ESP32-S3-Touch-AMOLED-1.32
您正在浏览全新文档。如果您更熟悉旧版的浏览方式，仍可访问对应的 旧版页面。
本产品由微雪 (Waveshare) 设计，在紧凑的板型中集成了 1.32 英寸电容式高清 AMOLED 屏、电源管理模块、低功耗音频编解码电路及麦克风，并引出了 12PIN 扩展 IO 接口、锂电池接口和喇叭接口，可用于 AI 语音智能体等应用场景。
产品特性
- 搭载 ESP32-S3 高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
- 支持 2.4GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
- 内置 512KB 的 SRAM 和 384KB ROM，叠封 8MB PSRAM 和 8MB Flash
- 板载 1.32 英寸电容触摸高清 AMOLED 屏，466 × 466 分辨率，16.7 M 彩色，能清晰地显示彩色图片
- 内置 CO5300 驱动芯片和 CST820 电容触控芯片，分别使用 QSPI 和 I2C 接口通信，不占用过多接口引脚资源
- 板载 PWR、BOOT 两个可自定义功能的侧边按钮，方便使用按钮进行自定义功能开发
- 板载 3.7V MX1.25 锂电池充放电接口
- 搭载 ES8311 低功耗音频编解码芯片，支持高质量音频输入与输出，满足语音交互及音频播放等多种应用需求
- 引出 SH1.0 12PIN 的扩展接口，可用于 DIY 扩展功能
- 使用 AMOLED 屏幕，具有更高的对比度、更广的视角、更丰富的色彩、更快速的响应和更优秀的视觉效果，同时具备纤薄设计、低功耗和灵活性等优点

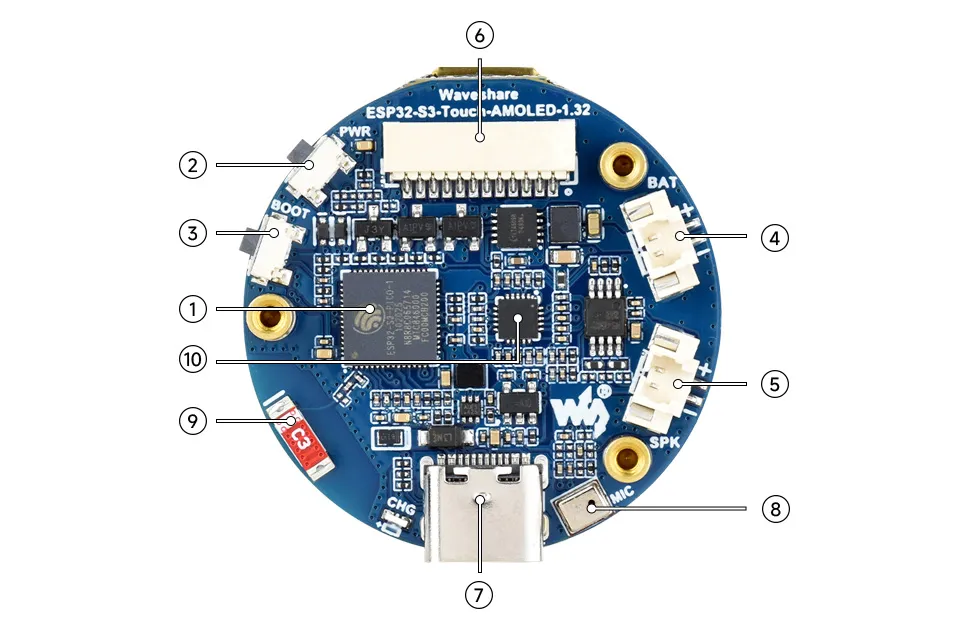

资源简介
- ESP32-S3-PICO-1-N8R8 Wi-Fi 和蓝牙 SoC，240MHz 运行频率，叠封 8MB PSRAM,8MB Flash
- PWR 电源按键 配合程序可实现锂电池供电情况下的电源控制
- BOOT 按键 按住 BOOT 按键，重新上电可进入下载模式
- MX1.25 2PIN 锂电池接口 用于连接锂电池，支持电池供电
- MX1.25 2PIN 扬声器接口 音频输出信号，支持外接扬声器
- SH1.0 12PIN 接口 可供外接设备和调试使用，灵活配置外设功能
- Type-C 接口 用于烧录程序和日志打印
- 麦克风 采集音频
- 板载贴片天线 支持 2.4GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)
- ES8311 高性能低功耗音频编解码芯片

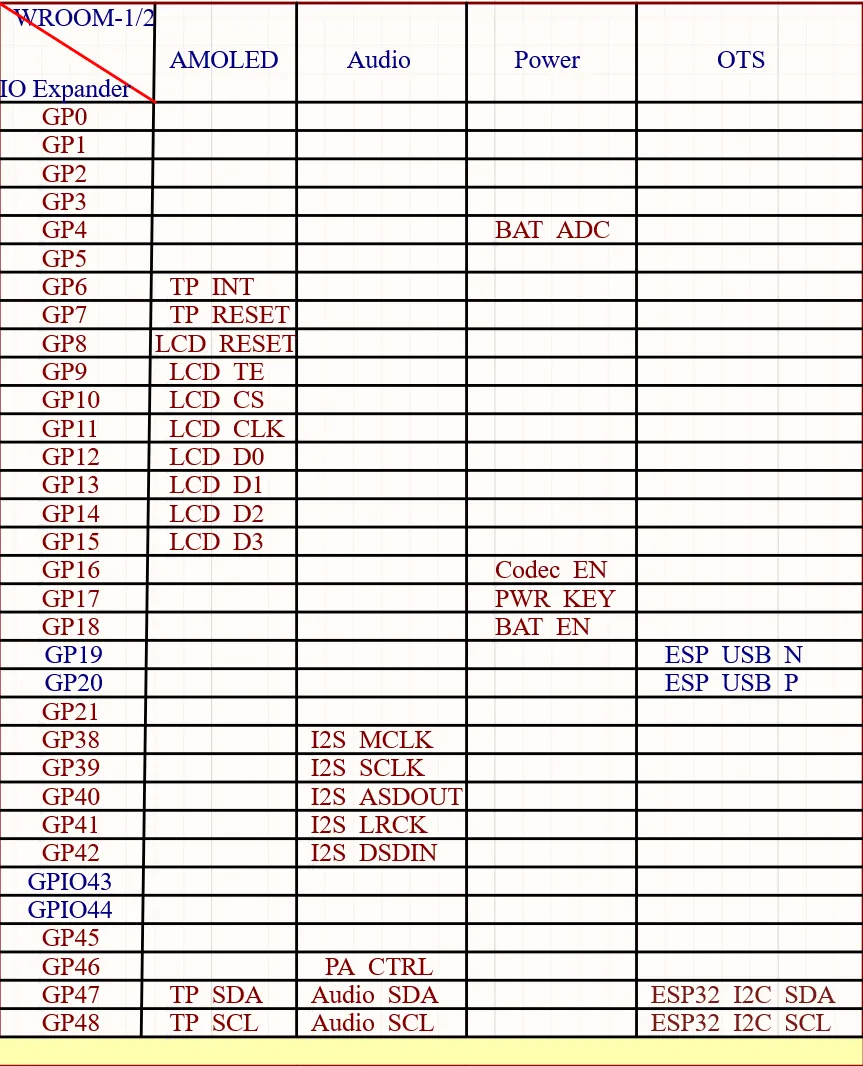

接口介绍

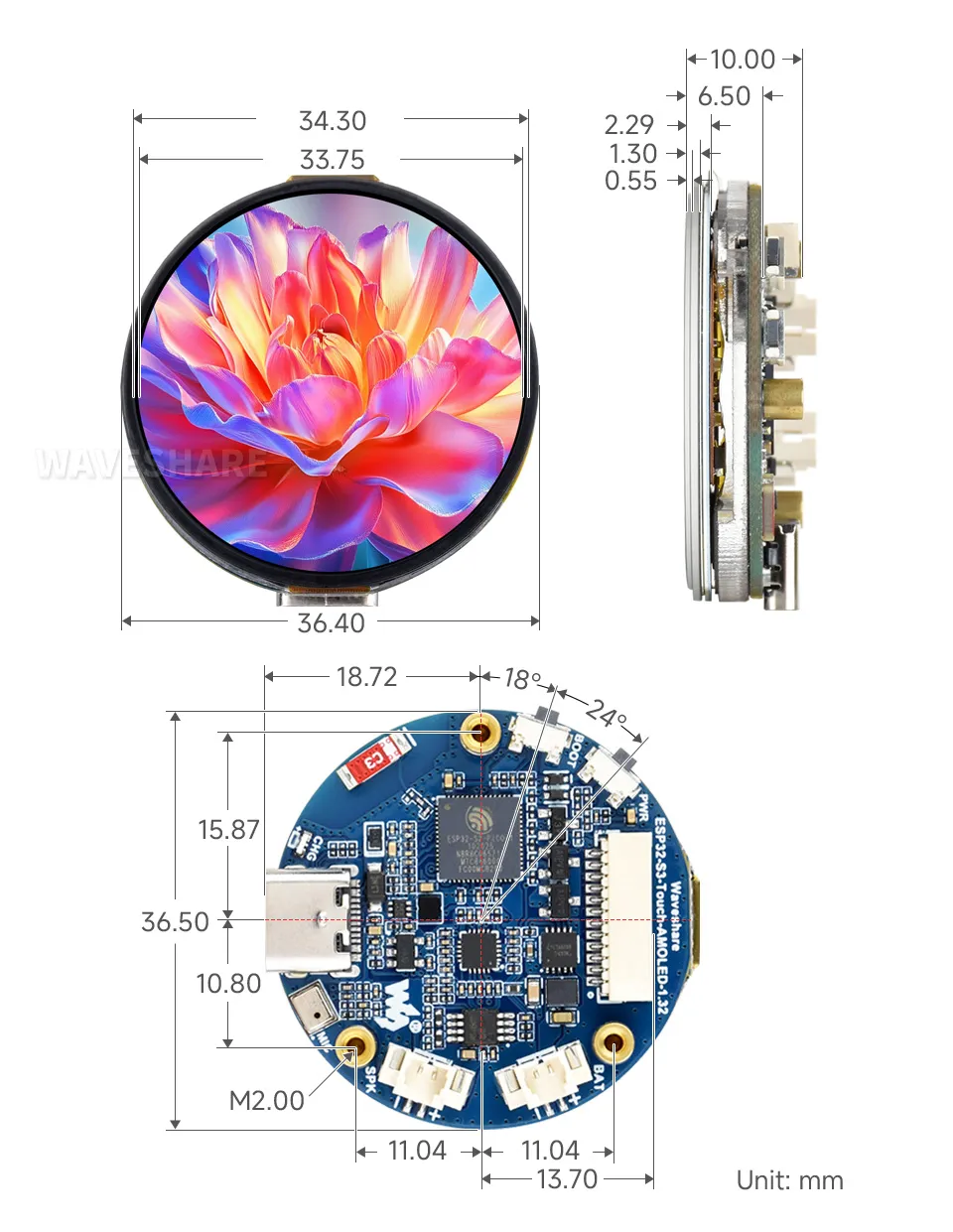

产品尺寸
开发方式
ESP32-S3-Touch-AMOLED-1.32 支持 Arduino IDE 和 ESP-IDF 两种开发框架，为开发者提供灵活的选择，您可以根据项目需求和个人偏好选择合适的开发工具。
两种开发方式各有优势，开发者可根据自身需求和技能水平选择。Arduino 简单易学、上手快，适合初学者和非专业人士；ESP-IDF 则提供更高级的开发工具和更强的控制能力，适合有专业背景或对性能要求较高的开发者，更适用于复杂项目开发。
-
Arduino IDE 是一款便捷灵活、易于上手的开源电子原型平台。无需太多基础知识，简单学习后即可快速开发。Arduino 拥有庞大的全球用户社区，提供海量开源代码、项目示例和教程，以及丰富的库资源，封装了复杂功能，让开发者能够快速实现各种功能。您可以参考 Arduino IDE 开发环境搭建教程 完成初始设置，教程中同时提供了相关示例程序供参考。
-
ESP-IDF 全称 Espressif IoT Development Framework，是乐鑫科技为 ESP 系列芯片推出的专业开发框架。它基于 C 语言开发，包含编译器、调试器、烧录工具等，支持命令行或集成开发环境（如 Visual Studio Code 配合 Espressif IDF 插件）开发，插件提供代码导航、项目管理、调试等功能。我们推荐使用 VS Code 进行开发，具体配置过程可参考 ESP-IDF (VS Code) 开发环境搭建教程，教程中同时提供了相关示例程序供参考。
