第3节 创建项目

重要提示：关于开发板的兼容性

本教程的核心逻辑适用于所有 ESP32 开发板，但所有操作步骤均以 微雪 ESP32-S3-Zero 迷你开发板 为例进行讲解。如果您使用其他型号的开发板，请根据实际情况修改相应设置。

本节讲解如何使用 VS Code 创建 ESP-IDF 项目，并通过实践点亮 ESP32 开发板上的一颗 LED。

1. 搭建电路​

需要使用的器件有：

按照下面接线图连接电路：

ESP32-S3-Zero 引脚图

ESP32-S3-Zero-Pinout

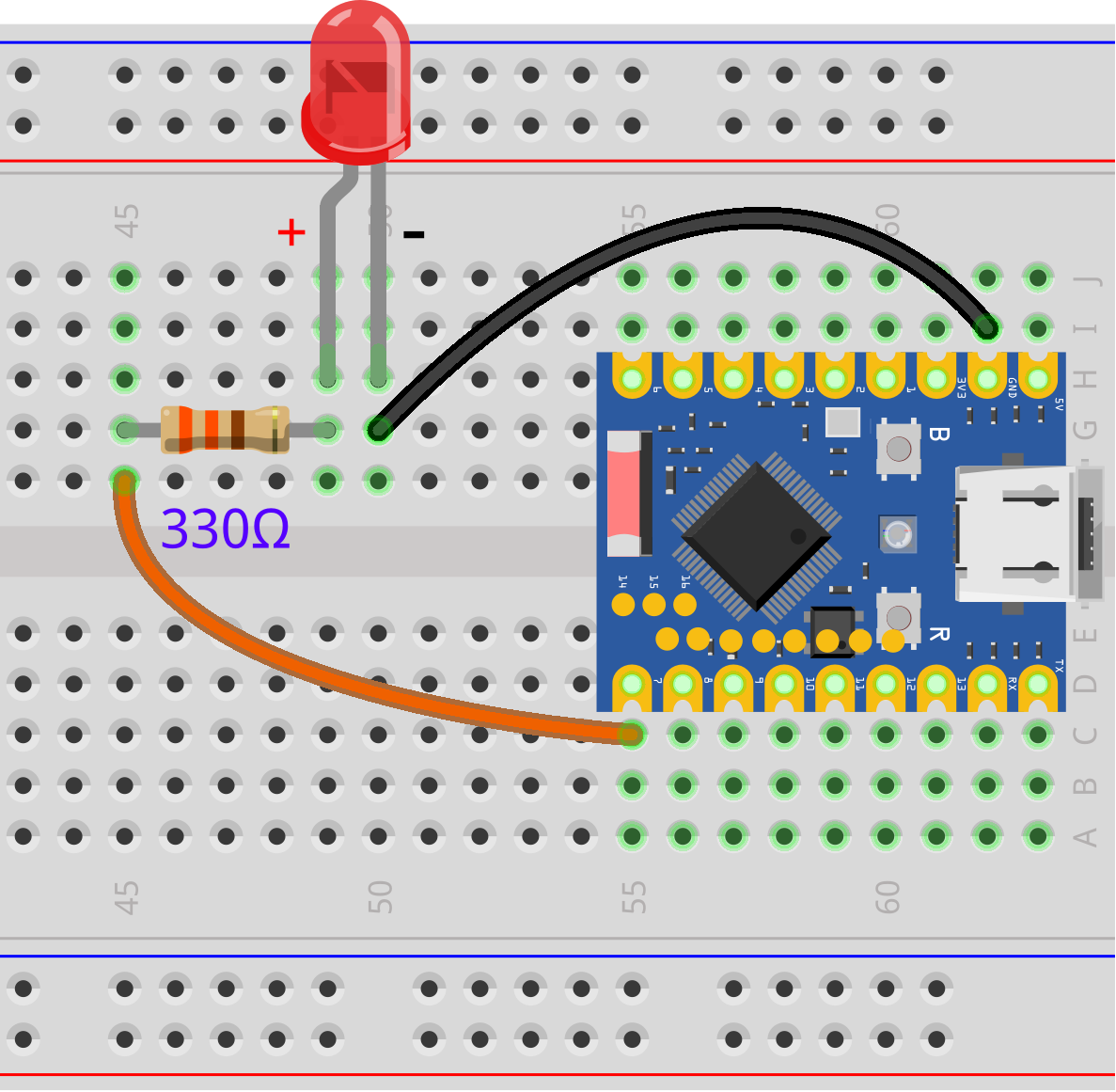

接线图

2. 从模板创建项目​

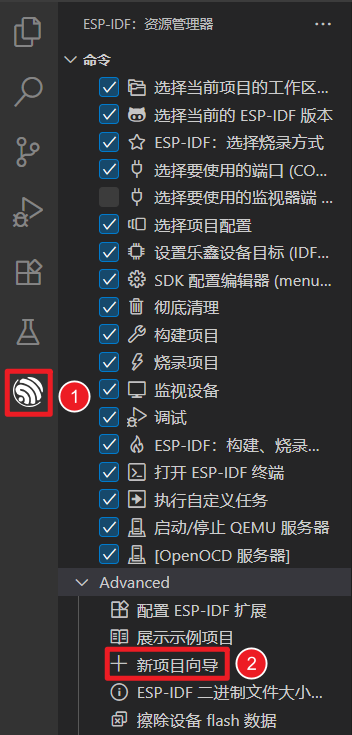

  1. 打开 VS Code，点击 ESP-IDF 扩展，在 "Advanced" 中打开 "新项目向导"。

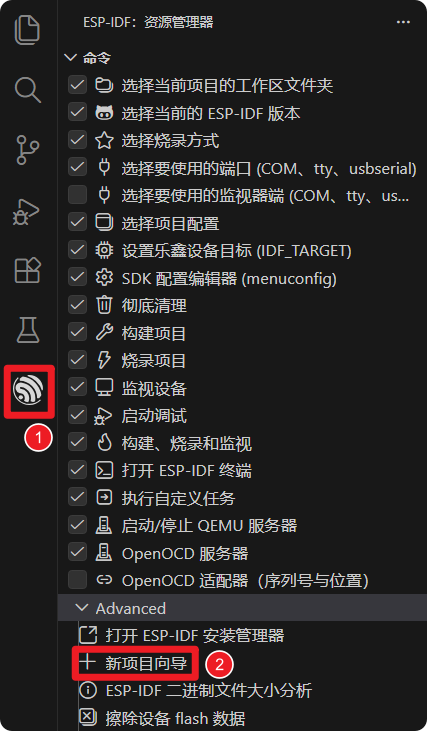

    新项目向导

  2. 选择 ESP-IDF 的版本。

    选择 ESP-IDF 版本

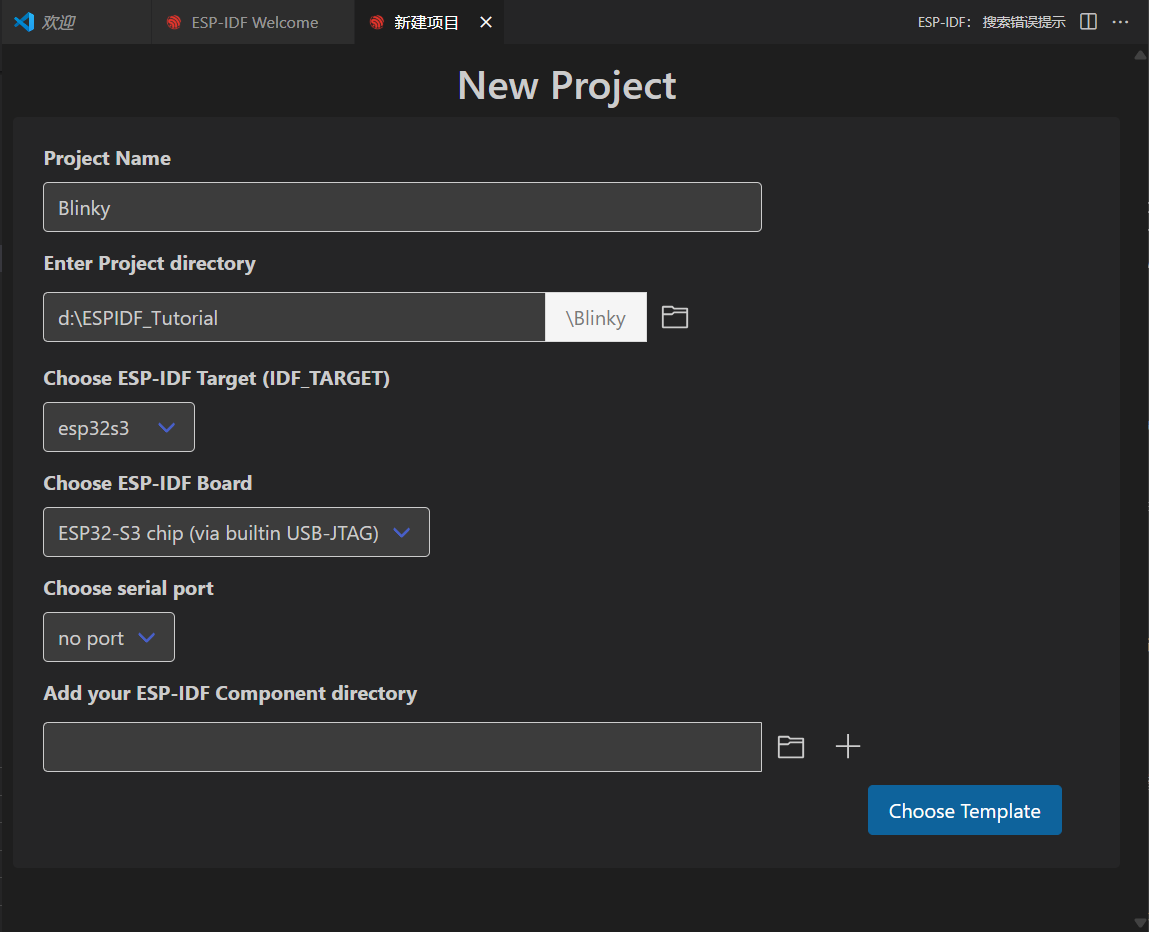

  3. 设置项目名称，存放位置以及相关参数。开发板相关参数可以在创建项目后修改。设置完成后点击 "Choose Template"。

    注意

    项目路径中不要包含空格、中文或特殊符号。

    项目设置

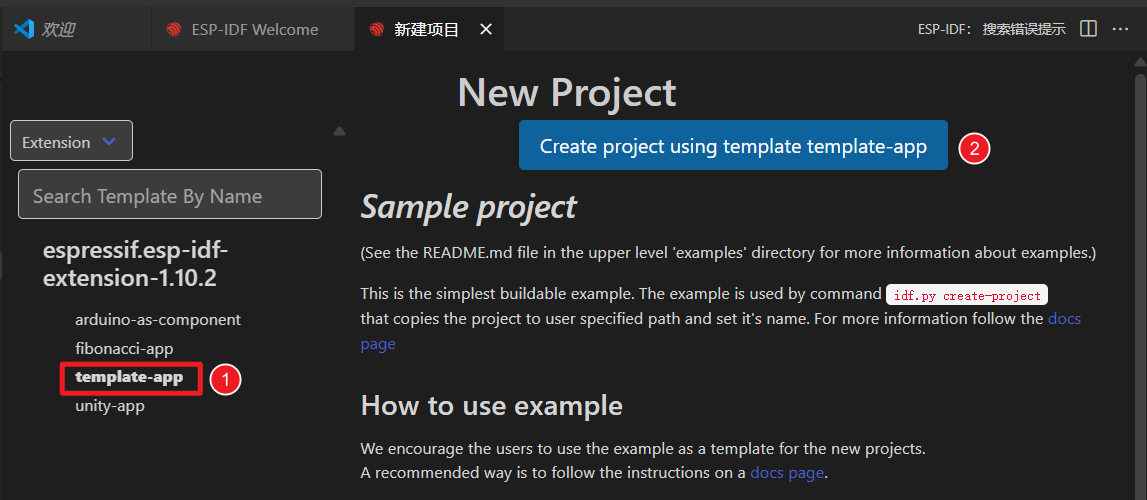

  4. 选择 "template-app" 模板，然后点击 "Create project using template template-app"。

    选择模板

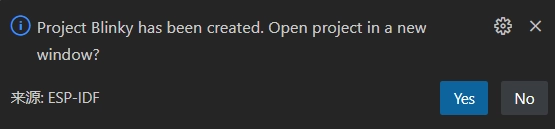

  5. 项目创建完成后，会弹出通知窗口询问是否打开新创建的项目。点击打开新项目。

    打开新项目

3. 编写代码​

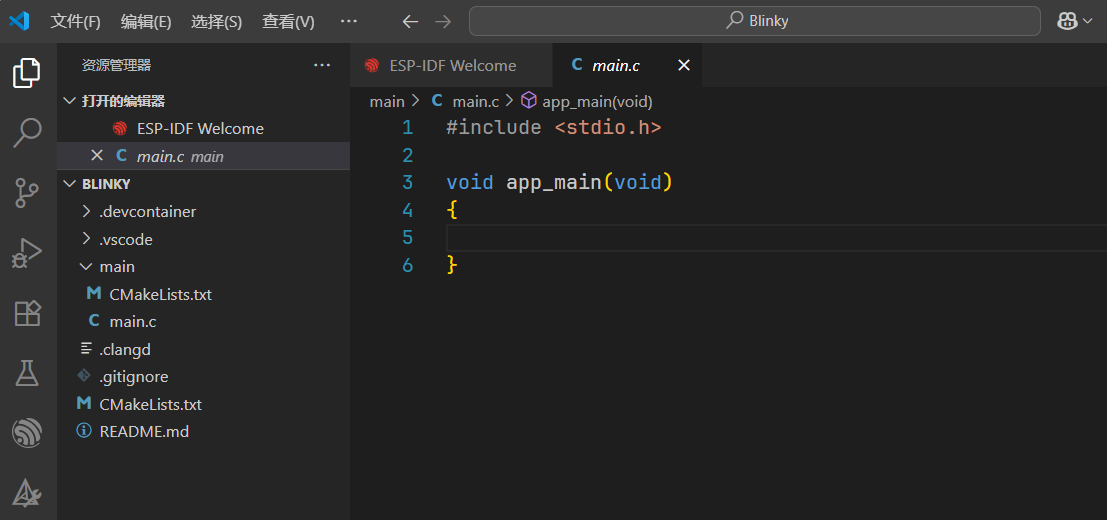

ESP-IDF 会为项目生成许多文件和文件夹。在本入门指南中，建议保持所有默认文件不变，我们只需修改 main.c 文件。

main.c 文件

  1. 写入下面代码：

    #include <stdio.h>

    #include "driver/gpio.h"
    #include "freertos/FreeRTOS.h"
    #include "freertos/task.h"

    static const gpio_num_t led_pin = GPIO_NUM_7;

    void app_main(void)
    {
        gpio_reset_pin(led_pin);                       // 重置引脚
        gpio_set_direction(led_pin, GPIO_MODE_OUTPUT); // 设置引脚为输出模式

        while (1)
        {
            gpio_set_level(led_pin, 1);      // 设置引脚为高电平，点亮 LED
            printf("LED state: ON\n");       // 打印 LED 的当前状态
            vTaskDelay(pdMS_TO_TICKS(1000)); // 任务延时 1000 毫秒 (1秒)

            gpio_set_level(led_pin, 0);      // 设置引脚为低电平，熄灭 LED
            printf("LED state: OFF\n");      // 打印 LED 的当前状态
            vTaskDelay(pdMS_TO_TICKS(1000)); // 再次任务延时 1000 毫秒 (1秒)
        }
    }

  2. 代码导航与语法高亮

    对于代码导航和 C/C++ 语法高亮，推荐使用 Microsoft C/C++ 扩展。

    安装该插件后，VS Code 通常能自动进行代码高亮并识别宏定义、库变量等。如果在编写代码过程中相关库出现红色波浪线提示未定义等问题，一般构建一次项目即可解决，也可以通过下面的方法修复：

    • 通常，C/C++ 语言扩展依赖于一个名为 compile_commands.json 的文件，该文件位于项目构建目录中。可以使用 ESP-IDF: 运行 idf.py reconfigure 任务 来生成此文件。

    • 使用快捷键 Ctrl + Shift + P 打开 VS Code 命令面板。然后运行 ESP-IDF: 运行 idf.py reconfigure 任务。

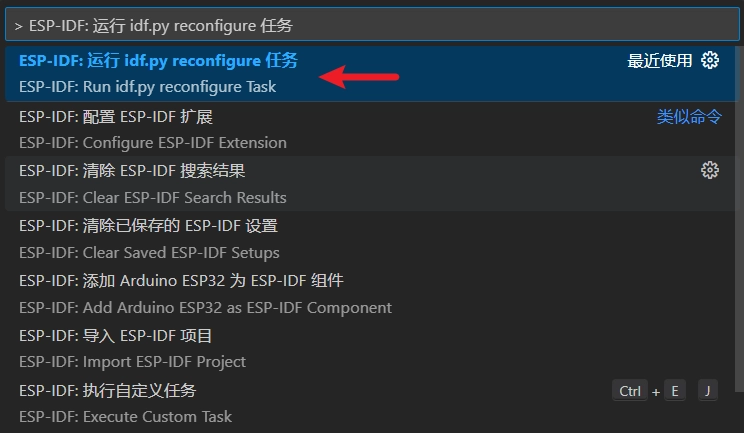

      运行 idf.py reconfigure 任务

4. 构建并烧录代码​

  1. 配置烧录选项

    首先，在构建和烧录之前，请务必检查并设置正确的目标设备、串口和烧录方式。参考 第 2 节 运行示例 1.3 。

    VS Code 工具栏

  2. 点击 VS Code 一键构建烧录监视图标 一键自动依次执行构建、烧录和监视这三个步骤。

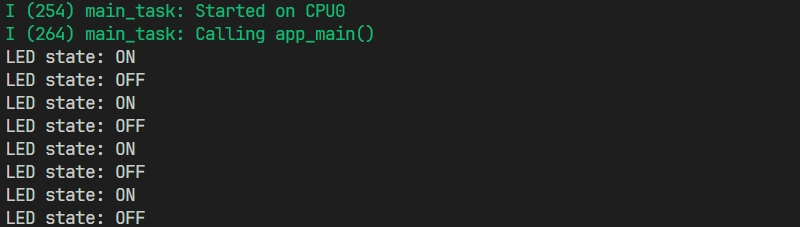

  3. 烧录完成后，您会看到 LED 开始闪烁。同时，串口监视器会启动并输出如下日志信息：

    Blink 示例输出

5. 代码解析​

  • 首先包含所需的库：

    #include "driver/gpio.h"
    #include "freertos/FreeRTOS.h"
    #include "freertos/task.h"
    • stdio.h: C 语言标准输入输出库，我们用它来调用 printf 函数向串口打印信息。
    • driver/gpio.h: ESP-IDF 提供的 GPIO 驱动库，包含了配置和操作 GPIO 引脚所需的函数，例如设置引脚方向、读写引脚电平等。
    • freertos/FreeRTOS.h 和 freertos/task.h: ESP-IDF 使用 FreeRTOS 作为其实时操作系统。这两个头文件提供了操作系统核心和任务管理相关的 API。在这里，我们主要使用 vTaskDelay 函数来实现精确的延时。

  • GPIO 引脚定义

    static const gpio_num_t led_pin = GPIO_NUM_7;
    • 这行代码定义了一个常量 led_pin 来表示 LED 所连接的 GPIO 引脚号。
    • gpio_num_t 是 ESP-IDF 中用于表示 GPIO 编号的枚举类型。
    • GPIO_NUM_7 是该枚举中的一个取值，表示编号为 7 的通用 IO 引脚（GPIO7）。从可读性与类型安全角度，建议使用 GPIO_NUM_7 而不是直接写字面值 7。
    备注

    不同芯片对 GPIO7 的可用性与限制不同，请检查所用你的开发板的引脚定义。

  • GPIO 初始化

    gpio_reset_pin(led_pin);                       // 重置引脚
    gpio_set_direction(led_pin, GPIO_MODE_OUTPUT); // 设置引脚为输出模式

    在 app_main 函数内部，首先对 GPIO 引脚进行初始化设置。

    • gpio_reset_pin(led_pin);: 在配置引脚前先将其重置为默认状态，可以避免一些意外问题。
    • gpio_set_direction(led_pin, GPIO_MODE_OUTPUT);: 这行代码将选定的 led_pin (GPIO 7) 设置为输出模式。

  • 无限循环 while(1)

    在 FreeRTOS 任务函数中，通常会使用 while(1) 实现任务的持续运行。这样任务会一直被 FreeRTOS 调度器管理，除非主动调用 vTaskDelete() 删除任务，否则不会退出。无限循环配合 vTaskDelay() 等函数，可以让任务周期性地执行操作，同时让出 CPU 给其他任务，实现多任务并发。

    while (1)
    {
        gpio_set_level(led_pin, 1);      // 设置引脚为高电平，点亮 LED
        printf("LED state: ON\n");       // 打印 LED 的当前状态
        vTaskDelay(pdMS_TO_TICKS(1000)); // 任务延时 1000 毫秒 (1秒)

        gpio_set_level(led_pin, 0);      // 设置引脚为低电平，熄灭 LED
        printf("LED state: OFF\n");      // 打印 LED 的当前状态
        vTaskDelay(pdMS_TO_TICKS(1000)); // 再次任务延时 1000 毫秒 (1秒)
    }

    • gpio_set_level(led_pin, 1);： 设置 led_pin 引脚的输出高电平。

    • printf()：ESP-IDF 支持标准 C 语言的 printf()，可将信息输出到串口终端，便于调试和状态监控。

    • vTaskDelay(pdMS_TO_TICKS(1000));:

      该函数让当前 FreeRTOS 任务延时指定的 tick 数，延时期间任务进入阻塞态，释放 CPU 使用权。pdMS_TO_TICKS(1000) 宏将 1000 毫秒转换为 tick 数，确保延时为 1000 毫秒。此过程是非阻塞的，详情参考 此链接。

6. 参考链接​
