第8节 Wi-Fi 编程

重要提示：关于开发板的兼容性

本教程的核心逻辑适用于所有 ESP32 开发板，但所有操作步骤均以 微雪 ESP32-S3-Zero 迷你开发板 为例进行讲解。如果您使用其他型号的开发板，请根据实际情况修改相应设置。

在本节中，你将学习 ESP32 Wi-Fi 功能的基础知识、核心编程模型，并掌握使用 ESP-IDF 开发 Wi-Fi 应用的通用步骤和关键代码。

1. ESP32 Wi-Fi 功能概述

ESP32 系列芯片内置强大的无线连接功能。大多数 ESP32 芯片集成了 Wi-Fi，非常适合物联网（IoT）项目。部分型号（如 P 系列和 H 系列）为满足高性能处理或特定应用场景，未集成 Wi-Fi 功能。各型号的具体无线支持情况可查阅官方的 ESP32 产品概览 文档。

• 基本介绍：ESP32 系列大部分芯片均内置 2.4 GHz Wi-Fi，部分新型号（如 ESP32-C6）支持 5 GHz 和 Wi-Fi 6。支持 802.11b/g/n/ax 等协议，适用于物联网、智能家居、工业自动化等场景。
• 支持的工作模式：
  • Station (STA)：客户端模式，连接到已有的 Wi-Fi 网络。
  • SoftAP (AP)：接入点模式，创建自己的 Wi-Fi 网络，供其他设备连接。
  • STA+AP 共存：两种模式同时工作，既连接到路由器，又作为热点。
  • Sniffer：监听模式，用于捕获和分析 Wi-Fi 数据包。
• 安全特性：支持 WPA2、WPA3、企业级认证等多种安全协议。
• 主要性能参数：最高速率可达 150 Mbps（部分型号更高），支持多种省电模式，支持多天线分集（部分型号）等。

2. Wi-Fi 编程模型

ESP-IDF 的 Wi-Fi 编程模型是事件驱动的，其核心组件协同工作以实现网络功能。

Wi-Fi 驱动程序可视为黑盒，对上层代码（如 TCP/IP 协议栈、应用任务和事件任务）一无所知。应用程序任务（代码）通常调用 Wi-Fi 驱动程序 API 来初始化 Wi-Fi 并处理相关事件。Wi-Fi 驱动程序接收 API 调用，处理后向应用程序发送事件。

Wi-Fi 事件处理基于 esp_event 库。驱动程序将事件发送到 默认事件循环，应用程序可在通过 esp_event_handler_register() 注册的回调函数中处理这些事件。esp_netif 组件 也会处理 Wi-Fi 事件以提供默认行为，例如当 Wi-Fi Station 连接到 AP 时，自动启动 DHCP 客户端。

3. Wi-Fi 编程通用步骤

无论是配置为 Station 还是 AP 模式，Wi-Fi 编程通常遵循以下三个阶段。更详细的流程图可参考 Wi-Fi Station 流程 和 Wi-Fi AP 流程。

初始化阶段

1. 初始化 TCP/IP 协议栈（LwIP）和网络接口管理模块（esp-netif）。
2. 搭建系统的事件驱动框架，创建默认事件循环（esp_event）。
3. 创建默认网络接口（如 STA/AP）。
4. 初始化 Wi-Fi 驱动（esp_wifi_init）。启动相关内部任务，确保无线硬件和协议栈正常运行。

配置阶段

1. 配置 Wi-Fi 连接参数（如 SSID、密码、认证方式等，使用 wifi_config_t 结构体）。
2. 设置 Wi-Fi 工作模式（esp_wifi_set_mode）。
3. 应用配置到接口（esp_wifi_set_config）。

连接与事件处理

1. 启动 Wi-Fi（esp_wifi_start）。
2. 发起连接 (STA 模式)（esp_wifi_connect）。
3. 通过事件回调处理连接、断开、获取 IP 等异步事件。

4. 示例程序

以下示例代码演示了如何将 ESP32 配置为一个简单的 Wi-Fi 接入点（SoftAP）。其他设备可以搜索到名为 esp32_s3_test 的 Wi-Fi 网络并连接。

此示例来源于 ESP-IDF 官方示例 wifi/getting_started/softAP，并做了简化处理。

1. 创建一个项目。如果不清楚如何操作，请参考 从模板创建项目。

2. 将以下代码复制到 main/main.c 中：

   #include <stdio.h>

   #include "freertos/FreeRTOS.h"
   #include "freertos/task.h"

   #include "esp_wifi.h"
   #include "esp_log.h"
   #include "string.h"

   static const char *TAG = "wifi example";

   // --- AP（接入点）配置 ---
   #define ESP_WIFI_SSID "esp32_s3_test"
   #define ESP_WIFI_PASS "12345678"
   #define ESP_WIFI_CHANNEL 1
   #define MAX_STA_CONN 2

   static void wifi_event_handler(void *arg, esp_event_base_t event_base,
                                  int32_t event_id, void *event_data)
   {
       // 简单的事件处理，只打印事件 ID。
       // 在实际应用中，在这里根据不同的事件 ID (如 STA 连接、断开) 执行相应操作。
       printf("Event nr: %ld!\n", event_id);
   }

   void wifi_init_softap()
   {
       // 1. 初始化阶段
       // 初始化底层 TCP/IP 协议栈
       esp_netif_init();
       // 创建默认的事件循环
       esp_event_loop_create_default();
       // 创建默认的 Wi-Fi AP 网络接口
       esp_netif_create_default_wifi_ap();

       // 获取默认的 Wi-Fi 初始化配置
       wifi_init_config_t cfg = WIFI_INIT_CONFIG_DEFAULT();
       // 根据默认配置初始化 Wi-Fi 驱动
       esp_wifi_init(&cfg);
       // 注册 Wi-Fi 事件处理函数，监听所有 Wi-Fi 事件
       esp_event_handler_instance_register(WIFI_EVENT,
                                           ESP_EVENT_ANY_ID,
                                           &wifi_event_handler,
                                           NULL,
                                           NULL);

       // 2. 配置阶段
       // 定义 Wi-Fi 配置结构体
       wifi_config_t wifi_config = {
           .ap = {
               .ssid = ESP_WIFI_SSID,
               .ssid_len = strlen(ESP_WIFI_SSID),
               .channel = ESP_WIFI_CHANNEL,
               .password = ESP_WIFI_PASS,
               .max_connection = MAX_STA_CONN,
               .authmode = WIFI_AUTH_WPA2_PSK,
               .pmf_cfg = {
                   .required = true,
               },
           },
       };


       // 3. 启动阶段
       // 设置 Wi-Fi 工作模式为 AP 模式
       esp_wifi_set_mode(WIFI_MODE_AP);
       // 将配置应用到 Wi-Fi AP 接口
       esp_wifi_set_config(WIFI_IF_AP, &wifi_config);
       // 启动 Wi-Fi
       esp_wifi_start();

       // 打印日志，确认 AP 已启动并显示其 SSID、密码和信道
       ESP_LOGI(TAG, "wifi_init_softap finished. SSID:%s password:%s channel:%d",
                ESP_WIFI_SSID, ESP_WIFI_PASS, ESP_WIFI_CHANNEL);
   }

   void app_main(void)
   {
       // 初始化并启动 Wi-Fi AP
       wifi_init_softap();

       while (1)
       {
           vTaskDelay(pdMS_TO_TICKS(1000));
       }
   }

3. 禁用 NVS

   注意

   这不是推荐的存储凭据的方式，最佳实践请参考 ESP-IDF 官方示例 wifi/getting_started/softAP。

   通常 Wi-Fi 应用会将凭据存储在非易失性存储（NVS）中。为简化本示例，我们硬编码了 AP 的凭据。

   NVS 默认是启用的。为了避免警告和错误，我们通过 menuconfig 将其禁用。

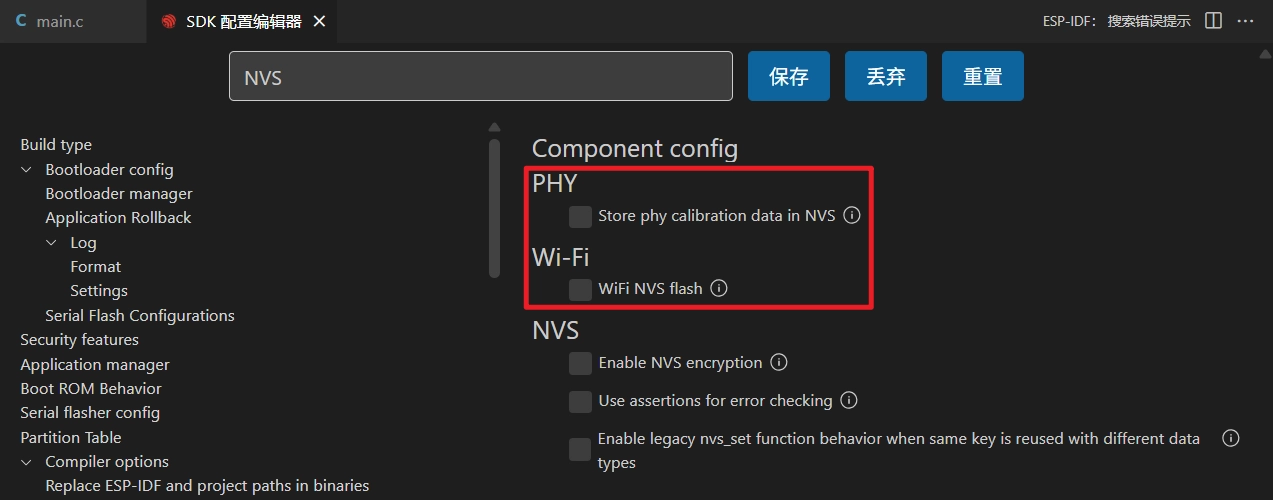

   • 点击 打开 SDK 配置编辑器。

   • 搜索 NVS，然后禁用图中的选项。



   • 修改完成后，点击 "保存" 按钮。

4. 配置烧录选项

   首先，在构建和烧录之前，请务必检查并设置正确的目标设备、串口和烧录方式。参考 第 2 节 运行示例 - 1.3 配置项目 。



5. 点击 一键自动依次执行构建、烧录和监视这三个步骤。

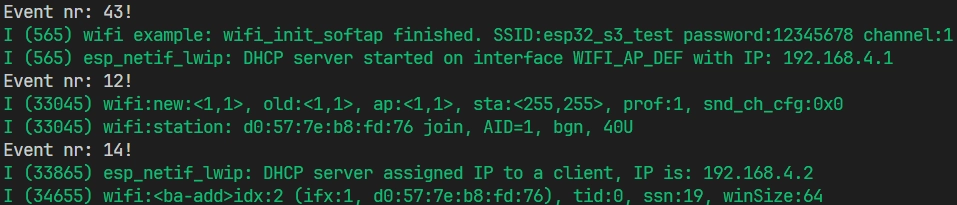

6. 烧录完成后，串口监视器会开始打印信息。你应该能看到一些日志和事件编号。



   • 使用智能手机连接到 ESP32 的热点。此时在终端中应该看到 Event nr: 14!，这对应于 WIFI_EVENT_AP_STACONNECTED（可在 GitHub 上查看枚举值，枚举值从 0 开始。）

5. 下一步

成功连接到网络后，下一步就是实现具体的应用功能。ESP-IDF 提供了丰富的应用层协议支持：

• HTTP/HTTPS 客户端/服务器：用于与 Web 服务器交换数据，或将 ESP32 用作小型 Web 服务器。
• MQTT：轻量级发布/订阅消息协议，是物联网设备与云平台通信的首选方案。
• WebSocket：提供全双工通信通道，适用于实时数据交互场景。
• SNTP (简单网络时间协议)：从互联网时间服务器同步 ESP32 系统时间，对需要精确时间戳的应用至关重要。
• mDNS (组播 DNS)：允许通过主机名（如 my-esp32.local）在本地网络中访问设备，无需知道 IP 地址，简化设备发现过程。

你可以在 ESP-IDF 的 examples/protocols 目录下找到这些协议的示例代码。
