第5节 JTAG 调试

重要提示：关于开发板的兼容性

本教程的核心逻辑适用于所有 ESP32 开发板，但所有操作步骤均以 微雪 ESP32-S3-Zero 迷你开发板 为例进行讲解。如果您使用其他型号的开发板，请根据实际情况修改相应设置。

本节演示如何使用 VS Code 和 ESP-IDF 扩展，通过 JTAG 对 ESP32-S3 开发板进行调试。

1. 调试过程

调试是开发过程中的关键环节，在嵌入式系统开发中尤为重要。它帮助开发者发现并修复错误，确保固件与外设及外部硬件正常交互。

通过串口打印信息进行调试（通常借助串口监视器查看）是最常见、最简单的调试方法。它主要通过在代码中添加 printf 等打印语句，将变量值或程序状态输出到串口终端。如果没有外部调试工具，这是一种收集代码执行信息的有效方式。但这种方法有明显局限：基于 printf 的调试需要每次测试新内容时修改代码并重新构建项目。而使用调试器则可以逐步执行代码、检查内存和设置断点，无需修改源代码。

ESP32 系列芯片通常利用 JTAG（Joint Test Action Group）接口，配合 OpenOCD 和 GDB 实现断点、单步执行、变量与堆栈查看等调试功能，帮助开发者快速定位并修复问题。JTAG 调试通过目标芯片上的专用接口，建立从开发主机到目标芯片的完整调试链路，支持对运行中程序的深入分析与控制。

在 ESP-IDF 开发环境中，JTAG 调试过程由多个工具协同完成：

IDE (如 VS Code) 作为用户界面，通过 ESP-IDF 扩展调用 GDB (esp-gdb) 调试器客户端。GDB 再与 OpenOCD (openocd-esp32) 服务器通信，而 OpenOCD 最终通过 JTAG 适配器与 ESP32 芯片连接实现硬件级调试，各工具协同完成从用户界面到芯片底层的调试链路。

为更好地支持乐鑫芯片系列，ESP-IDF 使用了标准工具的特定分支版本：

• esp-gdb：GDB 的分支，增强了对 ESP 系列芯片的支持。
• openocd-esp32：OpenOCD 的分支，更快支持新发布的 ESP 芯片。

在后续内容中，如无特殊说明，GDB 与 esp-gdb、OpenOCD 与 openocd-esp32 可视为等同概念。

2. 硬件准备与驱动

2.1 硬件要求

本节介绍如何利用 ESP32-S3 内置 JTAG 接口进行调试。本教程的方法仅适用于具备 USB JTAG 功能的设备（如 ESP32-S3 或 ESP32-C3）。

对于不具备 USB JTAG 功能的开发板，仍可使用外部 JTAG 调试器（如 ESP-PROG）进行调试，但相关内容不在本文讨论范围内。更多细节可参考 Espressif 官方教程：Debugging with ESP-IDF VS Code extension。

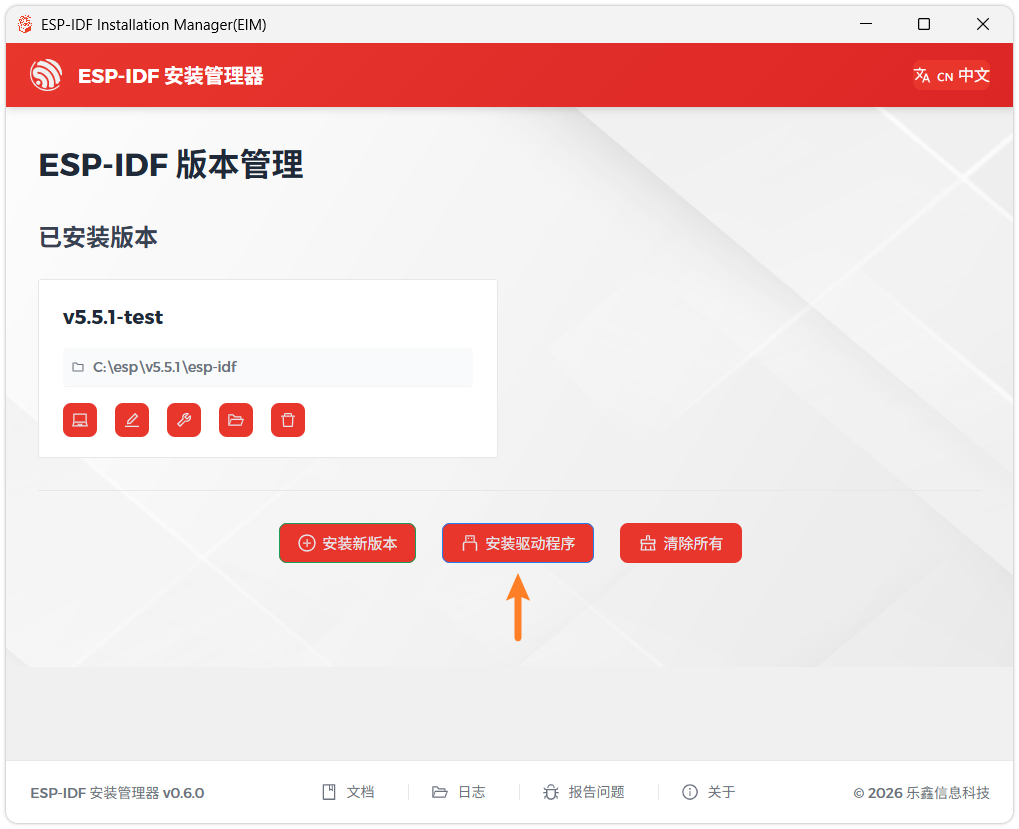

2.2 安装驱动

为确保 JTAG 通信能够正常工作，请确保安装了合适的驱动：

• 通过 ESP-IDF 工具安装器

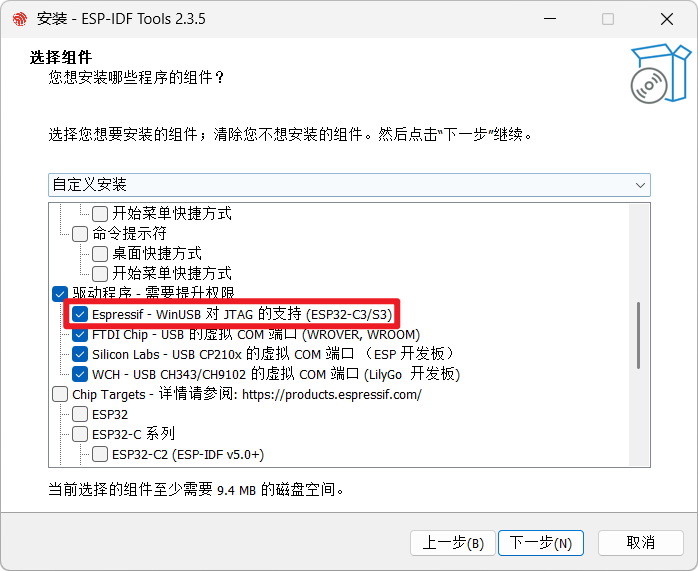

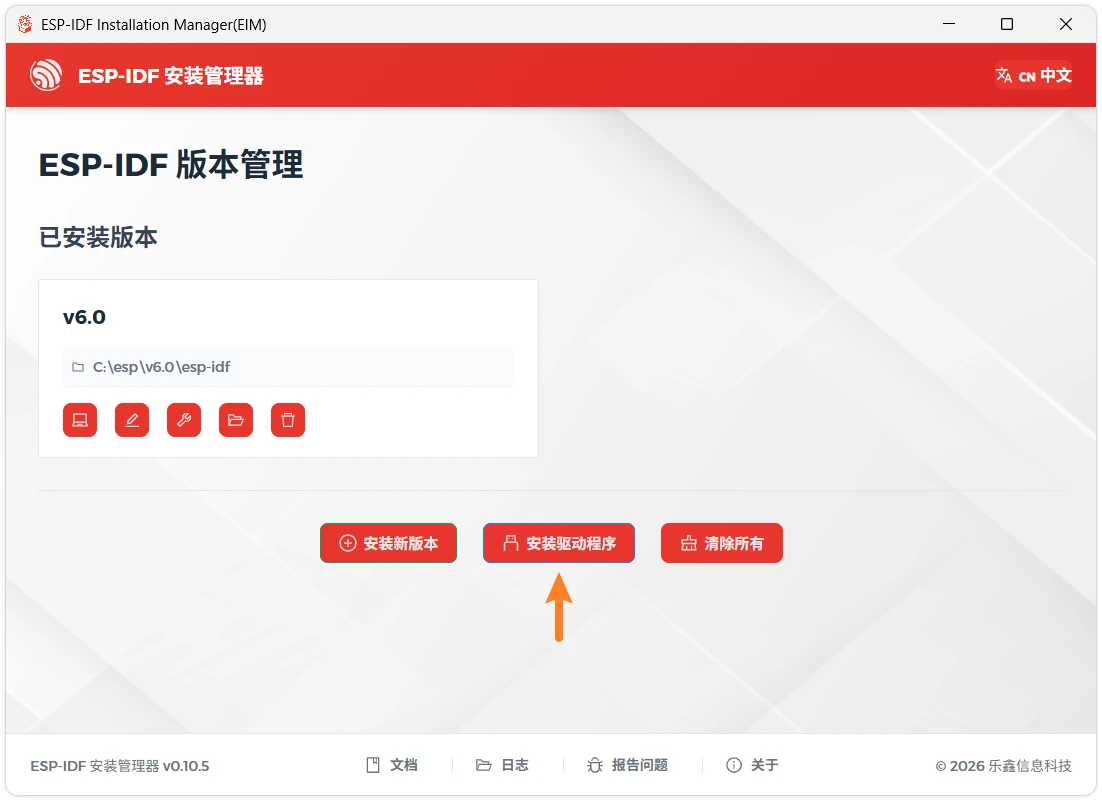

  以管理员权限运行安装器，安装时勾选选项 “Espressif - WinUSB 对 JTAG 的支持 (ESP32-C3/S3)” 。



• 通过 PowerShell 命令

  如果不想重新运行安装程序，则可以通过 idf-env 实现相同的效果。以管理员权限打开 PowerShell 并运行以下命令:

  Invoke-WebRequest 'https://dl.espressif.com/dl/idf-env/idf-env.exe' -OutFile .\idf-env.exe; .\idf-env.exe driver install --espressif

3. 示例代码

1. 创建一个项目。如果不清楚如何操作，请参考 从模板创建项目。

2. 将以下代码复制到 main/main.c 中：

   #include <stdio.h>

   // 计算从1到'number'所有整数求和的函数
   int summation(int number)
   {
       int sum = 0;
       for (int i = 1; i <= number; i++){
           sum += i;
       }
       return sum;
   }

   void app_main(void)
   {
       printf("Hello world!\n");
       int final_number = 6;
       int sum = summation(final_number);
       printf("The summation up to %d is %d\n", final_number, sum);
   }

3. 配置烧录选项

   首先，在构建和烧录之前，请务必检查并设置正确的目标设备、串口和烧录方式。参考 第 2 节 运行示例 - 1.3 配置项目 。



4. 点击 一键自动依次执行构建、烧录和监视这三个步骤。

5. 烧录完成后，串口监视器会开始打印信息。

   Hello world!
   The summation up to 6 is 21

4. 配置 OpenOCD

OpenOCD 采用服务器-客户端架构来调试嵌入式系统。OpenOCD 服务器通过调试适配器（通常是 JTAG）与目标硬件建立连接，并提供网络接口供 gdb 或 telnet 等客户端发送命令或加载代码。

1. 选择 OpenOCD 开发板配置:

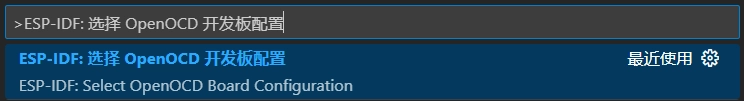

   使用快捷键 Ctrl + Shift + P 打开 VS Code 命令面板。然后运行 > ESP-IDF: 选择 OpenOCD 开发板配置。

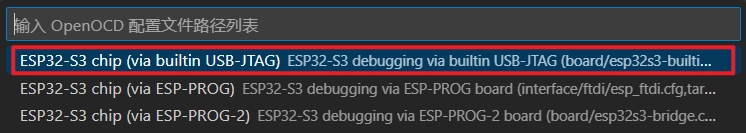

   选择 ESP32-S3 chip (via Built-in USB-JTAG)。



2. 启动 OpenOCD:

   使用快捷键 Ctrl + Shift + P 打开 VS Code 命令面板。然后运行 > ESP-IDF: OpenOCD 管理器。



   点击 “Start OpenOCD”。



3. OpenOCD 启动后，你应该能看到如下输出，表示服务器现在正在等待连接：

   Open On-Chip Debugger v0.12.0-esp32-20250422 (2025-04-22-13:02)
   Licensed under GNU GPL v2
   For bug reports, read
   	http://openocd.org/doc/doxygen/bugs.html

   debug_level: 2

   Info : only one transport option; autoselecting 'jtag'

   Info : esp_usb_jtag: VID set to 0x303a and PID to 0x1001
   Info : esp_usb_jtag: capabilities descriptor set to 0x2000

   Info : Listening on port 6666 for tcl connections
   Info : Listening on port 4444 for telnet connections

   Info : esp_usb_jtag: serial (24:EC:4A:2C:6D:AC)

   Info : esp_usb_jtag: Device found. Base speed 40000KHz, div range 1 to 255
   Info : clock speed 40000 kHz

   Info : JTAG tap: esp32s3.tap0 tap
   /device found: 0x120034e5 (mfg: 0x272 (Tensilica), part: 0x2003, ver: 0x1)
   Info : JTAG tap: esp32s3.tap1 tap/device found: 0x120034e5 (mfg: 0x272 (Tensilica), part: 0x2003, ver: 0x1)

   Info : [esp32s3.cpu0] Examination succeed

   Info : [esp32s3.cpu1] Examination succeed
   Info : [esp32s3.cpu0] starting gdb server on 3333

   Info : Listening on port 3333 for gdb connections

   • 默认情况下，OpenOCD 服务器启动后，端口 4444 用于 Telnet 通信；端口 6666 用于 TCL 通信；端口 3333 用于 GDB。

5. 启动调试会话

接下来，我们将启动 gdb 并连接到 OpenOCD。启动调试后，VS Code 将自动完成这个过程。

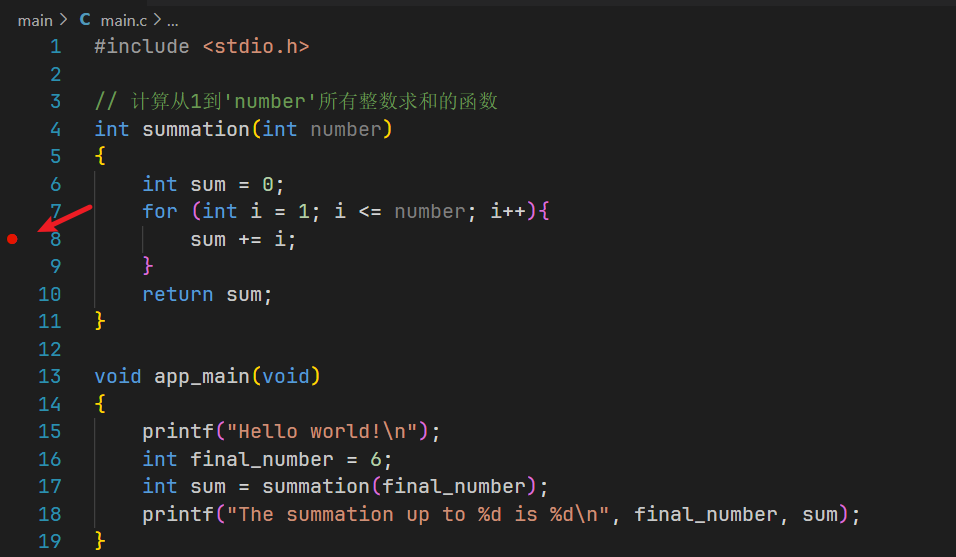

1. 在代码 sum += i; 行处设置一个断点。转到这行并按 F9，或者点击行号左侧的空白处添加断点。



2. 按下 F5 开启调试，或者 VS Code 顶部的菜单栏中点击 “运行” -> “启动调试”。

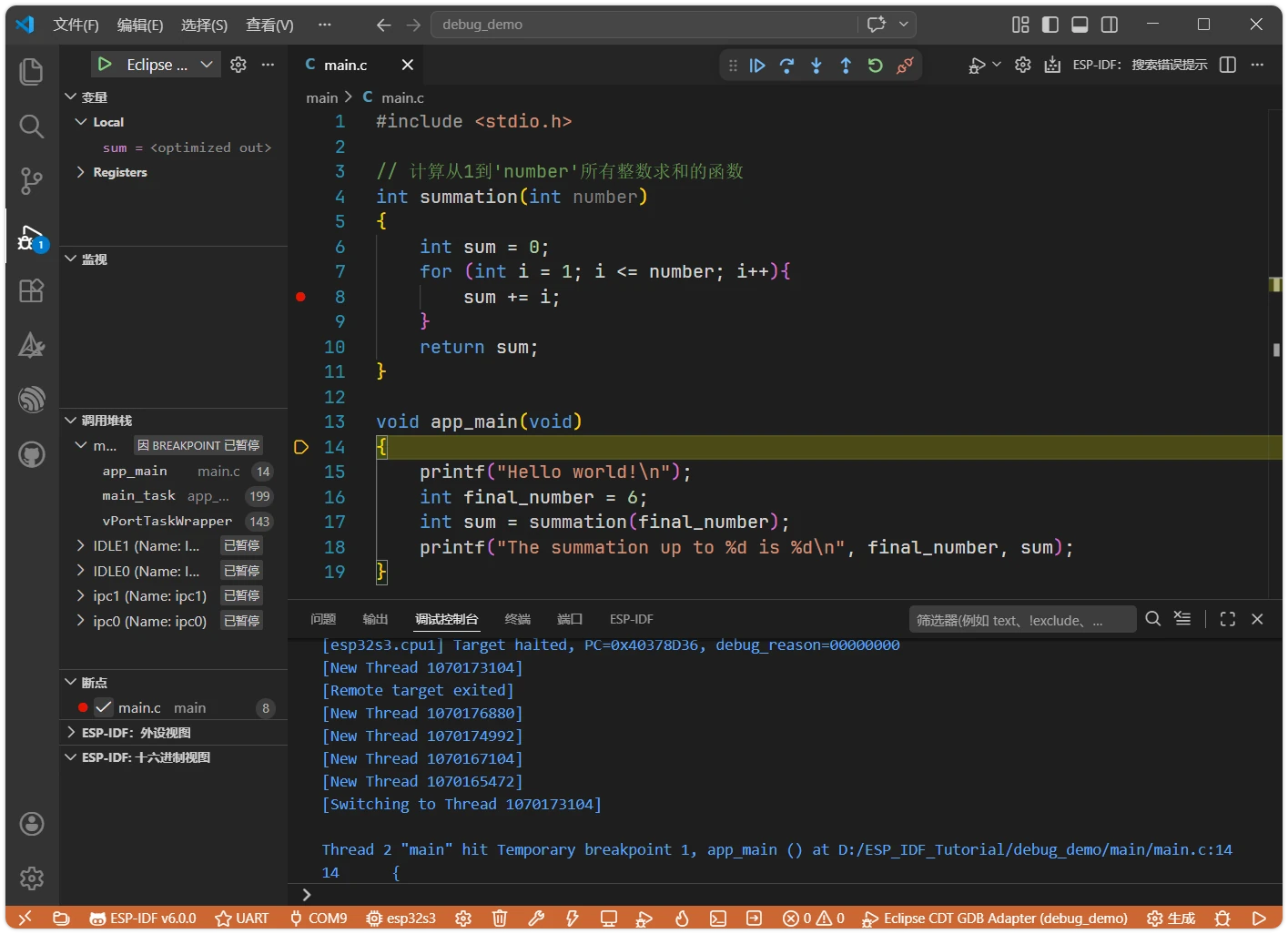

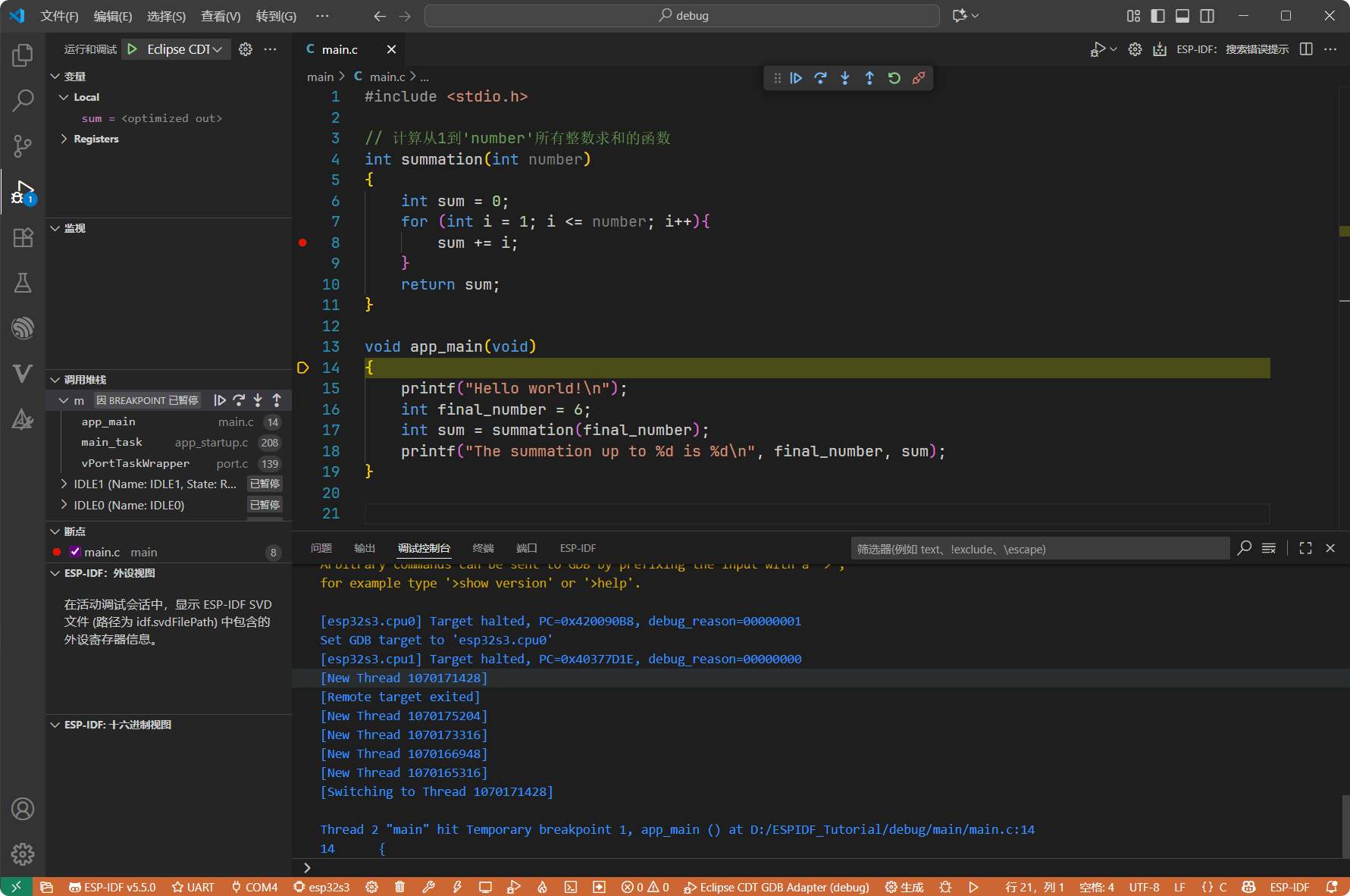

   启动调试后，调试器默认会在 app_main 函数的第一行暂停，等待用户操作。

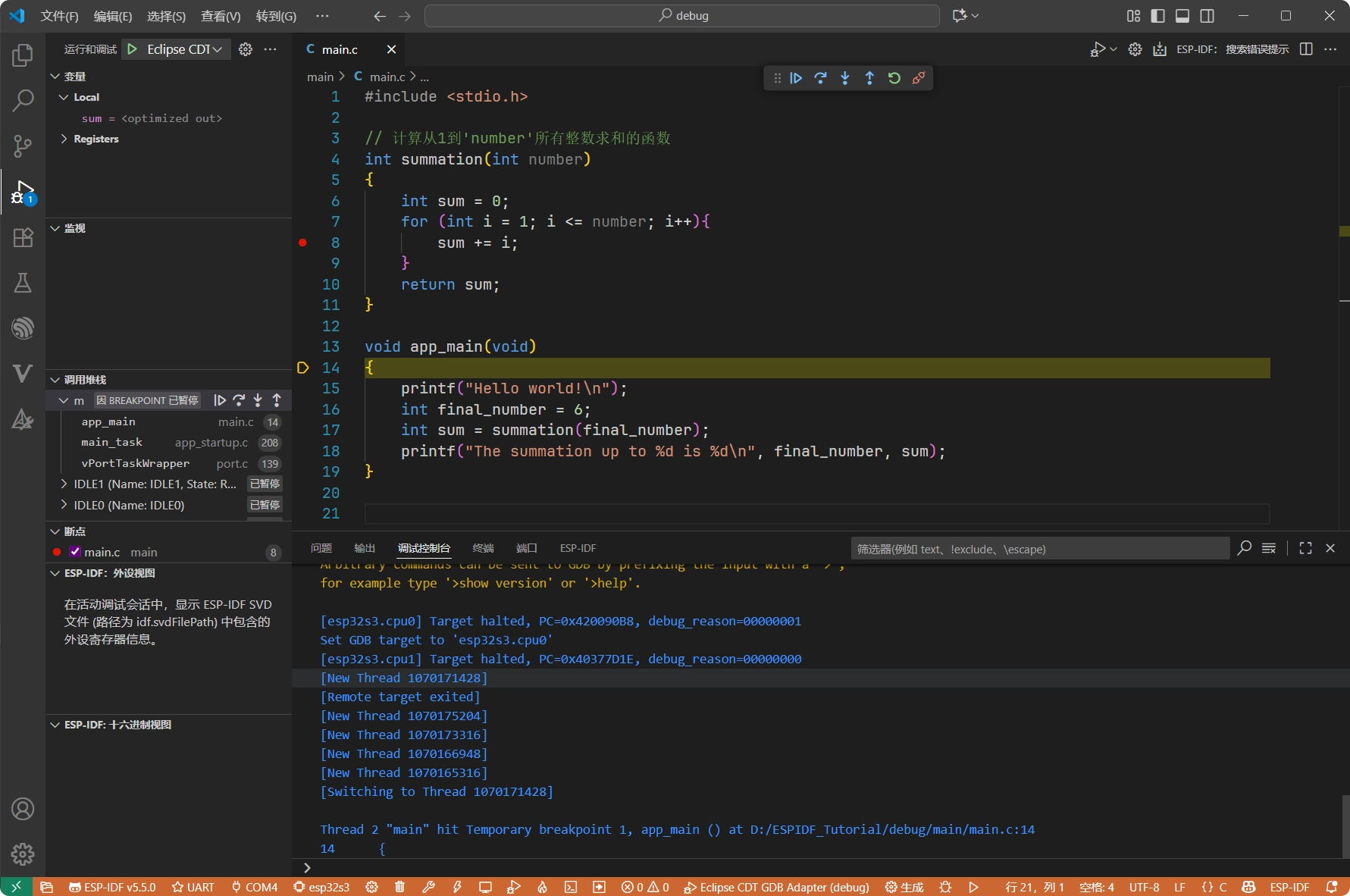

   你可以在左侧看到 变量、监视、调用堆栈和断点 等调试相关信息的面板，底部是 调试控制台、输出 等窗口，代码窗口的上方会出现一个 调试工具栏。



6. 常用调试操作

1. 调试工具栏包含了一组用于控制程序调试过程的按钮：



   • ：让程序从当前暂停的位置继续运行，直到遇到下一个断点或程序结束。
   • （逐过程）：执行当前行代码。如果当前行是一个函数调用，它会执行完整个函数，然后停在下一行，不会进入函数内部。
   • （单步调试）：执行当前行代码。如果当前行是一个函数调用，调试器会进入该函数内部，并停在函数的第一行。
   • （单步跳出）：继续执行代码，直到当前函数执行完毕并返回到调用它的地方，然后暂停。
   • ：重新开始整个调试会话。
   • ：停止并完全退出当前的调试会话。

2. 常用的调试操作：

   1. 开启调试后，再次按下 F5 或者点击 ，程序会运行到断点位置然后停下。

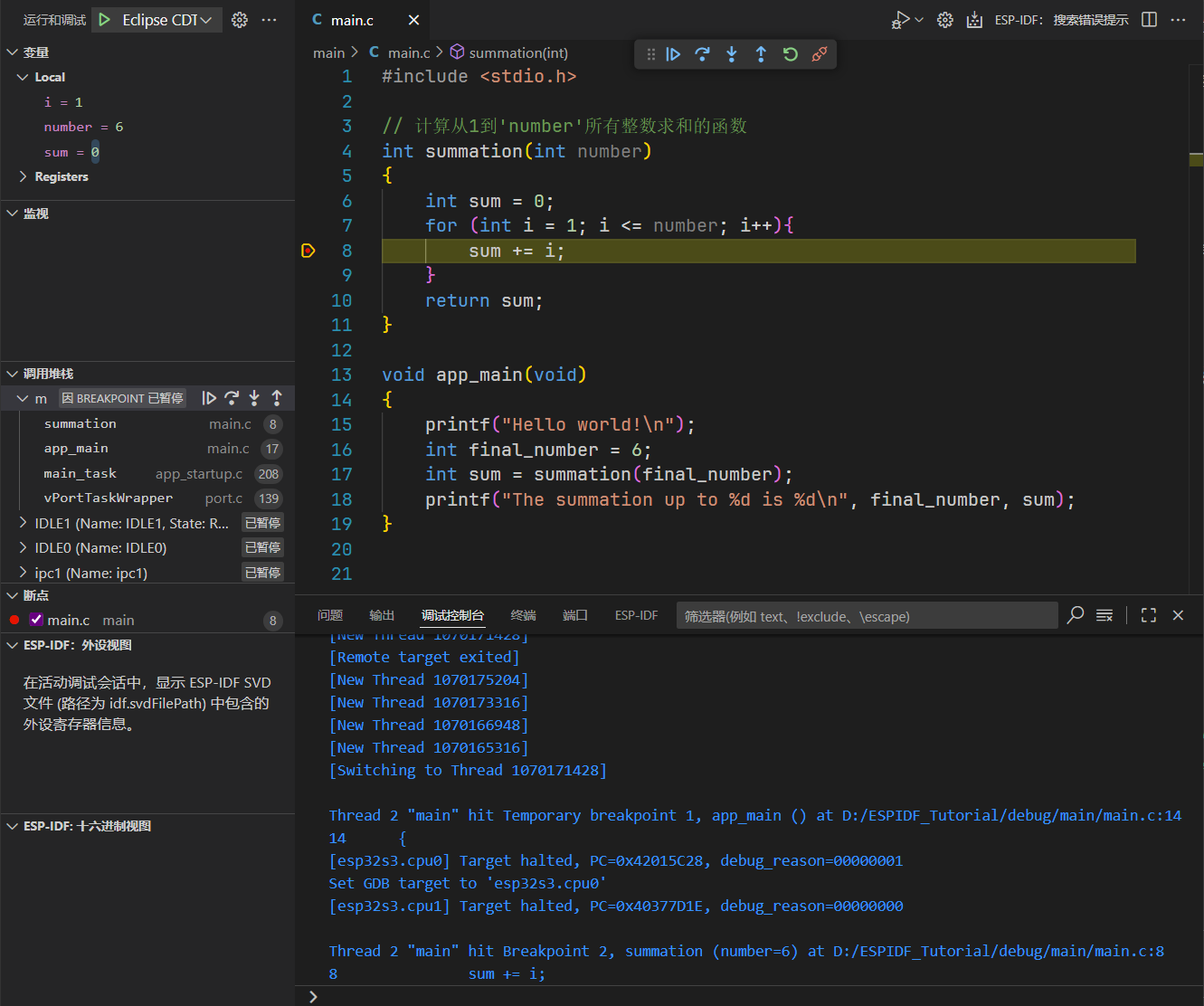

      可以看到程序停在了第 8 行代码的位置，左侧可以查看当前各个变量的数值。注意，由于当前行代码尚未执行，所以 sum 变量的值仍为 0。

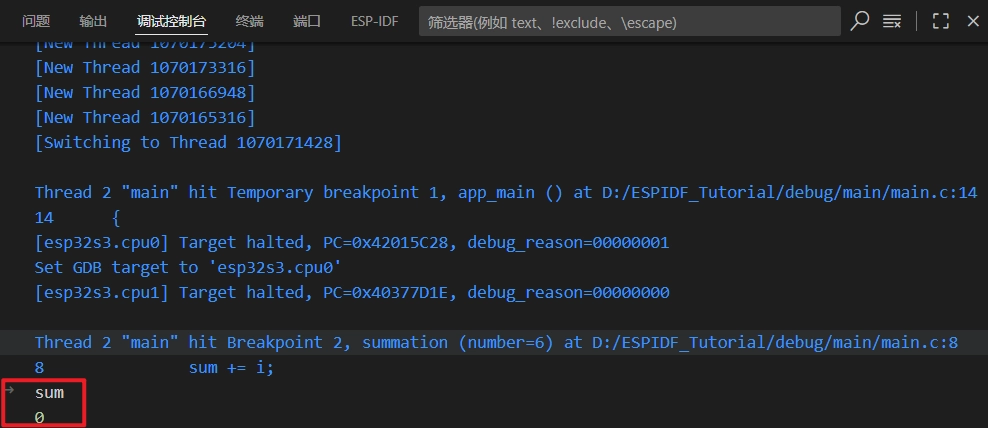

      也可以在调试控制台输入变量名并回车，以查看变量的值。



   2. 按下 F10 或者点击 进行逐过程调试。

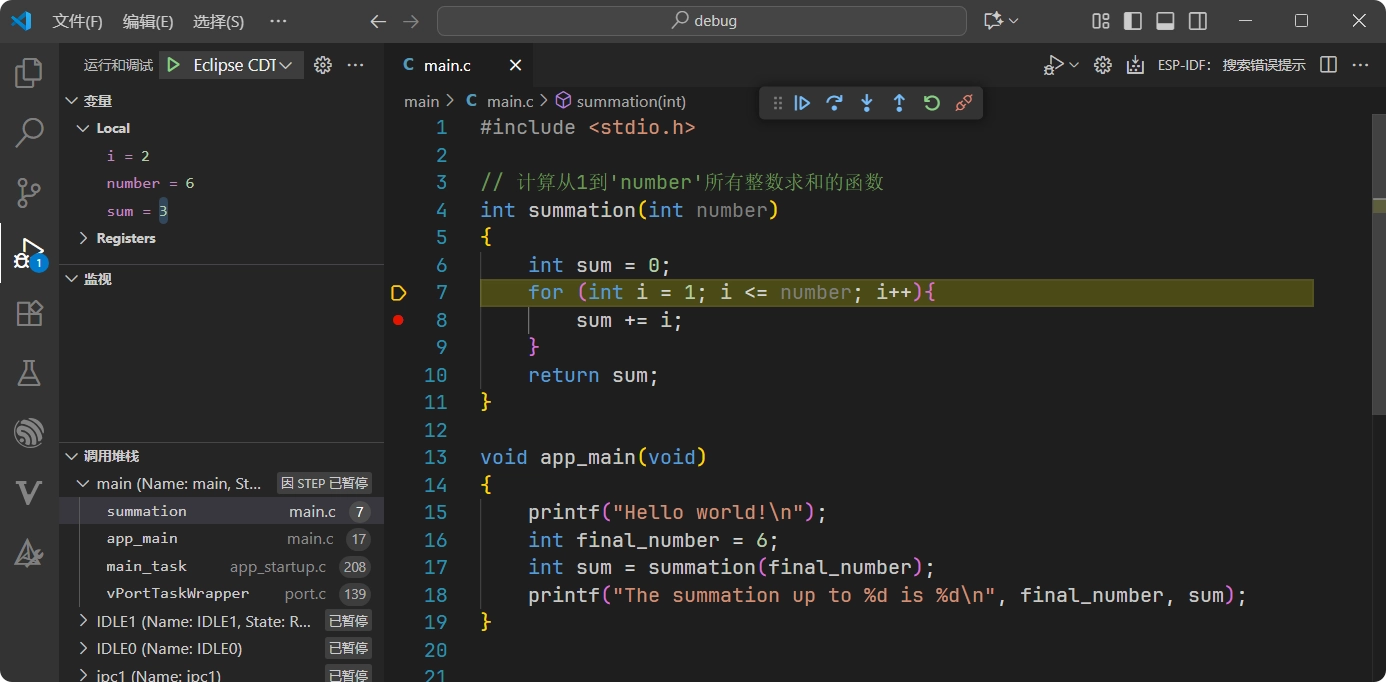

      按下后，代码进入下一行。多次按下这个按钮，观察调试器如何逐行执行程序，同时观察各个变量的变化。



   3. 设置条件断点，可以在满足特定条件时停止执行程序。

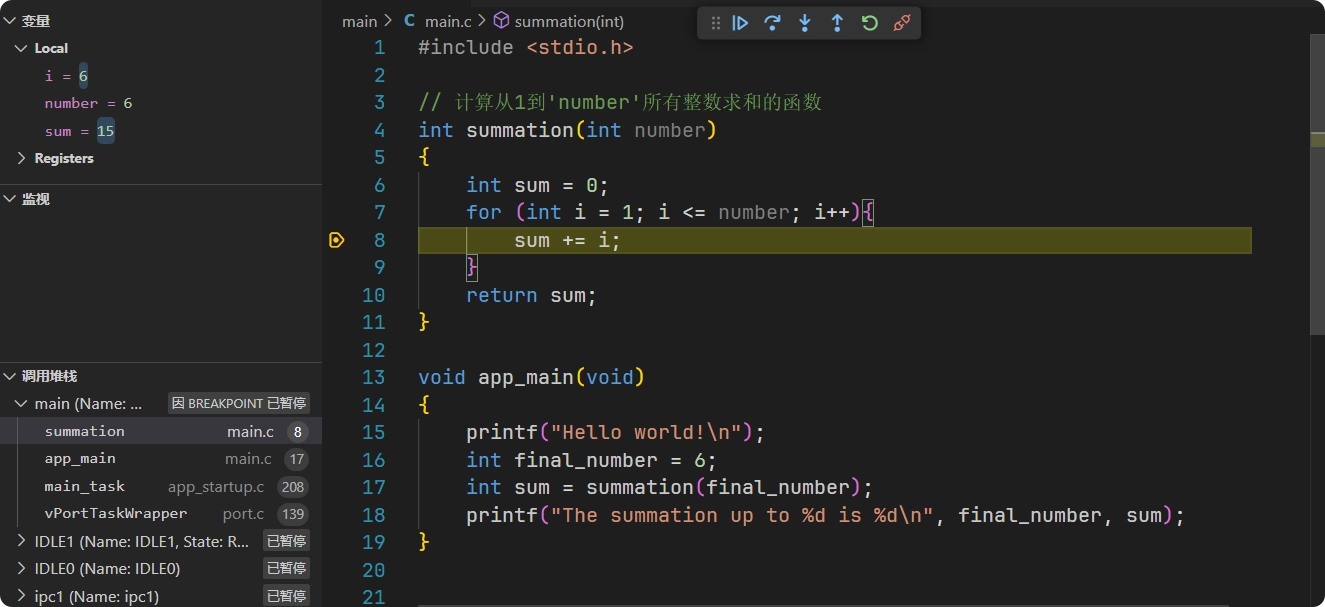

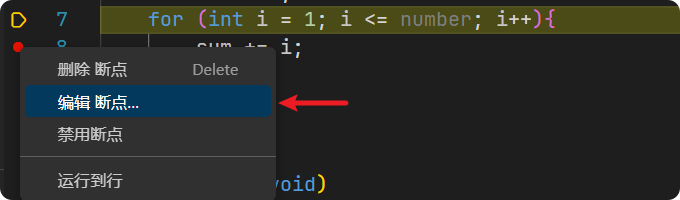

      找到之前设置断点，右键点击，然后选择“编辑断点”，然后输入 i==6。





      按下 F5 或者点击 。此时，代码运行到 i 变量的值为 6 时，暂停执行。

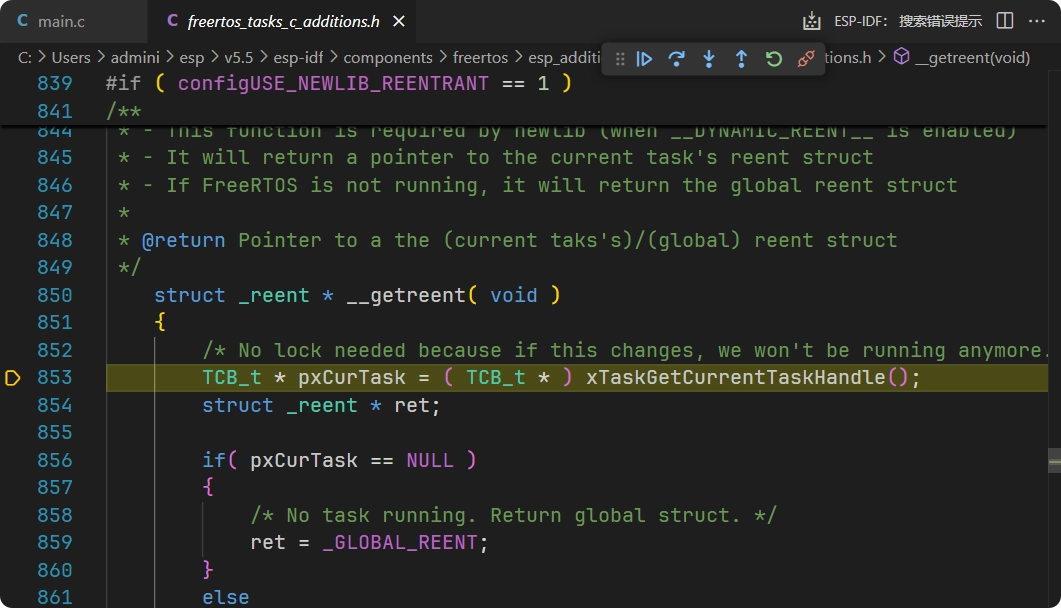

   4. 按下 F11 或点击 单步调试。当遇到函数时，调试器会进入函数内部。多次点击 可以看到调试器进入了 printf 函数内部，甚至 FreeRTOS 内核代码中。

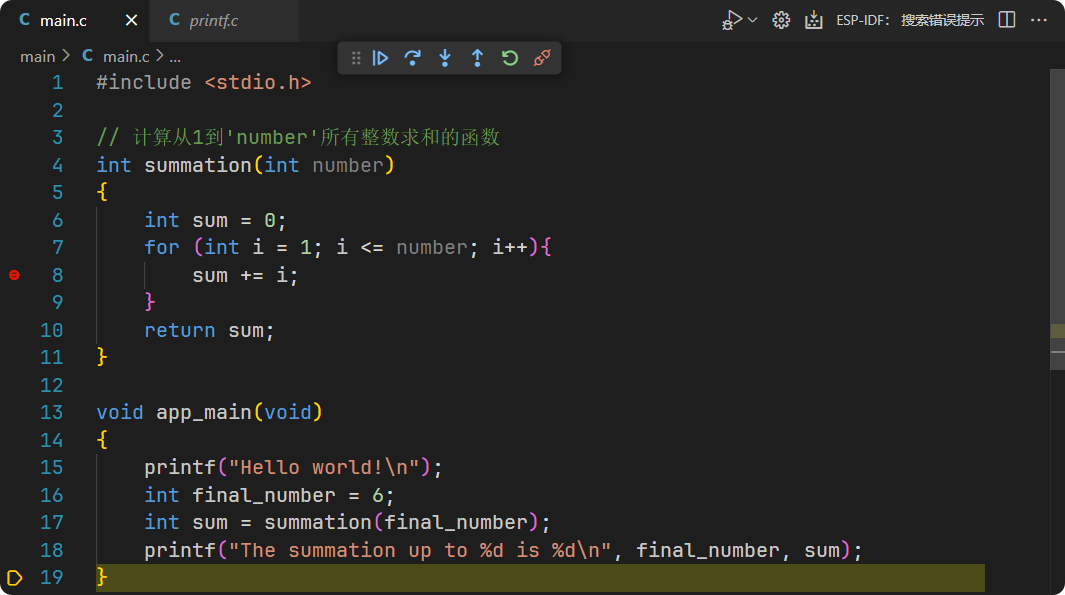

   5. 按下 Shift + F11 或点击 跳出回到主函数。



   6. 最后，可以按下 Shift + F5 或点击 断开连接退出调试。

7. 常见问题与故障排除

遇到问题？试试这些解决方案

LIBUSB_ERROR_NOT_FOUND 错误

在 此页面 搜索相应错误代码，查看可能的解决方案。

OpenOCD 错误排查

• 确认在 Arduino IDE 中选择的开发板型号是否正确
• 检查端口选择是否正确
• 重新尝试按 BOOT 键进入下载模式
• 关闭其他可能占用串口的程序

调试行为异常

尝试重新烧录代码。每次修改代码后再调试时，都需要重新构建项目并烧录固件。

8. 参考链接

• ESP-IDF 编程指南 - JTAG 调试
• ESP-IDF 编程指南 - 配置 ESP32-S3 内置 JTAG 接口
• ESP-IDF VS Code 扩展文档 - 调试项目
• Debugging with ESP-IDF VS Code extension
• espressif/openocd-esp32 - Troubleshooting FAQ
• Eclipse CDT GDB Debug Adapter
