蓝牙 (Bluetooth)
ESP32 系列芯片内置了蓝牙功能，适用于智能穿戴、无线传感和设备间近场通信。蓝牙技术分为两种主要类型：
- 经典蓝牙 (Bluetooth Classic)：为持续性、高吞吐量的数据传输设计，常见于无线音频设备。
- 低功耗蓝牙 (Bluetooth Low Energy, BLE)：专为低功耗、间歇性、小数据包通信而优化，是物联网（IoT）应用的主流选择，如智能手环、无线传感器。

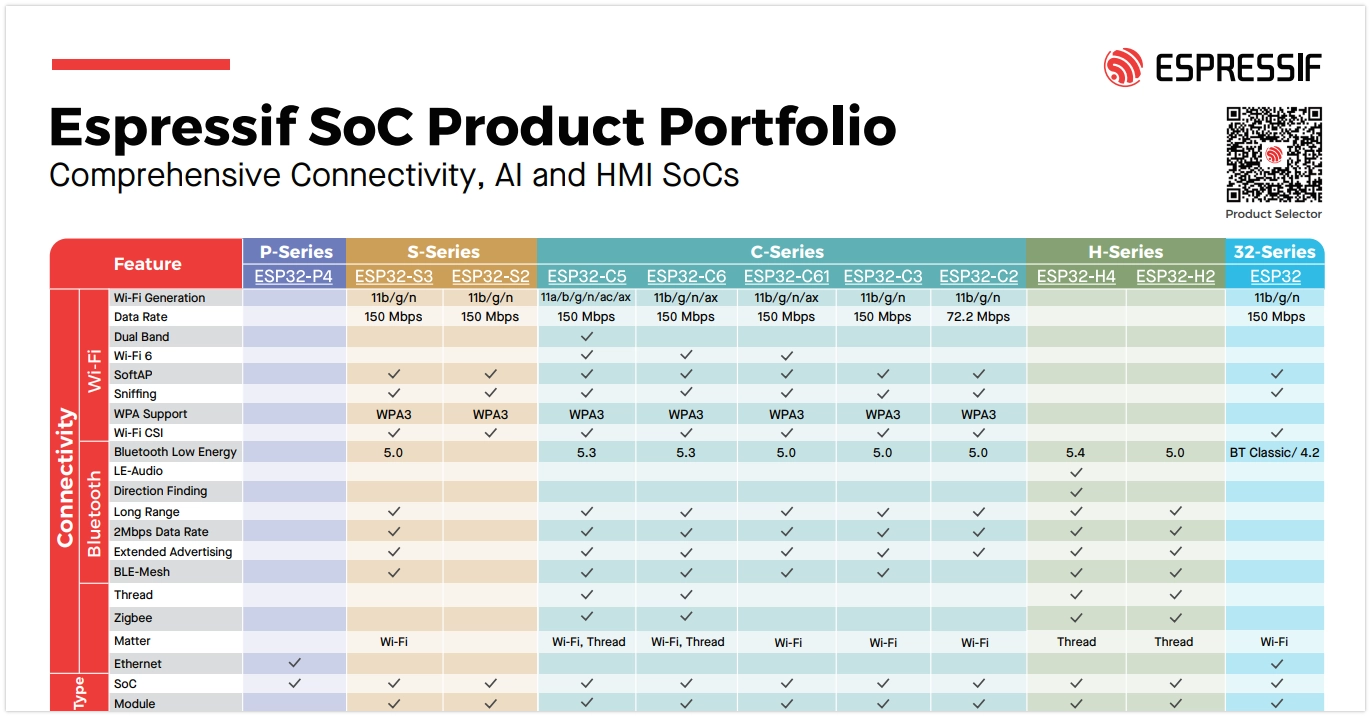

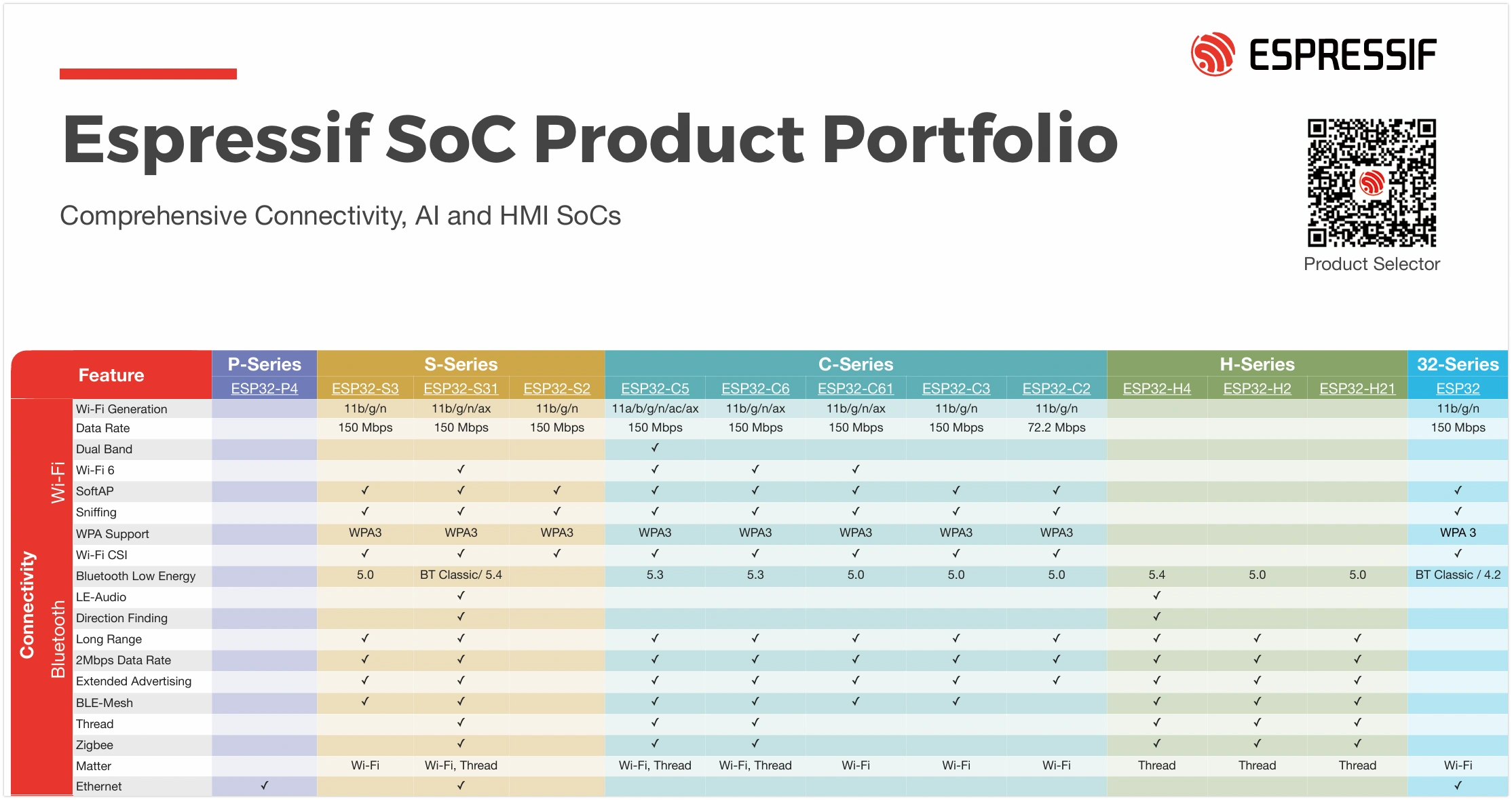

ESP32 芯片的蓝牙支持情况有所不同：经典的 ESP32 芯片同时支持经典蓝牙和 BLE；而后续的新型号则专注于支持 BLE，以优化成本和功耗（具体支持情况请查看：ESP32 产品概览）。在物联网、可穿戴设备等领域，BLE 因其低功耗和高兼容性成为首选。
本教程聚焦于低功耗蓝牙（BLE）技术的应用。
1. BLE 基础概念
BLE 通信基于以下两个核心：
- GAP（Generic Access Profile） - 通用访问规范：描述设备广播、发现、连接的规则。例如，ESP32 广播自身存在，手机进行扫描和连接。
- GATT（Generic Attribute Profile）- 通用属性规范：定义 BLE 设备之间的数据结构和通讯方式。GATT 层由“服务（Service）”和“特征（Characteristic）”组成，每个数据项都有唯一的 UUID。
简而言之，GAP 负责“让设备找到彼此并连接”，连接成功后，GATT 接管并定义“双方如何规范地交换数据”。
1.1 GAP（Generic Access Profile）
GAP 负责管理设备的连接和广播，并定义了设备在蓝牙通信中的角色。
GAP 定义了两种主要角色：
- 外围设备 (Peripheral): 通常是拥有数据的设备，如传感器。它通过广播（Advertising）来宣告自身存在，等待被连接。在示例中，ESP32 主要扮演此角色。
- 中央设备 (Central): 通常是发起连接的设备，如智能手机或电脑。它通过扫描（Scanning）来发现外围设备，并发起连接。
GAP 通过以下过程实现设备间的交互：
- 广播 (Advertising): 外围设备周期性地发送广播包，其中包含设备名称、服务 UUID 等信息，以便中央设备发现。
- 扫描 (Scanning): 中央设备监听广播信道，接收并解析来自外围设备的广播包。
- 建立连接 (Connecting): 中央设备向其选定的外围设备发起连接请求，一旦外围设备接受，两者便建立起一对一的连接。
1.2 GATT（Generic Attribute Profile）
GATT (Generic Attribute Profile) 在设备建立连接后生效，它定义了数据交换的框架和格式。GATT 基于一种客户端-服务器（Client-Server）架构。这两个角色通常与 GAP 角色直接对应：
- GATT 服务器 (Server): 即拥有数据的设备（通常对应 GAP 的外围设备），它存储并提供数据。
- GATT 客户端 (Client): 即访问数据的设备（通常对应 GAP 的中央设备），它向服务器发送读/写请求。
GATT 中的数据以一种标准化的层级结构组织：
-
服务 (Service) 一个服务是多个相关“特征”的逻辑集合，代表设备的一项功能。每个服务由一个唯一的 UUID 标识。例如，“电池服务 (Battery Service)”可能包含一个“电量水平 (Battery Level)”特征。
-
特征 (Characteristic) 特征是数据交换的基本单元，封装了一个具体的数据值。一个完整的特征包含：
- 值 (Value): 存储的实际数据。
- 属性 (Properties): 定义客户端可对“值”执行的操作，常见的有：
Read: 允许客户端读取值。Write: 允许客户端写入值。Notify: 允许服务器在值改变时，主动将新值发送给客户端。Indicate: 与 Notify 类似，但需要客户端确认收到。
- 声明 (Declaration): 包含特征的属性、UUID 和在服务中的位置。
-
描述符 (Descriptor) 描述符是可选的，它为特征提供附加的元数据（metadata）。例如，它可以用来提供一个人类可读的描述（如 "Temperature Measurement"）、指明值的单位（如 "Celsius"）或定义一个有效的数值范围。
-
UUID (Universally Unique Identifier) UUID 是用于唯一标识服务、特征和描述符的 128 位数字。为了方便，蓝牙技术联盟 (SIG) 为通用功能预定义了一套官方的短 UUID（通常为 16 位），例如
0x180F代表电池服务。当开发自定义应用时，应使用随机生成的完整 128 位 UUID，以确保全局唯一性。所有已分配的标准 UUID 可在 SIG 官网 查询。
2. 准备工作：安装 aioble 库
MicroPython 提供了 aioble 库，该库基于 asyncio（异步 I/O）构建，简化了 BLE 开发。相比底层的 bluetooth 模块，aioble 提供了更高级的 API。
在使用之前，需将 aioble 库安装到 ESP32 开发板。
-
确保 ESP32 已连接到 WiFi：安装库需要联网。
import network
wlan = network.WLAN(network.STA_IF)
wlan.active(True)wlan.connect("Maker", "12345678") # 替换为实际 SSID 和 密码wlan.isconnected()
wlan.ifconfig() -
使用

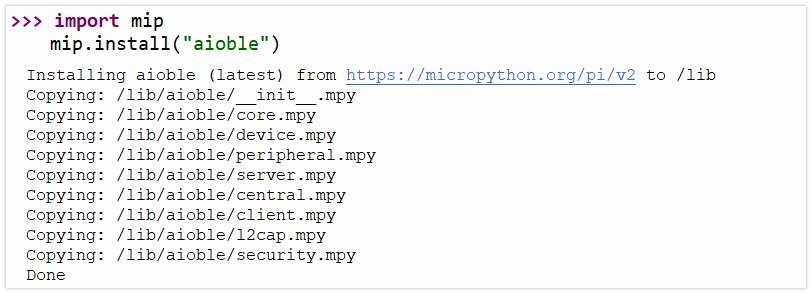

mip安装：在 Thonny 的 REPL 中运行以下命令：import mip
mip.install("aioble")mip会将库安装到 MicroPython 设备的/lib目录下。在文件视图中默认不可见，可以通过在文件视图右键点击“显示隐藏文件”查看。
安装完成后，就可以在代码中 import aioble 了。
3. 示例 1：通过 BLE 发送数据（外围设备）
本示例将 ESP32 配置为外围设备，读取电位器的模拟值，并通过一个 BLE 特征 (Characteristic) 将其发布。可以使用手机 App （如 LightBlue) 作为中央设备连接 ESP32，并读取该特征的值。
3.1 搭建电路
需要使用的器件有：
- 电位器 * 1
- 面包板 * 1
- 导线
- ESP32 开发板

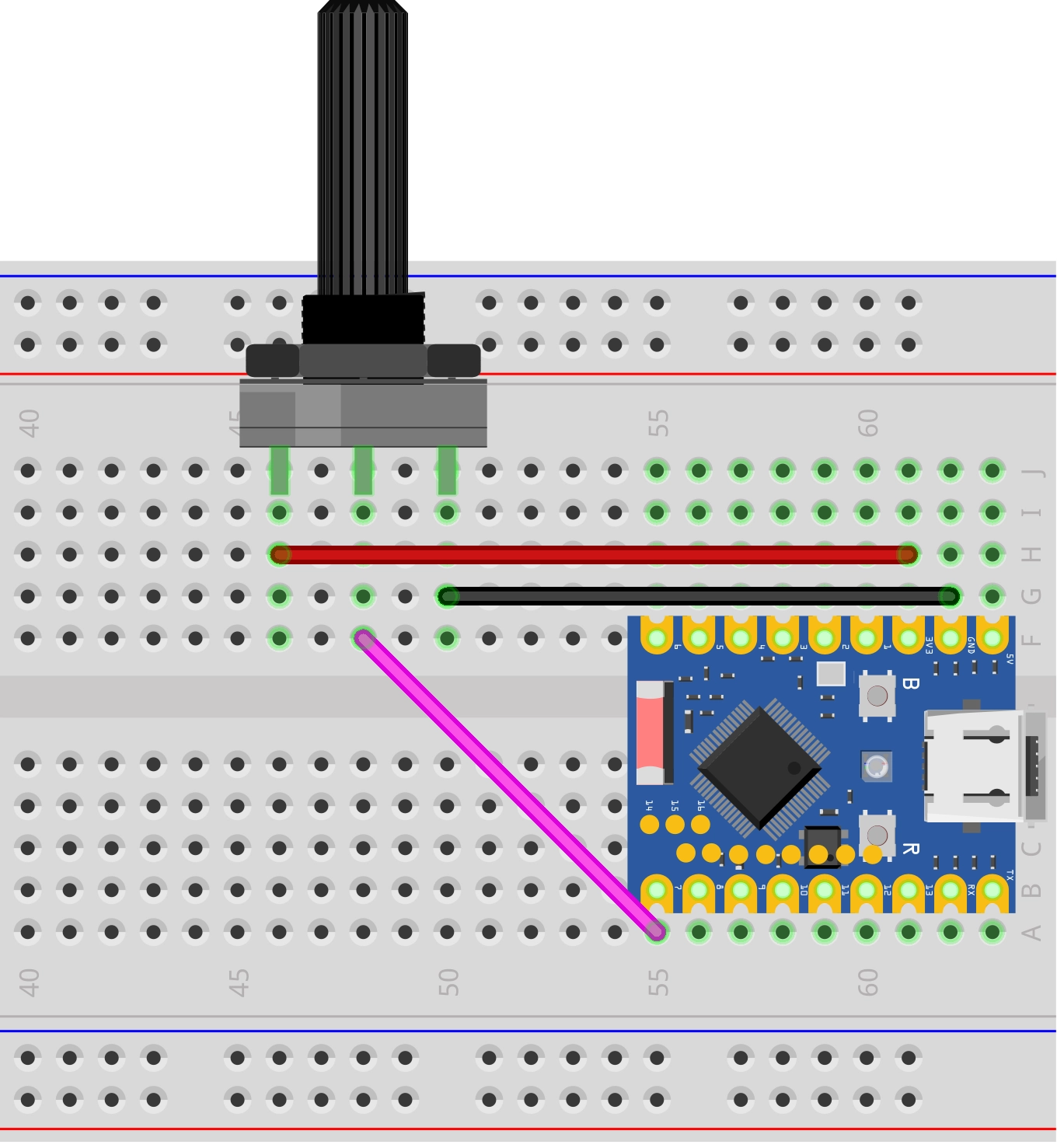

按照下面接线图连接电路：
ESP32-S3-Zero 引脚图
3.2 代码
为确保 BLE 设备唯一性，建议使用自定义 UUID。可用在线工具（如 Online UUID Generator）生成新 UUID。
import aioble
import bluetooth
import machine
import uasyncio as asyncio
# 定义 UUID，建议使用随机生成的 UUID
_SERVICE_UUID = bluetooth.UUID("4fafc201-1fb5-459e-8fcc-c5c9c331914b")
_POT_CHAR_UUID = bluetooth.UUID("1b9a473a-4493-4536-8b2b-9d4133488256")
# 广播间隔
_ADV_INTERVAL_US = 250_000
# 配置外围设备 (GATT Server)
# 注册服务和特征
# read=True: 允许客户端读取
# notify=True: 允许服务器主动通知
pot_service = aioble.Service(_SERVICE_UUID)
pot_characteristic = aioble.Characteristic(
pot_service, _POT_CHAR_UUID, read=True, notify=True
)
aioble.register_services(pot_service)
# 硬件初始化
pot = machine.ADC(machine.Pin(7))
# 任务：读取传感器并更新特征值
async def sensor_task():
print("Sensor task started")
last_val = -1
while True:
# 读取电位器值 (0-4095)
val = pot.read()
# 只有当值发生显著变化时才更新 (简单的去抖/过滤)
if abs(val - last_val) > 10:
last_val = val
print(f"Potentiometer value: {val}")
# 写入特征值
# 注意：BLE 数据传输通常使用字节串，需将整数转换为字节。
# 此处将 12 位整数 (0-4095) 转换为 2 字节小端序数据
encoded_val = val.to_bytes(2, "little")
pot_characteristic.write(encoded_val)
# 向已连接的客户端发送通知
# notify 仅在有客户端连接并订阅时有效，aioble 会自动处理此类检查
pot_characteristic.write(encoded_val, send_update=True) # connection=None 表示通知所有已订阅的客户端
# 异步延时，让出 CPU 给其他任务
await asyncio.sleep_ms(100)
# 处理蓝牙广播与连接
async def peripheral_task():
print("Advertising task started")
while True:
# 开始广播
# name: 设备名称
# services: 广播中包含的服务 UUID 列表，便于客户端扫描发现
async with await aioble.advertise(
_ADV_INTERVAL_US, # 广播间隔 (微秒)
name="ESP32_Potentiometer",
services=[_SERVICE_UUID],
) as connection:
print("Connection from", connection.device)
# 当有设备连接时，代码将在此阻塞，直至连接断开
# 连接期间，sensor_task 仍在后台运行并更新数据
await connection.disconnected()
print("Disconnected")
# 连接断开后，循环继续，重新开始广播
# 主程序入口
async def main():
# 并发运行两个任务
t1 = asyncio.create_task(sensor_task())
t2 = asyncio.create_task(peripheral_task())
await asyncio.gather(t1, t2)
# 启动 asyncio 事件循环
asyncio.run(main())
3.2.1 代码解析
本示例利用 aioble 库和 uasyncio 协程，实现 BLE 事件（如连接、断开）处理与传感器读取的“并发”执行。
-
定义 UUID: 使用
bluetooth.UUID对象来定义服务和特征的唯一标识符。 -
注册服务和特征 (
aioble.Service,aioble.Characteristic):- 首先创建
Service对象。 - 然后在该服务下创建
Characteristic对象。 read=True和notify=True定义了该特征的权限。- 最后调用
aioble.register_services()将它们注册到 BLE 协议栈中。
- 首先创建
-
sensor_task(传感器任务):- 这是一个无限循环任务，负责周期性读取电位器。
pot_characteristic.write(encoded_val, send_update=True): 更新特征的本地值，并向所有已订阅的客户端发送通知（Notify）。encoded_val: BLE 数据传输使用字节串，因此需使用to_bytes将整数转换为字节串。send_update=True: 指示aioble自动处理通知发送。如果客户端已订阅，它将收到新数据；如果没有订阅，则仅更新本地值。
await asyncio.sleep_ms(100): 异步延时，将 CPU 控制权交还给调度器，允许其他任务（如广播或底层 BLE 协议栈）运行。
-
peripheral_task(广播任务):aioble.advertise(...): 启动 BLE 广播。name: 设置广播包中的设备名称。services: 列出支持的服务 UUID，便于客户端扫描发现。
async with await ... as connection: 使用异步上下文管理器处理连接生命周期。- 当有中央设备连接时，代码进入
with块，并获得connection对象。 - 此时广播会自动停止（除非配置为多连接）。
- 当有中央设备连接时，代码进入
await connection.disconnected(): 异步等待连接断开。在此期间，任务处于挂起状态，直到连接断开事件发生。- 循环机制：当连接断开后，程序退出
with块，随即进入下一次循环，重新启动广播等待新的连接。
-
asyncio.run(main()): 启动 asyncio 事件循环，调度并运行定义好的任务。
3.2.2 运行结果
本示例需要使用蓝牙调试工具，如 LightBlue。iOS 用户可在 Apple Store 下载，安卓用户可在应用商店搜索 LightBlue 下载。
打开 LightBlue，执行以下操作：

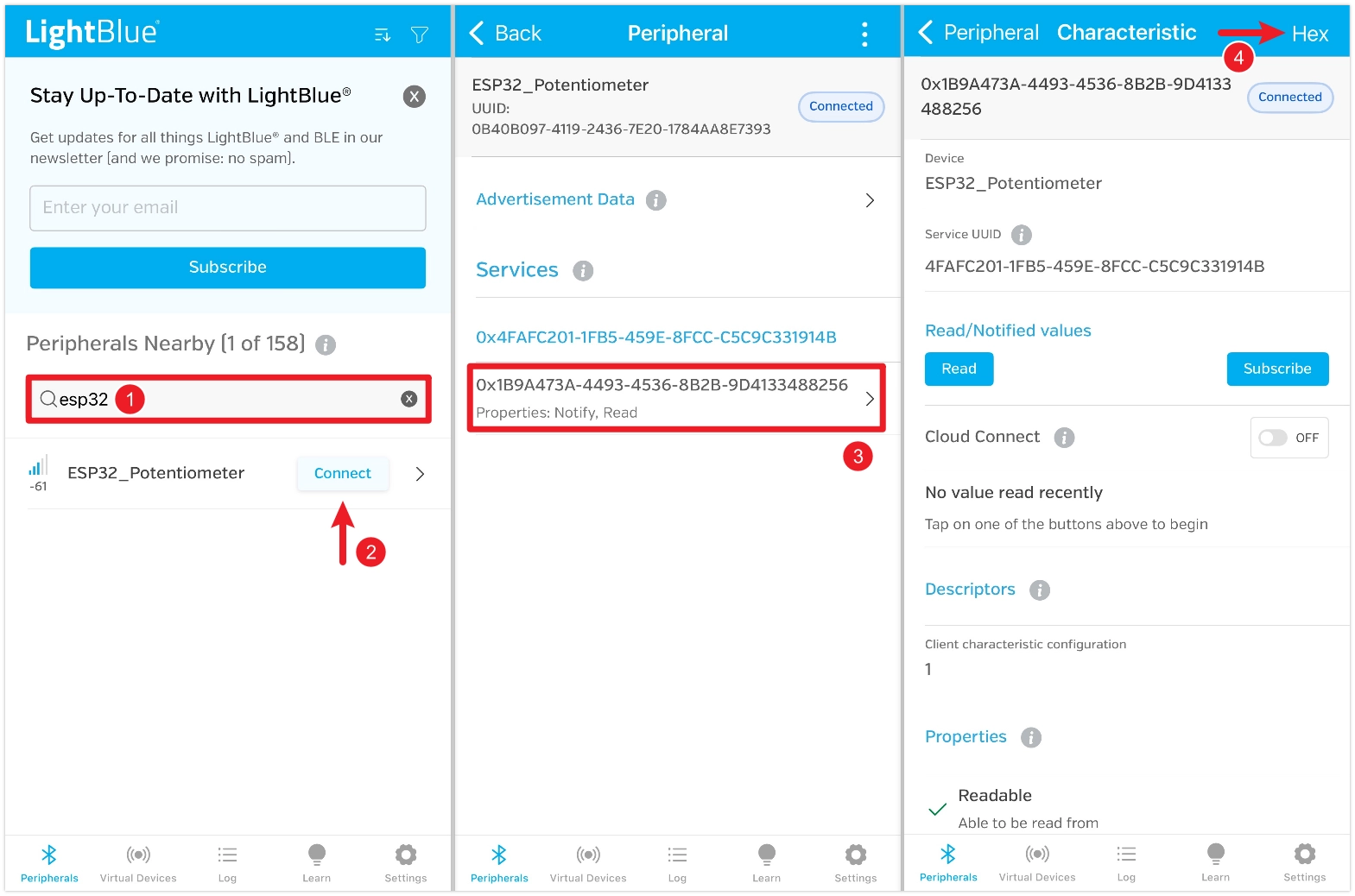

首先，搜索“ESP32”，找到“ESP32_Potentiometer”设备并点击“Connect”连接。在设备详情页中，找到特征，可以看到已开启可读和可订阅功能，然后点击进入。点击右上角的“HEX”设置数据类型，以便后续查看数据。

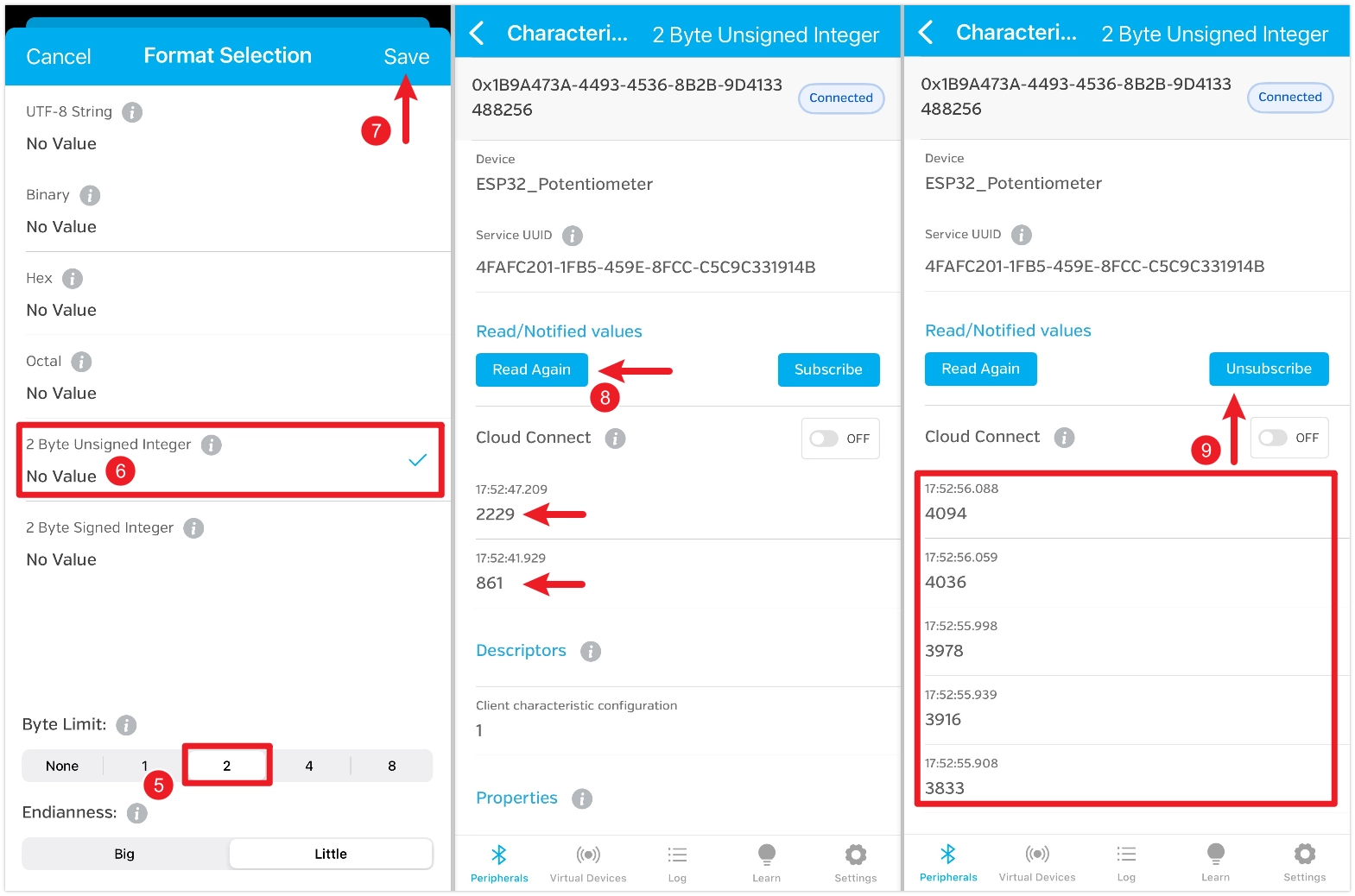

设置“Byte Limit”为 2，并选择“2 Byte Unsigned Integer”，然后保存。保存后返回特征详情页，点击“Read”读取数据。转动电位器，再次读取即可看到变化。也可以点击“Subscribe”订阅数据，当转动电位器时数值会自动刷新。
4. 示例 2：从 BLE 接收数据（外围设备）
本示例将 ESP32 配置为外围设备，创建一个可写的 BLE 特征。手机 App （如 LightBlue） 可向该特征写入特定值（如 0 或 1），以控制连接在 ESP32 上的 LED 的亮灭。
4.1 搭建电路
需要使用的器件有：
- LED * 1
- 330Ω 电阻 * 1
- 面包板 * 1
- 导线
- ESP32 开发板
按照下面接线图连接电路：
ESP32-S3-Zero 引脚图
4.2 代码
import aioble
import bluetooth
import machine
import uasyncio as asyncio
# 定义 UUID ，建议使用随机生成的 UUID
_SERVICE_UUID = bluetooth.UUID("48407a44-6e13-4d28-a559-210de862bc29")
_LED_CHAR_UUID = bluetooth.UUID("539ca2ac-09e5-49be-90da-3b157549eac3")
# 广播间隔
_ADV_INTERVAL_US = 250_000
# 配置外围设备
# read=True, write=True: 允许读写
# capture=True: 允许 aioble 捕获写入事件，以便在代码中处理
led_service = aioble.Service(_SERVICE_UUID)
led_characteristic = aioble.Characteristic(
led_service, _LED_CHAR_UUID, read=True, write=True, capture=True
)
aioble.register_services(led_service)
# 硬件初始化
led = machine.Pin(7, machine.Pin.OUT)
led.value(0) # 默认关闭
# 任务：处理写入请求
async def led_task():
print("LED task started")
while True:
# 等待客户端写入数据
# written() 返回一个上下文管理器，当有写入发生时，会返回 connection 和 value
connection, value = await led_characteristic.written()
print(f"Received: {value} from {connection.device}")
if value:
# 解析命令 (假设只发送 1 个字节)
command = value[0]
if command == 1:
print("Turning LED ON")
led.value(1)
elif command == 0:
print("Turning LED OFF")
led.value(0)
else:
print(f"Unknown command: {command}")
# 更新特征的值，以便客户端读取时能获取最新状态
led_characteristic.write(value)
# 任务：处理广播（同示例 1）
async def peripheral_task():
print("Advertising task started")
while True:
async with await aioble.advertise(
_ADV_INTERVAL_US,
name="ESP32-LED",
services=[_SERVICE_UUID],
) as connection:
print("Connection from", connection.device)
await connection.disconnected()
print("Disconnected")
# 主程序入口
async def main():
t1 = asyncio.create_task(led_task())
t2 = asyncio.create_task(peripheral_task())
await asyncio.gather(t1, t2)
asyncio.run(main())
4.2.1 代码解析
-
capture=True: 在初始化Characteristic时，设置capture=True至关重要。该参数指示aioble将写入请求传递给应用层处理，而不是由底层协议栈自动确认。这使得程序能够捕获写入事件并执行相应的逻辑（如控制 LED）。 -
await led_characteristic.written(): 这是一个异步等待方法，用于监听写入事件。- 当客户端写入数据时，该方法返回一个元组
(connection, value)。 connection: 发起写入请求的客户端连接对象。value: 客户端写入的原始数据（字节串）。
- 当客户端写入数据时，该方法返回一个元组
-
数据解析与控制: 程序获取
value后，提取其中的命令字节，根据命令值（0 或 1）控制 LED 的 GPIO 电平。 -
状态同步 (
led_characteristic.write): 在处理完硬件操作后，调用write(value)更新特征的本地缓存值。这确保了如果客户端随后读取该特征，能够获得与硬件状态一致的最新值。
4.2.2 运行结果
本示例需要使用蓝牙调试工具，如 LightBlue。iOS 用户可在 Apple Store 下载，安卓用户可在应用商店搜索 LightBlue 下载。
打开 LightBlue，按照下面步骤操作：

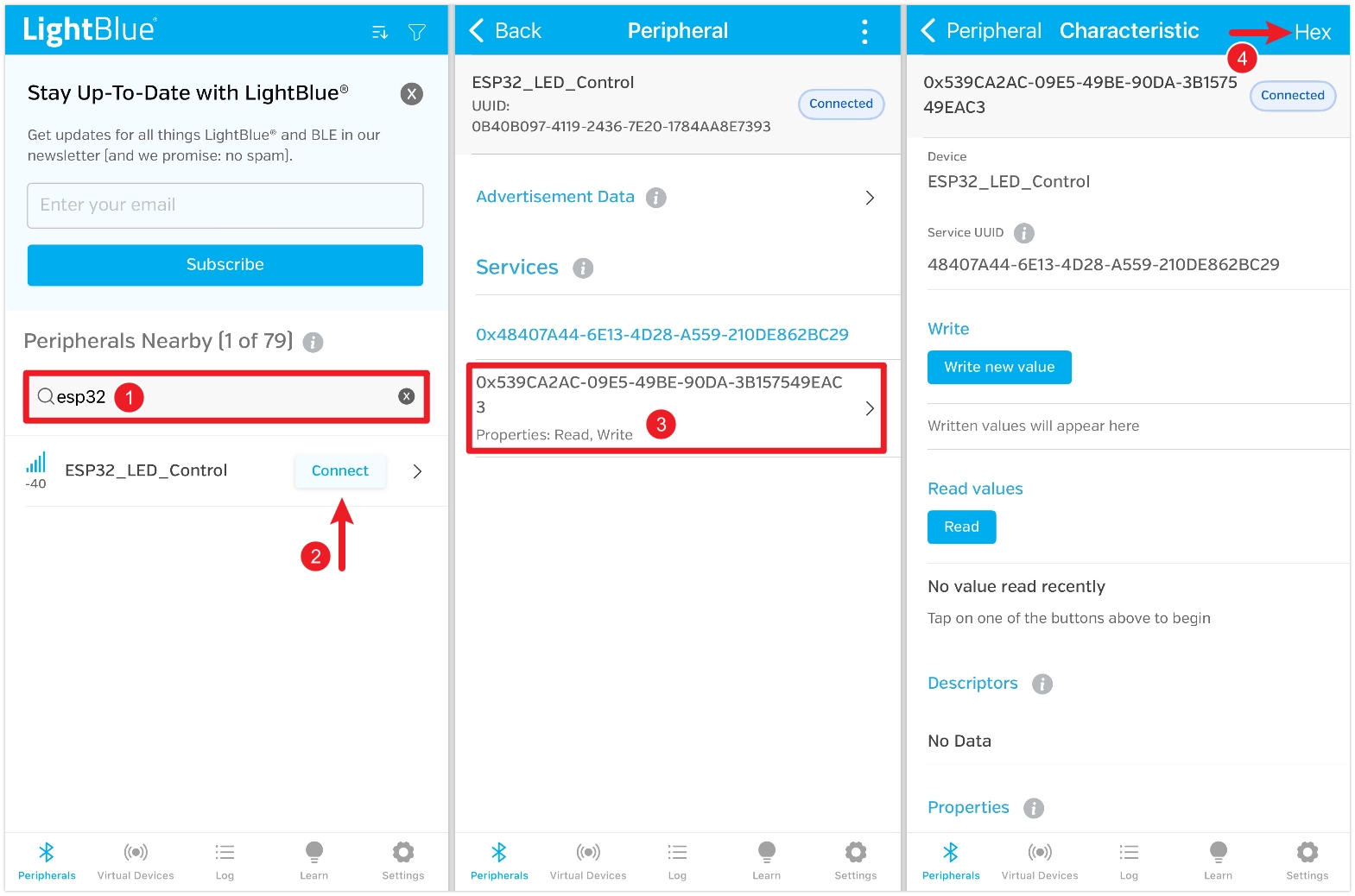

首先，搜索“ESP32”，找到“ESP32_LED_Control”设备并点击“Connect”连接。在设备详情页中，找到特征，可以看到已开启可读和可写功能，然后点击进入。点击右上角的“HEX”设置数据类型，以便后续查看数据。

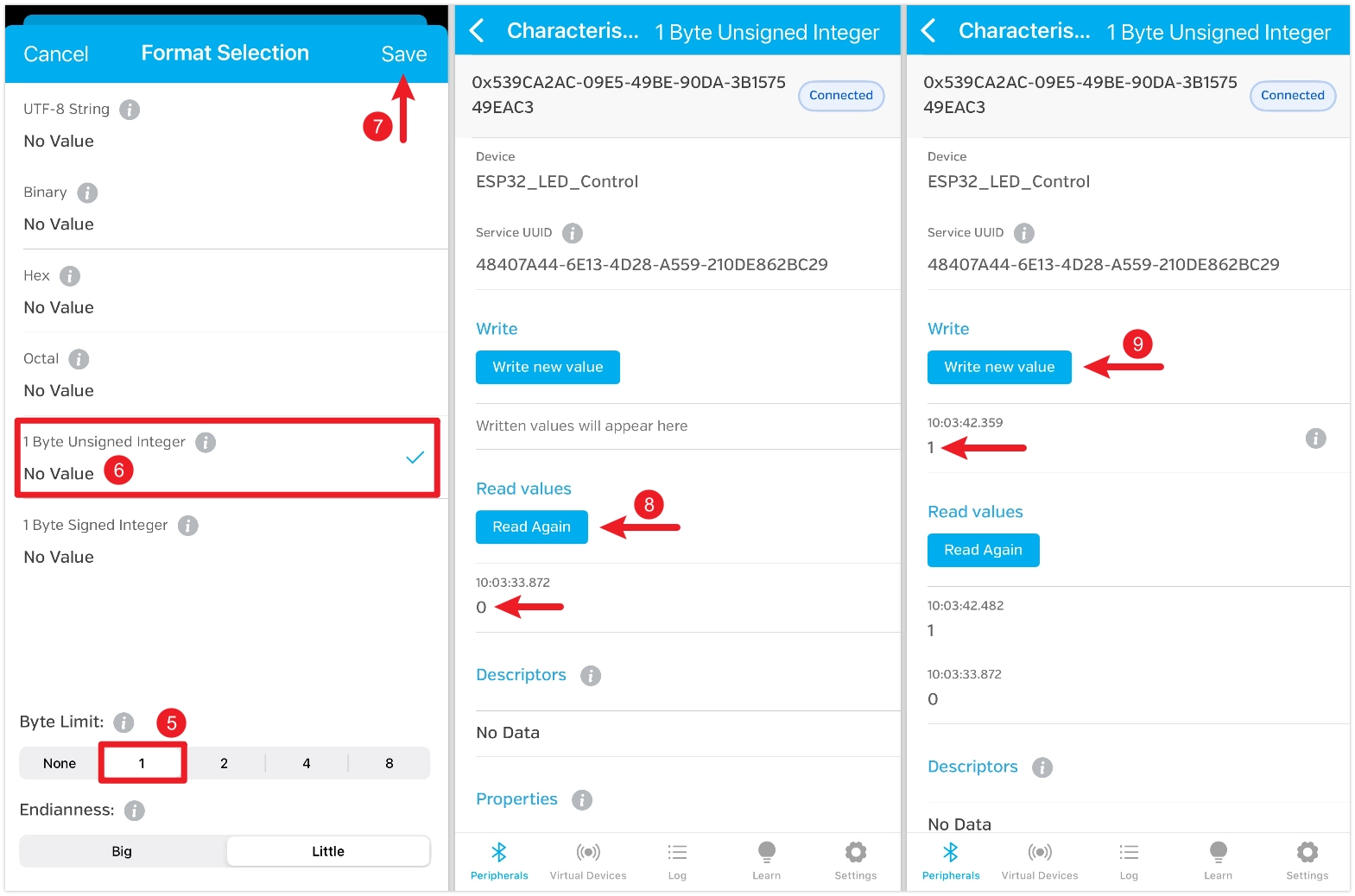

设置“Byte Limit”为 1，并选择“1 Byte Unsigned Integer”，然后保存。保存后返回特征详情页，点击“Read”读取数据。默认值为 0，此时 LED 为熄灭状态。点击“Write new value”, 写入数值 1，LED 随即亮起。
5. 示例 3：ESP32 间 BLE 通信
通过 BLE，用一个 ESP32 连接的电位器，控制另一个 ESP32 连接的 LED。
5.1 搭建电路
需要使用的器件有：
- LED * 1
- 330Ω 电阻 * 1
- 电位器 * 1
- 面包板 * 2
- 导线
- ESP32 开发板 * 2

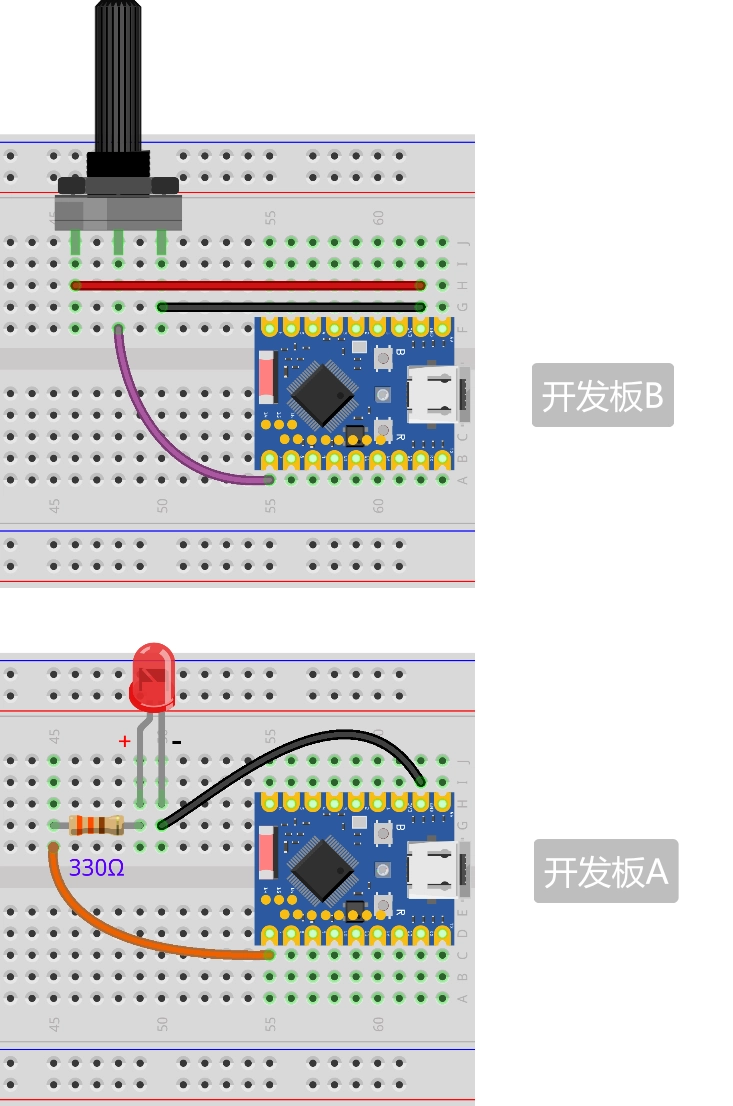

按照下面接线图连接电路：
ESP32-S3-Zero 引脚图
5.2 代码
5.2.1 ESP32 开发板 A 代码 （外围设备 - LED 端）
这段代码与示例 2 非常相似，只是 UUID 不同。它作为服务器，等待客户端连接并写入亮度值。
import aioble
import bluetooth
import machine
import uasyncio as asyncio
import struct
# 定义 UUID
_SERVICE_UUID = bluetooth.UUID("458063a1-02bf-4664-857e-16c1030be066")
_BRIGHTNESS_CHAR_UUID = bluetooth.UUID("a5209632-66a9-411d-9353-9be5507790fa")
# 广播间隔
_ADV_INTERVAL_US = 250_000
# 配置外围设备
# capture=True: 允许 aioble 捕获写入事件
led_service = aioble.Service(_SERVICE_UUID)
led_characteristic = aioble.Characteristic(
led_service, _BRIGHTNESS_CHAR_UUID, read=True, write=True, capture=True
)
aioble.register_services(led_service)
# 硬件初始化
led = machine.PWM(machine.Pin(7))
led.freq(1000)
led.duty_u16(0)
# 任务：处理写入请求
async def led_task():
print("LED task started")
while True:
connection, value = await led_characteristic.written()
if value:
# 接收到的值是 0-65535 (2个字节, Little Endian)
try:
duty_u16 = struct.unpack("<H", value)[0]
print(f"Received duty: {duty_u16}")
# 直接设置 PWM 占空比
led.duty_u16(duty_u16)
# 更新特征值
led_characteristic.write(value)
except:
pass
# 任务：处理广播
async def peripheral_task():
print("Advertising task started")
while True:
async with await aioble.advertise(
_ADV_INTERVAL_US,
name="ESP32-LED",
services=[_SERVICE_UUID],
) as connection:
print("Connection from", connection.device)
await connection.disconnected()
print("Disconnected")
# 主程序入口
async def main():
t1 = asyncio.create_task(led_task())
t2 = asyncio.create_task(peripheral_task())
await asyncio.gather(t1, t2)
asyncio.run(main())
5.2.2 ESP32 开发板 B 代码 （中央设备 - 电位器端）
这段代码展示了如何使用 aioble 作为中央设备（Client）。它需要扫描、连接、发现服务，然后写入数据。
import aioble
import bluetooth
import machine
import uasyncio as asyncio
import struct
# 定义目标 UUID
_SERVICE_UUID = bluetooth.UUID("458063a1-02bf-4664-857e-16c1030be066")
_BRIGHTNESS_CHAR_UUID = bluetooth.UUID("a5209632-66a9-411d-9353-9be5507790fa")
# 硬件初始化
pot = machine.ADC(machine.Pin(7))
# 辅助函数：查找并连接设备
async def find_device():
print(f"Scanning for UUID: {_SERVICE_UUID} ...")
# 扫描 5 秒
async with aioble.scan(5000, interval_us=30000, window_us=30000, active=True) as scanner:
async for result in scanner:
# 检查服务 UUID
if _SERVICE_UUID in result.services():
device_name = result.name() or "Unknown"
print(f"Found Target Device: {device_name}")
return result.device
return None
# 主任务
async def central_task():
print("Central task started")
while True:
device = await find_device()
if not device:
print("Device not found, retrying...")
await asyncio.sleep_ms(1000)
continue
try:
print(f"Connecting to device...")
connection = await device.connect(timeout_ms=5000)
except asyncio.TimeoutError:
print("Connection timeout")
continue
async with connection:
print("Connected")
try:
# 发现服务
print("Discovering services...")
service = await connection.service(_SERVICE_UUID)
if not service:
print("Service not found")
continue
# 发现特征
print("Discovering characteristics...")
char = await service.characteristic(_BRIGHTNESS_CHAR_UUID)
if not char:
print("Characteristic not found")
continue
print("Ready to send data")
last_val = -1
while True:
# 读取电位器 (0-65535)
val = pot.read_u16()
# 只有变化超过一定阈值才发送，避免抖动
if abs(val - last_val) > 1000:
last_val = val
print(f"Sending duty: {val}")
# 写入数据 (2 字节，小端序)
await char.write(struct.pack("<H", val), response=False)
await asyncio.sleep_ms(100)
except Exception as e:
print(f"Error: {e}")
print("Disconnected")
# 循环回到开始，重新扫描连接
# 主程序入口
asyncio.run(central_task())
5.2.3 代码解析
外围设备 (A - LED 端）
代码逻辑与示例 2 类似，主要区别在于数据处理方式：
- PWM 控制: 使用
machine.PWM替代数字输出，以实现 LED 亮度调节。 - 数据解包: 接收到的数据为 2 字节的小端序（Little Endian）字节串。使用
struct.unpack("<H", value)将其还原为 Python 的整数（u16），直接对应 PWM 的占空比参数。
中央设备 (B - 电位器端）
该部分展示了 BLE 中央设备（Client）的典型工作流程：
-
设备扫描 (
aioble.scan):- 启动扫描并获取
scanner对象。 - 使用
async for异步迭代扫描结果。 - 通过检查
result.services()是否包含目标服务的 UUID，筛选出特定的外围设备。
- 启动扫描并获取
-
建立连接 (
device.connect):- 锁定目标设备后，调用
device.connect()发起连接请求。 - 使用
async with connection:上下文管理器维护连接。这确保了在任务结束或发生异常时，连接能够被正确关闭，释放资源。
- 锁定目标设备后，调用
-
服务与特征发现:
- 服务发现: 连接成功后，首先通过
connection.service(_SERVICE_UUID)获取远程服务对象。 - 特征发现: 在服务对象的基础上，通过
service.characteristic(_BRIGHTNESS_CHAR_UUID)获取远程特征对象。 - 这一步是必不可少的，只有获取了特征对象，才能对其进行读写操作。
- 服务发现: 连接成功后，首先通过
-
数据发送 (
char.write):- 数据打包: 使用
struct.pack("<H", val)将电位器的整数值（u16）打包为 2 字节的小端序字节串，符合外围设备的解析格式。 - 无响应写入: 调用
char.write(..., response=False)发送数据。设置response=False（即 Write Without Response）可以避免等待服务器的确认包，显著提高数据传输的吞吐量，适合实时性要求较高的传感器数据流。
- 数据打包: 使用
5.2.4 运行结果
- 分别将代码上传到两块 ESP32 开发板。
- 开发板 A (LED) 会开始广播。
- 开发板 B (电位器) 会扫描到 A，并自动建立连接。
- 转动 B 上的电位器，A 上的 LED 亮度会随之平滑变化。
- 如果断开 A 的电源，B 会检测到断开并重新开始扫描；当 A 重新上电后，连接会自动恢复。
