SPI 通信

重要提示：关于开发板的兼容性

本教程的核心逻辑适用于所有 ESP32 开发板，但所有操作步骤均以 微雪 ESP32-S3-Zero 迷你开发板 为例进行讲解。如果您使用其他型号的开发板，请根据实际情况修改相应设置。

本节介绍 SPI 通信协议的基本概念，并演示如何使用 MicroPython 的 machine.SPI 类来驱动 OLED 显示屏。

SPI（Serial Peripheral Interface，串行外设接口） 是一种高速、全双工的同步串行通信协议。SPI 广泛应用于微控制器与各种外设之间的通信，如 SD 卡、显示屏、传感器、Flash 存储器等。

SPI 具有以下特点：

• 四线通信：使用 4 根信号线进行通信（在单个从设备时可减少为 3 根）
• 主从架构：明确的主从关系，主设备控制通信时序
• 全双工：可以同时进行数据发送和接收
• 高速传输：速度通常比 I2C 和 UART 更快，可达到数十 MHz
• 同步通信：由主设备提供时钟信号，确保数据传输的可靠性

SPI 协议的四根核心信号线分别为：

• SCK（Serial Clock，时钟线）：串行时钟线。由主机产生的时钟信号，用于同步数据传输。
• MOSI（Master Out Slave In，主出从入）：主出从入线。主设备通过这条线向从设备发送数据。
• MISO（Master In Slave Out，主入从出）：主入从出线。从设备通过这条线向主设备发送数据。
• SS/CS（Slave Select/Chip Select，从机选择/片选）：片选信号线。主机用此线选择当前要通信的从机，低电平为选中。SPI 主机通过不同的 CS （片选）线选中目标从机。每增加一个 SPI 外设，就要多占用一个独立的 CS 引脚。

关于 SPI 术语更新的补充说明

你可能会在一些新的技术手册或开源项目中注意到，SPI 的术语正在发生一些变化。了解这些新术语有助于你无障碍地阅读最新资料。以下是新旧术语的对应关系：

类别	传统术语	新术语
设备角色	Master （主机）	Controller （控制器）
设备角色	Slave （从机）	Peripheral （外设）
信号线	MOSI	PICO (Peripheral In / Controller Out)
信号线	MISO	POCI (Peripheral Out / Controller In)

1. ESP32 中的 SPI

1.1 硬件资源

ESP32 系列芯片通常内置了多个 SPI 控制器，但它们的用途有所不同：

• SPI0 & SPI1：这两个控制器主要用于连接芯片外部的 Flash 和 PSRAM，属于系统专用资源。
• SPI2 & SPI3：这是两个通用 SPI 控制器，完全开放给用户使用。利用它们可以与显示屏、SD 卡、传感器等设备进行高速通信。

1.2 MicroPython 中的 ID 映射

MicroPython 使用 machine.SPI 类来驱动这些硬件资源。为了区分不同的控制器，MicroPython 使用 id 参数进行映射：

• id=1：对应硬件 SPI2。在 ESP32 (经典款) 中常被称为 HSPI；在 ESP32-S3 中被称为 FSPI。
• id=2：对应硬件 SPI3。在 ESP32 (经典款) 中常被称为 VSPI。

提示

虽然不同芯片手册中的命名（HSPI/VSPI/FSPI）可能存在差异，但在 MicroPython 代码中，仅需使用 id 参数即可区分。

1.3 硬件 SPI 引脚

ESP32 的 SPI 引脚分配非常灵活，这得益于其内部的 GPIO 矩阵 (GPIO Matrix)。SPI 的 SCK、MOSI、MISO 信号可以映射到任意支持输出/输入的 GPIO 引脚上。

不过，每个 SPI 控制器都有一组默认引脚（也称为 IO MUX 引脚）。

• 使用默认引脚：信号直接通过 IO MUX 传输，可以支持高达 80MHz 的时钟频率。
• 使用自定义引脚：信号需要经过 GPIO 矩阵路由，最大时钟频率通常限制在 40MHz 左右（依然非常快，足以满足绝大多数应用）。

以下是常见型号的默认 SPI 引脚参考：

芯片型号	MicroPython ID	硬件名称	MOSI	MISO	SCK
ESP32	1	HSPI	GPIO 13	GPIO 12	GPIO 14
	2	VSPI	GPIO 23	GPIO 19	GPIO 18
ESP32-S3	1	SPI2 (FSPI)	GPIO 11	GPIO 13	GPIO 12
	2	SPI3	GPIO 35	GPIO 37	GPIO 36

注意

不同的 ESP 芯片型号，有不同的 SPI外设数量和引脚配置。请参考目标芯片的规格书获取详细信息。

也可以在 REPL 中通过以下指令来查看默认引脚：

from machine import SPI

SPI(1)  # 查看 SPI2 的默认引脚

SPI(2)  # 查看 SPI3 的默认引脚

2. 示例 1：使用 SPI 控制显示屏

这个示例演示如何使用 SPI 接口驱动 OLED 显示屏。与 I2C 相比，SPI 版本的显示屏通常有更快的刷新速度。

2.1 搭建电路

需要使用的器件有：

• 微雪 1.5 寸 OLED 模块 × 1
• 面包板 × 1
• 导线
• ESP32 开发板

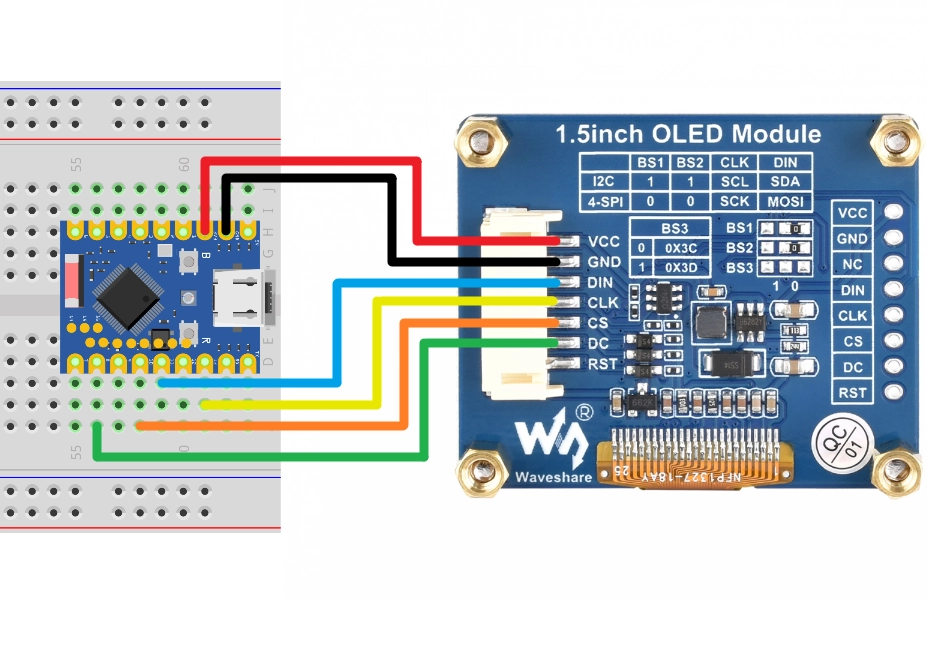

按照下面接线图连接电路：

Details

ESP32-S3-Zero 引脚图

ESP32 引脚	OLED 模块	说明
GPIO 13	SCK	SPI 时钟线
GPIO 11	MOSI	SPI 数据输出
GPIO 10	CS	片选信号
GPIO 8	DC	数据/命令选择
3.3V	VCC	电源正极
GND	GND	电源负极

2.2 代码

提示

此代码示例依赖 ssd1327.py 驱动库。该库基于社区开发者 mcauser 的 micropython-ssd1327 项目。

下载链接：micropython-ssd1327-master.zip

请将该库中的 ssd1327.py 文件上传到开发板的根目录中。

from machine import Pin, SPI
import ssd1327

# SPI 引脚配置
SCK_PIN = 13
MOSI_PIN = 11
CS_PIN = 10
DC_PIN = 8
RST_PIN = 9  # 复位引脚

# 初始化硬件 SPI
# 使用 id=1 (HSPI)，设置时钟频率为 10 MHz
spi = SPI(1, baudrate=10000000, sck=Pin(SCK_PIN), mosi=Pin(MOSI_PIN))

# 初始化显示器
oled = ssd1327.SSD1327_SPI(128, 128, spi, dc=Pin(DC_PIN), res=Pin(RST_PIN), cs=Pin(CS_PIN))

print("SSD1327 OLED test")

# 清屏 (填充黑色)
oled.fill(0)

# 显示文字
# framebuf.text(s, x, y, c)
# c 是颜色值，对于 4-bit 灰度，范围是 0-15。15 为最亮，0 为全黑。
oled.text("Hello,", 10, 10, 15)
oled.text("MicroPython!", 10, 25, 8)
oled.text("ESP32", 10, 40, 1) # 亮度较低的文字

# 使用 framebuf 绘制图像
# 绘制矩形框
oled.framebuf.rect(0, 0, 128, 128, 15)
# 绘制圆或椭圆
oled.framebuf.ellipse(0, 0, 128, 128, 15)

# 刷新显示
oled.show()

2.3 代码解析

1. from machine import Pin, SPI：导入 MicroPython 的 Pin 和 SPI 类。

2. SPI(1, baudrate=10000000, sck=Pin(SCK_PIN), mosi=Pin(MOSI_PIN))：初始化硬件 SPI。

   • 1：指定使用 ID 为 1 的 SPI 控制器。
   • baudrate=10000000：设置 SPI 时钟频率为 10 MHz。
   • sck、mosi：指定 SPI 的时钟和数据输出引脚。
   • 由于 OLED 显示屏通常只需要接收数据，因此本示例未配置 miso 引脚。

3. ssd1327.SSD1327_SPI(...)：创建 SSD1327 显示屏对象。

   • 128, 128：指定屏幕的分辨率。
   • spi：传入已初始化的 SPI 对象。
   • dc、res、cs：分别指定数据/命令选择引脚、复位引脚和片选引脚。

4. oled.fill(0)：清空屏幕缓冲区（填充黑色）。

5. oled.text(...)：在缓冲区写入文本。

   • 第一个参数为要显示的文本内容。
   • 第二个参数为文本的 x 坐标。
   • 第三个参数为文本的 y 坐标。
   • 第四个参数为颜色值（亮度）。SSD1327 支持 16 级灰度（4-bit），因此可传入 0-15 之间的整数来控制亮度。15 为最亮，0 为全黑。

6. 关于 framebuf 模块:

   • ssd1327 驱动库基于 MicroPython 内置的 framebuf（Frame Buffer，帧缓冲）模块构建。framebuf 提供了一套标准的图形绘制 API，包括绘制文本、线条、矩形、圆形等基本图形。
   • 在代码中，oled.framebuf.rect() 和 oled.framebuf.ellipse() 等方法直接调用了 framebuf 的绘图功能。
   • framebuf 支持多种颜色格式和绘图操作，是 MicroPython 中进行图形显示的标准工具。更多绘图方法和详细用法，请参考 MicroPython framebuf 官方文档。

7. oled.show(): 将缓冲区的数据发送到 OLED 屏幕，更新显示内容。在调用此方法之前，屏幕内容不会改变。

2.4 运行结果

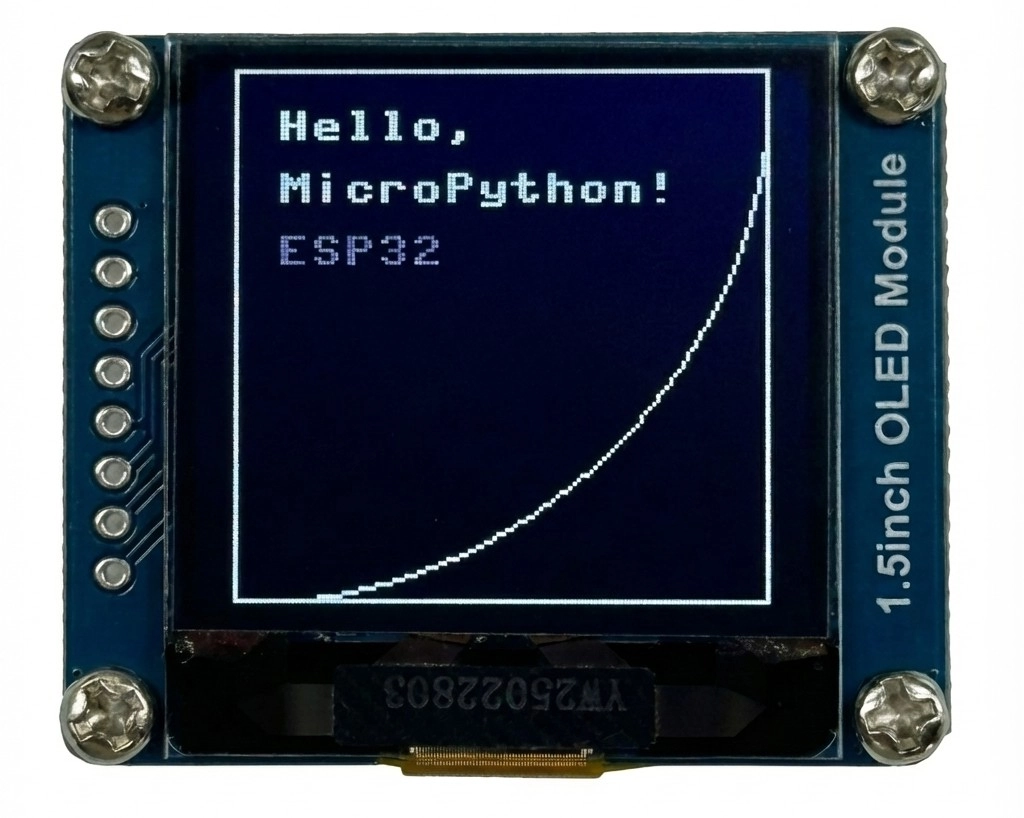

代码上传并运行后，OLED 屏幕将显示以下内容：

• 第一行显示高亮度的 "Hello,"。
• 第二行显示中等亮度的 "MicroPython!"。
• 第三行显示低亮度的 "ESP32"。
• 屏幕上还会显示一个矩形框和一个内切的圆。

3. 相关链接

• MicroPython - ESP32 快速参考 - SPI
• MicroPython - machine.SPI
• micropython-ssd1327 驱动库
• A Resolution to Redefine SPI Signal Names | OSHWA
• New SPI Terminology | OSHWA
