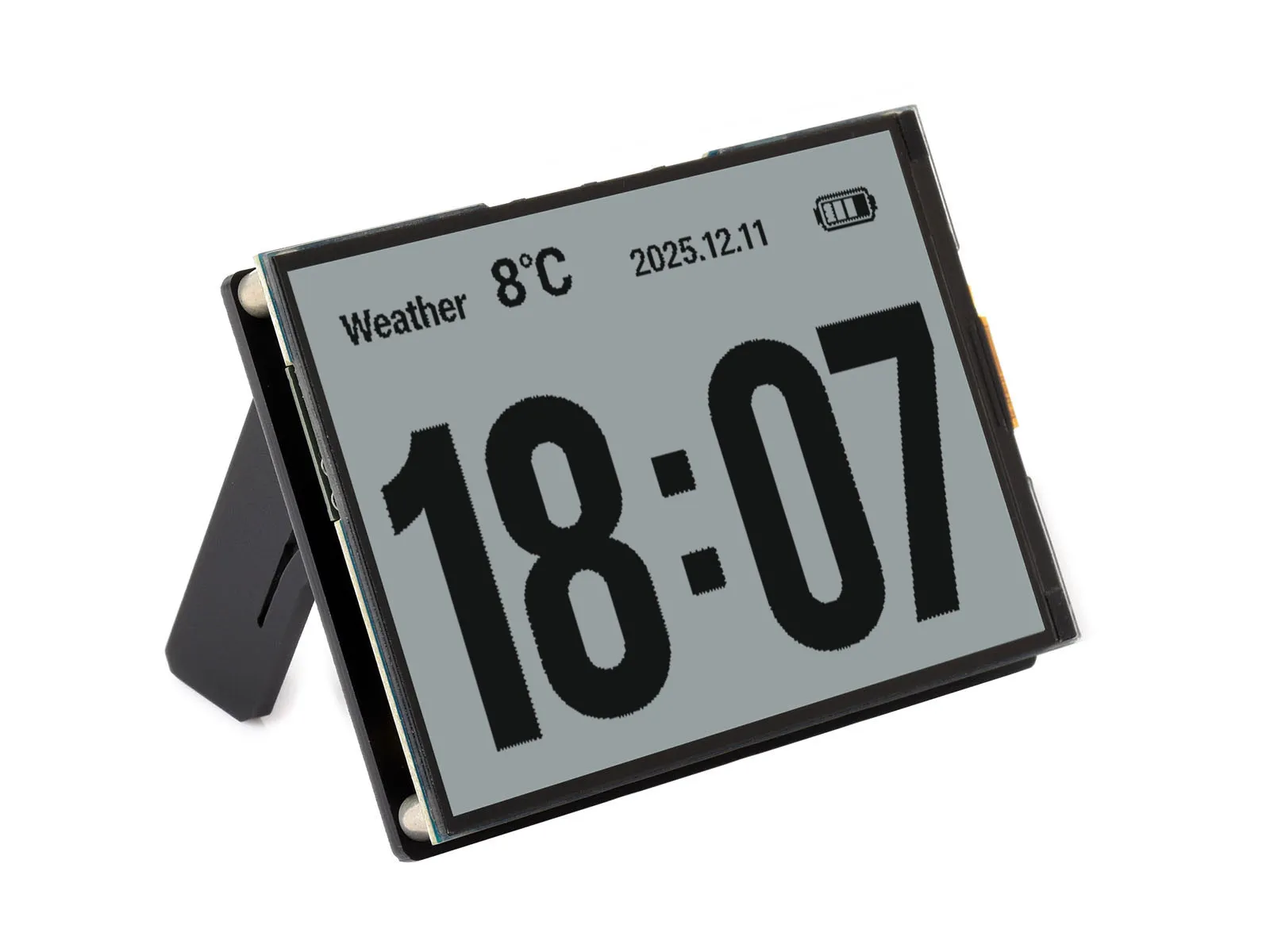

ESP32-S3-RLCD-4.2
本产品是一款基于 ESP32-S3 的全反射屏 AIoT 开发板，支持 Wi-Fi 与 BLE 双模通信，搭载 4.2 英寸全反射显示屏 (RLCD)，低功耗，显示效果接近墨水屏，更快的刷新响应。板载音频编解码电路、双麦克风、喇叭、SHTC3 高精度温湿度传感器、Micro SD 卡槽，RTC 接口以及电池充放电管理电路等，并预留 USB、UART、I2C 和多路 GPIO 接口，方便扩展。支持 AI 语音、温湿度监测与物联网控制，适用于 DIY 桌面智能摆件、电子日历、AI 智能体等，也可用于产品原型开发。
产品特性
- 搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
- 支持 2.4GHz Wi-Fi 和 Bluetooth 5 (LE)，内置天线
- 内置 512KB SRAM 和 384KB ROM，同时叠封集成 16MB Flash 与 8MB PSRAM
- 搭载 4.2 英寸全反光屏，分辨率 300 × 400，具有反射成像、无需背光等特性
- 配备双麦克风阵列，可实现降噪和回声消除等音频算法，适合精准的语音识别和近场 / 远场语音唤醒应用
- 板载 PCF85063 RTC 实时时钟与 SHTC3 温湿度传感器，可实现精准 RTC 时间管理及温湿度监测
- 板载 18650 锂电池座及 RTC 备用电池座 （需要使用可充电 RTC 电池），支持主供电与 RTC 独立续航双模式
- 板载 Micro SD 卡槽，可外接 Micro SD 卡存储图片或文件
- 板载 KEY、BOOT 两个可自定义功能的侧边按钮，方便使用按钮进行自定义功能开发
- 预留 2 × 8 排母接口 (2.54mm 间距)，方便客户外接扩展使用
资源简介
- ESP32-S3-WROOM-1-N16R8 Wi-Fi 和蓝牙 SoC，240MHz 运行频率，叠封 16MB Flash 和 8MB PSRAM
- ES7210 ADC 芯片实现回声消除电路
- ES8311 低功耗音频编解码芯片
- BOOT 按键 按住 BOOT 键，重新上电可强制进入下载模式
- PWR 按键 长按下电，单击上电
- KEY 按键 自定义功能按键
- SHTC3 温湿度传感器 提供环境温湿度测量，便于实现环境监测功能
- PCF85063 RTC 时钟芯片，支持时间保持功能
- MX1.25 2PIN 扬声器接口 音频输出信号，外接扬声器
- RTC 独立电源接口 仅支持 PH1.0 可充电的 RTC 电池
- 2 × 8PIN 2.54mm 间距排母
- 18650 电池座
- 双麦克风阵列设计 双麦克风阵列，搭配 ES7210 可实现回声消除
- CHG 充电指示灯 电池充满指示灯熄灭
- WRN 警告指示灯 电池反接指示灯常亮
- Type-C 接口 用于烧录程序和日志打印
- Micro SD 卡槽 支持 FAT32 格式的 SD 卡，用于数据扩展

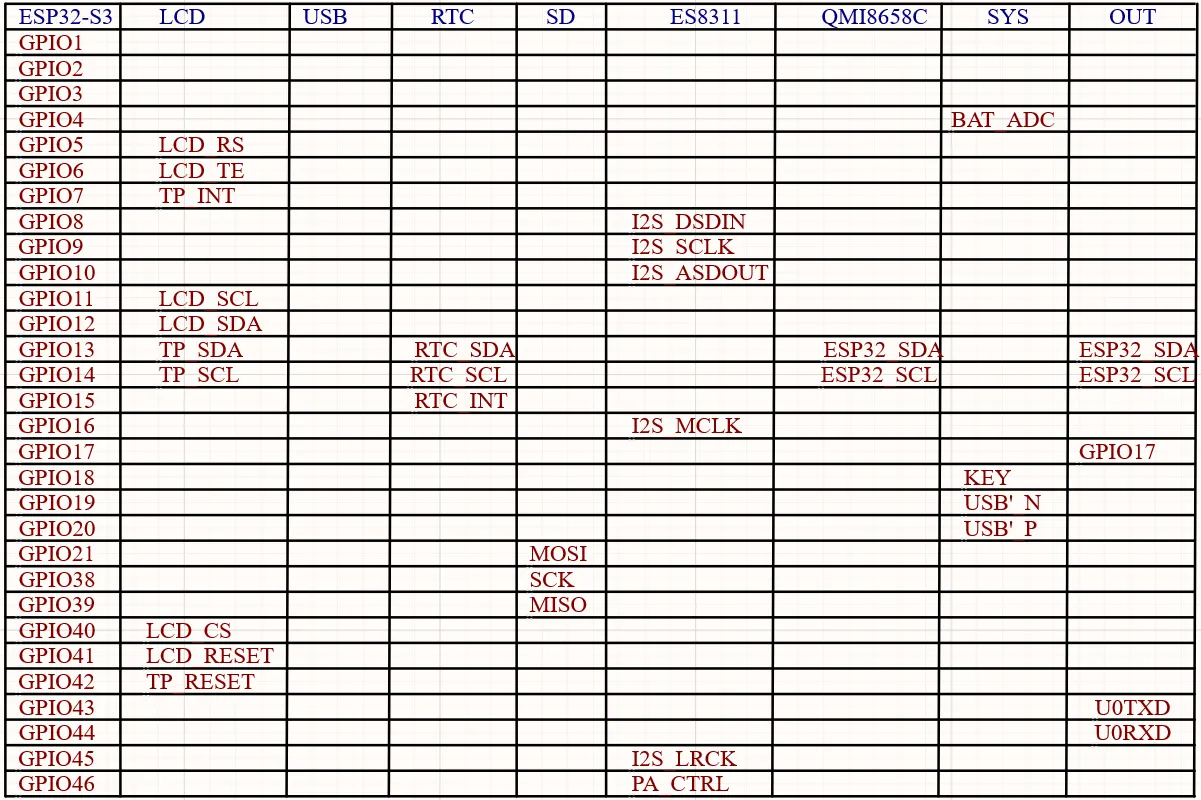

接口介绍

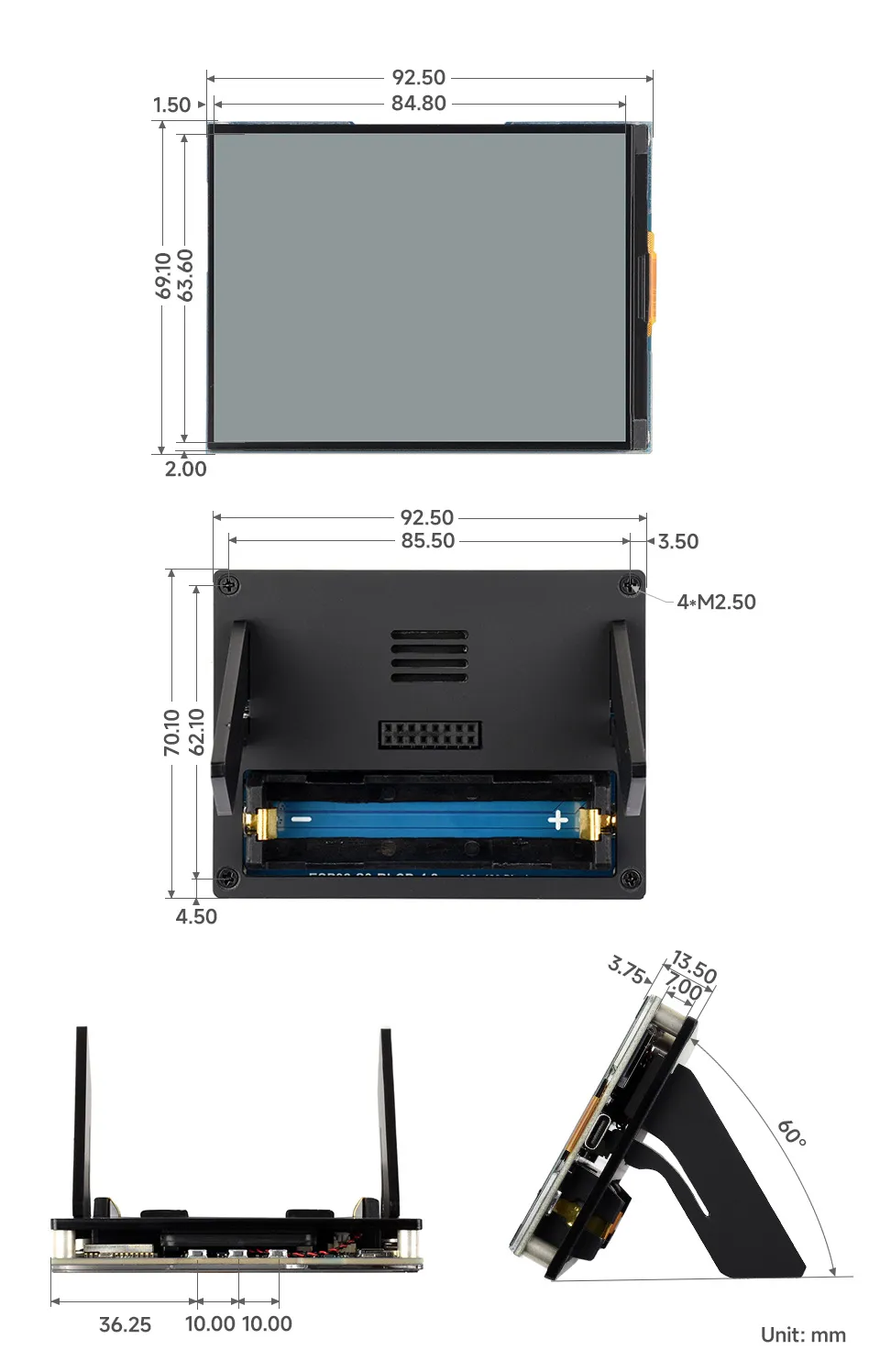

产品尺寸
开发方式
ESP32-S3-RLCD-4.2 支持 Arduino IDE 和 ESP-IDF 两种开发框架，为开发者提供灵活的选择，您可以根据项目需求和个人偏好选择合适的开发工具。
两种开发方式各有优势，开发者可根据自身需求和技能水平选择。Arduino 简单易学、上手快，适合初学者和非专业人士；ESP-IDF 则提供更高级的开发工具和更强的控制能力，适合有专业背景或对性能要求较高的开发者，更适用于复杂项目开发。
-
Arduino IDE 是一款便捷灵活、易于上手的开源电子原型平台。无需太多基础知识，简单学习后即可快速开发。Arduino 拥有庞大的全球用户社区，提供海量开源代码、项目示例和教程，以及丰富的库资源，封装了复杂功能，让开发者能够快速实现各种功能。您可以参考 Arduino IDE 开发环境搭建教程 完成初始设置，教程中同时提供了相关示例程序供参考。
-
ESP-IDF 全称 Espressif IoT Development Framework，是乐鑫科技为 ESP 系列芯片推出的专业开发框架。它基于 C 语言开发，包含编译器、调试器、烧录工具等，支持命令行或集成开发环境（如 Visual Studio Code 配合 Espressif IDF 插件）开发，插件提供代码导航、项目管理、调试等功能。我们推荐使用 VS Code 进行开发，具体配置过程可参考 ESP-IDF (VS Code) 开发环境搭建教程，教程中同时提供了相关示例程序供参考。
