蓝牙 (Bluetooth)

ESP32 系列芯片内置了强大的蓝牙功能，使其成为智能穿戴、无线传感和设备间近场通信的理想选择。蓝牙技术分为两种主要类型：

• 经典蓝牙 (Bluetooth Classic)：为持续性、高吞吐量的数据传输设计，常见于无线音频设备。
• 低功耗蓝牙 (Bluetooth Low Energy, BLE)：专为低功耗、间歇性、小数据包通信而优化，是物联网（IoT）应用的主流选择，如智能手环、无线传感器。

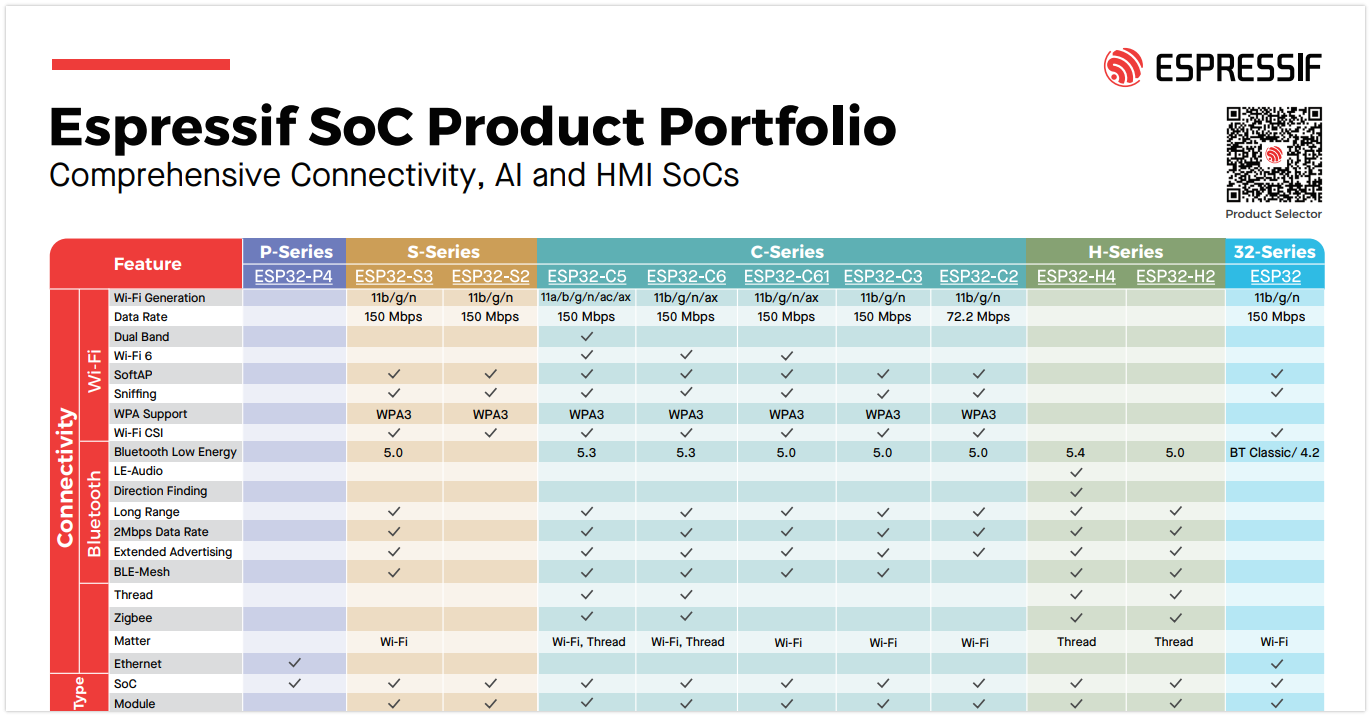

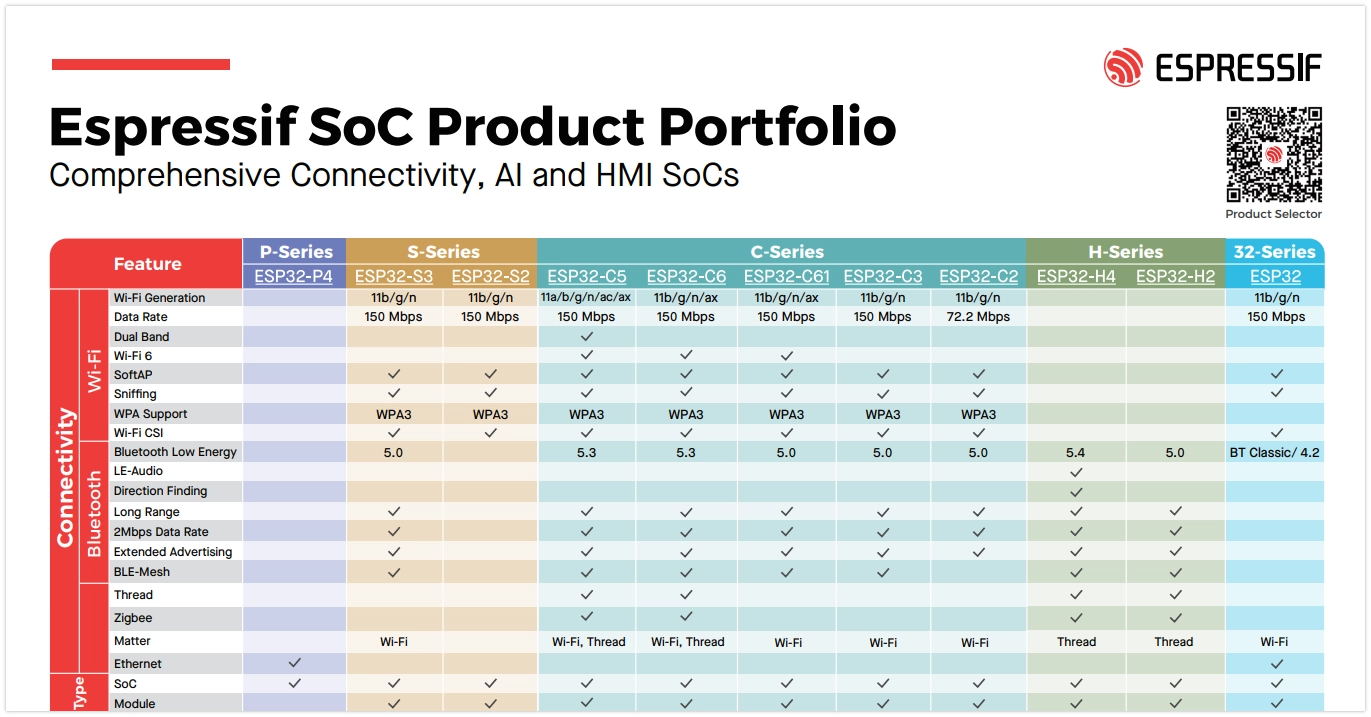

ESP32 芯片的蓝牙支持情况有所不同：经典的 ESP32 芯片同时支持经典蓝牙和 BLE；而后续的新型号则专注于支持 BLE，以优化成本和功耗（具体支持情况请查看：ESP32 产品概览）。在物联网、可穿戴设备等领域，BLE 因其低功耗和高兼容性成为首选。

本教程将聚焦于低功耗蓝牙（BLE）技术的应用。

BLE 基础概念

BLE 通信基于以下两个核心：

• GAP（Generic Access Profile） - 通用访问规范：描述设备广播、发现、连接的规则。例如，ESP32 广播自己的存在，手机进行扫描和连接。
• GATT（Generic Attribute Profile）- 通用属性规范：定义 BLE 设备之间的数据结构和通讯方式。GATT 层由“服务（Service）”和“特征（Characteristic）”组成，每个数据项都有唯一的 UUID。

GAP（Generic Access Profile）

GAP 负责管理设备的连接和广播，并定义了设备在蓝牙通信中的角色。

GAP 定义了两种主要角色：

• 外围设备 (Peripheral): 通常是拥有数据的设备，如传感器。它通过广播（Advertising）来宣告自身存在，等待被连接。在示例中，ESP32 将主要扮演此角色。
• 中央设备 (Central): 通常是功能更强大的设备，如智能手机或电脑。它通过扫描（Scanning）来发现外围设备，并发起连接。

GAP 通过以下过程实现设备间的交互：

• 广播 (Advertising): 外围设备周期性地发送广播包，其中包含设备名称、服务 UUID 等信息，以便中央设备发现。
• 扫描 (Scanning): 中央设备监听广播信道，接收并解析来自外围设备的广播包。
• 建立连接 (Connecting): 中央设备向其选定的外围设备发起连接请求，一旦外围设备接受，两者便建立起一对一的连接。

GATT（Generic Attribute Profile）

GATT (Generic Attribute Profile) 在设备建立连接后生效，它定义了数据交换的框架和格式。GATT 基于一种客户端-服务器（Client-Server）架构。这两个角色通常与 GAP 角色直接对应：

• GATT 服务器 (Server): 即拥有数据的设备（通常对应 GAP 的外围设备），它存储并提供数据。
• GATT 客户端 (Client): 即访问数据的设备（通常对应 GAP 的中央设备），它向服务器发送读/写请求。

GATT 中的数据以一种标准化的层级结构组织：

• 服务 (Service) 一个服务是多个相关“特征”的逻辑集合，代表设备的一项功能。每个服务由一个唯一的 UUID 标识。例如，“电池服务 (Battery Service)”可能包含一个“电量水平 (Battery Level)”特征。

• 特征 (Characteristic) 特征是数据交换的基本单元，封装了一个具体的数据值。一个完整的特征包含：

  • 值 (Value): 存储的实际数据。
  • 属性 (Properties): 定义客户端可对“值”执行的操作，常见的有：
    • Read: 允许客户端读取值。
    • Write: 允许客户端写入值。
    • Notify: 允许服务器在值改变时，主动将新值发送给客户端。
    • Indicate: 与 Notify 类似，但需要客户端确认收到。
  • 声明 (Declaration): 包含特征的属性、UUID 和在服务中的位置。

• 描述符 (Descriptor) 描述符是可选的，它为特征提供附加的元数据（metadata）。例如，它可以用来提供一个人类可读的描述（如 "Temperature Measurement"）、指明值的单位（如 "Celsius"）或定义一个有效的数值范围。

• UUID (Universally Unique Identifier) UUID 是用于唯一标识服务、特征和描述符的 128 位数字。为了方便，蓝牙技术联盟 (SIG) 为通用功能预定义了一套官方的短 UUID（通常为 16 位），例如 0x180F 代表电池服务。当开发自定义应用时，应使用随机生成的完整 128 位 UUID，以确保全局唯一性。所有已分配的标准 UUID 可在 SIG 官网 查询。

示例 1：向蓝牙发送数据（外围设备）

本示例将 ESP32 配置为外围设备，读取电位器的模拟值，并通过一个 BLE 特征 (Characteristic) 将其发布。可以使用手机 App （如 LightBlue) 作为中央设备连接 ESP32，并读取该特征的值。

搭建电路

需要使用的器件有：

• 电位器 * 1
• 面包板 * 1
• 导线
• ESP32 开发板

按照下面接线图连接电路：

ESP32-S3-Zero 引脚图

代码

提示

为了确保 BLE 设备的唯一性，最佳实践是使用您自己生成的 UUID，而不是直接复制教程中的。您可以使用在线工具（如 Online UUID Generator）来生成新的 UUID。

#include <BLEDevice.h>
#include <BLEServer.h>
#include <BLEUtils.h>
#include <BLE2902.h>

// 全局变量
BLEServer *pServer = NULL;
BLECharacteristic *pPotentiometerCharacteristic = NULL;
bool deviceConnected = false;

// 电位器相关的定义
const int POTENTIOMETER_PIN = 7;  // 电位器连接到 GPIO 7
uint16_t lastPotValue;            // 用于存储上一次的电位器读数 (0-4095)

// 为服务和特征定义 UUID
#define SERVICE_UUID "4fafc201-1fb5-459e-8fcc-c5c9c331914b"
#define POTENTIOMETER_CHARACTERISTIC_UUID "1b9a473a-4493-4536-8b2b-9d4133488256"

// 服务器回调类，用于处理连接和断开事件
class MyServerCallbacks : public BLEServerCallbacks {
  void onConnect(BLEServer *pServer) {
    deviceConnected = true;
    Serial.println("Device Connected");
  }

  void onDisconnect(BLEServer *pServer) {
    deviceConnected = false;
    Serial.println("Device Disconnected, restarting advertising...");
    // 当设备断开连接时，立即重新开始广播
    pServer->getAdvertising()->start();
  }
};

void setup() {
  Serial.begin(115200);
  Serial.println("Starting BLE Potentiometer example...");

  // 初始化电位器输入
  lastPotValue = analogRead(POTENTIOMETER_PIN);

  // 1. 初始化 BLE 设备
  BLEDevice::init("ESP32_Potentiometer");

  // 2. 创建 BLE 服务器并设置回调
  pServer = BLEDevice::createServer();
  pServer->setCallbacks(new MyServerCallbacks());

  // 3. 创建 BLE 服务
  BLEService *pService = pServer->createService(SERVICE_UUID);

  // 4. 创建 BLE 特征
  pPotentiometerCharacteristic = pService->createCharacteristic(
    POTENTIOMETER_CHARACTERISTIC_UUID,
    BLECharacteristic::PROPERTY_READ |    // 可读
      BLECharacteristic::PROPERTY_NOTIFY  // 可订阅通知
  );
  pPotentiometerCharacteristic->addDescriptor(new BLE2902());  // 添加 2902 描述符，用于接收启用订阅的指令

  // 设置初始值
  pPotentiometerCharacteristic->setValue(lastPotValue);

  // 5. 启动服务
  pService->start();

  // 6. 启动广播
  pServer->getAdvertising()->start();
  Serial.println("BLE Server started, waiting for a client connection...");
}

void loop() {
  // 只有当设备连接时，才需要检查电位器状态
  if (deviceConnected) {
    uint16_t currentPotValue = analogRead(POTENTIOMETER_PIN);

    // 为了防止模拟信号抖动导致的数据泛滥，只有当值变化超过一个阈值时才发送
    if (abs(currentPotValue - lastPotValue) > 30) {
      lastPotValue = currentPotValue;

      // 更新特征的值并通过 notify 发送给客户端
      pPotentiometerCharacteristic->setValue(currentPotValue);
      pPotentiometerCharacteristic->notify();

      Serial.print("Potentiometer value changed to: ");
      Serial.println(currentPotValue);
    }

    delay(50);
  }
}

代码解析

• #include <BLE...>: 引入 ESP32 BLE 功能所需的核心库。

  • BLEDevice.h: 核心设备库，用于初始化 BLE 栈。
  • BLEServer.h: 用于创建 BLE 服务器（外围设备）。
  • BLEUtils.h: 提供 BLE 相关的辅助工具。
  • BLE2902.h: 提供对标准 0x2902 描述符的支持，这是客户端启用 Notify 或 Indicate 所必需的。

• SERVICE_UUID 和 POTENTIOMETER_CHARACTERISTIC_UUID：

  128 位自定义 UUID，用于唯一标识服务和特征。实际项目中建议使用在线 UUID 生成器创建。

• MyServerCallbacks 类： 继承自 BLEServerCallbacks。通过重写 onConnect 和 onDisconnect 方法，可以定义当有客户端连接或断开时需要执行的动作。这里我们用它来更新 deviceConnected 标志位，并打印日志。当设备断开时自动重新开始广播。

• setup() 函数：

  • BLEDevice::init("ESP32_Potentiometer");: 初始化 BLE 设备并设置设备名称，该名称在蓝牙扫描时显示。
  • pServer = BLEDevice::createServer();: 创建一个 GATT 服务器实例。
  • pServer->setCallbacks(...): 将服务器事件（连接/断开）与我们自定义的回调类关联起来。
  • pService = pServer->createService(...): 在服务器上创建一个服务，并指定其 UUID。
  • pPotentiometerCharacteristic = pService->createCharacteristic(...): 在服务中创建一个特征。第二个参数是特征的属性，这里 PROPERTY_READ 表示可读，PROPERTY_NOTIFY 表示支持通知。
  • pPotentiometerCharacteristic->addDescriptor(new BLE2902());: 为特征添加一个标准的 CCCD (Client Characteristic Configuration Descriptor)。客户端特征配置描述符，这是启用通知功能的必要组件。
  • pPotentiometerCharacteristic->setValue(...): 设置特征的初始值。
  • pService->start() 和 pServer->getAdvertising()->start(): 依次启动服务和广播，使设备变得可见并可连接。

• loop() 函数：

  • if (deviceConnected): 仅在有客户端连接时才执行逻辑，以节省资源。
  • if (abs(currentPotValue - lastPotValue) > 30): 这是一个简单的去抖和数据过滤逻辑。只有当电位器读数变化超过一个阈值时，才更新并发送数据，避免因模拟信号的微小抖动而频繁发送无效数据。
  • pPotentiometerCharacteristic->setValue(...): 更新特征的值。
  • pPotentiometerCharacteristic->notify(): 将更新后的值主动推送给所有已订阅此特征的客户端。

运行结果

提示

本示例需要使用蓝牙调试工具，如 LightBlue。iOS 用户可在 Apple Store 下载，安卓用户可在应用商店搜索 LightBlue 下载。

打开 LightBlue，按照下面步骤操作：

首先，搜索“ESP32”，找到“ESP32_Potentiometer”设备并点击“Connect”连接。在设备详情页中，找到特征，可以看到已开启可读和可订阅功能，然后点击进入。点击右上角的“HEX”设置数据类型，以便后续查看数据。

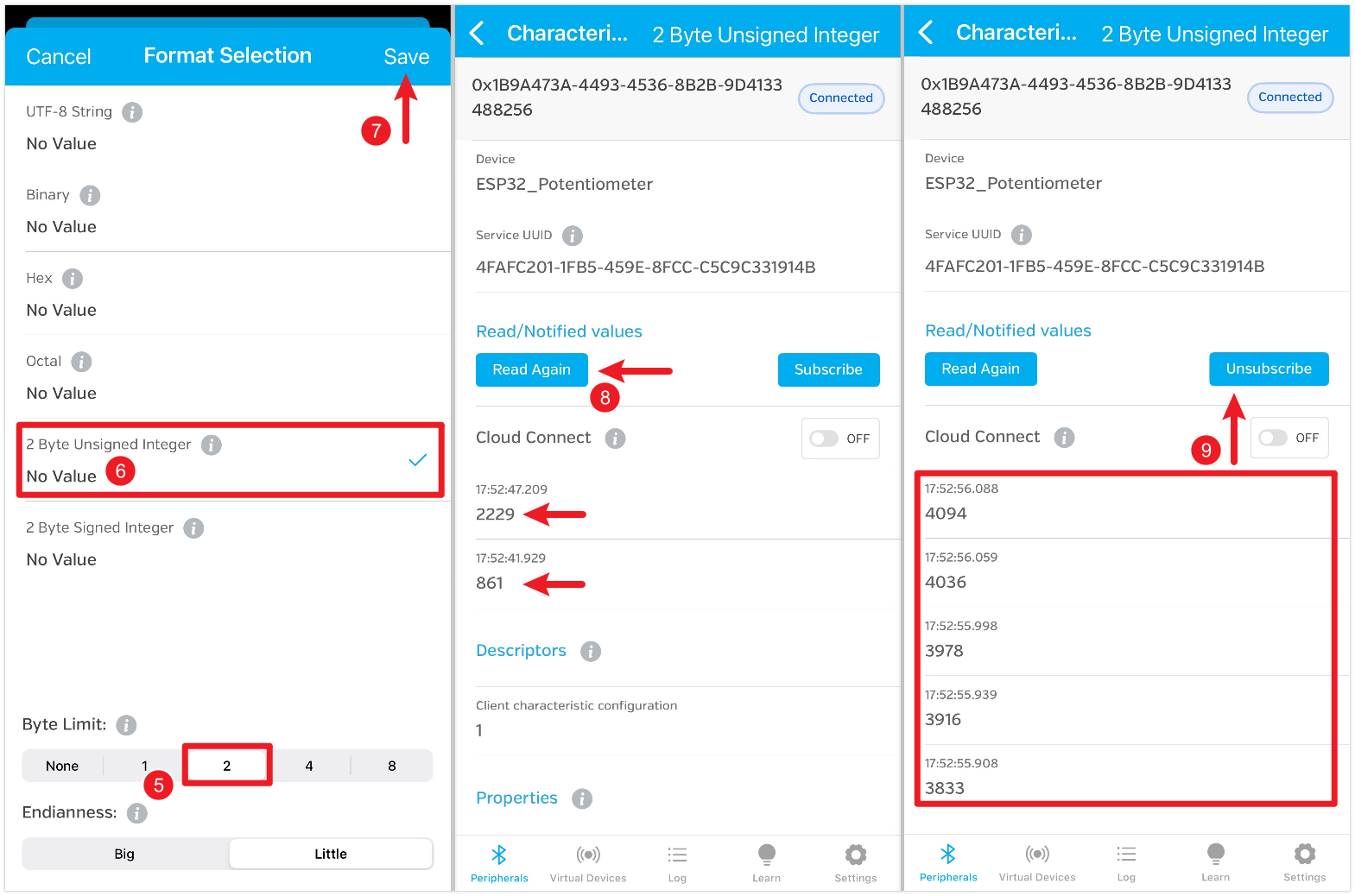

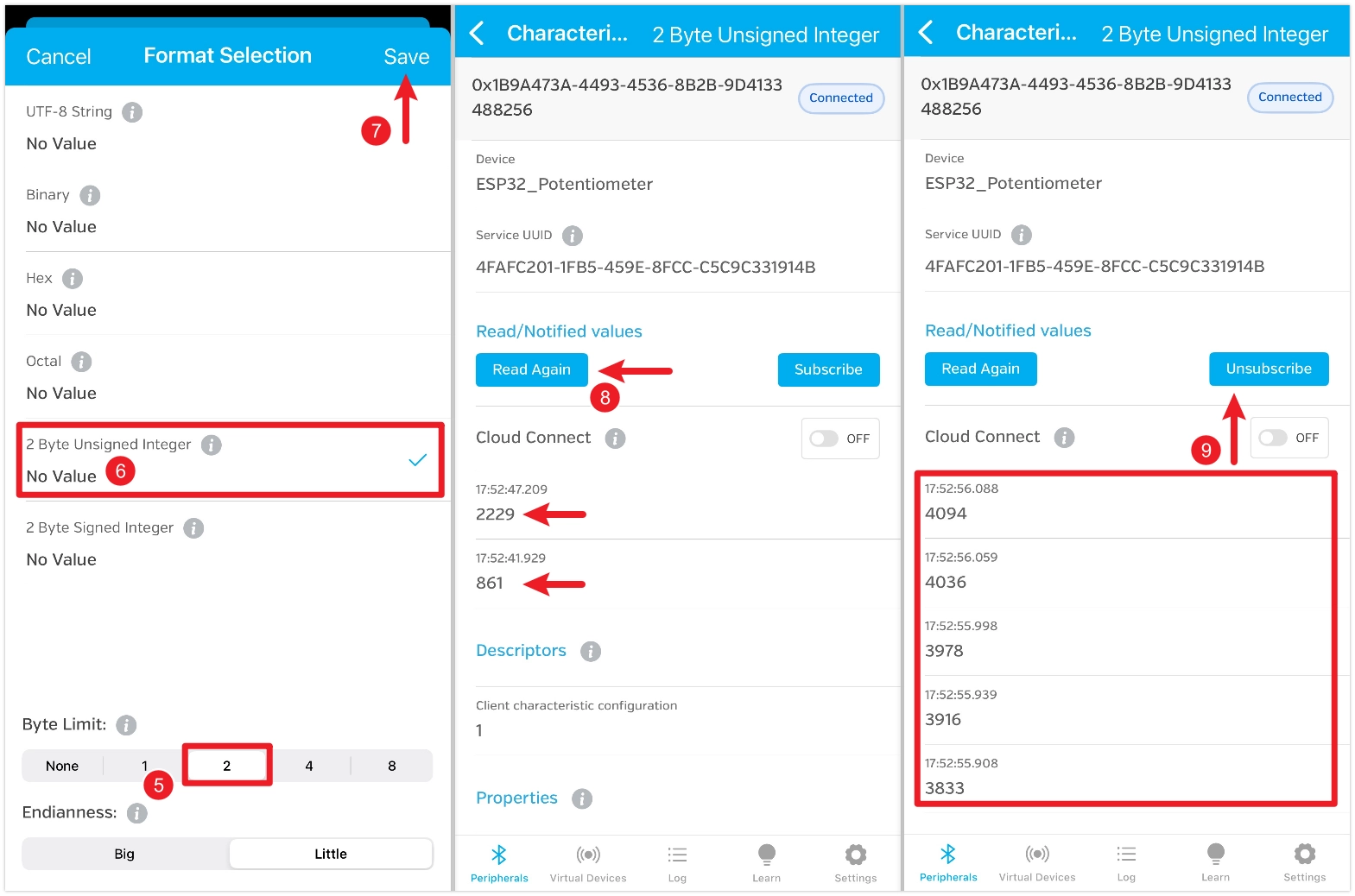

设置“Byte Limit”为 2，并选择“2 Byte Unsigned Integer”，然后保存。保存后返回特征详情页，点击“Read”读取数据。转动电位器，再次读取即可看到变化。也可以点击“Subscribe”订阅数据，当转动电位器时数值会自动刷新。

示例 2：从蓝牙读取数据（外围设备）

本示例将 ESP32 配置为外围设备，创建一个可写的 BLE 特征。手机 App （如 LightBlue) 可向该特征写入特定值（如 0 或 1），以控制连接在 ESP32 上的 LED 的亮灭。

搭建电路

需要使用的器件有：

• LED * 1
• 330Ω 电阻 * 1
• 面包板 * 1
• 导线
• ESP32 开发板

按照下面接线图连接电路：

ESP32-S3-Zero 引脚图

代码

#include <BLEDevice.h>
#include <BLEServer.h>
#include <BLEUtils.h>
#include <BLE2902.h>

// 全局变量
BLEServer *pServer = NULL;
BLECharacteristic *pLedCharacteristic = NULL;
bool deviceConnected = false;

// LED 相关的定义
const int LED_PIN = 7;  // LED 连接到 GPIO 7
uint8_t ledState = 0;   // 用于存储 LED 的状态 (0: OFF, 1: ON)

// 为服务和特性定义 UUID （请使用您自己生成的 UUID 以避免冲突）
#define SERVICE_UUID "48407a44-6e13-4d28-a559-210de862bc29"
#define LED_CHARACTERISTIC_UUID "539ca2ac-09e5-49be-90da-3b157549eac3"

// 服务器回调类，用于处理连接和断开事件
class MyServerCallbacks : public BLEServerCallbacks {
  void onConnect(BLEServer *pServer) {
    deviceConnected = true;
    Serial.println("Device Connected");
  }

  void onDisconnect(BLEServer *pServer) {
    deviceConnected = false;
    Serial.println("Device Disconnected, restarting advertising...");
    // 当设备断开连接时，立即重新开始广播
    pServer->getAdvertising()->start();
  }
};

// 特性回调类，用于处理客户端的写入请求
class MyLedCallbacks : public BLECharacteristicCallbacks {
  // 当客户端向该特性写入数据时，此函数被调用
  void onWrite(BLECharacteristic *pCharacteristic) {
    // 获取客户端发送过来的数据
    String value_str = pCharacteristic->getValue();

    if (value_str.length() > 0) {
      // 我们只关心第一个字节
      uint8_t command = value_str[0];

      Serial.print("Received command: ");
      Serial.println(command);

      // 根据收到的命令控制 LED
      if (command == 1) {
        Serial.println("Turning LED ON");
        digitalWrite(LED_PIN, HIGH);
        ledState = 1;
      } else if (command == 0) {
        Serial.println("Turning LED OFF");
        digitalWrite(LED_PIN, LOW);
        ledState = 0;
      } else {
        Serial.print("Unknown command: ");
        Serial.println(command);
      }

      // 更新特征值以反映当前 LED 状态，确保客户端读取时获得正确信息。
      pLedCharacteristic->setValue(&ledState, 1);
    }
  }
};

void setup() {
  Serial.begin(115200);
  Serial.println("Starting BLE LED Control example...");

  // 初始化 LED 引脚
  pinMode(LED_PIN, OUTPUT);
  ledState = 0;

  // 1. 初始化 BLE 设备
  BLEDevice::init("ESP32_LED_Control");

  // 2. 创建 BLE 服务器并设置回调
  pServer = BLEDevice::createServer();
  pServer->setCallbacks(new MyServerCallbacks());

  // 3. 创建 BLE 服务
  BLEService *pService = pServer->createService(SERVICE_UUID);

  // 4. 创建 BLE 特性
  pLedCharacteristic = pService->createCharacteristic(
    LED_CHARACTERISTIC_UUID,
    BLECharacteristic::PROPERTY_READ |   // 可读
      BLECharacteristic::PROPERTY_WRITE  // 可写
  );

  // 为特性设置写入回调
  pLedCharacteristic->setCallbacks(new MyLedCallbacks());

  // 设置特性的初始值 (LED 初始状态为 OFF)
  pLedCharacteristic->setValue(&ledState, 1);

  // 5. 启动服务
  pService->start();

  // 6. 启动广播
  pServer->getAdvertising()->start();
  Serial.println("BLE Server started, waiting for a client connection...");
}

void loop() {
  // 主循环可以保持为空，因为所有的 BLE 事件都是通过回调函数异步处理的。
}

代码解析

• MyLedCallbacks 类： 继承自 BLECharacteristicCallbacks。它专门用于处理与特定特征相关的事件。通过重写 onWrite 方法，可以定义当客户端向这个特征写入数据时需要执行的动作。

• onWrite(BLECharacteristic *pCharacteristic):

  • String value_str = pCharacteristic->getValue();: 获取客户端写入的数据。数据以 std::string 的形式返回。
  • uint8_t command = value_str[0];: 从接收到的字符串中提取第一个字节作为命令。
  • digitalWrite(LED_PIN, ...): 根据命令控制 LED 的开关。
  • pLedCharacteristic->setValue(&ledState, 1);: 在处理完写入命令后，更新特征自身的值。这确保了当客户端执行读取操作时，能够获取到与 LED 物理状态一致的最新值。

• setup() 函数：

  • pLedCharacteristic = pService->createCharacteristic(...): 创建特征时，属性设置为 PROPERTY_READ | PROPERTY_WRITE，表示该特征既可被客户端读取，也可被客户端写入。
  • pLedCharacteristic->setCallbacks(new MyLedCallbacks());: 将我们自定义的 MyLedCallbacks 实例与 LED 特征绑定。这样，任何对该特征的写入操作都会触发 onWrite 方法。

运行结果

提示

本示例需要使用蓝牙调试工具，如 LightBlue。iOS 用户可在 Apple Store 下载，安卓用户可在应用商店搜索 LightBlue 下载。

打开 LightBlue，按照下面步骤操作：

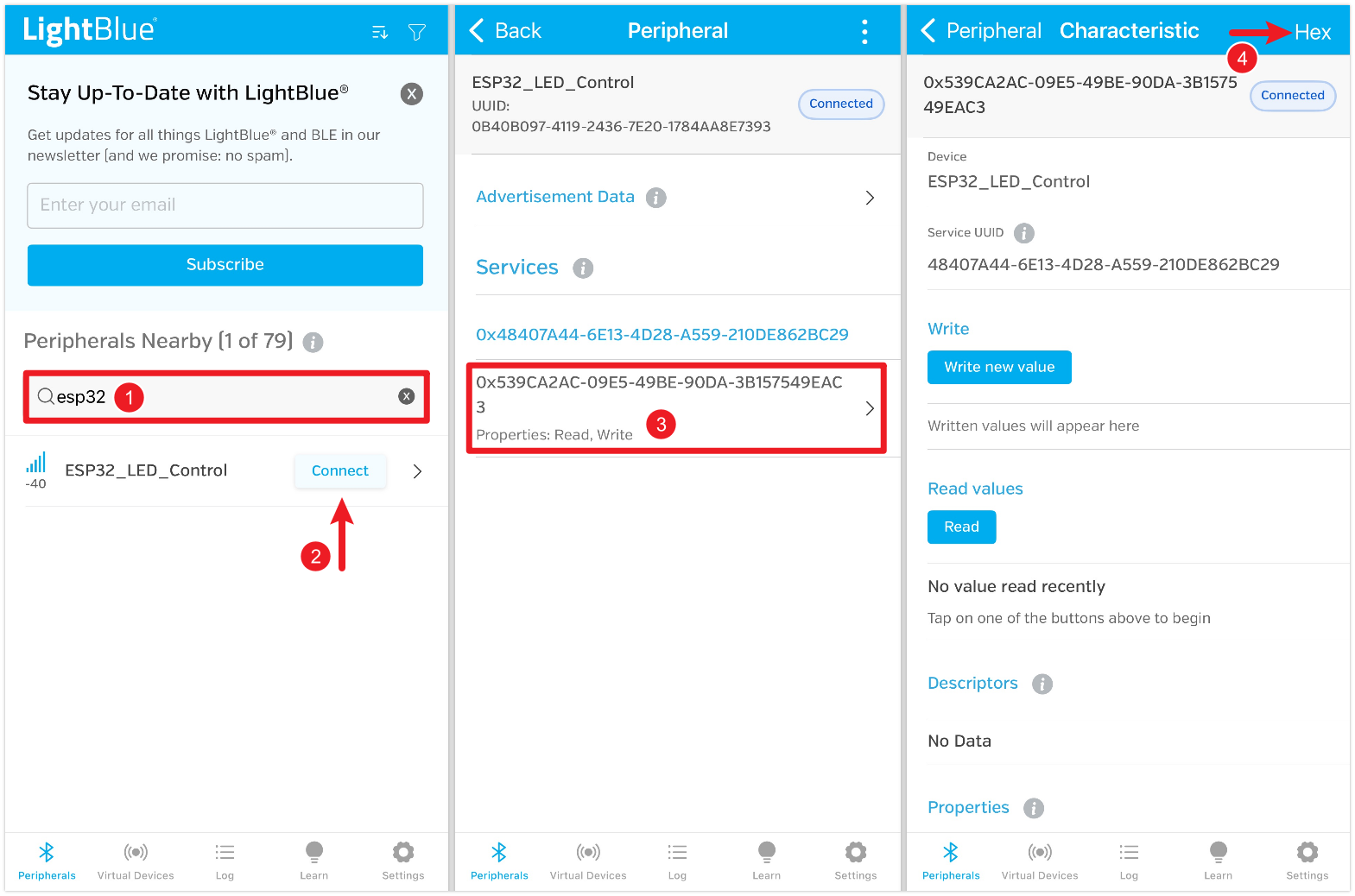

首先，搜索“ESP32”，找到“ESP32_LED_Control”设备并点击“Connect”连接。在设备详情页中，找到特征，可以看到已开启可读和可写功能，然后点击进入。点击右上角的“HEX”设置数据类型，以便后续查看数据。

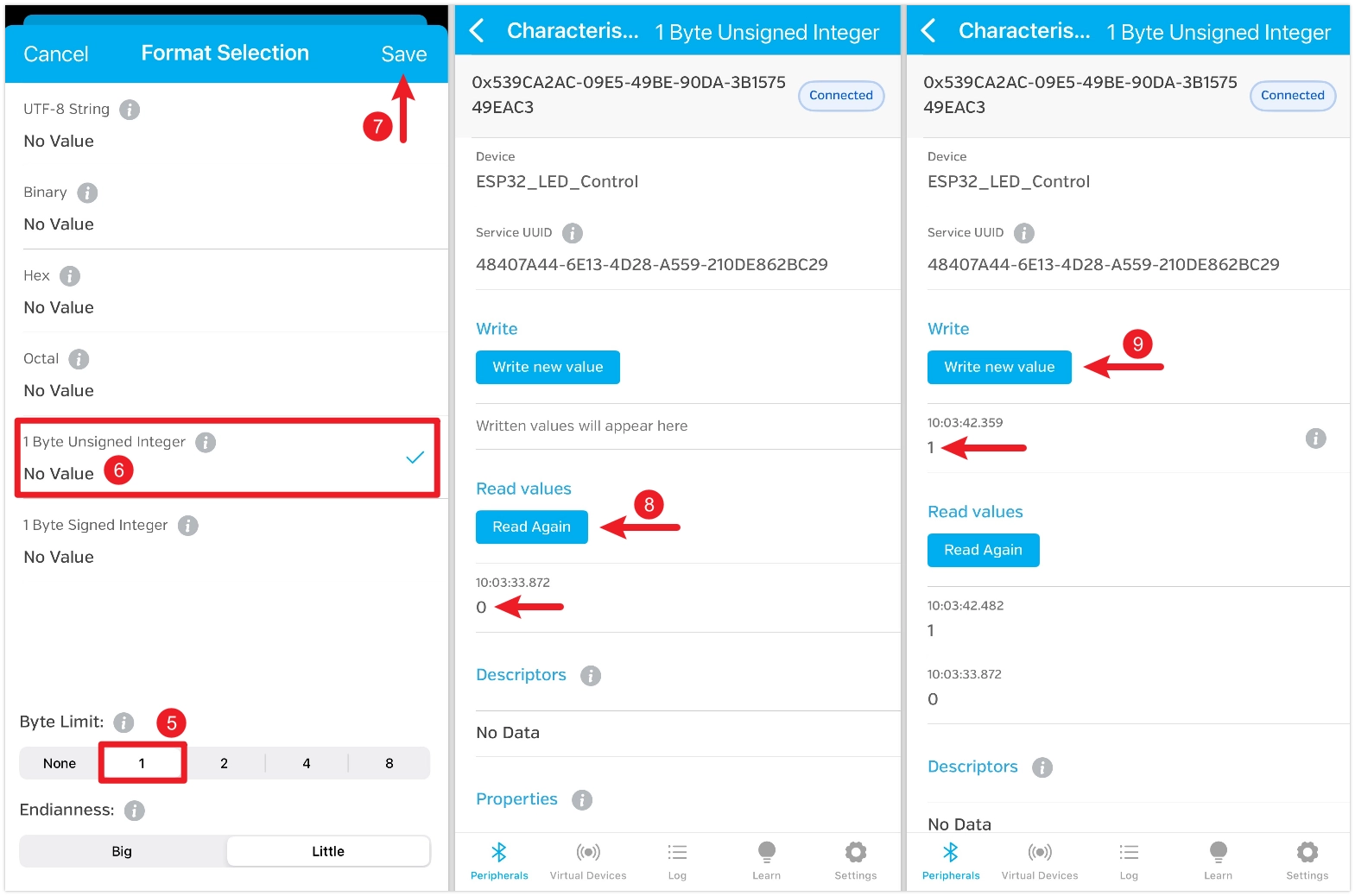

设置“Byte Limit”为 1，并选择“1 Byte Unsigned Integer”，然后保存。保存后返回特征详情页，点击“Read”读取数据。默认值为 0，此时 LED 为熄灭状态。点击“Write new value”, 写入数值 1，LED 随即亮起。

示例 3：ESP32 间蓝牙通信

通过 BLE，用一个 ESP32 连接的电位器，控制另一个 ESP32 连接的 LED。

搭建电路

需要使用的器件有：

• LED * 1
• 330Ω 电阻 * 1
• 电位器 * 1
• 面包板 * 2
• 导线
• ESP32 开发板 * 2

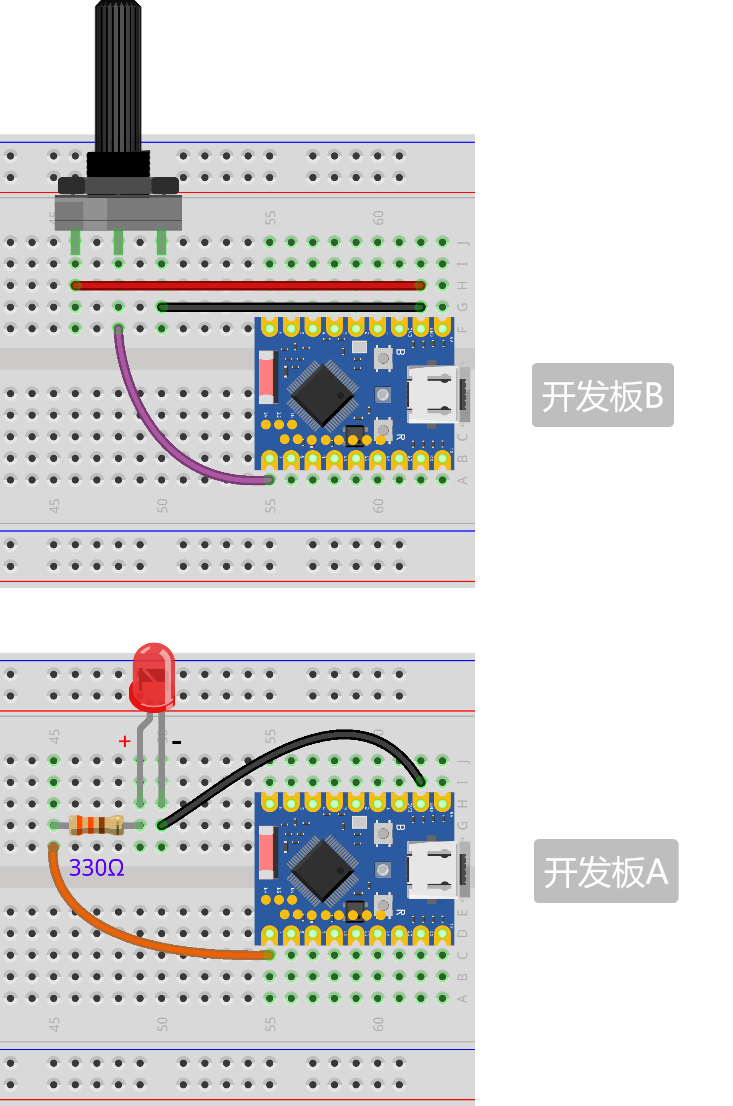

按照下面接线图连接电路：

ESP32-S3-Zero 引脚图

代码

ESP32 开发板 A 代码 （外围设备）

#include <BLEDevice.h>
#include <BLEServer.h>
#include <BLEUtils.h>

// 全局变量
BLEServer *pServer = NULL;
BLECharacteristic *pBrightnessCharacteristic = NULL;

bool deviceConnected = false;
bool newDataAvailable = false;
uint8_t brightness = 0;

// LED 相关定义
const int LED_PIN = 7; // LED 连接到 GPIO 7

// 为服务和特征定义唯一的 UUID
#define SERVICE_UUID "458063a1-02bf-4664-857e-16c1030be066"
#define BRIGHTNESS_CHARACTERISTIC_UUID "a5209632-66a9-411d-9353-9be5507790fa"

// 服务器回调类，用于处理连接和断开事件
class MyServerCallbacks : public BLEServerCallbacks {
  void onConnect(BLEServer *pServer) {
    deviceConnected = true;
    Serial.println("Client connected successfully");
  }

  void onDisconnect(BLEServer *pServer) {
    deviceConnected = false;
    Serial.println("Client disconnected, restarting advertisement");
    // 立即重新开始广播，以便客户端可以重新连接
    pServer->getAdvertising()->start();
  }
};

// 特征回调类，用于处理客户端的写入请求
class MyBrightnessCallbacks : public BLECharacteristicCallbacks {
  // 当客户端向该特征写入数据时，此函数被调用
  void onWrite(BLECharacteristic *pCharacteristic) {
    String value_str = pCharacteristic->getValue();

    if (value_str.length() > 0) {
      // 从接收的数据中获取亮度值
      brightness = value_str[0];
      newDataAvailable = true;
    }
  }
};

void setup() {
  Serial.begin(115200);
  Serial.println("Starting ESP32 BLE LED Controller");

  // 设置引脚为输出
  pinMode(LED_PIN, OUTPUT);

  // 1. 初始化 BLE 设备
  BLEDevice::init("ESP32_LED");

  // 2. 创建 BLE 服务器并设置回调
  pServer = BLEDevice::createServer();
  pServer->setCallbacks(new MyServerCallbacks());

  // 3. 创建 BLE 服务
  BLEService *pService = pServer->createService(SERVICE_UUID);

  // 4. 创建 BLE 特征
  pBrightnessCharacteristic = pService->createCharacteristic(
    BRIGHTNESS_CHARACTERISTIC_UUID,
    BLECharacteristic::PROPERTY_WRITE // 只允许写入
  );

  // 为特征设置写入回调
  pBrightnessCharacteristic->setCallbacks(new MyBrightnessCallbacks());

  // 5. 启动服务
  pService->start();
  Serial.println("BLE service started");

  // 6. 启动广播
  BLEAdvertising *pAdvertising = BLEDevice::getAdvertising();
  pAdvertising->addServiceUUID(SERVICE_UUID);
  pAdvertising->setScanResponse(true);
  pServer->getAdvertising()->start();

  Serial.println("Advertisement started, ready for connections");
}

void loop() {
  if (newDataAvailable) {
    // 重置标志位，防止重复处理
    newDataAvailable = false;

    Serial.print("Brightness received: ");
    Serial.println(brightness);

    // 设置 LED 亮度
    analogWrite(LED_PIN, brightness);
  }
}

ESP32 开发板 B 代码 （中心设备）

#include <BLEDevice.h>

// 要连接的服务器的服务和特征 UUID （必须与服务器代码一致）
#define SERVICE_UUID "458063a1-02bf-4664-857e-16c1030be066"
#define BRIGHTNESS_CHARACTERISTIC_UUID "a5209632-66a9-411d-9353-9be5507790fa"

// 全局变量
static boolean doConnect = false;
static boolean connected = false;
static BLEAddress *pServerAddress;
static BLERemoteCharacteristic *pRemoteCharacteristic;

// 电位器相关定义
const int POTENTIOMETER_PIN = 7;  // 电位器连接到 GPIO 7
uint8_t lastBrightness = 0;       // 存储上一次发送的亮度值 (0-255)

class MyClientCallbacks : public BLEClientCallbacks {
  void onConnect(BLEClient *pclient) {}

  void onDisconnect(BLEClient *pclient) {
    connected = false;
    Serial.println("onDisconnect: Client Disconnected");
  }
};

// 连接服务器的函数
bool connectToServer(BLEAddress pAddress) {
  Serial.print("Connecting to ");
  Serial.println(pAddress.toString().c_str());

  BLEClient *pClient = BLEDevice::createClient();
  Serial.println(" - Client created");

  pClient->setClientCallbacks(new MyClientCallbacks());

  // 连接到远程 BLE 服务器
  if (!pClient->connect(pAddress)) {
    Serial.println(" - Connection failed");
    return false;
  }
  Serial.println(" - Connected to server");

  // 获取服务器上的服务
  BLERemoteService *pRemoteService = pClient->getService(SERVICE_UUID);
  if (pRemoteService == nullptr) {
    Serial.print("Failed to find service UUID: ");
    Serial.println(SERVICE_UUID);
    pClient->disconnect();
    return false;
  }
  Serial.println(" - Service found");

  // 获取服务中的特征
  pRemoteCharacteristic = pRemoteService->getCharacteristic(BRIGHTNESS_CHARACTERISTIC_UUID);
  if (pRemoteCharacteristic == nullptr) {
    Serial.print("Failed to find characteristic UUID: ");
    Serial.println(BRIGHTNESS_CHARACTERISTIC_UUID);
    pClient->disconnect();
    return false;
  }
  Serial.println(" - Characteristic found");

  connected = true;
  return true;
}

// 扫描回调类，当发现 BLE 设备时被调用
class MyAdvertisedDeviceCallbacks : public BLEAdvertisedDeviceCallbacks {
  void onResult(BLEAdvertisedDevice advertisedDevice) {
    // 找到设备，检查它是否包含正在寻找的服务。
    if (advertisedDevice.isAdvertisingService(BLEUUID(SERVICE_UUID))) {
      Serial.print("Found target server by Service UUID: ");
      Serial.println(advertisedDevice.getAddress().toString().c_str());

      // 停止扫描
      advertisedDevice.getScan()->stop();

      // 保存服务器地址，并设置连接标志
      pServerAddress = new BLEAddress(advertisedDevice.getAddress());
      doConnect = true;
    }
  }
};

void setup() {
  Serial.begin(115200);
  Serial.println("Starting BLE LED Brightness Controller (Client)...");

  // 初始化 BLE 客户端
  BLEDevice::init("");

  // 获取扫描对象并设置回调
  BLEScan *pBLEScan = BLEDevice::getScan();
  pBLEScan->setAdvertisedDeviceCallbacks(new MyAdvertisedDeviceCallbacks());
  pBLEScan->setActiveScan(true);  // 主动扫描
  pBLEScan->start(30, false);     // 开始扫描，持续 30 秒
}

void loop() {
  // 如果我们收到了连接指令并且尚未连接，则尝试连接
  if (doConnect == true) {
    if (connectToServer(*pServerAddress)) {
      Serial.println("Successfully connected to the server!");
      doConnect = false;  // 清除连接指令
    } else {
      Serial.println("Failed to connect to the server. Rescanning after 3 seconds...");
      delay(3000);
      BLEDevice::getScan()->start(5, false);  // 重新开始扫描 5 秒
    }
  }

  // 如果已连接，则读取电位器并发送数据
  if (connected) {
    // 读取电位器的模拟值 (ESP32 ADC 是 12 位的，范围 0-4095)
    int potValue = analogRead(POTENTIOMETER_PIN);

    // 将 0-4095 的值映射到 0-255 的亮度范围
    uint8_t brightness = map(potValue, 0, 4095, 0, 255);

    // 只有当亮度值发生一定变化，以减少不必要的通信
    if (abs(brightness - lastBrightness) > 2) {
      Serial.print("Potentiometer value: ");
      Serial.print(potValue);
      Serial.print(" -> Sending brightness: ");
      Serial.println(brightness);

      // 将单个字节的亮度值写入服务器的特征
      pRemoteCharacteristic->writeValue(&brightness, 1);

      lastBrightness = brightness;
    }

    delay(100);  // 每 100 毫秒检查一次
  } else {
    // 如果断开连接，则重新扫描
    if (!doConnect) {
      Serial.println("Disconnected. Rescanning...");
      BLEDevice::getScan()->start(5, false);
    }
  }
}

代码解析

外围设备 (A - LED 端）

这段代码与示例 2 非常相似，但做了以下调整以适应新的场景：

• 回调处理：在 MyBrightnessCallbacks 的 onWrite 回调中，代码获取接收到的亮度值，并将其存储在全局变量 brightness 中，同时设置 newDataAvailable 标志位。

• 主循环 loop()：

  loop() 函数不再为空。它会检查 newDataAvailable 标志位。如果为真，打印接收到的数据，然后使用 analogWrite() 函数将接收到的亮度值设置给 LED，最后清除标志位。

  将数据接收（在回调函数中）与数据处理（在主循环中）分离，是一种常见的编程模式，有助于避免在回调函数中执行耗时操作，保持系统的响应性。

中央设备 (B - 电位器端）

这段代码展示了 ESP32 作为 BLE 中央设备的编程模型，逻辑与外围设备不同。

• MyAdvertisedDeviceCallbacks 类： 继承自 BLEAdvertisedDeviceCallbacks。当扫描到任何 BLE 设备时，onResult 方法就会被调用。

• if (advertisedDevice.isAdvertisingService(BLEUUID(SERVICE_UUID))):

  核心逻辑。通过检查广播包，筛选出包含目标服务 UUID 的设备，精确地找到要连接的设备。

• advertisedDevice.getScan()->stop(): 找到目标后，立即停止扫描以节省功耗。

• pServerAddress = new BLEAddress(...): 保存目标设备的地址，并设置 doConnect 标志位，通知主循环去执行连接操作。

• connectToServer(BLEAddress pAddress) 函数：封装了完整的连接和发现过程。

  • BLEClient *pClient = BLEDevice::createClient();: 创建一个客户端实例。
  • pClient->connect(pAddress): 使用之前保存的地址发起连接。
  • pClient->getService(SERVICE_UUID): 连接成功后，获取远程服务器上的指定服务。
  • pRemoteService->getCharacteristic(...): 从服务中获取想要操作的远程特征。

• setup() 函数：

  • BLEScan *pBLEScan = BLEDevice::getScan();: 获取全局的扫描对象。
  • pBLEScan->setAdvertisedDeviceCallbacks(...): 将扫描回调与扫描对象关联。
  • pBLEScan->start(30, false);: 启动一个持续 30 秒的扫描。

• loop() 函数：

  • 连接管理：检查 doConnect 标志位，如果为真，则调用 connectToServer。如果连接失败或后续断开，会重新触发扫描。
  • 数据发送：如果 connected 标志位为真，则：
    • potValue = analogRead(...): 读取本地电位器的值。
    • brightness = map(...): 将 12 位的 ADC 读数 (0-4095) 映射到 8 位的 PWM 亮度值 (0-255)。
    • if (abs(brightness - lastBrightness) > 2): 同样使用了阈值判断，只有当亮度值有明显变化时才发送数据。可以有效减少不必要的蓝牙通信，降低功耗。
    • pRemoteCharacteristic->writeValue(&brightness, 1);: 将计算出的亮度值（1 个字节）通过 BLE 写入到远程外围设备的特征中。

运行结果

1. 分别上传开发板 A 和 B 的代码。
2. 客户端会自动扫描并连接到服务器。
3. 转动连接在开发板 B 的电位器，连接在开发板 A 的 LED 亮度会随之变化。
4. 也可以在串口监视器，查看连接状态和数据传输过程。

相关链接

• Bluetooth® Low Energy | Arduino Documentation
• BLE | Arduino-ESP32 documentation
• ArduinoBLE | Arduino Documentation
• BLE-Server | arduino-esp32 Github
• BLE-Client | arduino-esp32 Github
