串行通信 (UART)

UART（Universal Asynchronous Receiver/Transmitter，通用异步收发器）是一种硬件接口电路，用于实现异步串行通信。常见应用包括：与传感器/模块通信，开发板与电脑之间的数据收发（如打印日志、调试信息）等。

基于 UART 的串行通信具有以下特点：

• 异步通信：发送和接收设备不需要共享时钟信号，而是通过预先约定的波特率来同步数据传输。
• 串行传输：数据按位逐个发送，而不是并行传输多个位。
• 全双工：可以同时进行发送和接收操作。

---

UART 是 异步 通信，意味着它没有共享的时钟线。为了实现数据的正确收发，它们约定使用相同 波特率 和 数据帧格式。

波特率 (Baud Rate) 表示每秒钟传输的数据位数（bps，bits per second）。通信双方必须使用相同的波特率才能正确传输数据。常见的波特率有 9600 和 115200。

每个 UART 数据帧 包含以下部分：

• 起始位 (Start Bit)：1 位，总是 0，表示数据传输开始
• 数据位 (Data Bits)：通常 5-9 位，常用 8 位，包含实际要传输的数据
• 奇偶校验位 (Parity Bit)：可选，用于错误检测
• 停止位 (Stop Bits)：1-2 位，总是 1，表示数据传输结束

---

UART 通信需要两根核心信号线：

• TX (Transmit)：发送数据线
• RX (Receive)：接收数据线
• GND (地): 通信双方的“共同参考点”，确保电压信号能被正确解读。
• 连接方式：两个设备之间需要交叉连接，即设备 A 的 TX 连接设备 B 的 RX，设备 A 的 RX 连接设备 B 的 TX。此外，两个设备必须共地（连接 GND），以确保信号电平有稳定的参考点。

---

1. ESP32 中的 UART

ESP32 芯片通常有两个或更多 UART 控制器。每个 UART 控制器可以独立配置波特率、数据位长度、位顺序、停止位位数、奇偶校验位等参数。

在 Arduino 环境中，我们可以通过 Serial、Serial1 等对象来使用它们。

• Serial 是默认串口，通常连接到开发板上的 USB 转串口芯片。如果没有搭载 USB 转串口芯片，它也可以通过开启 USB CDC on boot 指向原生 USB。无论是哪种情况，Serial 都可用于与电脑串口监视器通信，也是上传代码和调试常用的接口。

• Serial1 等 其他串口是额外的硬件 UART，几乎可分配给任意空闲 GPIO 用于连接外部设备。

• 除 Serial 和 Serial1 外，部分 ESP32 型号（如 ESP32-S3）还支持 Serial2 等更多串口。各型号支持的 UART 数量可查阅芯片数据手册或 ESP32 系列产品介绍表。

这种设计让我们能够同时用 Serial 与电脑调试、打印日志，同时使用 Serial1 等其它 UART 与模块独立通信，互不干扰。

信息

在 Arduino 环境中，Serial 的指向依开发板类型和配置而异，需注意：

• 带 USB 转串口芯片的开发板（如经典 ESP32）： Serial 通常对应底层 UART0，默认的 TX/RX 专用于电脑通信。

• 具有原生 USB 功能的开发板（如 ESP32-S3/S2/C3）：

  若搭载 USB 转串口芯片，Serial 对应 UART0，默认的 TX/RX 专用于电脑通信

  启用 USB CDC 时，Serial 将直接通过 USB 接口通信，与硬件 UART0 无关。如无 USB 转串口芯片，可通过标注的 RX/TX 使用 Serial0(UART0)。

2. 示例 1：通过串口监视器控制 LED

这个示例将演示 UART 的经典应用：通过电脑发送指令，控制 ESP32 的硬件。我们将通过 Arduino IDE 的串口监视器发送 "on" 或 "off" 字符串，来点亮或熄灭连接在 ESP32 上的 LED。

2.1 搭建电路

需要使用的器件有：

• LED * 1
• 330Ω 电阻 * 1
• 面包板 * 1
• 导线
• ESP32 开发板

按照下面接线图连接电路：

ESP32-S3-Zero 引脚图

2.2 代码

const int ledPin = 7;  // 定义 LED 连接的引脚

void setup() {
  pinMode(ledPin, OUTPUT);  // 设置 LED 引脚为输出模式

  Serial.begin(115200);  // 初始化串口通信，波特率 115200
  while (!Serial) {};    // 等待串口准备好
}

void loop() {
  if (Serial.available() > 0) {                 // 如果串口收到数据
    String msg = Serial.readStringUntil('\n');  // 读取一行输入（以换行结束）
    msg.trim();                                 // 去除首尾占用空间但不可见的字符，比如空格和换行符

    if (msg == "on") {
      // 如果输入为"on", 点亮 LED
      digitalWrite(ledPin, HIGH);
      Serial.println("LED 已打开");
    } else if (msg == "off") {
      // 如果输入为"off", 关闭 LED
      digitalWrite(ledPin, LOW);
      Serial.println("LED 已关闭");
    } else {
      Serial.println("请输入 'on' 或 'off'");  // 提示有效输入
    }
  }
}

2.3 代码解析

1. Serial.begin(115200);: 初始化 Serial，并将波特率设置为 115200。串口监视器的波特率也需要设置为此值。
2. Serial.available(): 检查串口接收缓冲区中是否有数据。如果大于 0，说明电脑发送了新消息。
3. Serial.readStringUntil('\n'): 读取串口缓冲区中的字符，直到遇到换行符 \n 或超时为止，并将读取到的字符组合成一个 String 对象。这种方式适合接收由串口监视器发送的、以回车结尾的指令。
4. msg.trim();: 当我们从串口监视器发送文本并按回车时，除了文本本身，通常还会发送一个换行符（\n）或回车符（\r）。trim() 函数会移除字符串首尾的这些空白字符，确保 msg == "on" 这样的比较能够成功。
5. if / else if: 根据清理过的 msg 字符串内容，执行相应的 digitalWrite() 操作来控制 LED，并向串口监视器打印反馈信息。

2.4 运行结果

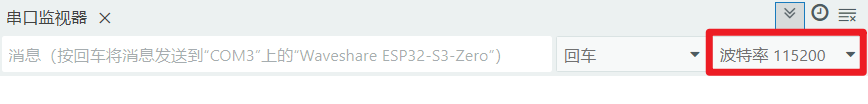

1. 打开串口监视器，将波特率设置为 115200，确保与代码中设置的波特率一致。



2. 在串口监视器中，输入"on"并按回车，LED 灯会亮起；输入"off"并按回车，LED 灯会熄灭。

3. 示例 2：ESP32 之间串口通信

这个示例将展示如何使用 ESP32 的额外硬件串口（Serial1）实现两块 ESP32 开发板之间的通信。我们将用一块开发板连接的按钮，来控制另一块开发板上连接的 LED。

3.1 搭建电路

需要使用的器件有：

• LED * 1
• 330Ω 电阻 * 1
• 面包板 * 2
• 按钮 * 1
• 导线
• ESP32 开发板 * 2

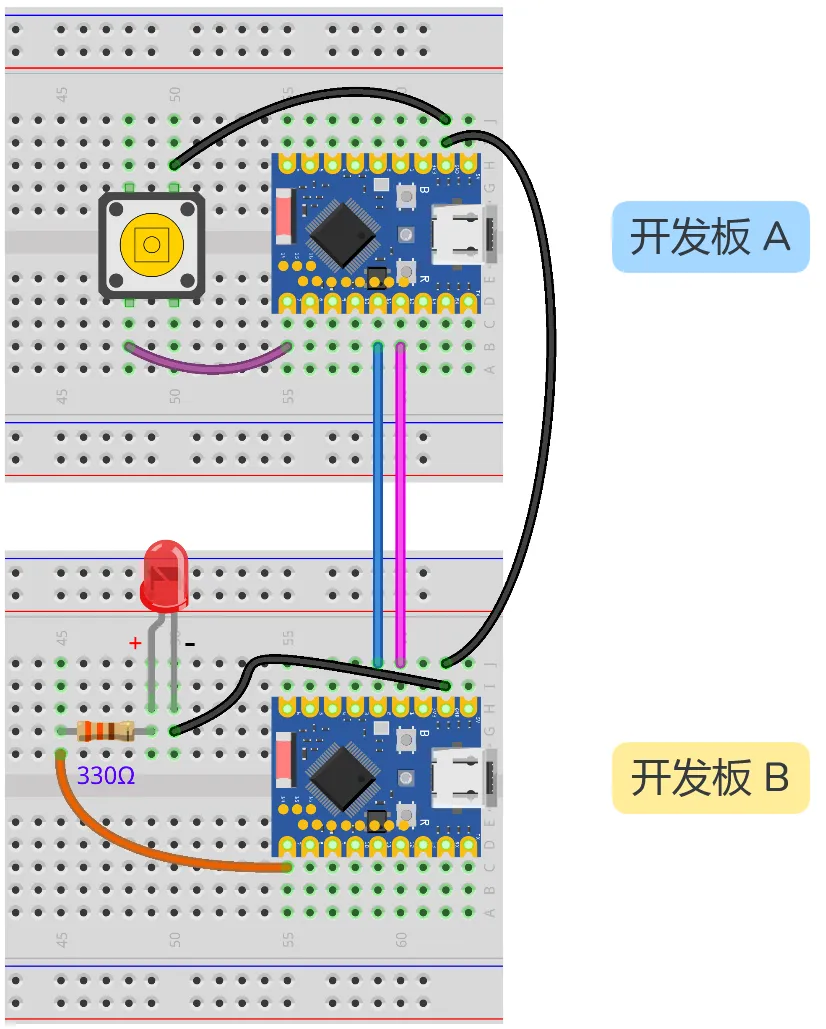

按照下面接线图连接电路：

ESP32-S3-Zero 引脚图

发送端 (开发板 A)	接收端 (开发板 B)	说明
GPIO 11 (RX)	GPIO 2 (TX)	数据从 B 发送到 A
GPIO 12 (TX)	GPIO 1 (RX)	数据从 A 发送到 B
GND	GND	必须共地，保证信号稳定

3.2 代码

发送端代码 (ESP32 开发板 A)

将此代码上传到连接了按钮的 ESP32 开发板。

#define UART1_RX_PIN 11  // 定义 UART1 的接收引脚（RX）
#define UART1_TX_PIN 12  // 定义 UART1 的发送引脚（TX）

const int buttonPin = 7;    // 按钮连接的引脚
int lastButtonState = LOW;  // 初始状态为未按下

void setup() {
  // 启动默认串口，用于调试输出到电脑
  Serial.begin(115200);
  // while(!Serial){};

  // 启动 Serial1，并指定 RX 和 TX 引脚，用于设备间通信
  Serial1.begin(9600, SERIAL_8N1, UART1_RX_PIN, UART1_TX_PIN);

  pinMode(buttonPin, INPUT_PULLUP);  // 配置按钮引脚为上拉输入模式

  Serial.println("Sender Ready. Press the button.");
}

void loop() {
  int currentButtonState = digitalRead(buttonPin);

  // 如果按钮状态发生变化
  if (currentButtonState != lastButtonState) {
    if (currentButtonState == HIGH) {
      Serial1.write('0');  // 按钮松开时发送'0'
      Serial.println("Sent: 0 (Button Released)");
    } else {
      Serial1.write('1');  // 按钮按下时发送'1'
      Serial.println("Sent: 1 (Button Pressed)");
    }

    lastButtonState = currentButtonState;  // 更新按钮状态
    delay(50);                             // 简单的防抖动
  }
}

接收端代码 (ESP32 开发板 B)

将此代码上传到连接了 LED 的 ESP32 开发板。

#define UART1_RX_PIN 1  // 定义 UART1 的接收引脚（RX）
#define UART1_TX_PIN 2  // 定义 UART1 的发送引脚（TX）

const int ledPin = 7;

void setup() {
  // 启动默认串口，用于调试输出到电脑
  Serial.begin(115200);
  // while(!Serial){};

  // 启动 Serial1，并指定 RX 和 TX 引脚，用于设备间通信
  Serial1.begin(9600, SERIAL_8N1, UART1_RX_PIN, UART1_TX_PIN);

  pinMode(ledPin, OUTPUT);  // 配置 LED 引脚为输出模式

  Serial.println("Receiver Ready. Waiting for commands...");
}

void loop() {
  // 检查是否从 UART1 串口接收到数据
  if (Serial1.available()) {
    char command = Serial1.read();  // 读取一个字节（字符）

    // 根据接收到的命令控制 LED
    if (command == '1') {
      // 接收到'1'时点亮 LED
      digitalWrite(ledPin, HIGH);
      Serial.println("Received: 1 -> LED ON");
    } else if (command == '0') {
      // 接收到'0'时熄灭 LED
      digitalWrite(ledPin, LOW);
      Serial.println("Received: 0 -> LED OFF");
    }
  }
}

3.3 代码解析

两份代码的共同点

1. #define UART1_RX_PIN ... / #define UART1_TX_PIN ...: 使用宏定义来指定 Serial1 的 RX 和 TX 引脚。这让代码更易读，方便修改。
2. Serial.begin(115200);: 两块板子都启动了默认的 Serial 口，这样它们可以分别连接到两台电脑（或同一个电脑的两个串口工具）上，打印调试信息，方便我们观察通信过程。
3. Serial1.begin(9600, SERIAL_8N1, UART1_RX_PIN, UART1_TX_PIN);:
   • 这是本示例的核心。它初始化了 Serial1 通道。两个开发板通过各自的 Serial1 通道通信。
   • 9600: 这是两块 ESP32 之间通信的波特率，必须保持一致。
   • SERIAL_8N1: 这是标准的串口配置（8 数据位，无校验，1 停止位）。
     • 8: 8 位数据长度（可选 5、6、7 位）
     • N: 无校验（可选偶校验 E、奇校验 O）
     • 1: 1 位停止位（可选 2 位）
   • UART1_RX_PIN, UART1_TX_PIN: 将 Serial1 绑定到定义的 GPIO 引脚上。

发送端 (ESP32 开发板 A)

• if (currentButtonState != lastButtonState): 这个判断用于检测按钮状态的变化（从按下到松开，或从松开到按下），确保只在状态改变时发送一次数据，而不是持续发送。
• Serial1.write('1');: 当按钮被按下时（状态变为LOW），通过 Serial1 发送单个字符 '1' 给接收端。
• Serial1.write('0');: 当按钮松开时（状态变为HIGH），发送 '0'。

接收端 (ESP32 开发板 B)

• if (Serial1.available()): 在主循环中，不断检查 Serial1 的接收缓冲区是否有数据。
• char command = Serial1.read();: 如果有数据，读取一个字节（字符）并存入 command 变量。
• if (command == '1'): 判断接收到的字符。如果是 '1'，就点亮 LED；如果是 '0'，就熄灭 LED。同时，通过自己的 Serial 口打印收到的信息和执行的动作，方便调试。

3.4 运行结果

1. 将两份代码分别上传到两块 ESP32 开发板。
2. 你可以用两根 USB 线将两块板子都连接到电脑上，并打开两个串口监视器窗口，分别对应两块板子的 COM 端口。
3. 按下 发送端 (ESP32 开发板 A) 的按钮，你会观察到：
   • ESP32 A 的串口监视器打印出 "Sent: 1 (Button Pressed)"。
   • 接收端 (ESP32 开发板 B) 上的 LED 亮起。
   • ESP32 B 的串口监视器打印出 "Received: 1 -> LED ON"。
4. 松开按钮，你会观察到：
   • ESP32 A 的串口监视器打印出 "Sent: 0 (Button Released)"。
   • 接收端 (ESP32 开发板 B) 上的 LED 熄灭。
   • ESP32 B 的串口监视器打印出 "Received: 0 -> LED OFF"。

4. 拓展阅读

为什么启用 USB CDC 后，即使代码与串口监视器的波特率设置不匹配，通信依然正常？

核心原因是，此时开发板与电脑之间使用的是 原生 USB 通信，它模拟成了一个 虚拟串口，而不再是传统的 UART 串口通信。在 USB 通信协议中，“波特率”这个概念是无效的。

简而言之：

1. 通信方式变了：你用的不是依赖固定速率的 UART 信号，它传输的是数据包，其速度由 USB 协议本身协商决定。数据传输速度极快，远超常规波特率。
2. 波特率设置被忽略：代码中的 Serial.begin（波特率） 和监视器的波特率设置都被忽略了。保留这个函数主要是为了与旧代码兼容。
3. 适用对象：这个现象只出现在支持原生 USB 的开发板上（如 ESP32-S2/S3, Leonardo, Zero 等）。对于 Arduino Uno/Nano 这类使用独立 USB 转串口芯片的板子，波特率必须严格匹配。
