Wi-Fi 基础用法

ESP32 系列芯片内置了强大的无线连接功能。多数 ESP32 芯片集成了 Wi-Fi，这使其非常适用于物联网（IoT）项目。（部分型号为满足成本或特定应用场景的需求，未集成 Wi-Fi 功能。各型号具体的支持情况可查阅官方的 ESP32 产品概览 文档。）

ESP32 可以工作在多种 Wi-Fi 模式下：

  • STA 模式（Station）：ESP32 作为客户端连接到路由器或热点。
  • AP 模式（Access Point）：ESP32 创建热点，其他设备可以连接到它。
  • AP+STA 模式：同时作为客户端连接网络，并为其他设备提供热点。

本教程将通过以下示例介绍 Arduino 环境下 ESP32 的 Wi-Fi 基本用法：

1. 示例 1：扫描 WiFi​

这个示例展示如何扫描周围的 Wi-Fi 网络并显示其详细信息，包括网络名称、信号强度、信道和加密类型。

1.1 代码​

#include "WiFi.h"
void setup() {
  Serial.begin(115200);

  // 将 Wi-Fi 设置为站点模式，并断开任何已有的连接
  WiFi.mode(WIFI_STA);
  WiFi.disconnect();
  delay(100);

  Serial.println("Setup done");
}
void loop() {
  Serial.println("Scan start");

  // WiFi.scanNetworks() 将返回找到的网络数量。
  int n = WiFi.scanNetworks();
  Serial.println("Scan done");
  if (n == 0) {
    Serial.println("no networks found");
  } else {
    Serial.print(n);
    Serial.println(" networks found");
    Serial.println("Nr | SSID                             | RSSI | CH | Encryption");
    for (int i = 0; i < n; ++i) {
      // 打印找到的每个网络的 SSID 和 RSSI
      Serial.printf("%2d", i + 1);
      Serial.print(" | ");
      Serial.printf("%-32.32s", WiFi.SSID(i).c_str());
      Serial.print(" | ");
      Serial.printf("%4ld", WiFi.RSSI(i));
      Serial.print(" | ");
      Serial.printf("%2ld", WiFi.channel(i));
      Serial.print(" | ");
      switch (WiFi.encryptionType(i)) {
        case WIFI_AUTH_OPEN: Serial.print("open"); break;
        case WIFI_AUTH_WEP: Serial.print("WEP"); break;
        case WIFI_AUTH_WPA_PSK: Serial.print("WPA"); break;
        case WIFI_AUTH_WPA2_PSK: Serial.print("WPA2"); break;
        case WIFI_AUTH_WPA_WPA2_PSK: Serial.print("WPA+WPA2"); break;
        case WIFI_AUTH_WPA2_ENTERPRISE: Serial.print("WPA2-EAP"); break;
        case WIFI_AUTH_WPA3_PSK: Serial.print("WPA3"); break;
        case WIFI_AUTH_WPA2_WPA3_PSK: Serial.print("WPA2+WPA3"); break;
        case WIFI_AUTH_WAPI_PSK: Serial.print("WAPI"); break;
        default: Serial.print("unknown");
      }
      Serial.println();
      delay(10);
    }
  }
  Serial.println("");

  // 删除扫描结果以释放内存
  WiFi.scanDelete();

  // 在再次扫描之前等待一下。
  delay(5000);
}

1.2 代码解释​

  • WiFi.mode(WIFI_STA);：设置 ESP32 的 Wi-Fi 工作模式为站点（Station）模式。
  • WiFi.disconnect()：断开之前可能存在的连接，确保处于未连接状态。
  • WiFi.scanNetworks()：执行一次同步扫描，探测周围的 Wi-Fi 网络。该函数为阻塞式，扫描完成后会返回发现的网络数量。
  • WiFi.SSID(i)：获取索引为 i 的网络的 SSID（网络名称），返回 String 类型。
  • WiFi.RSSI(i)：获取索引为 i 的网络的 RSSI（接收信号强度指示）。单位为 dBm，该值为负数，越接近 0 表示信号越强。
  • WiFi.channel(i)：获取索引为 i 的网络所在的 Wi-Fi 信道。
  • WiFi.encryptionType(i): 获取索引为 i 的网络的加密类型。
  • WiFi.scanDelete()：删除扫描结果以释放内存，是良好的编程习惯。

1.3 运行结果​

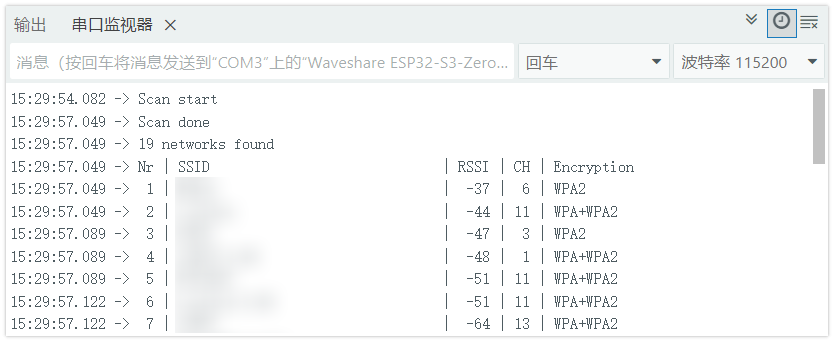

打开串口监视器，波特率设置为 115200。串口监视器将显示检测到的可用 Wi-Fi 网络列表，输出类似如下：

示例 1：扫描 WiFi 运行结果

2. 示例 2：连接指定 Wi-Fi （STA 模式）​

ESP32 连接到指定的 Wi-Fi 网络，获取 IP 地址并保持连接。

2.1 代码​

#include <WiFi.h>

// 请替换为你的 Wi-Fi 网络信息
const char *ssid = "yourssid";        // 替换为你的 Wi-Fi 名称
const char *password = "yourpasswd";  // 替换为你的 Wi-Fi 密码

void setup() {
  Serial.begin(115200);

  delay(10);

  Serial.print("Connecting to ");
  Serial.println(ssid);

  WiFi.begin(ssid, password);

  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }

  Serial.println("");
  Serial.println("WiFi connected.");
  Serial.println("IP address: ");
  Serial.println(WiFi.localIP());
}

void loop() {
}

2.2 代码解释​

  • WiFi.begin(ssid, password);：启动连接过程。这是一个异步函数，它会立即返回，而连接在后台进行。
  • WiFi.status()：返回当前的 Wi-Fi 连接状态。WL_CONNECTED 表示已成功连接。while 循环通过轮询此状态来等待连接完成。常见的 Wi-Fi 状态值：
    • WL_IDLE_STATUS：Wi-Fi 处于空闲状态
    • WL_NO_SSID_AVAIL：找不到指定的网络名称
    • WL_CONNECTED：已成功连接
    • WL_CONNECT_FAILED：连接失败
    • WL_CONNECTION_LOST：连接丢失
  • WiFi.localIP()：获取 ESP32 在连接成功后由 DHCP 服务器分配到的 IP 地址。类型为 IPAddress。

2.3 运行结果​

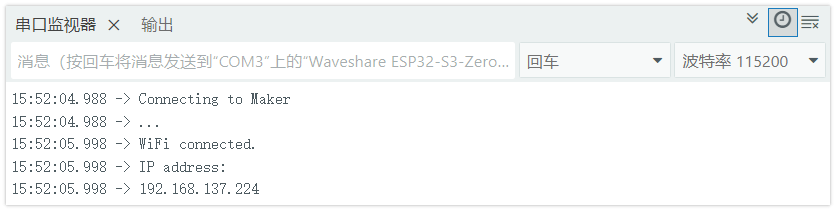

将代码中的 yourssid 和 yourpassword 修改为你的 Wi-Fi 信息后上传。串口监视器将显示连接过程，成功后打印出获取到的 IP 地址：

示例 2：扫描 WiFi 运行结果

3. 示例 3：管理多个 Wi-Fi (WiFiMulti)​

预设多个 Wi-Fi 网络信息，ESP32 自动连接到信号最强的可用网络。

3.1 代码​

#include <WiFi.h>
#include <WiFiMulti.h>

WiFiMulti wifiMulti;

void setup() {
  Serial.begin(115200);
  delay(10);

  // 添加多个候选 Wi-Fi 网络
  wifiMulti.addAP("ssid_from_AP_1", "your_password_for_AP_1");
  wifiMulti.addAP("ssid_from_AP_2", "your_password_for_AP_2");
  wifiMulti.addAP("ssid_from_AP_3", "your_password_for_AP_3");

  Serial.println("Connecting Wifi...");
  if (wifiMulti.run() == WL_CONNECTED) {
    Serial.println("");
    Serial.println("WiFi connected");
    Serial.print("SSID: ");
    Serial.println(WiFi.SSID());
    Serial.print("IP address: ");
    Serial.println(WiFi.localIP());
  }
}

void loop() {
  // 检查连接状态，如果断开则尝试重连
  if (wifiMulti.run() != WL_CONNECTED) {
    Serial.println("WiFi not connected!");
    delay(1000);
  }
}

3.2 代码解释​

  • WiFiMulti wifiMulti;：创建一个 WiFiMulti 对象实例，用于管理多个 Wi-Fi 网络。
  • wifiMulti.addAP("ssid", "password");：向 WiFiMulti 实例中添加一个候选 Wi-Fi 网络的凭据。可以多次调用以添加多个网络。
  • wifiMulti.run()：核心函数。它会扫描、选择信号最强的可用网络并尝试连接。返回当前的连接状态，类似 WiFi.status()。在 loop 中持续调用可实现断线自动重连。

3.3 运行结果​

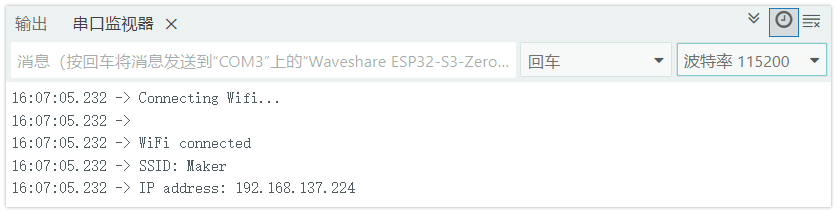

配置好至少一个可用的 Wi-Fi 信息后上传代码。ESP32 会连接到列表中信号最强的网络，并打印出 IP 地址。如果当前连接断开，它会自动尝试重连到列表中的其他可用网络。

示例 3：管理多个 Wi-Fi 运行结果

4. 示例 4：创建 Wi-Fi 热点 (AP 模式）​

ESP32 创建一个 Wi-Fi 热点，其他设备可以连接到它。设备的连接和断开时，串口监视器显示设备的信息。本示例使用事件回调来监视客户端的连接和断开。

4.1 代码​

#include <WiFi.h>

const char *ssid = "ESP32S3-TEST";  // 设置热点名称
const char *password = "12345678";  // 设置热点密码（至少 8 位）

void setup() {

  Serial.begin(115200);
  Serial.println();
  Serial.println("Configuring access point...");

  // 设置 Wi-Fi 事件回调函数
  WiFi.onEvent(WiFiStationConnected, WiFiEvent_t::ARDUINO_EVENT_WIFI_AP_STACONNECTED);
  WiFi.onEvent(WiFiStationGotIP, WiFiEvent_t::ARDUINO_EVENT_WIFI_AP_STAIPASSIGNED);
  WiFi.onEvent(WiFiStationDisconnected, WiFiEvent_t::ARDUINO_EVENT_WIFI_AP_STADISCONNECTED);

  // 创建 Wi-Fi 热点
  if (!WiFi.softAP(ssid, password)) {
    Serial.println("Soft AP creation failed.");
    while (1)
      ;
  }
  IPAddress myIP = WiFi.softAPIP();
  Serial.print("AP IP address: ");
  Serial.println(myIP);
}

void loop() {
}

// 设备连接事件
void WiFiStationConnected(WiFiEvent_t event, WiFiEventInfo_t info) {
  Serial.print("Device connected, MAC: ");
  Serial.println(macToString(info.wifi_ap_staconnected.mac));
}

// 设备获取 IP 事件
void WiFiStationGotIP(WiFiEvent_t event, WiFiEventInfo_t info) {
  Serial.print("Device IP address: ");
  Serial.println(IPAddress(info.got_ip.ip_info.ip.addr));
}

// 设备断开连接事件
void WiFiStationDisconnected(WiFiEvent_t event, WiFiEventInfo_t info) {
  Serial.print("Device disconnected, MAC: ");
  Serial.println(macToString(info.wifi_ap_stadisconnected.mac));
}

// MAC 地址转换为字符串辅助函数
String macToString(const uint8_t *mac) {
  char buf[18];
  snprintf(buf, sizeof(buf), "%02x:%02x:%02x:%02x:%02x:%02x",
           mac[0], mac[1], mac[2], mac[3], mac[4], mac[5]);
  return String(buf);
}

4.2 代码解释​

  • WiFi.onEvent(callback, event)：注册 Wi-Fi 事件回调函数。当指定的事件发生时，系统会自动调用相应的回调函数。这是一种事件驱动的编程模式，无需主动轮询状态。
  • 事件类型说明：
    • ARDUINO_EVENT_WIFI_AP_STACONNECTED：有设备连接到 ESP32 热点时触发
    • ARDUINO_EVENT_WIFI_AP_STAIPASSIGNED：连接的设备获取到 IP 地址时触发
    • ARDUINO_EVENT_WIFI_AP_STADISCONNECTED：设备从 ESP32 热点断开时触发
    • 其他事件，参考 Wi-Fi 事件示例
  • WiFi.softAP(ssid, password)：创建一个 Wi-Fi 热点。第一个参数是热点名称，第二个参数是密码（至少 8 位）。返回布尔值表示创建是否成功。
  • WiFi.softAPIP()：获取 ESP32 作为热点时的 IP 地址，通常默认为 192.168.4.1。
  • WiFiEventInfo_t info：包含事件相关信息的结构体，不同事件类型包含不同的信息字段。
  • macToString()：辅助函数，将 6 字节的 MAC 地址数组转换为可读的字符串格式（如 "aa:bb:cc:dd:ee:ff"）。

4.3 运行结果​

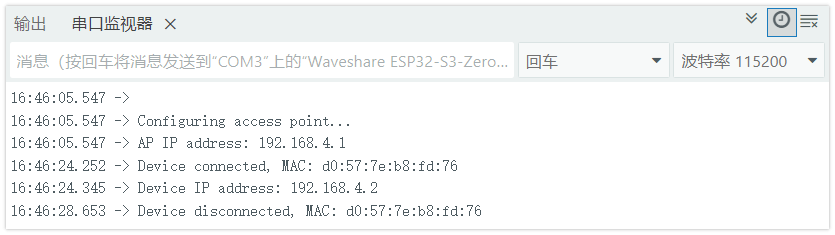

程序运行后，ESP32 会创建一个名为 "ESP32S3-TEST" 的 Wi-Fi 热点。串口监视器会首先打印出 AP 的 IP 地址。当有设备连接或断开此热点时，相应的事件信息会被打印出来：

示例 4：扫描 WiFi 运行结果

5. 示例 5：配置静态 IP​

在特定应用场景下，为 ESP32 设置一个固定的 IP 地址（而非通过 DHCP 动态获取）是一种常见需求，便于设备被稳定访问。

STA 模式：配置静态 IP

5.1 STA 模式：配置静态 IP​

基于示例 2，添加静态 IP 配置：

#include <WiFi.h>

const char *ssid = "Maker";         // Wi-Fi 名称
const char *password = "12345678";  // Wi-Fi 密码

// 设置静态 IP 地址、网关和子网掩码
// 根据你的局域网配置进行修改
IPAddress ip(192, 168, 137, 100);     // 设定静态 IP 地址
IPAddress gateway(192, 168, 137, 1);  // 设定网关
IPAddress subnet(255, 255, 255, 0);   // 设定子网掩码

void setup() {
  Serial.begin(115200);

  delay(10);

  WiFi.mode(WIFI_STA);

  // 在连接之前配置静态 IP，必须在 WiFi.begin() 之前调用
  WiFi.config(ip, gateway, subnet);

  Serial.print("Connecting to ");
  Serial.println(ssid);

  WiFi.begin(ssid, password);

  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }

  Serial.println("");
  Serial.println("WiFi connected.");
  Serial.println("IP address: ");
  Serial.println(WiFi.localIP());
}

void loop() {
}

代码解释

  • IPAddress(a, b, c, d)：创建一个 IPAddress 对象来表示 IP 地址。

  • WiFi.config(local_IP, gateway, subnet)：在 WiFi.begin() 之前调用，用于配置静态 IP。如果配置失败，会返回 false。

    注意

    请确保你设置的 IP 地址、网关和子网掩码与你所在的局域网环境相匹配，且该 IP 未被其他设备占用。

5.2 AP 模式：配置静态 IP​

基于示例 4，为热点设置自定义 IP 地址：

#include <WiFi.h>

const char *ssid = "ESP32S3-TEST";  // 设置热点名称
const char *password = "12345678";  // 设置热点密码（至少 8 位）

IPAddress ip(192, 168, 5, 1);        // 设定静态 IP 地址
IPAddress gateway(192, 168, 5, 1);   // 设定网关
IPAddress subnet(255, 255, 255, 0);  // 设定子网掩码

void setup() {

  Serial.begin(115200);
  Serial.println();
  Serial.println("Configuring access point...");

  // 设置 Wi-Fi 事件回调函数
  WiFi.onEvent(WiFiStationConnected, WiFiEvent_t::ARDUINO_EVENT_WIFI_AP_STACONNECTED);
  WiFi.onEvent(WiFiStationGotIP, WiFiEvent_t::ARDUINO_EVENT_WIFI_AP_STAIPASSIGNED);
  WiFi.onEvent(WiFiStationDisconnected, WiFiEvent_t::ARDUINO_EVENT_WIFI_AP_STADISCONNECTED);

  // 在 WiFi.softAP() 创建热点之前调用
  WiFi.softAPConfig(ip, gateway, subnet);

  // 创建 Wi-Fi 热点
  if (!WiFi.softAP(ssid, password)) {
    Serial.println("Soft AP creation failed.");
    while (1)
      ;
  }

  Serial.print("AP IP address: ");
  Serial.println(WiFi.softAPIP());
}

void loop() {
}

// 设备连接事件
void WiFiStationConnected(WiFiEvent_t event, WiFiEventInfo_t info) {
  Serial.print("Device connected, MAC: ");
  Serial.println(macToString(info.wifi_ap_staconnected.mac));
}

// 设备获取 IP 事件
void WiFiStationGotIP(WiFiEvent_t event, WiFiEventInfo_t info) {
  Serial.print("Device IP address: ");
  Serial.println(IPAddress(info.got_ip.ip_info.ip.addr));
}

// 设备断开连接事件
void WiFiStationDisconnected(WiFiEvent_t event, WiFiEventInfo_t info) {
  Serial.print("Device disconnected, MAC: ");
  Serial.println(macToString(info.wifi_ap_stadisconnected.mac));
}

// MAC 地址转换为字符串辅助函数
String macToString(const uint8_t *mac) {
  char buf[18];
  snprintf(buf, sizeof(buf), "%02x:%02x:%02x:%02x:%02x:%02x",
           mac[0], mac[1], mac[2], mac[3], mac[4], mac[5]);
  return String(buf);
}

代码解释

  • WiFi.softAPConfig(local_IP, gateway, subnet)：在 WiFi.softAP() 之前调用，为 ESP32 的 AP 模式设置自定义的 IP 地址、网关和子网掩码。
