LVGL 图形界面开发

LVGL (Light and Versatile Graphics Library) 是一个开源嵌入式图形库，用于在资源受限的微控制器上创建图形用户界面（GUI）。它提供了丰富的控件（如按钮、标签、滑块和图表），使开发者可以高效地构建交互式图形界面。该库使用 C 语言编写，具有高可移植性，并针对低内存占用和高性能进行了优化。凭借高效性能和活跃的社区支持，LVGL 已成为 ESP32 平台上图形界面开发的热门选择之一。

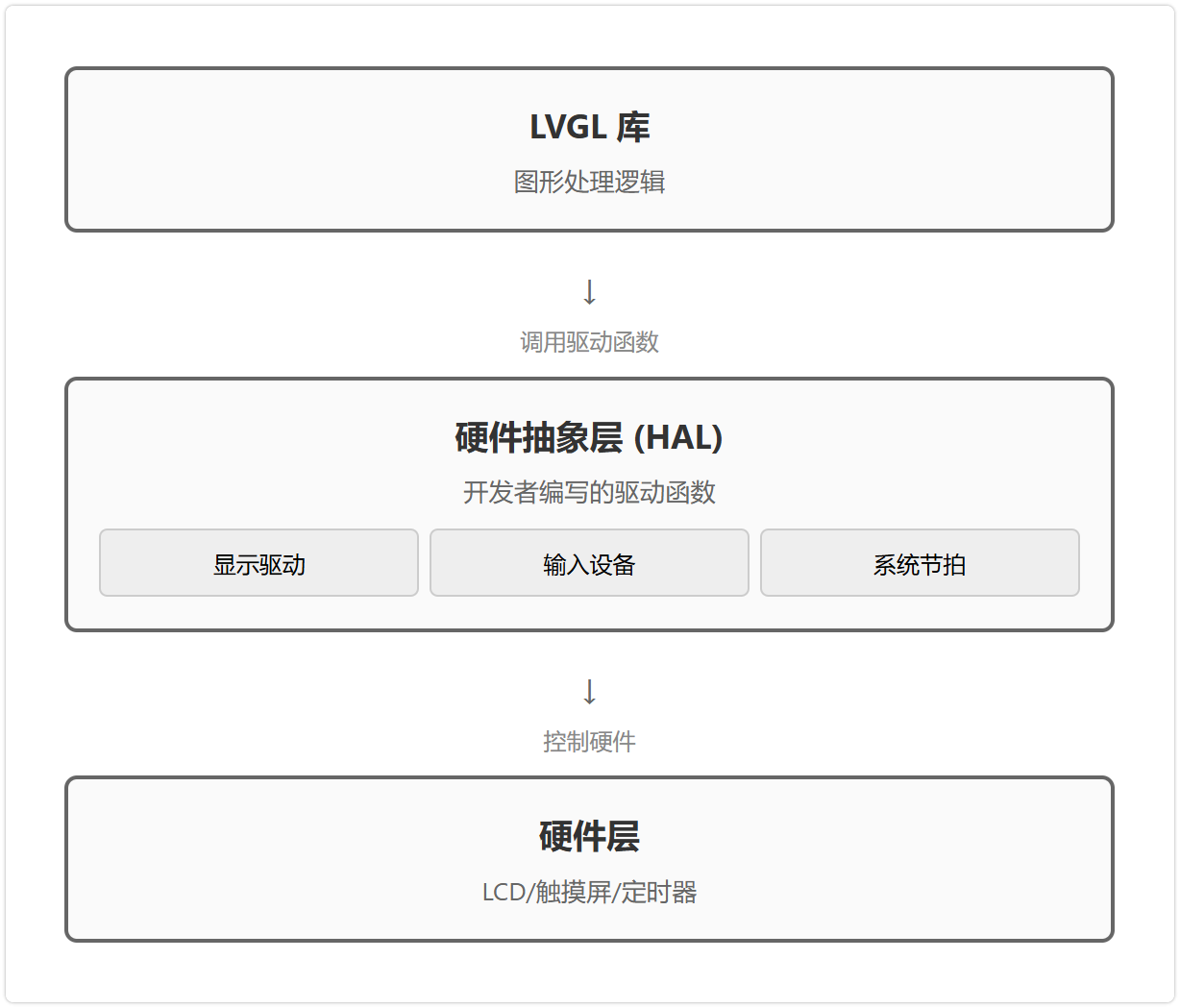

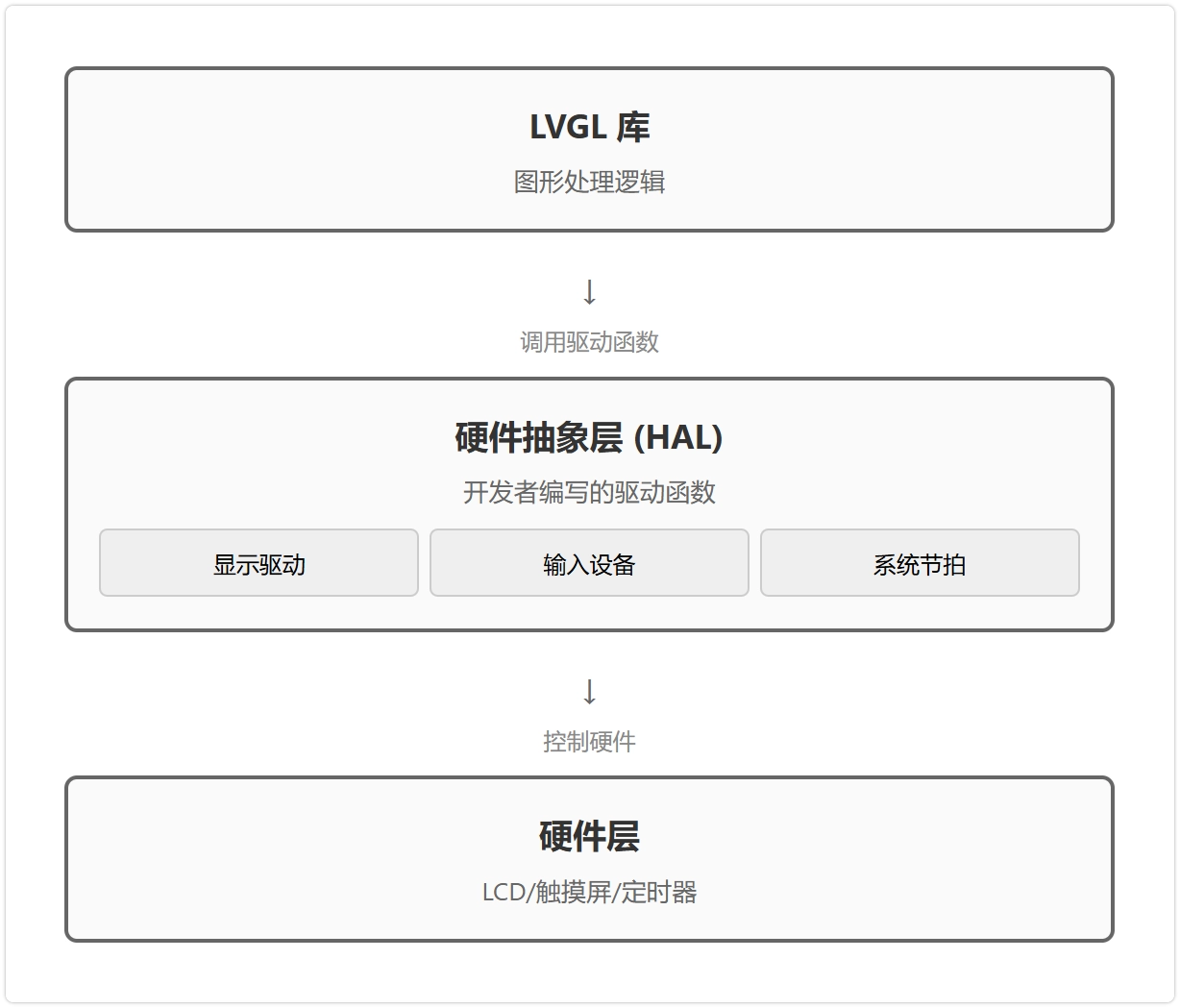

LVGL 通过其硬件抽象层（Hardware Abstraction Layer, HAL），将图形处理逻辑与具体的硬件操作分离。这意味着 LVGL 库本身不直接控制任何特定硬件（如显示驱动芯片或触摸控制器）。

LVGL 与硬件的连接通过注册驱动函数完成。这些驱动函数构成了 LVGL 与具体硬件通信的桥梁。LVGL 在需要时（如刷新屏幕或读取输入）调用这些预先注册的函数，实现对硬件的间接控制。这种设计赋予了 LVGL 良好的可移植性，使其能够适配多样化的硬件平台。

主要包括以下三个部分：

显示驱动接口 (Display Driver Interface)

此接口用于将 LVGL 渲染的图像数据发送到显示设备。需要提供一个显示驱动函数，当 LVGL 将部分界面渲染到内部缓冲区后，便会调用此函数。该函数负责将此像素数据块通过 SPI 或其他总线协议，传输给显示控制器。
输入设备驱动接口 (Input Device Driver Interface)

此接口用于向 LVGL 报告来自触摸屏、物理按键、编码器等输入设备的状态。开发者需要提供一个输入设备驱动函数，LVGL 会周期性地调用该函数。此函数需要读取硬件状态，并将其转换为 LVGL 定义的格式，例如触摸坐标或按键事件。
系统节拍接口 (System Tick Interface)

LVGL 的动画、事件处理等内部任务依赖于一个稳定的时间基准。开发者需要提供一个函数，该函数返回自系统启动以来经过的毫秒数。LVGL 通过调用此函数来跟踪时间流逝，以管理所有与时间相关的任务。

信息

本文示例基于微雪 ESP32-S3 1.69 英寸触摸液晶开发板 (ESP32-S3-Touch-LCD-1.69)

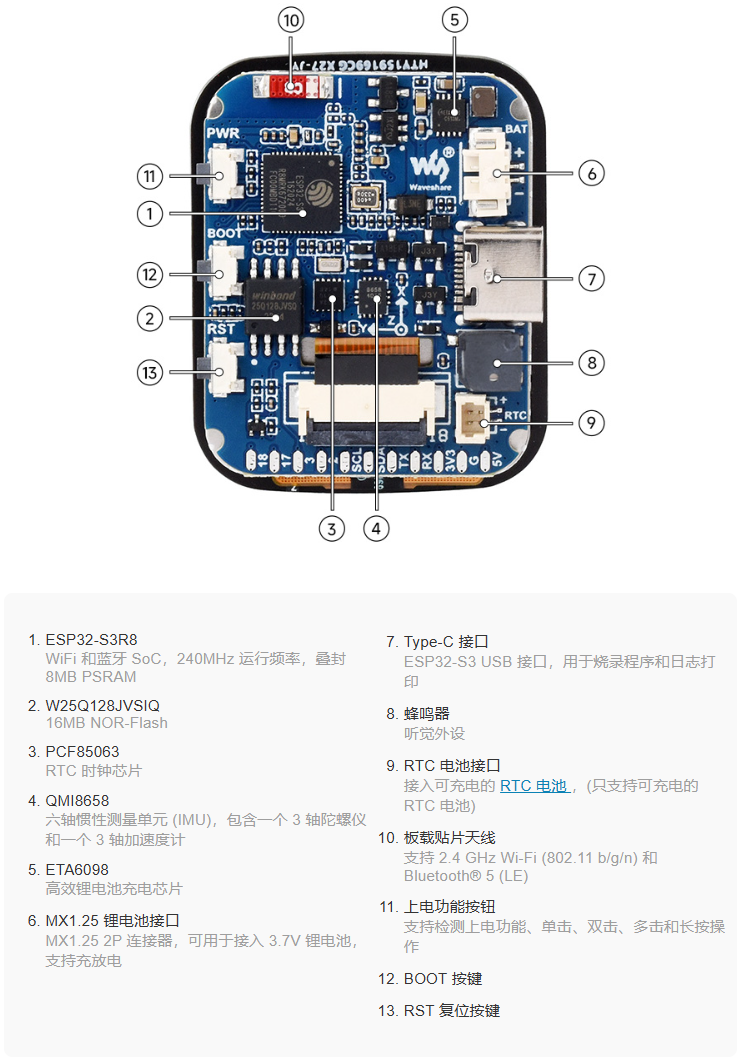

微雪 ESP32-S3-Touch-LCD-1.69 板载 1.69 英寸电容触摸 LCD 屏、六轴传感器（三轴加速度计和三轴陀螺仪）、RTC 等外设。屏幕采用 ST7789V2 显示驱动芯片和 CST816T 电容触摸芯片方案。

配置 LVGL 环境

在 ESP32 上使用 LVGL，通常涉及两个主要步骤：首先安装 LVGL 核心库及所需的硬件驱动库，然后配置 LVGL。

安装库

本教程的示例基于微雪 ESP32-S3-Touch-LCD-1.69 开发板，该开发板的显示驱动芯片为 ST7789V2，触摸芯片为 CST816T。示例代码使用 GFX Library for Arduino 库驱动显示，并使用 Arduino_DriveBus 库驱动触摸芯片。

可从官方链接下载 ESP32-S3-Touch-LCD-1.69 开发板的示例程序包。包内的 Arduino\libraries 目录已包含本教程所需的全部库文件。

库或文件名称	说明	版本	安装方式
Arduino_DriveBus	CST816 触摸芯片驱动库	v1.0.1	手动安装
GFX Library for Arduino	ST7789 显示驱动图形库	v1.4.9	通过库管理器或手动安装
lvgl	LVGL 图形库	v8.4.0	通过库管理器或手动安装
Mylibrary/pin_config.h	开发板引脚宏定义	——	手动安装
lv_conf.h	LVGL 配置文件	——	手动安装

版本兼容性说明

LVGL 及其驱动库的版本之间存在较强的依赖关系。例如，为 LVGL v8 编写的驱动可能不兼容 LVGL v9。为确保教程示例能够稳定复现，推荐使用上表列出的特定版本。混合使用不同版本的库可能导致编译失败或运行时异常。

安装步骤：

解压已下载的示例程序包。
将其 Arduino\libraries 目录下的所有文件夹（Arduino_DriveBus、GFX_Library_for_Arduino 等）复制到 Arduino 的库文件夹中。

信息
Arduino 库文件夹的路径通常是：c:\Users\<用户名>\Documents\Arduino\libraries。
也可以在 Arduino IDE 中通过 文件 > 首选项，查看“项目文件夹位置”来定位。库文件夹就是此路径下的 libraries 文件夹。
其他安装方式请参考：Arduino 库管理教程。

修改 LVGL 配置文件

安装后还需要配置 LVGL。LVGL 通过一个名为 lv_conf.h 的文件进行配置。LVGL 的功能开关和关键参数均通过这个配置文件集中管理。

一般需要按照以下步骤操作：

前往已安装 Arduino 库的目录
进入已安装的 lvgl 库目录，将 lv_conf_template.h 复制一份并重命名为 lv_conf.h。然后将此文件移动到 Arduino 的库文件夹根目录（例如 .../Arduino/libraries），使其与 lvgl 文件夹同级。
打开 lv_conf.h 并将第一个 #if 0 更改为 #if 1 以启用文件内容
在 LV_COLOR_DEPTH 中设置显示器的颜色深度。

提示

对于本文示例，无需手动执行以上配置步骤。

为简化操作，官方示例程序包中已提供一个针对 ESP32-S3-Touch-LCD-1.69 开发板优化好的 lv_conf.h 文件。只需将该文件从示例包中复制到 Arduino 库文件夹的根目录下即可。

对于特定开发板，直接使用硬件厂商提供的预设文件是高效且不易出错的适配方法。

示例 1：基础显示 (Hello World)

本示例展示了在屏幕上显示一行文本 "Hello World!" 的最小 LVGL 应用，涵盖了 LVGL 的基本初始化流程。

代码

#include <lvgl.h>
#include "Arduino_GFX_Library.h"
#include "lv_conf.h"
#include "pin_config.h"

#define EXAMPLE_LVGL_TICK_PERIOD_MS 2

static const uint16_t screenWidth = 240;
static const uint16_t screenHeight = 280;

static lv_disp_draw_buf_t draw_buf;
static lv_color_t buf[screenWidth * screenHeight / 10];

/* LCD - 显示屏硬件接口定义 */
Arduino_DataBus *bus = new Arduino_ESP32SPI(LCD_DC, LCD_CS, LCD_SCK, LCD_MOSI);

Arduino_GFX *gfx = new Arduino_ST7789(bus, LCD_RST /* RST */,
                                      0 /* rotation */, true /* IPS */, LCD_WIDTH, LCD_HEIGHT, 0, 20, 0, 0);

/* LVGL 显示刷新回调 */
void my_disp_flush(lv_disp_drv_t *disp, const lv_area_t *area, lv_color_t *color_p) {
  uint32_t w = (area->x2 - area->x1 + 1);
  uint32_t h = (area->y2 - area->y1 + 1);

  gfx->draw16bitRGBBitmap(area->x1, area->y1, (uint16_t *)&color_p->full, w, h);

  lv_disp_flush_ready(disp);
}

/* LVGL Tick 增加回调 */
void example_increase_lvgl_tick(void *arg) {
  /* 告诉 LVGL 经过了多少毫秒 */
  lv_tick_inc(EXAMPLE_LVGL_TICK_PERIOD_MS);
}

void setup() {
  // 1. 硬件初始化 (Hardware Initialization)
  // 建议将所有与物理硬件直接相关的初始化放在一起。

  // 初始化屏幕显示
  gfx->begin();
  pinMode(LCD_BL, OUTPUT);
  digitalWrite(LCD_BL, HIGH);

  // 2. LVGL 核心与心跳初始化 (LVGL Core and Tick Initialization)
  // 这是 LVGL 运行的基础，应尽早完成。
  lv_init();

  const esp_timer_create_args_t lvgl_tick_timer_args = {
    .callback = &example_increase_lvgl_tick,
    .name = "lvgl_tick"
  };
  esp_timer_handle_t lvgl_tick_timer = NULL;
  esp_timer_create(&lvgl_tick_timer_args, &lvgl_tick_timer);
  esp_timer_start_periodic(lvgl_tick_timer, EXAMPLE_LVGL_TICK_PERIOD_MS * 1000);

  // 3. LVGL 显示驱动初始化 (LVGL Display Driver Initialization)
  // 将 LVGL 与硬件驱动连接

  // --- 初始化显示驱动 ---
  lv_disp_draw_buf_init(&draw_buf, buf, NULL, screenWidth * screenHeight / 10);
  static lv_disp_drv_t disp_drv;
  lv_disp_drv_init(&disp_drv);
  disp_drv.hor_res = screenWidth;
  disp_drv.ver_res = screenHeight;
  disp_drv.flush_cb = my_disp_flush;
  disp_drv.draw_buf = &draw_buf;
  lv_disp_drv_register(&disp_drv);

  // 4. UI 创建与样式应用 (UI Creation and Style Application)
  // 这是应用层，在所有底层都准备好后进行。

  // --- 样式定义优化 ---
  // 将所有相关的样式属性（字体、颜色等）都定义在同一个 style 对象中，更具模块化。
  static lv_style_t style_large_white_font;
  lv_style_init(&style_large_white_font);
  lv_style_set_text_font(&style_large_white_font, &lv_font_montserrat_24);
  lv_style_set_text_color(&style_large_white_font, lv_color_hex(0xffffff));

  // 设置屏幕背景色
  lv_obj_set_style_bg_color(lv_scr_act(), lv_color_hex(0x003a57), LV_PART_MAIN);

  // 创建 Label
  lv_obj_t *label = lv_label_create(lv_scr_act());
  lv_label_set_text(label, "Hello World!");
  lv_obj_align(label, LV_ALIGN_CENTER, 0, 0);

  // 将包含所有属性的样式一次性应用到 label 上
  lv_obj_add_style(label, &style_large_white_font, 0);
}

void loop() {
  lv_timer_handler(); /* let the GUI do its work */
  delay(5);
}

代码解析

库引入与全局定义
- #include <lvgl.h>: 引入 LVGL 核心库。
- #include "Arduino_GFX_Library.h": 引入显示屏驱动库。
- #include "pin_config.h": 引入开发板（ESP32-S3-Touch-LCD-1.69）的引脚定义文件。
- draw_buf 和 buf: 定义 LVGL 的绘图缓冲区。LVGL 先将图形内容渲染到此内存区域，然后一次性“刷”到屏幕上，以提高效率。缓冲区大小被设为屏幕像素的十分之一，这是一个在内存占用和性能之间的常见折衷。
硬件接口实例化
- Arduino_DataBus *bus = ...: 创建一个 SPI 总线实例，用于与 LCD 显示屏通信。参数为 SPI 相关的引脚。
- Arduino_GFX *gfx = ...: 创建一个 ST7789 显示驱动的实例，并将其与上面创建的 SPI 总线关联。它封装了底层屏幕操作的指令。
LVGL 回调函数 (Callbacks)
- my_disp_flush(): 这是连接 LVGL 与硬件显示驱动的核心桥梁函数。当 LVGL 完成一小块区域的渲染后，会调用此函数，并将渲染好的像素数据 (color_p) 传递过来。函数内部通过 gfx->draw16bitRGBBitmap() 将这块数据发送到屏幕的指定位置。最后，lv_disp_flush_ready() 通知 LVGL 数据已发送，可以继续渲染下一部分。
- example_increase_lvgl_tick(): 这是 LVGL 的系统节拍（心跳）函数。它通过 lv_tick_inc() 告诉 LVGL 时间已经流逝了多少毫秒。这个时间基准对于动画、光标闪烁等时间相关的任务至关重要。
setup() 函数

setup() 函数按照逻辑顺序完成了所有初始化工作：
1. 硬件初始化: 调用 gfx->begin() 初始化显示控制器，并点亮屏幕背光。
2. LVGL 核心与心跳初始化: 调用 lv_init() 初始化 LVGL 库本身。然后创建一个高精度的 esp_timer，使其每隔 EXAMPLE_LVGL_TICK_PERIOD_MS（2 毫秒）就调用一次 example_increase_lvgl_tick()，为 LVGL 提供稳定心跳。
3. LVGL 显示驱动初始化: 这是将 my_disp_flush 回调函数注册到 LVGL 的过程。它告诉 LVGL：“当需要刷新屏幕时，请调用 my_disp_flush 函数”。同时还配置了屏幕分辨率和绘图缓冲区。
4. UI 创建: 在所有底层都准备好后，开始构建用户界面。代码首先创建并配置了一个样式（24 号字体，白色），然后创建了一个标签（lv_label），设置其文本为 "Hello World!"，将其居中对齐，并应用了预设的样式。
loop() 函数
- lv_timer_handler(): 这是 LVGL 的主处理函数，必须在 loop 中被反复调用。它负责处理所有待办任务，如重绘屏幕、执行动画、响应事件等。
- delay(5): 加入短暂延时，可避免 loop 循环占用全部 CPU 资源，为其他后台任务（如 Wi-Fi 通信）预留处理时间。

示例 2：交互示例（可点击的按钮）

本示例在 "Hello World" 的基础上，增加了触摸输入功能，并创建了一个可点击的按钮。每次点击按钮，按钮上的文本都会更新。

代码

#include <lvgl.h>
#include "Arduino_GFX_Library.h"
#include "Arduino_DriveBus_Library.h"
#include "lv_conf.h"
#include "pin_config.h"

#define EXAMPLE_LVGL_TICK_PERIOD_MS 2

static const uint16_t screenWidth = 240;
static const uint16_t screenHeight = 280;

static lv_disp_draw_buf_t draw_buf;
static lv_color_t buf[screenWidth * screenHeight / 10];

/* LCD - 显示屏硬件接口定义 */
Arduino_DataBus *bus = new Arduino_ESP32SPI(LCD_DC, LCD_CS, LCD_SCK, LCD_MOSI);

Arduino_GFX *gfx = new Arduino_ST7789(bus, LCD_RST /* RST */,
                                      0 /* rotation */, true /* IPS */, LCD_WIDTH, LCD_HEIGHT, 0, 20, 0, 0);

/* Touch - 触摸屏硬件接口定义 */
std::shared_ptr<Arduino_IIC_DriveBus> IIC_Bus =
  std::make_shared<Arduino_HWIIC>(IIC_SDA, IIC_SCL, &Wire);

void Arduino_IIC_Touch_Interrupt(void);  // 函数前向声明

std::unique_ptr<Arduino_IIC> CST816T(new Arduino_CST816x(IIC_Bus, CST816T_DEVICE_ADDRESS,
                                                         TP_RST, TP_INT, Arduino_IIC_Touch_Interrupt));
// 触摸中断服务函数
void Arduino_IIC_Touch_Interrupt(void) {
  CST816T->IIC_Interrupt_Flag = true;
}

/* LVGL 显示刷新回调 */
void my_disp_flush(lv_disp_drv_t *disp, const lv_area_t *area, lv_color_t *color_p) {
  uint32_t w = (area->x2 - area->x1 + 1);
  uint32_t h = (area->y2 - area->y1 + 1);

  gfx->draw16bitRGBBitmap(area->x1, area->y1, (uint16_t *)&color_p->full, w, h);

  lv_disp_flush_ready(disp);
}

/* LVGL 触摸读取回调 */
void my_touchpad_read(lv_indev_drv_t *indev_driver, lv_indev_data_t *data) {
  // 从触摸芯片读取坐标
  int32_t touchX = CST816T->IIC_Read_Device_Value(CST816T->Arduino_IIC_Touch::Value_Information::TOUCH_COORDINATE_X);
  int32_t touchY = CST816T->IIC_Read_Device_Value(CST816T->Arduino_IIC_Touch::Value_Information::TOUCH_COORDINATE_Y);

  // 检查中断标志位来判断是否有新的触摸事件
  if (CST816T->IIC_Interrupt_Flag == true) {
    CST816T->IIC_Interrupt_Flag = false;  // 清除标志位
    data->state = LV_INDEV_STATE_PR;      // 状态：按下

    /* 检查坐标有效性后设定坐标 */
    if (touchX >= 0 && touchY >= 0) {
      data->point.x = touchX;
      data->point.y = touchY;
    }
  } else {
    data->state = LV_INDEV_STATE_REL;  // 状态：释放
  }
}

/* LVGL Tick 增加回调 */
void example_increase_lvgl_tick(void *arg) {
  /* 告诉 LVGL 经过了多少毫秒 */
  lv_tick_inc(EXAMPLE_LVGL_TICK_PERIOD_MS);
}

/* --- UI 界面代码 --- */

// 按钮事件回调函数
static void btn_event_cb(lv_event_t *e) {
  lv_event_code_t code = lv_event_get_code(e);
  lv_obj_t *btn = lv_event_get_target(e);
  if (code == LV_EVENT_CLICKED) {
    static uint8_t cnt = 0;
    cnt++;

    /* 获取按钮的第一个子对象（即标签），并修改其文本 */
    lv_obj_t *label = lv_obj_get_child(btn, 0);
    lv_label_set_text_fmt(label, "Clicked: %d", cnt);
  }
}

/*创建一个带标签的按钮并响应点击事件 (UI 示例）*/
void lv_example_get_started_1(void) {
  lv_obj_t *btn = lv_btn_create(lv_scr_act());                /* 在当前屏幕上创建按钮 */
  lv_obj_set_pos(btn, 70, 100);                               /* 设置位置 */
  lv_obj_set_size(btn, 100, 50);                              /* 设置尺寸 */
  lv_obj_add_event_cb(btn, btn_event_cb, LV_EVENT_ALL, NULL); /* 为按钮分配事件回调 */

  lv_obj_t *label = lv_label_create(btn); /* 在按钮上创建标签 */
  lv_label_set_text(label, "Click Me");   /* 设置标签文本 */
  lv_obj_center(label);                   /* 标签居中 */
}

void setup() {
  // 1. 硬件初始化 (Hardware Initialization)
  // 首先完成所有与物理硬件（屏幕、触摸、背光等）直接通信的初始化。

  // 初始化屏幕显示
  gfx->begin();
  pinMode(LCD_BL, OUTPUT);
  digitalWrite(LCD_BL, HIGH);  // 打开背光

  // 初始化触摸控制器
  while (CST816T->begin() == false) {
    delay(2000);  // 如果失败，等待一段时间后重试
  }
  CST816T->IIC_Write_Device_State(CST816T->Arduino_IIC_Touch::Device::TOUCH_DEVICE_INTERRUPT_MODE,
                                  CST816T->Arduino_IIC_Touch::Device_Mode::TOUCH_DEVICE_INTERRUPT_PERIODIC);

  // 2. LVGL 核心与心跳初始化 (LVGL Core and Tick Initialization)
  lv_init();

  const esp_timer_create_args_t lvgl_tick_timer_args = {
    .callback = &example_increase_lvgl_tick,
    .name = "lvgl_tick"
  };
  esp_timer_handle_t lvgl_tick_timer = NULL;
  esp_timer_create(&lvgl_tick_timer_args, &lvgl_tick_timer);
  esp_timer_start_periodic(lvgl_tick_timer, EXAMPLE_LVGL_TICK_PERIOD_MS * 1000);

  // 3. LVGL 驱动注册 (LVGL Driver Registration)
  // 将 LVGL 的逻辑操作与硬件的回调函数连接

  // --- 初始化显示驱动 ---
  lv_disp_draw_buf_init(&draw_buf, buf, NULL, screenWidth * screenHeight / 10);
  static lv_disp_drv_t disp_drv;
  lv_disp_drv_init(&disp_drv);
  disp_drv.hor_res = screenWidth;
  disp_drv.ver_res = screenHeight;
  disp_drv.flush_cb = my_disp_flush;
  disp_drv.draw_buf = &draw_buf;
  lv_disp_drv_register(&disp_drv);

  // --- 初始化输入设备（触摸）驱动 ---
  static lv_indev_drv_t indev_drv;
  lv_indev_drv_init(&indev_drv);
  indev_drv.type = LV_INDEV_TYPE_POINTER;  // 类型为指针/触摸
  indev_drv.read_cb = my_touchpad_read;    // 注册读取回调
  lv_indev_drv_register(&indev_drv);

  // 4. UI 创建与应用层初始化 (UI Creation & Application Initialization)
  // 在所有底层都准备就绪后，开始创建图形界面。

  // 设置屏幕背景色
  lv_obj_set_style_bg_color(lv_scr_act(), lv_color_hex(0x003a57), LV_PART_MAIN);

  // 调用 UI 创建函数
  lv_example_get_started_1();
}

void loop() {
  lv_timer_handler(); /* 让 LVGL GUI 处理其任务（如动画、事件等） */
  delay(5);
}

代码解析

此示例在示例 1 的基础上增加了触摸交互功能，其核心区别在于触摸驱动的引入和事件处理。

触摸硬件接口实例化
- std::shared_ptr<Arduino_IIC_DriveBus> IIC_Bus = ...: 创建一个 I2C 总线实例，用于与触摸控制器 CST816T 通信。
- std::unique_ptr<Arduino_IIC> CST816T = ...: 创建一个 CST816T 触摸芯片的驱动实例，并将其与 I2C 总线关联。
- Arduino_IIC_Touch_Interrupt: 这是一个触摸中断回调函数。当触摸芯片检测到触摸动作时，会通过中断信号触发此函数，函数内部将 IIC_Interrupt_Flag 标志位置为 true。
LVGL 触摸读取回调
- my_touchpad_read(): 此函数是连接 LVGL 与硬件触摸驱动的核心桥梁，LVGL 会周期性地调用该函数以查询输入设备的状态。
- 函数逻辑：它首先检查 IIC_Interrupt_Flag 标志位。如果为 true（表示有新的触摸事件），它就从触摸芯片读取当前的 X/Y 坐标，并将状态 data->state 设置为 LV_INDEV_STATE_PR （按下）；否则，将状态设置为 LV_INDEV_STATE_REL （释放）。LVGL 根据这个函数返回的状态和坐标来判断用户的触摸操作。
UI 界面代码
- btn_event_cb(): 这是一个事件回调函数，用于响应按钮的交互事件。
  - 当按钮被点击 (LV_EVENT_CLICKED) 时，此函数被触发。
  - 函数内部，一个静态计数器 cnt 会自增。
  - lv_obj_get_child(btn, 0) 获取按钮的子对象（即按钮上的标签），然后 lv_label_set_text_fmt 更新标签的文本，显示新的计数值。
- lv_example_get_started_1(): 这是一个封装好的 UI 创建函数。
  - lv_obj_add_event_cb(btn, btn_event_cb, LV_EVENT_ALL, NULL): 这是关键的一步，它将 btn 对象与 btn_event_cb 回调函数绑定起来。从此，btn 上发生的所有事件 (LV_EVENT_ALL) 都会触发 btn_event_cb 函数。
setup() 函数
- 1. 硬件初始化: 新增了对触摸控制器 CST816T 的初始化。
- 2. LVGL 驱动注册: 对比示例 1，在注册显示驱动之后，新增了输入设备驱动的初始化和注册。
  - lv_indev_drv_init(): 初始化输入设备驱动结构体。
  - indev_drv.type = LV_INDEV_TYPE_POINTER: 设置设备类型为指针设备（如触摸屏、鼠标）。
  - indev_drv.read_cb = my_touchpad_read: 将 my_touchpad_read 回调函数注册到 LVGL。这告诉 LVGL：“当需要获取触摸状态时，请调用 my_touchpad_read 函数”。
- 3. UI 创建: 调用 lv_example_get_started_1() 来创建交互式按钮界面。

示例 3：最小功能模板

本示例为 ESP32-S3-Touch-LCD-1.69 开发板提供了一个集成了显示和触摸功能的最小化 LVGL 项目模板。它集成了显示与触摸所需的所有底层代码，构成一个稳固的开发起点，可用于快速验证 LVGL 官方示例或实现自定义 UI 设计。

代码

#include <lvgl.h>
#include "Arduino_GFX_Library.h"
#include "Arduino_DriveBus_Library.h"
#include "lv_conf.h"
#include "pin_config.h"

#define EXAMPLE_LVGL_TICK_PERIOD_MS 2

static const uint16_t screenWidth = 240;
static const uint16_t screenHeight = 280;

static lv_disp_draw_buf_t draw_buf;
static lv_color_t buf[screenWidth * screenHeight / 10];

/* LCD - 显示屏硬件接口定义 */
Arduino_DataBus *bus = new Arduino_ESP32SPI(LCD_DC, LCD_CS, LCD_SCK, LCD_MOSI);

Arduino_GFX *gfx = new Arduino_ST7789(bus, LCD_RST /* RST */,
                                      0 /* rotation */, true /* IPS */, LCD_WIDTH, LCD_HEIGHT, 0, 20, 0, 0);

/* Touch - 触摸屏硬件接口定义 */
std::shared_ptr<Arduino_IIC_DriveBus> IIC_Bus =
  std::make_shared<Arduino_HWIIC>(IIC_SDA, IIC_SCL, &Wire);

void Arduino_IIC_Touch_Interrupt(void); // 函数前向声明

std::unique_ptr<Arduino_IIC> CST816T(new Arduino_CST816x(IIC_Bus, CST816T_DEVICE_ADDRESS,
                                                         TP_RST, TP_INT, Arduino_IIC_Touch_Interrupt));
// 触摸中断服务函数
void Arduino_IIC_Touch_Interrupt(void) {
  CST816T->IIC_Interrupt_Flag = true;
}

/* LVGL 显示刷新回调 */
void my_disp_flush(lv_disp_drv_t *disp, const lv_area_t *area, lv_color_t *color_p) {
  uint32_t w = (area->x2 - area->x1 + 1);
  uint32_t h = (area->y2 - area->y1 + 1);

  gfx->draw16bitRGBBitmap(area->x1, area->y1, (uint16_t *)&color_p->full, w, h);

  lv_disp_flush_ready(disp);
}

/* LVGL 触摸读取回调 */
void my_touchpad_read(lv_indev_drv_t *indev_driver, lv_indev_data_t *data) {
  // 从触摸芯片读取坐标
  int32_t touchX = CST816T->IIC_Read_Device_Value(CST816T->Arduino_IIC_Touch::Value_Information::TOUCH_COORDINATE_X);
  int32_t touchY = CST816T->IIC_Read_Device_Value(CST816T->Arduino_IIC_Touch::Value_Information::TOUCH_COORDINATE_Y);

  // 检查中断标志位来判断是否有新的触摸事件
  if (CST816T->IIC_Interrupt_Flag == true) {
    CST816T->IIC_Interrupt_Flag = false; // 清除标志位
    data->state = LV_INDEV_STATE_PR; // 状态：按下

    /* 检查坐标有效性后设定坐标 */
    if (touchX >= 0 && touchY >= 0) {
      data->point.x = touchX;
      data->point.y = touchY;
    }
  } else {
    data->state = LV_INDEV_STATE_REL; // 状态：释放
  }
}

/* LVGL Tick 增加回调 */
void example_increase_lvgl_tick(void *arg) {
  /* 告诉 LVGL 经过了多少毫秒 */
  lv_tick_inc(EXAMPLE_LVGL_TICK_PERIOD_MS);
}

/* --- UI 界面代码 --- */

// https://docs.lvgl.io/8.4/examples.html
// 将示例代码函数放到这里

void setup() {
  // 1. 硬件初始化 (Hardware Initialization)
  // 首先完成所有与物理硬件（屏幕、触摸、背光等）直接通信的初始化。

  // 初始化屏幕显示
  gfx->begin();
  pinMode(LCD_BL, OUTPUT);
  digitalWrite(LCD_BL, HIGH); // 打开背光

  // 初始化触摸控制器
  while (CST816T->begin() == false) {
    delay(2000); // 如果失败，等待一段时间后重试
  }
  CST816T->IIC_Write_Device_State(CST816T->Arduino_IIC_Touch::Device::TOUCH_DEVICE_INTERRUPT_MODE,
                                  CST816T->Arduino_IIC_Touch::Device_Mode::TOUCH_DEVICE_INTERRUPT_PERIODIC);

  // 2. LVGL 核心与心跳初始化 (LVGL Core and Tick Initialization)
  lv_init();

  const esp_timer_create_args_t lvgl_tick_timer_args = {
    .callback = &example_increase_lvgl_tick,
    .name = "lvgl_tick"
  };
  esp_timer_handle_t lvgl_tick_timer = NULL;
  esp_timer_create(&lvgl_tick_timer_args, &lvgl_tick_timer);
  esp_timer_start_periodic(lvgl_tick_timer, EXAMPLE_LVGL_TICK_PERIOD_MS * 1000);

  // 3. LVGL 驱动注册 (LVGL Driver Registration)
  // 将 LVGL 的逻辑操作与硬件的回调函数连接

  // --- 初始化显示驱动 ---
  lv_disp_draw_buf_init(&draw_buf, buf, NULL, screenWidth * screenHeight / 10);
  static lv_disp_drv_t disp_drv;
  lv_disp_drv_init(&disp_drv);
  disp_drv.hor_res = screenWidth;
  disp_drv.ver_res = screenHeight;
  disp_drv.flush_cb = my_disp_flush;
  disp_drv.draw_buf = &draw_buf;
  lv_disp_drv_register(&disp_drv);

  // --- 初始化输入设备（触摸）驱动 ---
  static lv_indev_drv_t indev_drv;
  lv_indev_drv_init(&indev_drv);
  indev_drv.type = LV_INDEV_TYPE_POINTER; // 类型为指针/触摸
  indev_drv.read_cb = my_touchpad_read;   // 注册读取回调
  lv_indev_drv_register(&indev_drv);

  // 4. UI 创建与应用层初始化 (UI Creation & Application Initialization)
  // 在所有底层都准备就绪后，开始创建图形界面。

  // 调用 UI 创建函数
  // lv_example_xxx();
}

void loop() {
  lv_timer_handler(); /* 让 LVGL GUI 处理其任务（如动画、事件等） */
  delay(5);
}

代码解析

本示例为 ESP32-S3-Touch-LCD-1.69 开发板提供了一个功能完整的 LVGL 项目模板，其中预置了所有必需的硬件初始化和驱动注册逻辑，构成了 LVGL 运行的基础环境。

作为模板使用
- 该代码的主要价值在于其重用性。对于使用相同硬件（ESP32-S3-Touch-LCD-1.69）的任何新项目，可以直接复制此模板。
- 开发流程:
  信息
  本示例基于 LVGL v8.4.0, 可以直接使用 LVGL8.4 官方示例。
  1. 在 /* --- UI 界面代码 --- */ 区域内编写或粘贴新的 UI 创建函数（例如，来自 LVGL 官方文档的示例）。
  2. 在 setup() 函数的末尾，调用刚刚添加的 UI 创建函数（例如，lv_example_roller_1();）。
- 希望通过这个示例帮助你快速运行 LVGL 官方示例，熟悉 lvgl 的开发。

配置 LVGL 环境​

安装库​

修改 LVGL 配置文件​

示例 1：基础显示 (Hello World)​

代码​

代码解析​

示例 2：交互示例（可点击的按钮）​

代码​

代码解析​

示例 3：最小功能模板​

代码​

代码解析​

相关链接​

配置 LVGL 环境

安装库

修改 LVGL 配置文件

示例 1：基础显示 (Hello World)

代码

代码解析

示例 2：交互示例（可点击的按钮）

代码

代码解析

示例 3：最小功能模板

代码

代码解析

相关链接
