数字输出/输入

1. 数字信号

数字信号是用离散的数值来表示信息的信号。最简单、最常见的数字信号是二进制数字信号，它只有两种状态。

在 ESP32 的 GPIO 控制中，主要使用这种二进制数字信号，就像房间的电灯开关，二进制数字信号在任何时刻都处于两种明确状态之一：

• 高电平 (HIGH): 代表逻辑上的 "1" 或 "真"。在 ESP32 开发板上，这通常意味着引脚输出接近 3.3V 的电压。
• 低电平 (LOW): 代表逻辑上的 "0" 或 "假"。在 ESP32 开发板上，这通常意味着引脚输出大约 0 伏特的电压，也就是连接到地 (GND)。

简单来说，数字信号就是用这两种电压状态来传递是 (HIGH) / 否 (LOW) 或者 1 / 0 这样的信息。

• 当 ESP32 输出一个数字信号时，它控制一个引脚变成高电平或低电平，就像是在“说话”，比如控制 LED 的开关。
• 当 ESP32 输入一个数字信号时，它检测一个引脚上是高电平还是低电平，就像是在“倾听”，比如检测按钮是否被按下。

为什么 HIGH 是 3.3V？

HIGH 电平总是等于微控制器的工作电压：

• ESP32 的工作电压是 3.3V → HIGH = 3.3V
• Arduino Uno 的工作电压是 5V → HIGH = 5V
• 某些低功耗芯片工作电压是 1.8V → HIGH = 1.8V

因此，"HIGH"所代表的具体电压值取决于所使用的开发板。

2. 数字输出

本示例将使用 ESP32 开发板和 Arduino 环境，使一个外接 LED 闪烁。本示例将演示如何使用 Arduino IDE 控制 ESP32 开发板的数字输出。

2.1 搭建电路

需要使用的器件有：

• LED * 1
• 330Ω 电阻 * 1
• 面包板 * 1
• 导线
• ESP32 开发板

按照下面接线图连接电路：

ESP32-S3-Zero 引脚图

电路工作原理

让我们理解一下这个简单电路是如何工作的：

1. 电流路径： 当 GPIO7 输出高电平 (3.3V) 时，电流从引脚流出 → 经过 330Ω 电阻 → 通过 LED → 回到 ESP32 的 GND 引脚，形成完整的电路回路。

2. 电阻的作用： 330Ω 电阻是限流电阻

   • 保护 LED：防止过大电流烧坏 LED
   • 保护 ESP32：防止 GPIO 引脚输出过大电流

3. LED 极性：

   • 长脚（阳极）：连接电阻的另一端
   • 短脚（阴极）：连接 GND
   • 接反了 LED 不会亮，但一般不会损坏

提示

如果没有 330Ω 电阻，可以使用 220Ω-1kΩ 范围内的电阻替代。

2.2 代码

打开 Arduino IDE，运行下面的代码。

const int ledPin = 7;  // LED 连接的引脚号

// setup 函数在开发板上电或复位后运行一次
void setup() {
  // 将引脚初始化为输出模式
  pinMode(ledPin, OUTPUT);
}

// loop 函数会永远反复运行
void loop() {
  digitalWrite(ledPin, HIGH);  // 点亮 LED（HIGH 表示高电平）
  delay(1000);                 // 等待一秒
  digitalWrite(ledPin, LOW);   // 引脚输出低电平，关闭 LED
  delay(1000);                 // 等待一秒
}

上传代码后，与 ESP32 开发板连接的 LED 将会亮起一秒，熄灭一秒，如此循环往复。

代码解析

1. const int ledPin = 7;：

   • 使用 const int 定义一个常量，这样如果要换引脚，只需修改这一处。
   • const 表示这个值在程序运行期间不会改变。

2. pinMode(ledPin, OUTPUT);：

   • pinMode()函数的作用： 配置指定引脚的工作模式，需要在使用数字引脚前调用。
   • 第一个参数： 引脚编号
   • 第二个参数： 模式类型
     • OUTPUT：输出模式，ESP32 可以控制这个引脚输出高电平或低电平。

3. digitalWrite(ledPin, HIGH)：

   • digitalWrite()函数的作用： 向输出引脚输出值
   • 第一个参数： 引脚编号
   • 第二个参数： 要输出的电平
     • HIGH：输出高电平（3.3V），LED 点亮。
     • LOW：输出低电平（0V），LED 熄灭。

4. delay(1000);：

   • delay()函数的作用： 暂停程序执行指定的毫秒数
   • 1000 毫秒 = 1 秒。
   • 在 delay() 期间，程序不执行其他操作。这意味着在 delay() 期间，ESP32 不能响应其他事件，例如读取传感器或按钮。在更复杂的项目中，需要使用非阻塞的延时方法。

3. 数字输入

本例将通过 ESP32 开发板制作一个简单的按钮电路，通过读取按钮状态来学习数字输入的基本操作。

3.1 搭建电路

需要使用的器件有：

• 按钮 * 1
• 面包板 * 1
• 导线
• ESP32 开发板
• 10kΩ 电阻 * 1（可选，使用内部上拉时不需要）

为什么需要上拉电阻？

如果按钮引脚既没有连接电源也没有连接地，它就处于"浮空 (Floating)"状态，读取的值是不确定的。上拉电阻确保在按钮未按下时引脚有明确的高电平状态。

ESP32-S3-Zero 引脚图

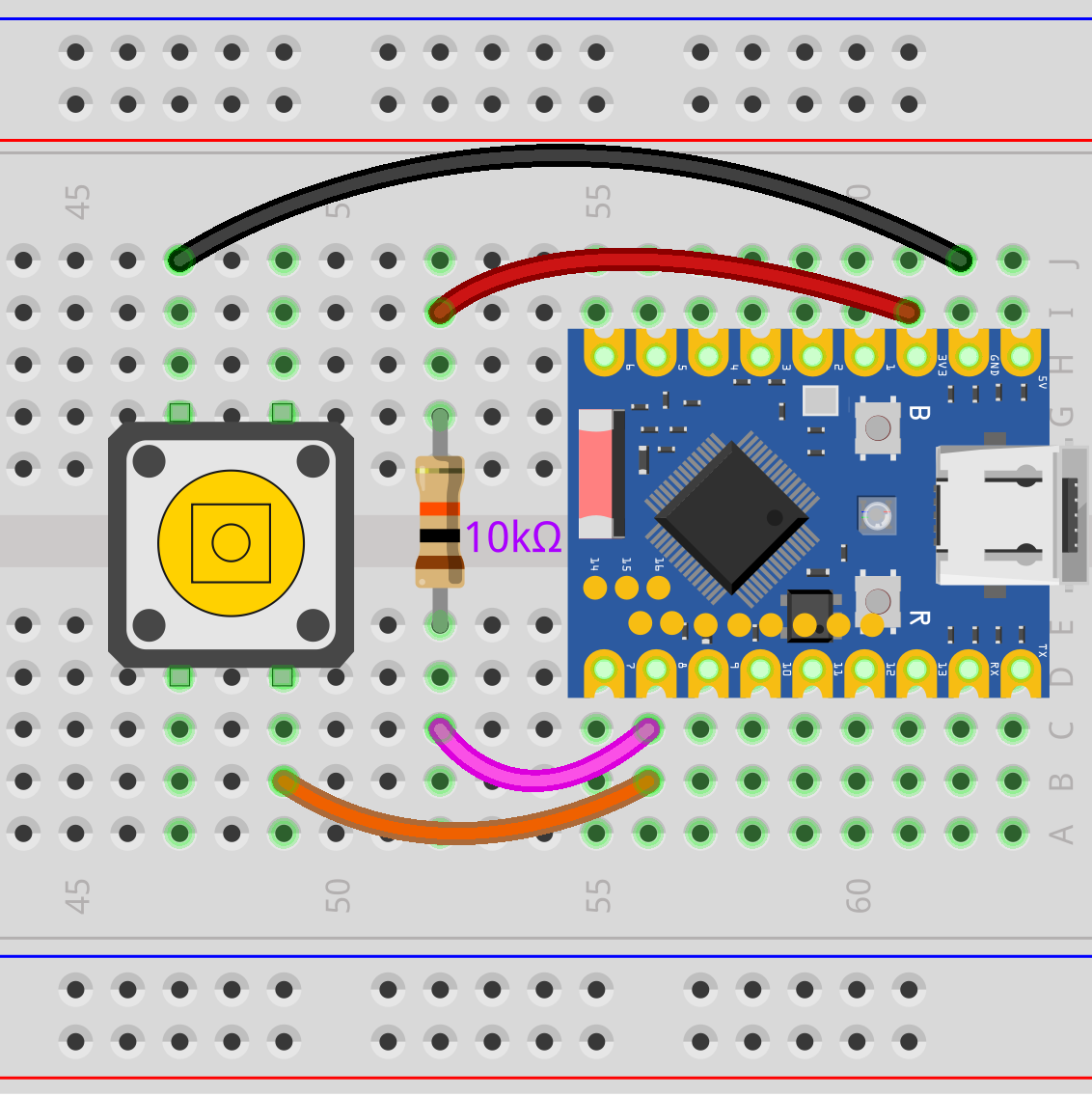

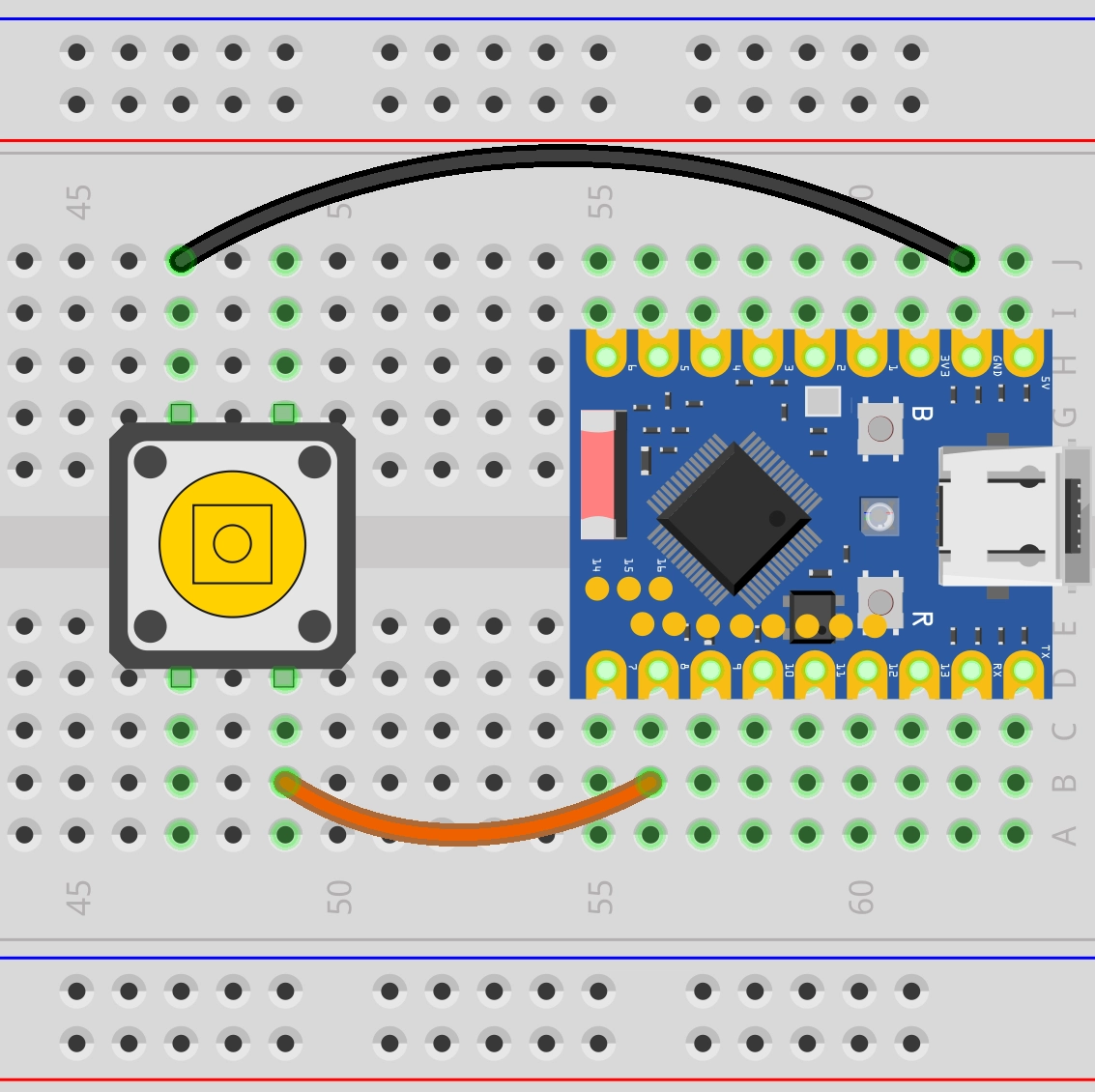

内部上拉电阻（推荐）	外部上拉电阻
连接方式： • 按钮一端 → GPIO8 • 按钮另一端 → GND 工作原理： • ESP32 内部上拉电阻将 GPIO8 拉到 HIGH（3.3V） • 按钮未按下：读取 HIGH • 按钮按下：读取 LOW 优点： • 节省元器件 • 接线简单 • 代码：pinMode(buttonPin, INPUT_PULLUP);	连接方式： • 按钮一端 → GPIO8 • 按钮另一端 → GND • 10kΩ 电阻：3.3V ↔ GPIO8 工作原理： • 外部电阻将 GPIO8 拉到 HIGH（3.3V） • 按钮未按下：读取 HIGH • 按钮按下：读取 LOW 优点： • 上拉电流可控 • 通用性更好 • 代码：pinMode(buttonPin, INPUT);

ESP32-S3-Zero 引脚图

3.2 代码

示例 1：读取按钮状态

const int buttonPin = 8;  // 定义按钮连接的引脚

void setup() {
  Serial.begin(9600);                // 初始化串口通信，波特率 9600
  while (!Serial) {}                 // 等待串口连接建立

  pinMode(buttonPin, INPUT_PULLUP);  // 设置按钮引脚为上拉输入模式
}

void loop() {
  int buttonState = digitalRead(buttonPin);  // 读取按钮当前状态
  Serial.println(buttonState);               // 串口输出按钮状态值
}

代码解释：

1. const int buttonPin = 8;：定义按钮连接的引脚。
2. Serial.begin(9600);：初始化串口通信，波特率设置为 9600。
3. pinMode(buttonPin, INPUT_PULLUP);：
   • 将 buttonPin 设置为 INPUT_PULLUP 模式。
   • INPUT_PULLUP 是一个特殊的输入模式，它会启用 ESP32 GPIO 引脚内部的上拉电阻。这样，当按钮未按下时，引脚会被拉到高电平；当按钮按下将引脚连接到 GND 时，引脚变为低电平。这避免了连接外部上拉电阻的需要。
4. int buttonState = digitalRead(buttonPin);：
   • digitalRead() 函数用于读取指定数字引脚的电平状态。
   • 它返回 HIGH （通常是整数 1) 或 LOW （通常是整数 0)。
   • 由于使用了 INPUT_PULLUP：
     • 按钮未按下：buttonState 为 HIGH。
     • 按钮按下：buttonState 为 LOW。
5. Serial.println()：将括号内的内容打印到串口监视器，并换行。

运行结果：

将代码烧录到 ESP32 开发板后，打开串口监视器。按钮未按下时，串口监视器会持续显示"1"；按下按钮时，显示"0"。你可以通过按压和释放按钮来观察这些状态的变化。

示例 2：记录按钮按下的次数

const int buttonPin = 8;

int lastButtonState = 1;  // 上一次按钮状态
int currentButtonState;   // 当前按钮状态
int count = 0;      // 计数器

void setup() {
  Serial.begin(9600);                // 初始化串口通信
  while (!Serial) {}                 // 等待串口连接

  pinMode(buttonPin, INPUT_PULLUP);  // 设置按钮引脚为上拉输入
}

void loop() {
  currentButtonState = digitalRead(buttonPin);  // 读取当前按钮状态

  if (lastButtonState == HIGH && currentButtonState == LOW) {
    // 按钮被按下

  } else if (lastButtonState == LOW && currentButtonState == HIGH) {
    // 按钮被释放
    count = count + 1;      // 计数器加 1
    Serial.println(count);  // 串口输出当前计数值
  }

  lastButtonState = currentButtonState;  // 保存当前按钮状态
}

代码解释：

1. int lastButtonState = HIGH;：由于我们使用 INPUT_PULLUP 模式，按钮未按下时引脚为高电平，所以初始值设为 HIGH。

2. 状态检测逻辑：

   • lastButtonState == HIGH && currentButtonState == LOW：引脚由高电平到低电平，检测按钮刚被按下的瞬间
   • lastButtonState == LOW && currentButtonState == HIGH：引脚由低电平到高电平，检测按钮刚被释放的瞬间
   • 我们选择在按钮释放时计数

3. lastButtonState = currentButtonState;：在每次循环结束时更新状态，为下一次比较做准备。

运行结果：

烧录代码后打开串口监视器。尝试多次按下按钮，你可能会发现计数器有时会增加 1，但有时会突然增加 2、3 或者更多。这就是按钮抖动 (Button Bouncing)。

什么是按钮抖动 (Bouncing)？

机械按钮在按下或松开的瞬间，其内部的金属触点会发生微小的、快速的物理弹跳。这导致在人感觉只按了一次的几毫秒内，电路实际上快速地接通、断开了很多次。ESP32 的运行速度非常快，它能捕捉到每一次微小的通断，因此会错误地将其识别为多次按下按钮。

示例 3：记录按钮按下的次数（简单防抖）

一种简单的消除抖动的方法是在检测到一次按键后，加入一个短暂的延时，忽略掉后续的抖动信号。

const int buttonPin = 8;

int lastButtonState = 1;  // 上一次按钮状态
int currentButtonState;   // 当前按钮状态
int count = 0;      // 计数器

void setup() {
  Serial.begin(9600);                // 初始化串口通信
  while (!Serial) {}                 // 等待串口连接

  pinMode(buttonPin, INPUT_PULLUP);  // 设置按钮引脚为上拉输入
}

void loop() {
  currentButtonState = digitalRead(buttonPin);  // 读取当前按钮状态

  if (lastButtonState == HIGH && currentButtonState == LOW) {
    // 按钮被按下

  } else if (lastButtonState == LOW && currentButtonState == HIGH) {
    // 按钮被释放
    count = count + 1;      // 计数器加 1
    Serial.println(count);  // 串口输出当前计数值
    delay(100);             // 延时 100 毫秒防抖
  }

  lastButtonState = currentButtonState;  // 保存当前按钮状态
}

运行结果：

和上面一样，每松开按钮一次，计数器加 1，并且因为加了 delay(100)，每次按钮弹起只会计数一次，有效减少了误触发数量。你可以尝试快速多次按按钮，留意计数器增量是否与实际按动匹配。

代码解释：

• 在每次检测到由 LOW 变为 HIGH 的瞬间（即按钮松开），更新计数器，执行 count=count+1 和 Serial.println(count);
• 加入 delay(100); 暂停 100 毫秒，简单抑制因按钮弹跳带来的重复计数

4. 拓展练习

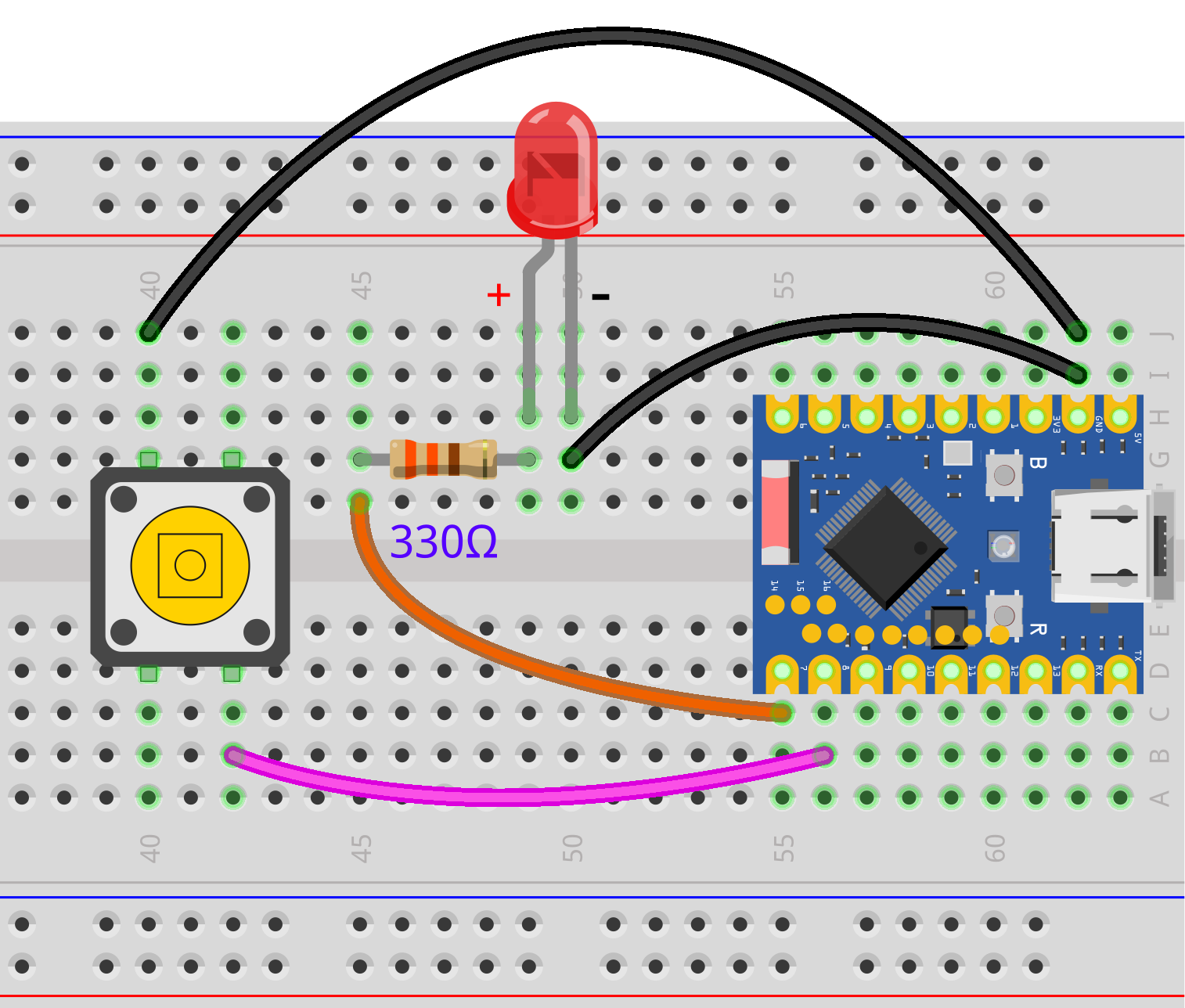

请尝试实现：当按钮按下时，LED 亮起。松开按钮时，LED 熄灭。

接线图：

代码：

const int ledPin = 7;     // LED 连接的引脚号
const int buttonPin = 8;  // 按钮连接的引脚号
int buttonState;          // 存储按钮状态

void setup() {
  pinMode(ledPin, OUTPUT);           // 设置 LED 引脚为输出模式
  pinMode(buttonPin, INPUT_PULLUP);  // 设置按钮引脚为上拉输入模式
}

void loop() {
  buttonState = digitalRead(buttonPin);  // 读取按钮状态

  if (buttonState == LOW) {      // 按钮按下时（LOW）
    digitalWrite(ledPin, HIGH);  // 点亮 LED
  } else {                       // 按钮未按下时（HIGH）
    digitalWrite(ledPin, LOW);   // 熄灭 LED
  }
}

请尝试实现：按按钮一次，切换 LED 状态一次。

接线图：

代码：

const int ledPin = 7;     // LED 连接的引脚号
const int buttonPin = 8;  // 按钮连接的引脚号

int lastButtonState = HIGH;  // 上一次按钮状态
int ledState = LOW;          // LED 当前状态（LOW=灭，HIGH=亮）
int currentButtonState;             // 当前按钮状态

void setup() {
  pinMode(ledPin, OUTPUT);           // 设置 LED 引脚为输出模式
  pinMode(buttonPin, INPUT_PULLUP);  // 设置按钮引脚为上拉输入模式
}

void loop() {
  currentButtonState = digitalRead(buttonPin);  // 读取当前按钮状态

  // 检测按钮从按下变为松开的瞬间
  if (lastButtonState == LOW && currentButtonState == HIGH) {
    ledState = !ledState;           // 切换 LED 状态（亮变灭，灭变亮）
    digitalWrite(ledPin, ledState); // 应用新的 LED 状态
    delay(100);                     // 防抖延时
  }

  lastButtonState = currentButtonState;  // 保存当前状态，用于下次比较
}
