交互式进度条

重要提示：关于开发板的兼容性

本教程的核心逻辑适用于所有 ESP32 开发板，但所有操作步骤均以 微雪 ESP32-S3-Zero 迷你开发板 为例进行讲解。如果您使用其他型号的开发板，请根据实际情况修改相应设置。

项目介绍

这个项目展示了一个交互式进度条显示系统，通过 ESP32 读取电位器的模拟信号，并在微雪 1.5 寸 OLED 显示屏上实时显示进度。程序提供了两种显示模式：水平进度条和半圆仪表盘，用户可以通过旋转电位器来观察进度值的变化。

硬件连接

需要使用的器件有：

微雪 1.5 寸 OLED 模块 * 1
电位器 * 1
面包板 * 1
导线
ESP32 开发板

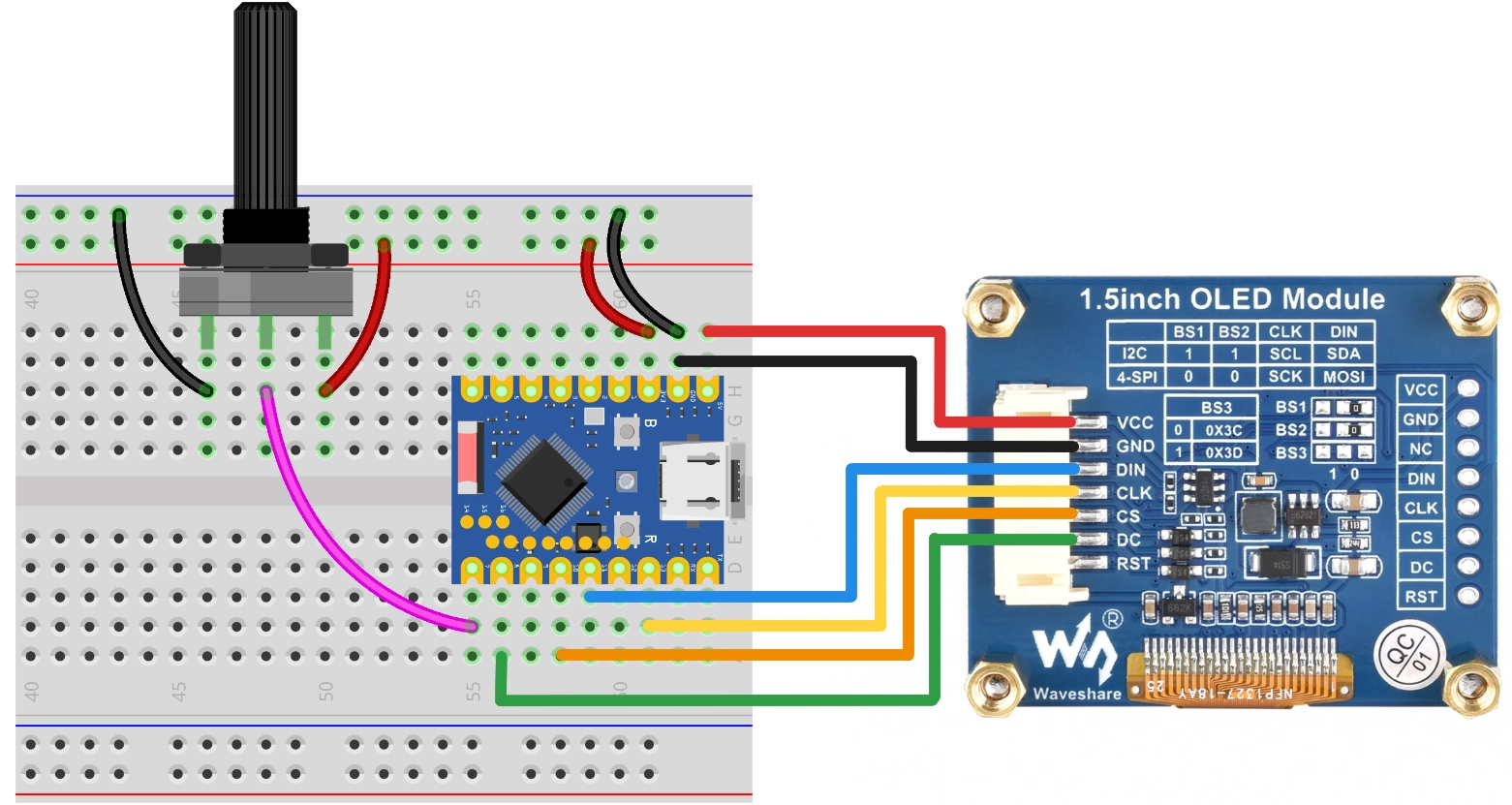

按照下面接线图连接电路：

ESP32-S3-Zero 引脚图

ESP32-S3-Zero-Pinout

提示

以下用 SPI 接口连接 OLED 显示屏，此屏幕也支持 I2C，通过 BS1 和 BS2 控制，如果使用 I2C 模式，请参考第7节 I2C 通信中的接线方式。

ESP32 引脚	OLED 模块	说明
GPIO 13	SCK	SPI 时钟线
GPIO 11	MOSI	SPI 数据输出
GPIO 10	CS	片选信号
GPIO 8	DC	数据/命令选择
5V	VCC	电源正极
GND	GND	电源负极

代码实现

提示

此代码示例依赖 ssd1327.py 驱动库。该库基于社区开发者 mcauser 的 micropython-ssd1327 项目。

下载链接：micropython-ssd1327-master.zip

请将该库中的 ssd1327.py 文件上传到开发板的根目录中。

import time
import math
from machine import Pin, SPI, ADC
import ssd1327

# SPI 引脚配置
SCK_PIN = 13
MOSI_PIN = 11
CS_PIN = 10
DC_PIN = 8
RST_PIN = 9

# 电位器引脚
POT_PIN = 7

# 初始化 SPI
spi = SPI(1, baudrate=10000000, sck=Pin(SCK_PIN), mosi=Pin(MOSI_PIN))
# 初始化 OLED
oled = ssd1327.SSD1327_SPI(128, 128, spi, dc=Pin(DC_PIN), res=Pin(RST_PIN), cs=Pin(CS_PIN))

# 若使用 I2C，取消注释以下代码
# from machine import I2C
# SDA_PIN = 2
# SCL_PIN = 1
# I2C_ADDR = 0x3d
# i2c = I2C(0, scl=Pin(SCL_PIN), sda=Pin(SDA_PIN), freq=400000)
# oled = ssd1327.SSD1327_I2C(128, 128, i2c, I2C_ADDR)

# 初始化 ADC
adc = ADC(Pin(POT_PIN))

def get_percentage():
    """读取电位器并返回 0-100 的整数"""
    val = adc.read_u16() # 0-65535
    percent = int((val / 65535) * 100)
    return max(0, min(100, percent))

# 效果函数 1：水平进度条
def show_horizontal_bar(oled, percent):
    """
    绘制水平进度条
    """
    oled.fill(0) # 清除缓冲区

    # 布局参数
    bar_x = 10
    bar_y = 55
    bar_w = 108
    bar_h = 18

    # 1. 绘制外框 （使用灰色，颜色值 6)
    # 注意：使用 framebuf.rect
    oled.framebuf.rect(bar_x, bar_y, bar_w, bar_h, 6)

    # 2. 绘制内部填充 （使用亮白色，颜色值 15)
    # 计算填充宽度，预留 2 像素边距
    inner_max_w = bar_w - 4
    fill_w = int((percent / 100) * inner_max_w)

    if fill_w > 0:
        oled.framebuf.fill_rect(bar_x + 2, bar_y + 2, fill_w, bar_h - 4, 15)

    # 3. 绘制文字信息
    oled.text("Progress", 32, 35, 8) # 标题

    p_str = f"{percent}%"
    # 简单居中计算：屏幕宽 128，假设字符宽 8
    text_x = 64 - (len(p_str) * 4)
    oled.text(p_str, text_x, 80, 15) # 数值

    oled.show() # 刷新显示

# 效果函数 2：半圆仪表盘
def show_gauge(oled, percent):
    """
    绘制半圆仪表盘
    """
    oled.fill(0) # 清除缓冲区

    # 仪表盘参数
    cx, cy = 64, 105  # 圆心位置 （屏幕下方居中）
    radius = 55       # 半径
    pointer_len = 48  # 指针长度

    # 1. 绘制刻度线 （模拟半圆）
    # 角度范围：180 度（左） -> 0 度（右）
    for i in range(0, 11): # 0 到 10，共 11 个大刻度
        angle = 180 - (i * 18)
        rad = math.radians(angle)

        # 外圈点
        x1 = int(cx + math.cos(rad) * radius)
        y1 = int(cy - math.sin(rad) * radius)

        # 内圈点 （刻度长度 5)
        x2 = int(cx + math.cos(rad) * (radius - 6))
        y2 = int(cy - math.sin(rad) * (radius - 6))

        oled.line(x1, y1, x2, y2, 6) # 颜色 6 （灰色）

    # 2. 绘制指针
    # 计算当前值的角度
    current_angle = 180 - (percent / 100 * 180)
    current_rad = math.radians(current_angle)

    px = int(cx + math.cos(current_rad) * pointer_len)
    py = int(cy - math.sin(current_rad) * pointer_len)

    oled.line(cx, cy, px, py, 15) # 颜色 15 （高亮）

    # 3. 绘制圆心装饰
    oled.framebuf.fill_rect(cx-2, cy-2, 5, 5, 15)

    # 4. 底部文字
    oled.text(f"{percent}", 56, 110, 15)
    oled.text("GAUGE", 44, 10, 8)

    oled.show() # 刷新显示

# ================= 主循环 =================

print("Started.")

while True:
    # 读取数据
    val = get_percentage()

    # 选择显示模式 （取消注释你需要的一个）

    # 模式 A: 水平进度条
    show_horizontal_bar(oled, val)

    # 模式 B: 半圆仪表盘
    # show_gauge(oled, val)

    # 简单的延时防止刷新过快
    time.sleep(0.05)

代码解释

导入库：machine 库用于控制硬件（SPI、I2C、ADC 和 GPIO），ssd1327 库用于驱动 1.5 寸 OLED 显示屏，time 库用于实现延时，math 库用于绘制仪表盘时的三角函数计算。
引脚配置：程序开头定义了 SPI 通信的引脚号和电位器的 ADC 引脚号。将这些参数集中管理，便于后续根据实际需求快速调整。
```
# SPI 引脚配置
SCK_PIN = 13
MOSI_PIN = 11
CS_PIN = 10
DC_PIN = 8
RST_PIN = 9
# 电位器引脚
POT_PIN = 7
```
硬件初始化：
- SPI 方式（默认）：
  - 使用 machine.SPI() 初始化 SPI 总线，设置波特率为 10MHz。
  - 使用 ssd1327.SSD1327_SPI() 初始化 OLED，传入分辨率、SPI 对象及控制引脚。
- I2C 方式（可选）：
  - 代码中预留了 I2C 初始化代码（默认注释）。若使用 I2C 接口的屏幕，需取消注释相关代码。
  - 使用 machine.I2C() 初始化 I2C 总线，并使用 ssd1327.SSD1327_I2C() 初始化 OLED，需指定 I2C 地址（通常为 0x3d）。
- ADC 初始化：使用 machine.ADC() 初始化电位器模拟输入。
```
# 初始化 SPI （默认）
spi = SPI(1, baudrate=10000000, sck=Pin(SCK_PIN), mosi=Pin(MOSI_PIN))
oled = ssd1327.SSD1327_SPI(128, 128, spi, dc=Pin(DC_PIN), res=Pin(RST_PIN), cs=Pin(CS_PIN))

# 初始化 I2C （可选）
# i2c = I2C(0, scl=Pin(SCL_PIN), sda=Pin(SDA_PIN), freq=400000)
# oled = ssd1327.SSD1327_I2C(128, 128, i2c, I2C_ADDR)

# 初始化 ADC
adc = ADC(Pin(POT_PIN))
```
辅助函数 get_percentage()：读取电位器的 ADC 值并转换为 0-100 的百分比。
- 使用 adc.read_u16() 读取 16 位无符号整数（范围 0-65535）。
- 将读取值映射到 0-100 范围，并使用 max() 和 min() 确保结果在有效范围内。
```
def get_percentage():
    """读取电位器并返回 0-100 的整数"""
    val = adc.read_u16() # 0-65535
    percent = int((val / 65535) * 100)
    return max(0, min(100, percent))
```
效果函数 1：show_horizontal_bar()：绘制水平进度条。
- 清屏：调用 oled.fill(0) 清除显示缓冲区。
- 绘制外框：使用 oled.framebuf.rect() 绘制进度条边框，颜色值为 6（灰色）。
- 计算填充宽度：根据百分比计算内部填充条的宽度，预留 2 像素边距以避免与外框重叠。
- 绘制填充：使用 oled.framebuf.fill_rect() 绘制填充部分，颜色值为 15（亮白色）。
- 显示文字：在进度条上方显示标题 "Progress"，下方显示百分比数值。
- 刷新显示：调用 oled.show() 将缓冲区内容发送到屏幕。
效果函数 2：show_gauge()：绘制半圆仪表盘。
- 清屏：调用 oled.fill(0) 清除显示缓冲区。
- 绘制刻度线：通过循环绘制 11 条刻度线（0% 到 100%，每 10% 一条）。使用三角函数计算每条刻度线的起点和终点坐标，角度范围从 180°（左侧）到 0°（右侧）。
```
for i in range(0, 11): # 0 到 10，共 11 个大刻度
    angle = 180 - (i * 18)
    rad = math.radians(angle)
```
- 绘制指针：根据百分比计算指针角度，使用 oled.line() 绘制从圆心到指针末端的线段，颜色值为 15（高亮）。
```
current_angle = 180 - (percent / 100 * 180)
current_rad = math.radians(current_angle)
px = int(cx + math.cos(current_rad) * pointer_len)
py = int(cy - math.sin(current_rad) * pointer_len)
oled.line(cx, cy, px, py, 15)
```
- 绘制圆心装饰：在圆心位置绘制一个小方块作为视觉焦点。
- 显示文字：在底部显示百分比数值和标题 "GAUGE"。
主循环逻辑：程序在一个无限循环 while True 中执行以下操作：
- 读取数据：调用 get_percentage() 获取电位器的百分比值。
- 选择显示模式：程序提供两种显示模式（水平进度条和半圆仪表盘），通过注释/取消注释切换。
- 延时控制：使用 time.sleep(0.05) 实现 50 毫秒延时，防止刷新过快导致闪烁或资源浪费。
```
while True:
    val = get_percentage()

    # 模式 A: 水平进度条
    show_horizontal_bar(oled, val)

    # 模式 B: 半圆仪表盘
    # show_gauge(oled, val)

    time.sleep(0.05)
```
