ESP32-S3-ePaper-3.97
本产品是一款微雪 (Waveshare) 设计的高性能、高集成的微控制器开发板。 搭载 ESP32-S3 微控制器，支持 Wi-Fi 与 BLE 双模通信。板载 3.97 英寸电子墨水屏，功耗极低，环境光下可视，适合便携设备及长续航场景。 集成 RTC 实时时钟、SHTC3 温湿度传感器、Micro SD 卡槽、低功耗音频编解码芯片以及电源管理芯片。 为物联网终端、电子标签和便携显示器等应用提供灵活可靠的开发平台。
产品特性
- 搭载 ESP32-S3R8 高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
- 支持 2.4GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
- 内置 512KB 的 SRAM 和 384KB ROM，叠封 8MB PSRAM 和外接 16MB Flash
- 搭载 3.97 英寸电子墨水屏，分辨率 800 × 480，具备高对比度、宽视角等特性
- 板载音频编解码芯片，支持语音采集与播放，便于实现 AI 语音交互应用
- 板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪），可检测运动姿态、计步等功能
- 板载 PCF85063 RTC 实时时钟与 SHTC3 温湿度传感器，可实现精准 RTC 时间管理及温湿度监测
- 板载 TG28 电源管理芯片，接入 3.7V MX1.25 锂电池，实现不间断供电，并预留备用电池接口，确保更换主电池时 RTC 功能持续工作
- TG28 提供高效的电源管理方案，支持输出多路可配置电压，集成充电与电池管理功能，有助于延长电池寿命
- 采用 Type-C 接口，提高了用户的使用便捷性和设备的兼容性
- 板载 Micro SD 卡槽，可实现存储扩展与快速数据传输，适用于数据记录、媒体播放等场景，简化了电路设计
- 板载拨轮按键与 BOOT 和 PWR 侧边按钮，支持自定义按键功能，开发使用更灵活
资源简介
- ESP32-S3-WROOM-1-N16R8 Wi-Fi 和蓝牙 SoC，240MHz 运行频率，叠封 16MB Flash 和 8MB PSRAM
- SHTC3 温湿度传感器 提供环境温湿度测量，便于实现环境监测功能
- PCF85063 RTC 时钟芯片，支持时间保持功能
- 拨轮按键 支持自定义三个方向的按键功能
- PWR 电源按键 配合程序可实现锂电池供电情况下的所有电源的控制
- BOOT 按键 按住 BOOT，重新上电可以进入下载模式
- NS4150B 音频功放芯片
- ES8311 低功耗音频编解码芯片
- QMI8658 六轴惯性测量单元 (IMU)，包含一个 3 轴陀螺仪和一个 3 轴加速度计
- MX1.25 喇叭接口
- MX1.25 RTC 备用电池接口用于在锂电池接口没有接入电池时给 RTC 供电
- MX1.25 锂电池接口 MX1.25 2PIN 连接器，可用于接入 3.7V 锂电池，支持充放电
- 3.97 墨水屏接口
- TG28 高集成度的电源管理芯片
- 麦克风
- Type-C 接口 用于烧录程序和日志打印
- Micro SD 卡槽 支持 FAT32 格式的 SD 卡，用于数据扩展

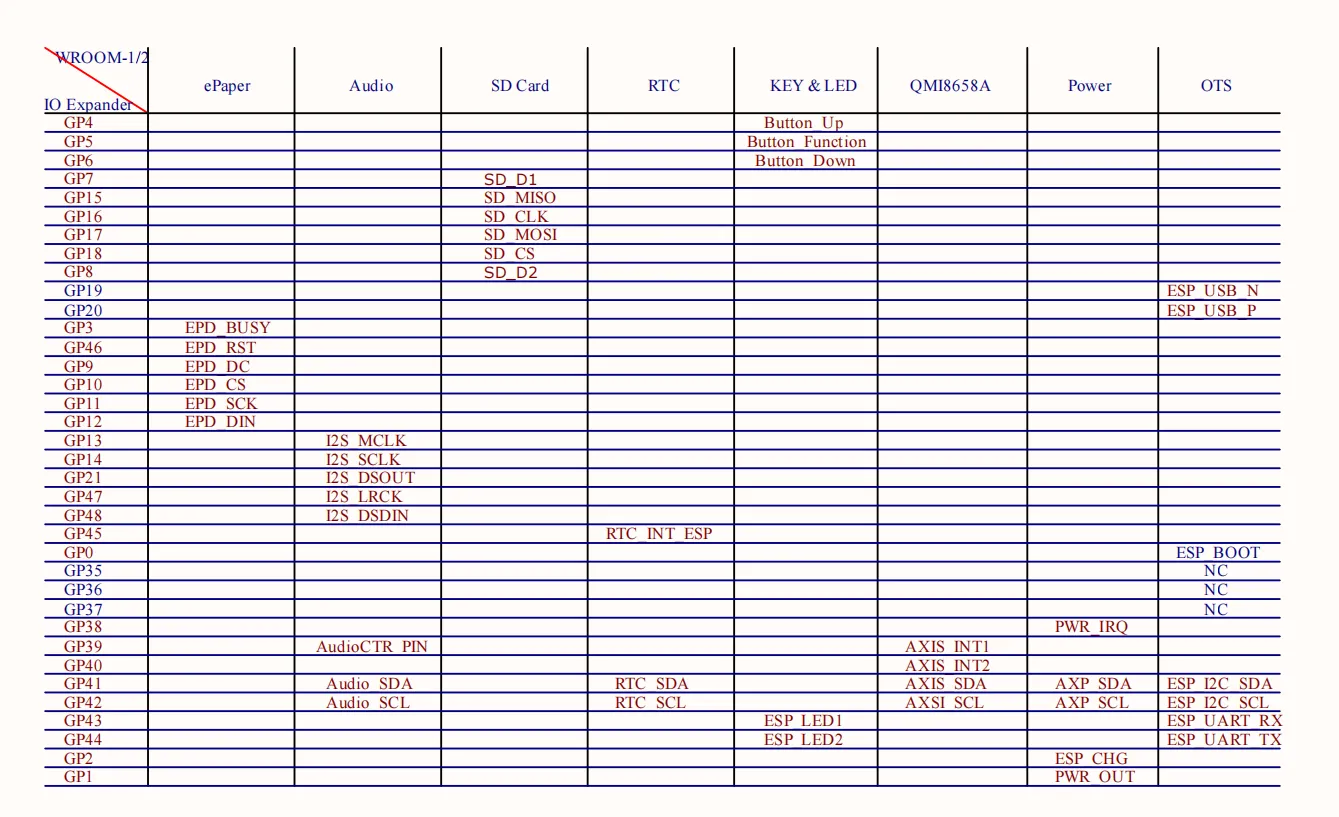

接口介绍
产品尺寸
开发方式
ESP32-S3-ePaper-3.97 支持 Arduino IDE 和 ESP-IDF 两种开发框架，为开发者提供灵活的选择，您可以根据项目需求和个人偏好选择合适的开发工具。
两种开发方式各有优势，开发者可根据自身需求和技能水平选择。Arduino 简单易学、上手快，适合初学者和非专业人士；ESP-IDF 则提供更高级的开发工具和更强的控制能力，适合有专业背景或对性能要求较高的开发者，更适用于复杂项目开发。
-
Arduino IDE 是一款便捷灵活、易于上手的开源电子原型平台。无需太多基础知识，简单学习后即可快速开发。Arduino 拥有庞大的全球用户社区，提供海量开源代码、项目示例和教程，以及丰富的库资源，封装了复杂功能，让开发者能够快速实现各种功能。您可以参考 Arduino IDE 开发环境搭建教程 完成初始设置，教程中同时提供了相关示例程序供参考。
-
ESP-IDF 全称 Espressif IoT Development Framework，是乐鑫科技为 ESP 系列芯片推出的专业开发框架。它基于 C 语言开发，包含编译器、调试器、烧录工具等，支持命令行或集成开发环境（如 Visual Studio Code 配合 Espressif IDF 插件）开发，插件提供代码导航、项目管理、调试等功能。我们推荐使用 VS Code 进行开发，具体配置过程可参考 ESP-IDF (VS Code) 开发环境搭建教程，教程中同时提供了相关示例程序供参考。
