ESP32-C6-LCD-1.9

本产品采用 ESP32-C6FH8 芯片，支持 2.4GHz Wi-Fi 6 和 BLE 5 蓝牙功能，叠封 8MB Flash，板载 1.9 寸 LCD 显示屏，可流畅运行 LVGL 等 GUI 界面程序。板载 QMI8658 六轴传感器、Micro SD 卡槽和锂电池充电等外设资源，同时预留 Pico 兼容引脚接口，兼容性和扩展性强，可快速开发 ESP32-C6 的 HMI 等应用。

产品特性​

  • 搭载 ESP32-C6 高性能 32 位 RISC-V 处理器，主频高达 160MHz
  • 支持 2.4GHz Wi-Fi 6 (802.11 ax/b/g/n) 和 Bluetooth 5 (LE)，板载天线
  • 内置 512KB HP SRAM、16KB LP SRAM 和 320KB ROM，叠封 8MB Flash
  • 板载 1.9 英寸 LCD 屏，170 × 320 分辨率，262K 彩色，能清晰地显示彩色图片
  • 板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪)，可检测运动姿态拓展应用
  • 板载 USB Type-C 接口，可用于供电和下载调试，方便开发使用
  • 板载 3.7V MX1.25 锂电池充放电接口
  • 板载 Micro SD 卡槽，可外接 SD 卡存储图片或文件
  • 板载 Pico 兼容接口，引出丰富的外设接口，兼容性和扩展性强

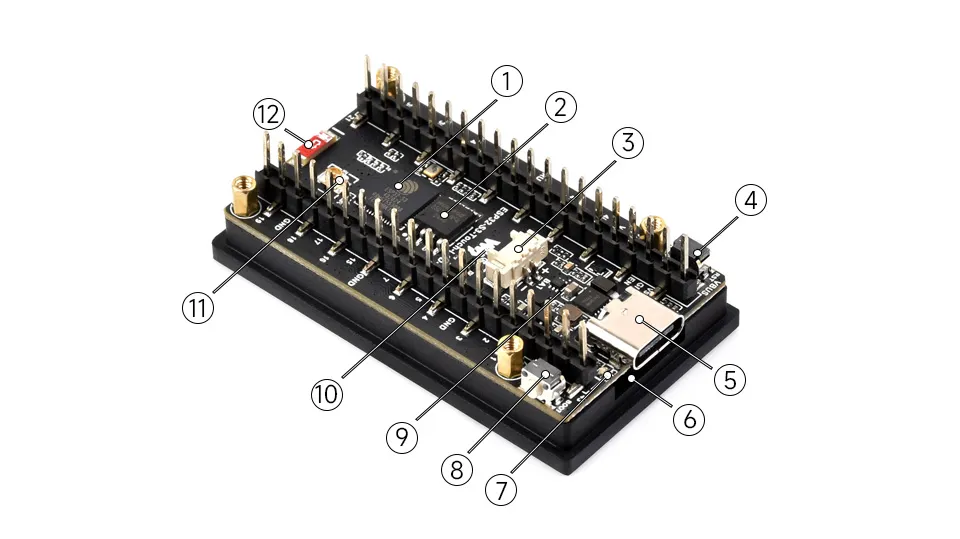

资源简介​

ESP32-C6-LCD-1.9 资源简介

  1. ESP32-C6R8 叠封 8Mb Flash，运行频率高达 160MHz
  2. TCA9554 扩展 8 通道 GPIO 芯片，提升 IO 灵活性
  3. MX1.25 3.7V 锂电池接口 用于连接锂电池，支持充放电功能
  4. RESET 按键 系统复位，便于调试
  5. USB Type-C 接口 支持电源输入和数据传输
  6. Micro SD 卡槽(背面) 用于扩展存储，支持Micro SD卡
  7. 充电指示灯 充满熄灭
  8. BOOT按键 用于下载程序或进入引导模式
  9. WS2812(背面，仅限无触控版本) RGB灯珠，支持多彩光效
  10. QMI8658(背面) IMU六轴惯性传感器(3轴陀螺仪 + 3轴加速度计)
  11. IPEX1外部天线接口(仅限带触控版本) 需要修改焊点接入
  12. 贴片陶瓷天线 板载天线设计，节省空间，信号稳定

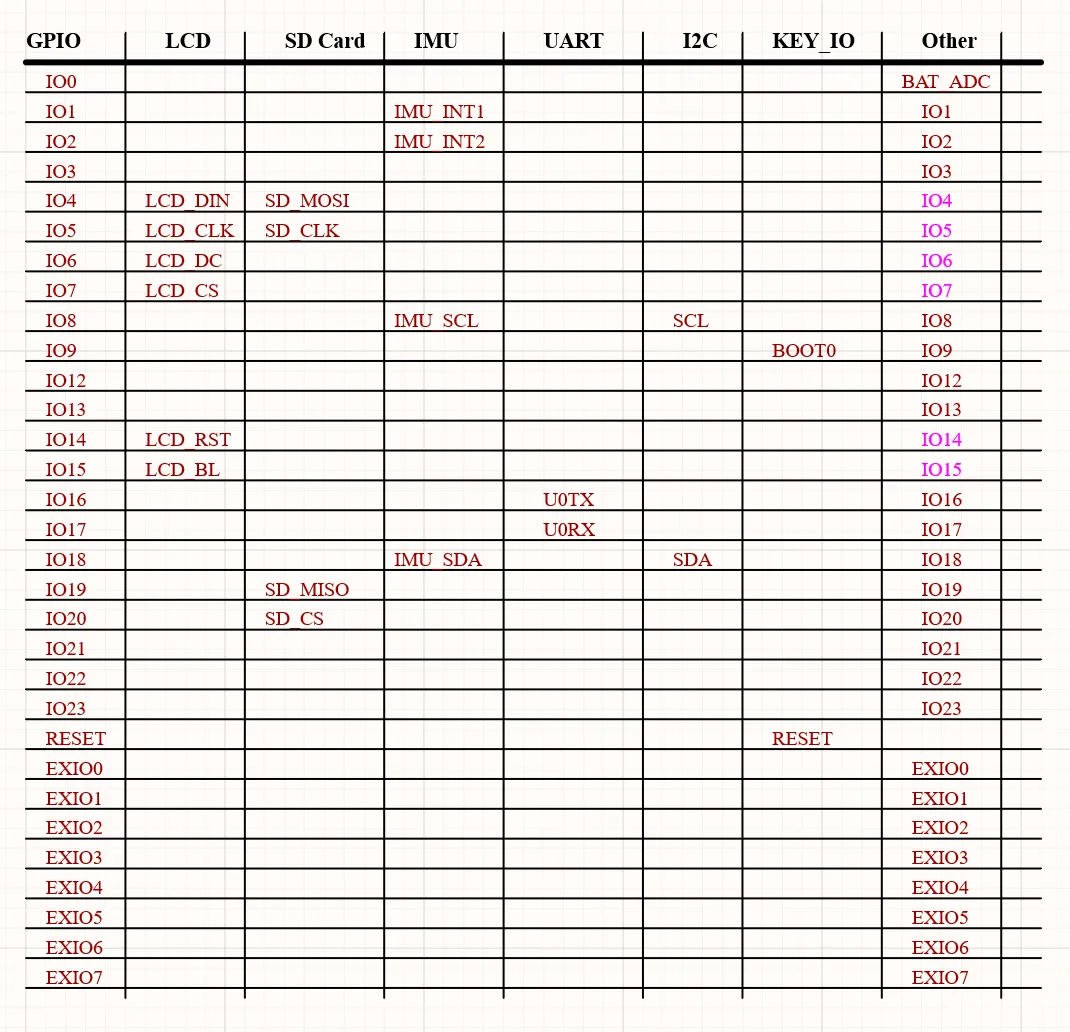

接口介绍​

ESP32-C6-LCD-1.9 接口介绍

产品尺寸​

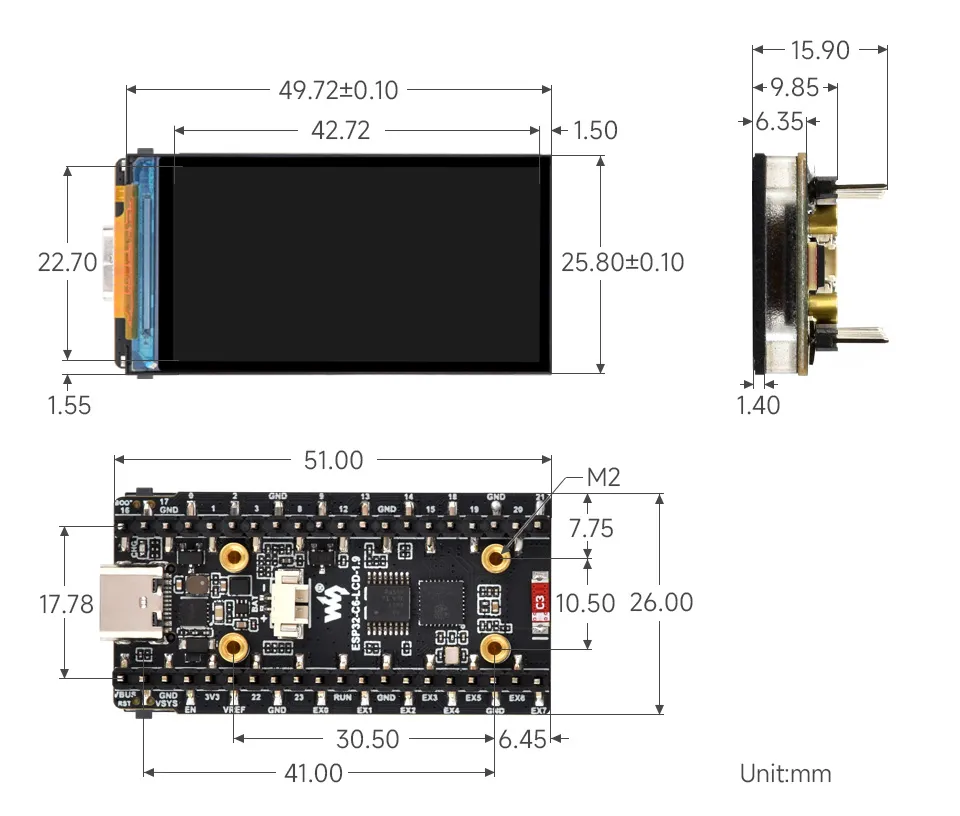

ESP32-C6-LCD-1.9​

ESP32-C6-LCD-1.9 产品尺寸

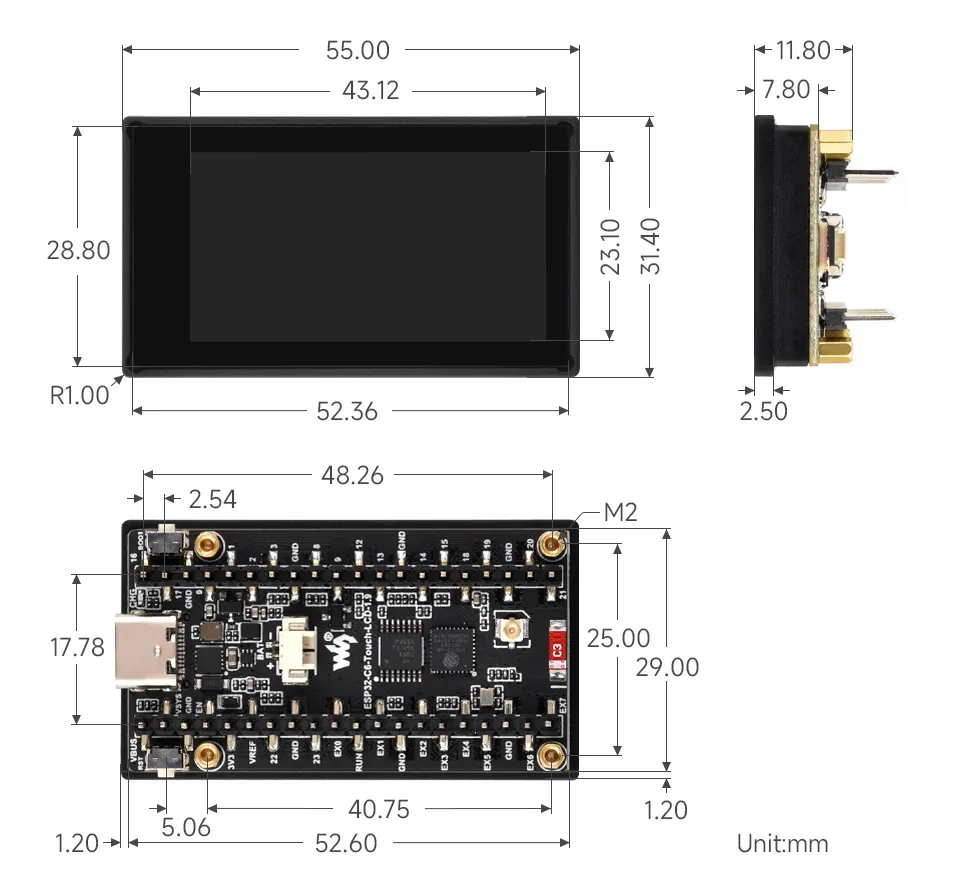

ESP32-C6-Touch-LCD-1.9​

ESP32-C6-LCD-1.9 产品尺寸

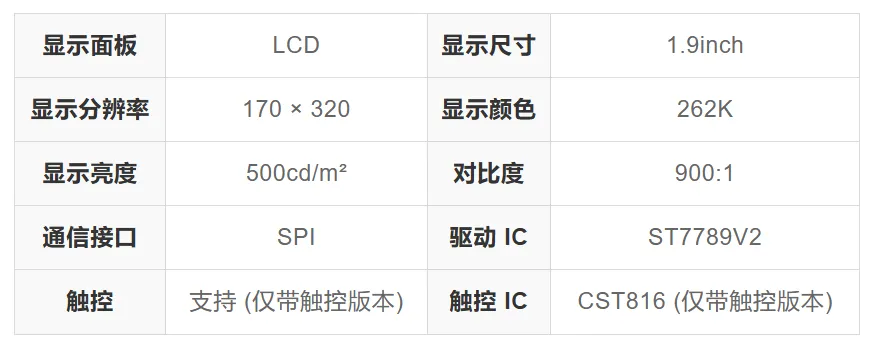

LCD 参数​

ESP32-C6-LCD-1.9 产品尺寸

开发方式​

ESP32-C6-LCD-1.9 支持 Arduino IDE 和 ESP-IDF 两种开发框架，为开发者提供灵活的选择，您可以根据项目需求和个人偏好选择合适的开发工具。

两种开发方式各有优势，开发者可根据自身需求和技能水平选择。Arduino 简单易学、上手快，适合初学者和非专业人士；ESP-IDF 则提供更高级的开发工具和更强的控制能力，适合有专业背景或对性能要求较高的开发者，更适用于复杂项目开发。

  • Arduino IDE 是一款便捷灵活、易于上手的开源电子原型平台。无需太多基础知识，简单学习后即可快速开发。Arduino 拥有庞大的全球用户社区，提供海量开源代码、项目示例和教程，以及丰富的库资源，封装了复杂功能，让开发者能够快速实现各种功能。您可以参考 Arduino IDE 开发环境搭建教程 完成初始设置，教程中同时提供了相关示例程序供参考。

  • ESP-IDF 全称 Espressif IoT Development Framework，是乐鑫科技为 ESP 系列芯片推出的专业开发框架。它基于 C 语言开发，包含编译器、调试器、烧录工具等，支持命令行或集成开发环境（如 Visual Studio Code 配合 Espressif IDF 插件）开发，插件提供代码导航、项目管理、调试等功能。我们推荐使用 VS Code 进行开发，具体配置过程可参考 ESP-IDF (VS Code) 开发环境搭建教程，教程中同时提供了相关示例程序供参考。
