ESP-IDF 开发

本章节包含以下部分，请按需阅读：

• ESP-IDF 入门教程
• 配置开发环境
• 运行乐鑫官方示例程序
• 擦除设备 Flash 说明

ESP-IDF 入门教程

初次接触 ESP32 ESP-IDF 开发，想要快速上手？我们为您准备了一套通用的 入门教程。

• 第0节 认识 ESP32
• 第1节 搭建环境
• 第2节 运行实例
• 第3节 创建项目
• 第4节 使用组件
• 第5节 调试程序
• 第6节 FreeRTOS
• 第7节 驱动外设
• 第8节 Wi-Fi 编程
• 第9节 BLE 编程

请注意：该教程使用 ESP32-S3-Zero 作为教学示例，所有硬件代码均基于其引脚布局。在动手实践前，建议您对照手中的开发板引脚图，确认引脚配置无误。

配置开发环境

备注

以下教程基于 Windows 开发环境，使用 VSCode 进行开发。

注意

注意：ESP-IDF 从 V5.1 版本后才开始支持 ESP32-C6。安装 ESP-IDF 时需选择 V5.1 以上版本。

请参考 微雪 ESP-IDF 入门教程 - 第 1 节 搭建环境 完成 ESP-IDF 开发环境配置。

运行乐鑫官方示例程序

官方例程使用教程

创建例程（ 示例 ）

• 使用快捷键 F1 ，输入

  esp-idf:show examples projects

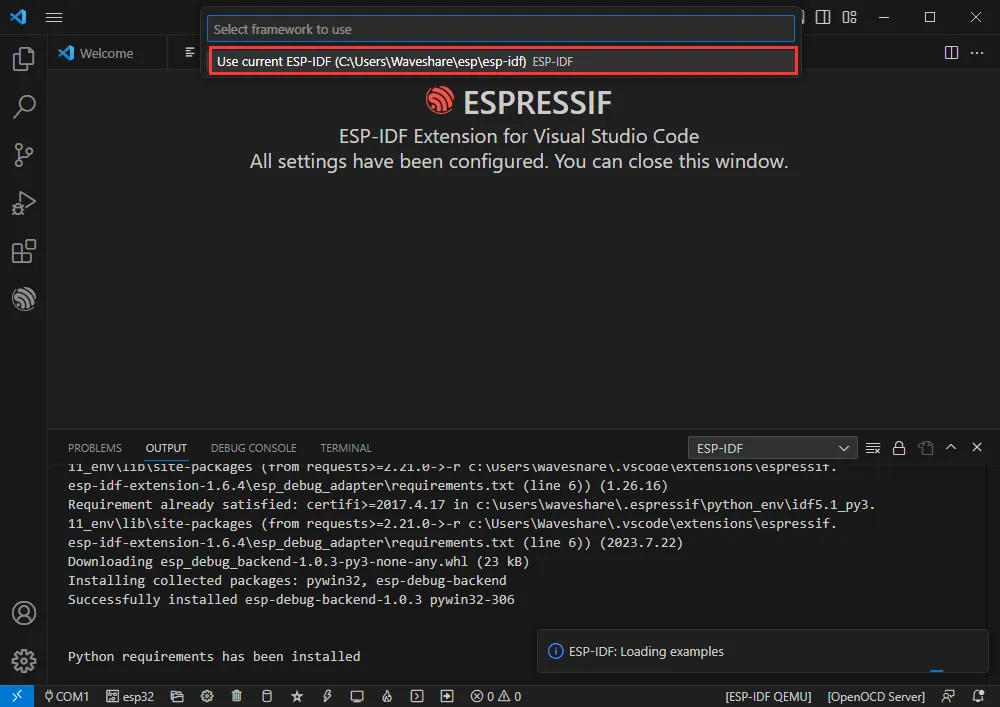

• 选择你当前的 IDF 版本

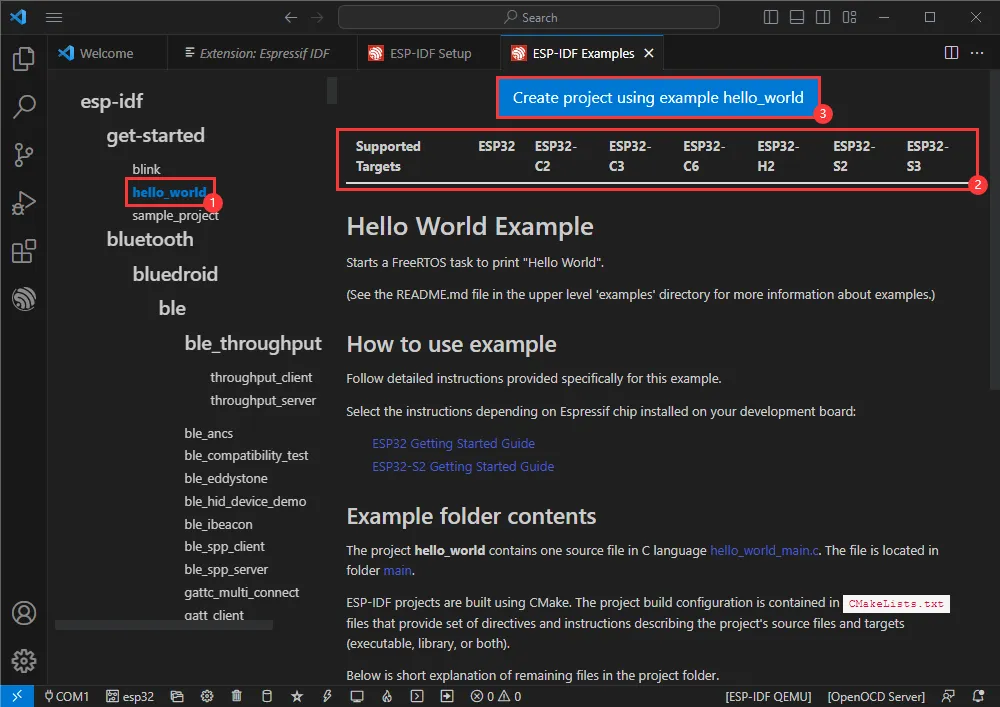

• 以 Hello world 例程为例

  • ① 选择对应例程
  • ② 其 readme 会说明该例程适用于什么芯片（下文有介绍例程怎么使用与文件结构，这里略）
  • ③ 点击创建例程

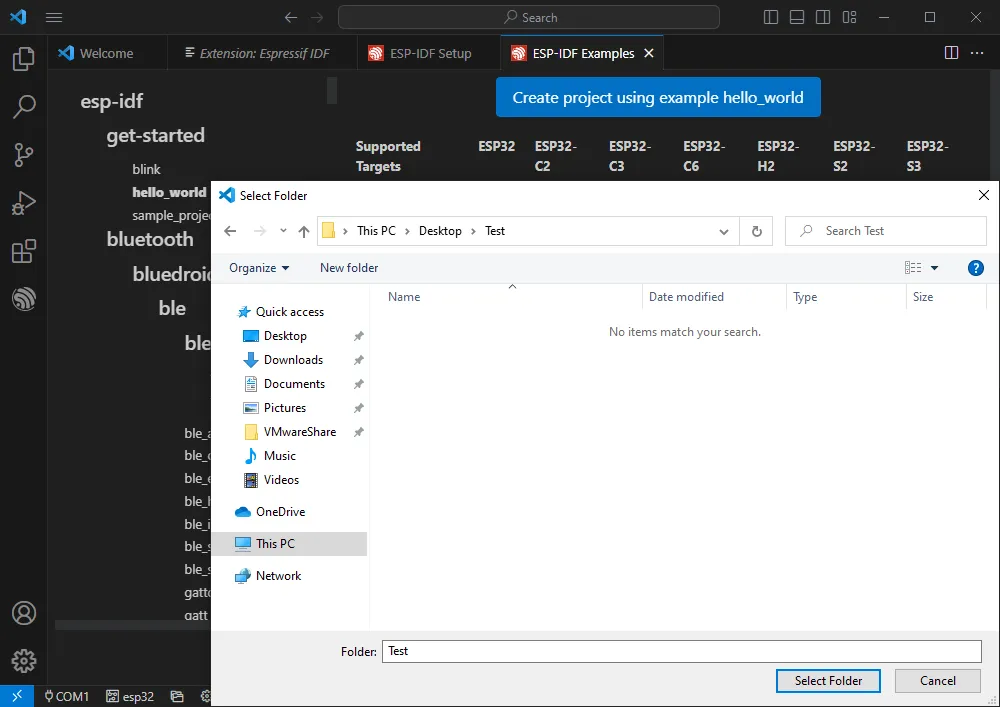

  选择放置例程的路径，要求无例程同名文件夹


修改 COM 口

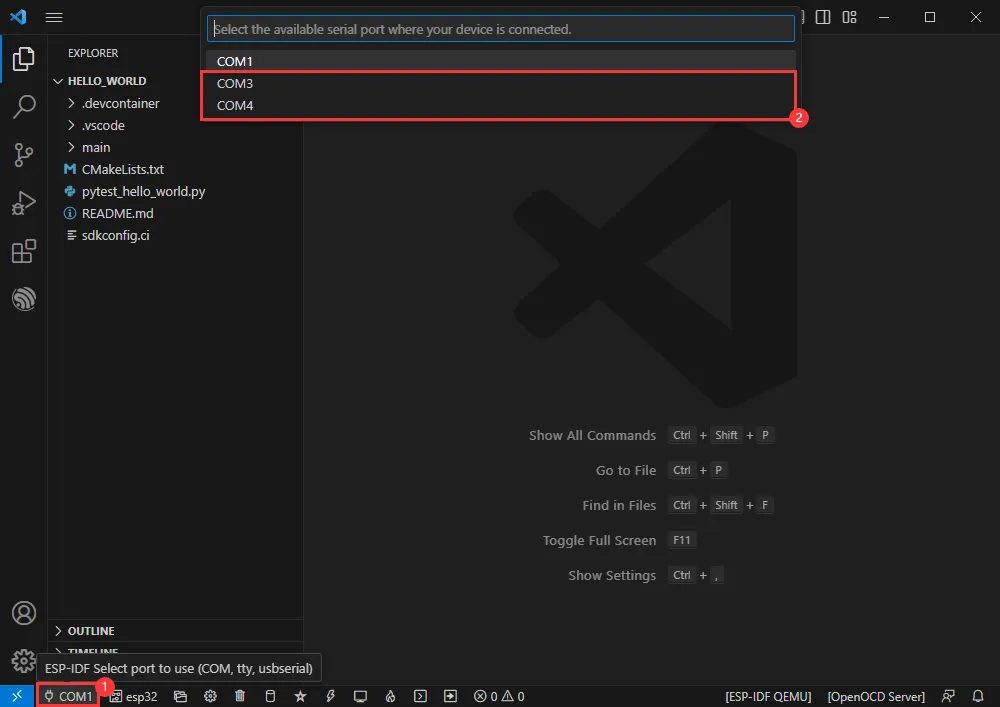

• 此处显示使用对应的 COM 口，点击可以修改对应 COM 口

• 请根据设备对应 COM 口进行选择，建议优先使用 USB 对应的 COM 口（可通过设备管理器查看）

• 若出现下载失败的情况请点击复位按键 1 秒以上，等待 PC 端重新识别到设备后再次下载

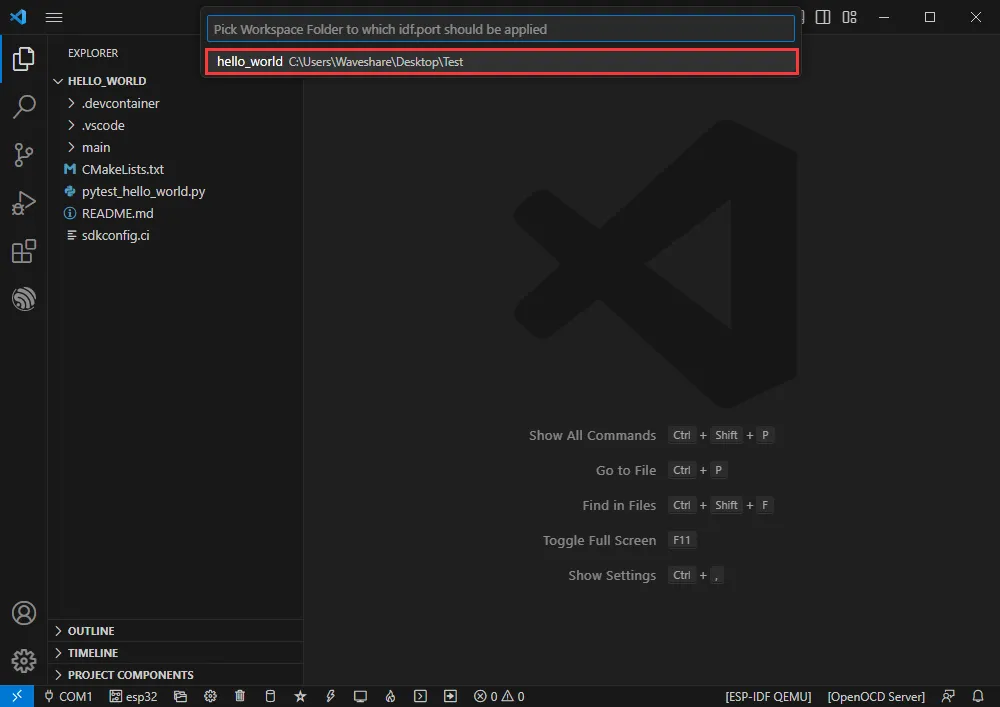

• 选择使用的工程或者例程



• 然后我们的 COM 口就修改好了

修改驱动对象

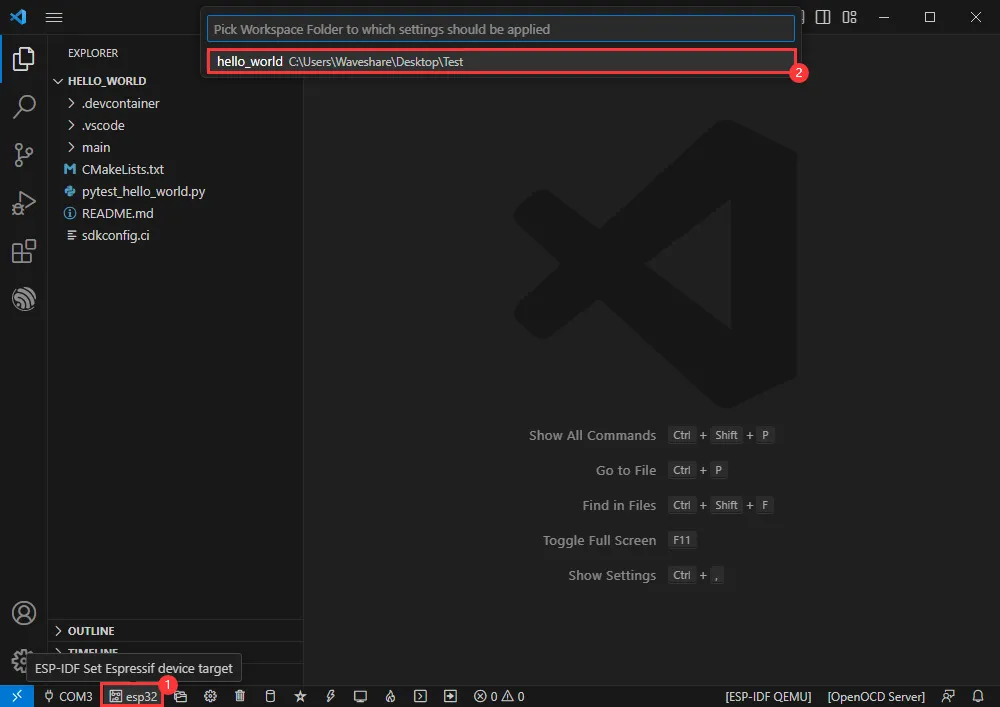

• 此处显示的是使用的驱动对象，点击可以修改对应驱动对象

• 选择使用的工程或者例程

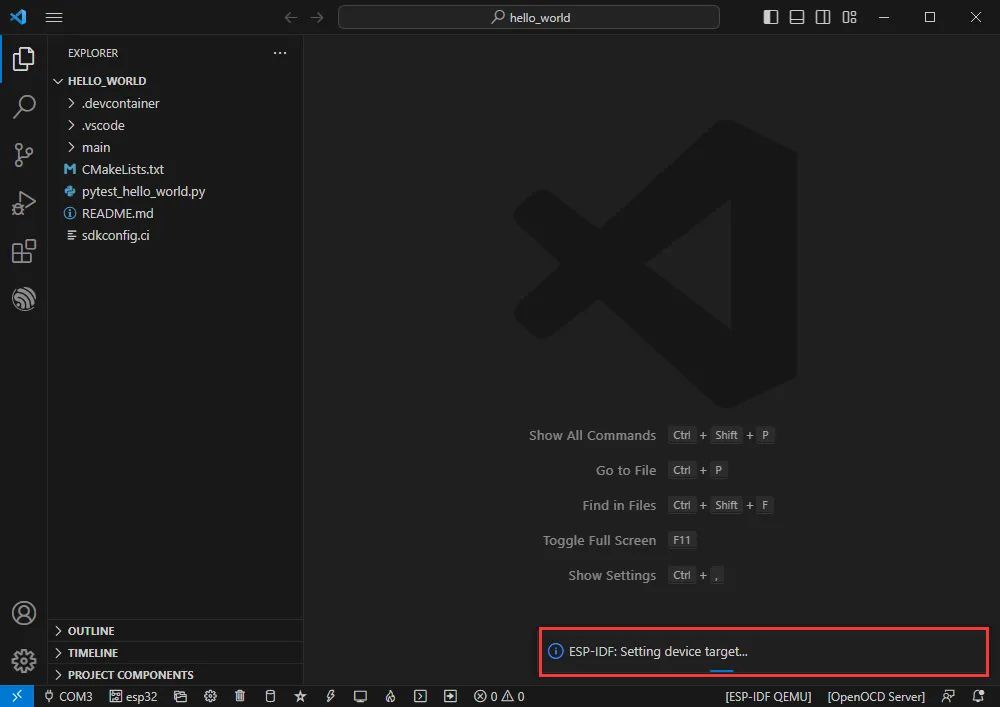

• 点击后需要稍等片刻

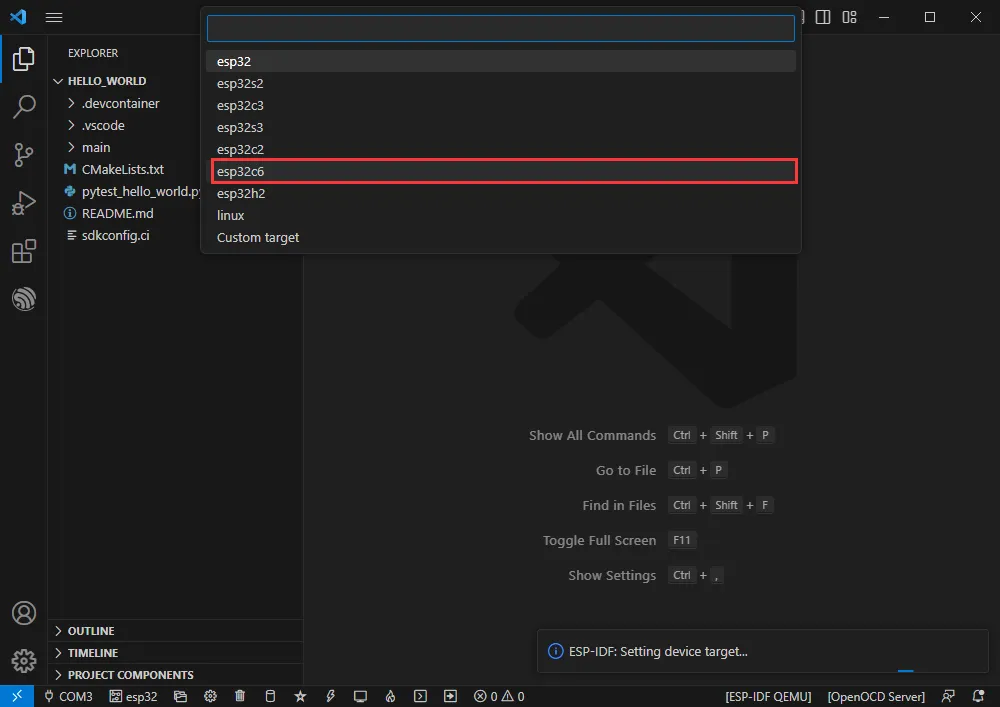

• 选择我们需要驱动的对象，也就是我们的主芯片为 ESP32C6



• 选择 openocd 的路径，这里对我们没有影响，所以我们随便选择一个即可

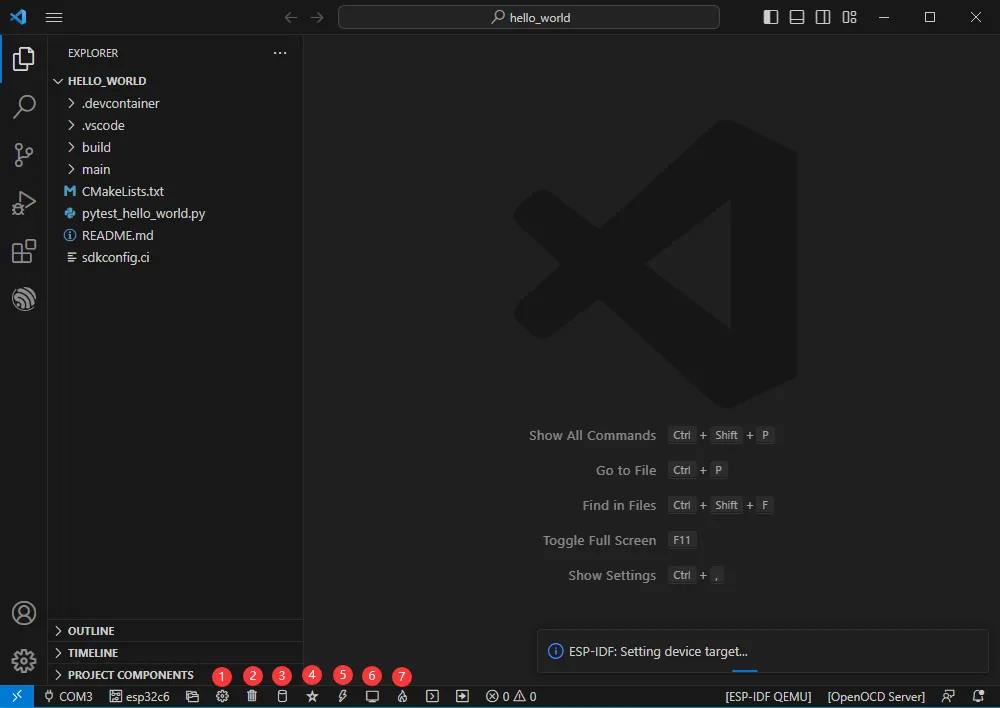

其余状态栏简介

• ①SDK 配置编辑器，ESP-IDF 很多功能与配置可以在其内修改
• ② 全部清理，清空所有编译文件，
• ③ 编译
• ④ 当前下载方式，默认为 UART
• ⑤ 烧录当前固件，请在编译后进行
• ⑥ 打开串口监视器，用于查看串口信息
• ⑦ 编译，烧录，打开串口监视器 一体按键（调试时最常用）

编译、烧录、串口监视

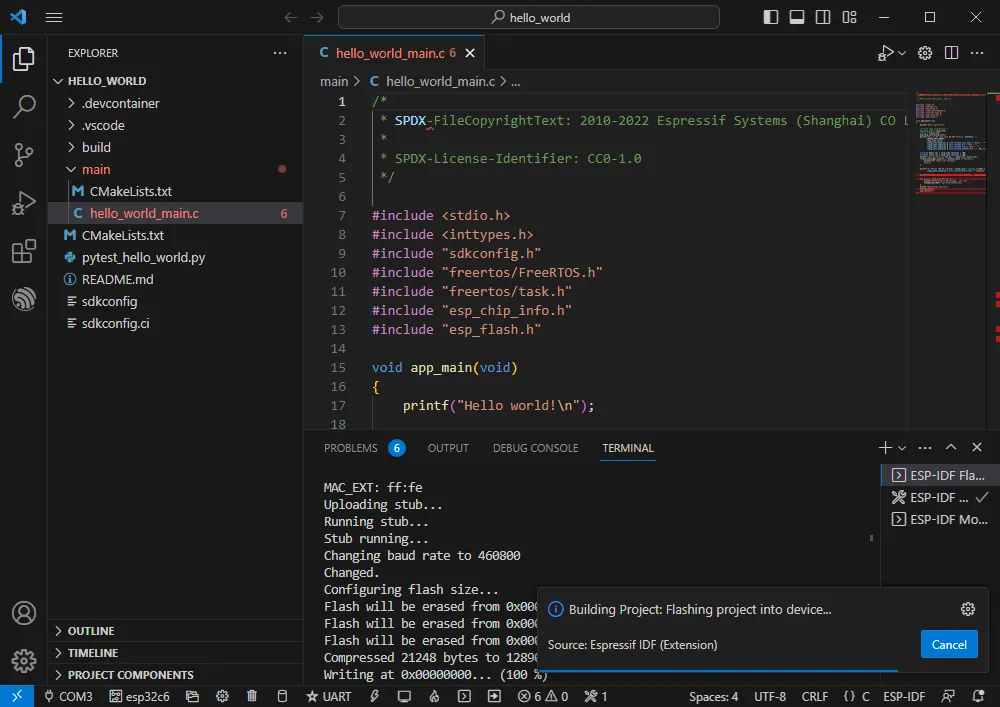

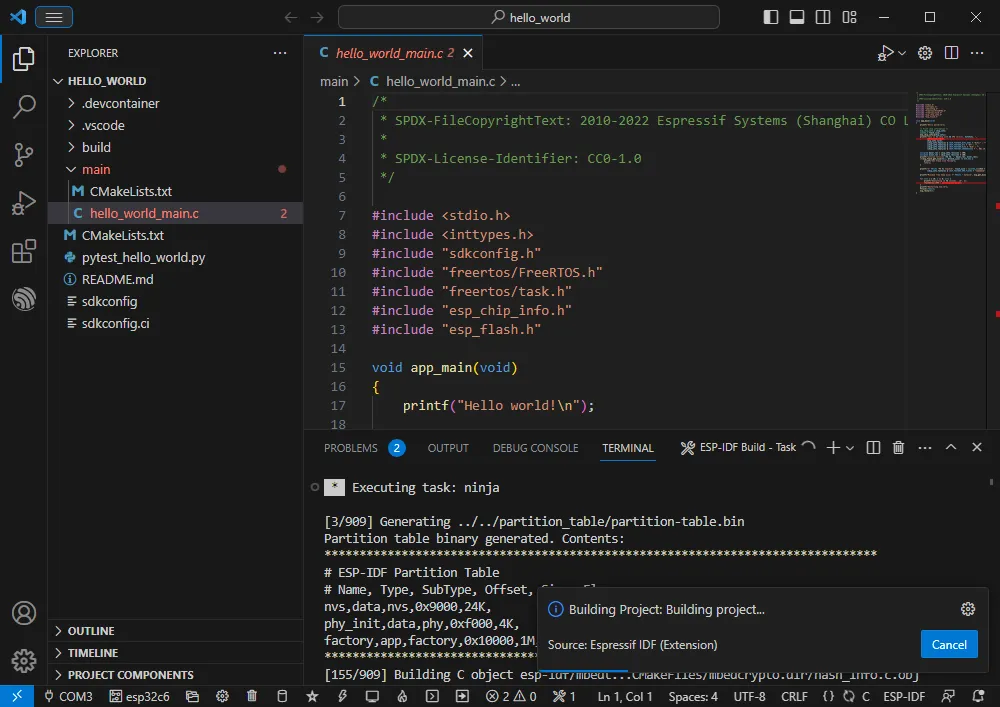

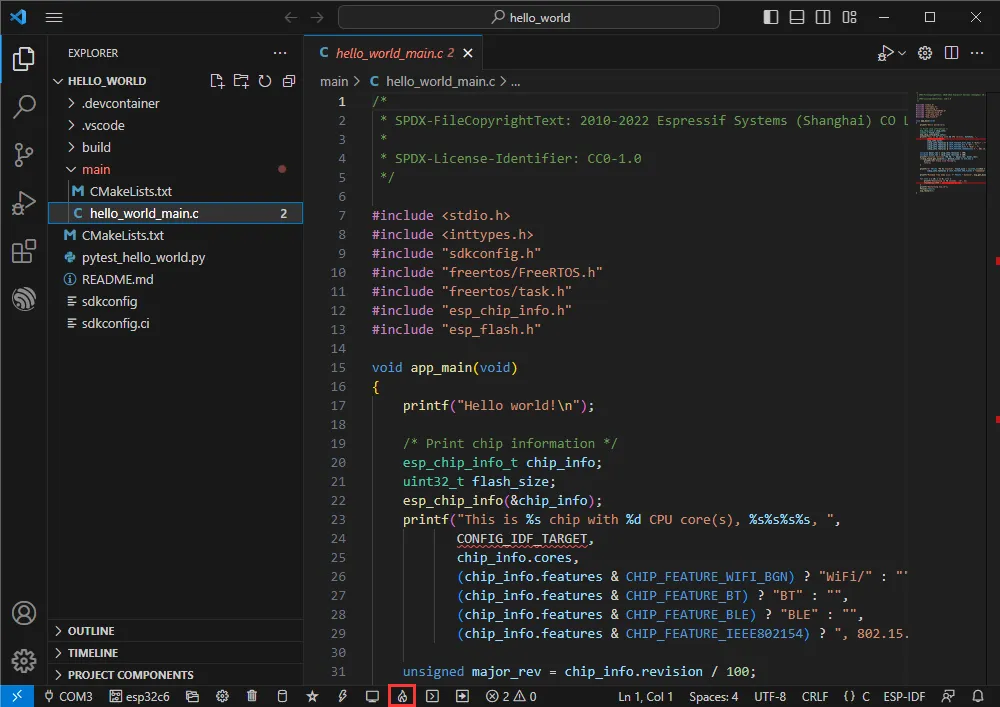

• 点击我们之前介绍的 编译，烧录，打开串口监视器按键



• 编译可能需要较长时间才能完成，尤其是在第一次编译时。



• 在此过程中，ESP-IDF 可能会占用大量 CPU 资源，因此可能会导致系统卡顿。

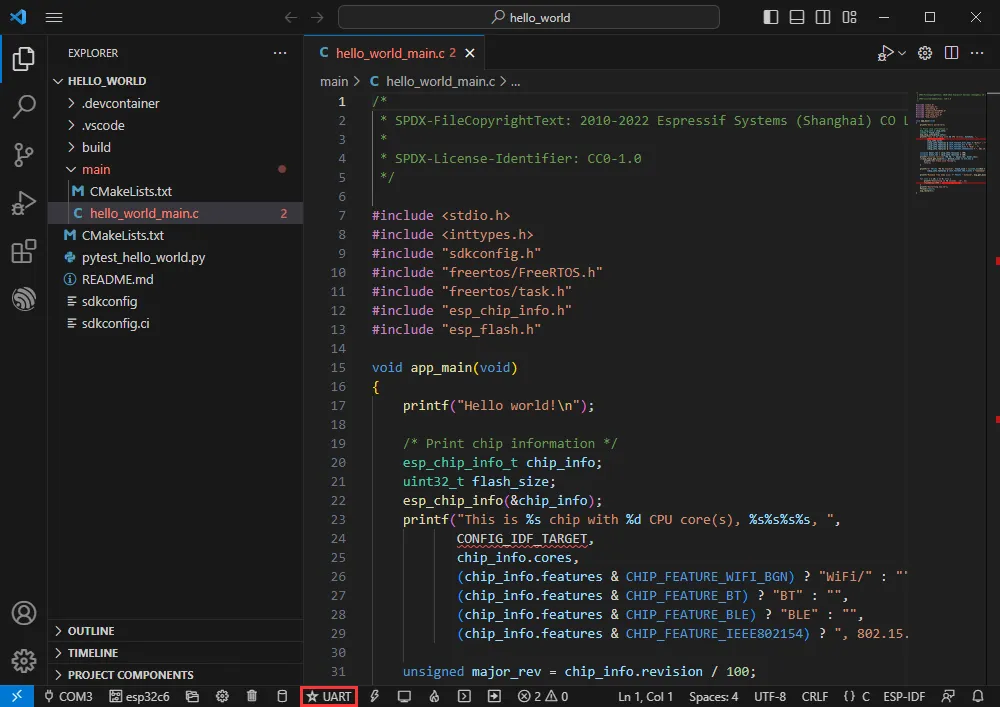

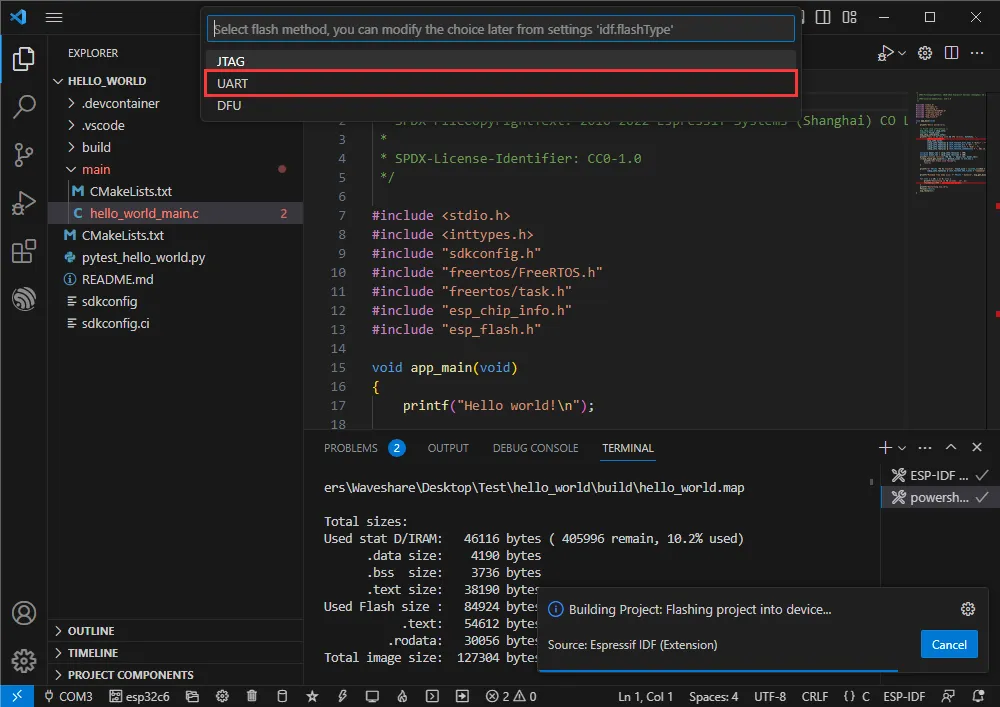

• 若是新工程首次烧录程序，将需要选择下载方式，选择 UART



• 后续也可在 下载方式 处进行修改（点击即可弹出选项）



• 因为板载自动下载电路，无需手动操作即可自动下载

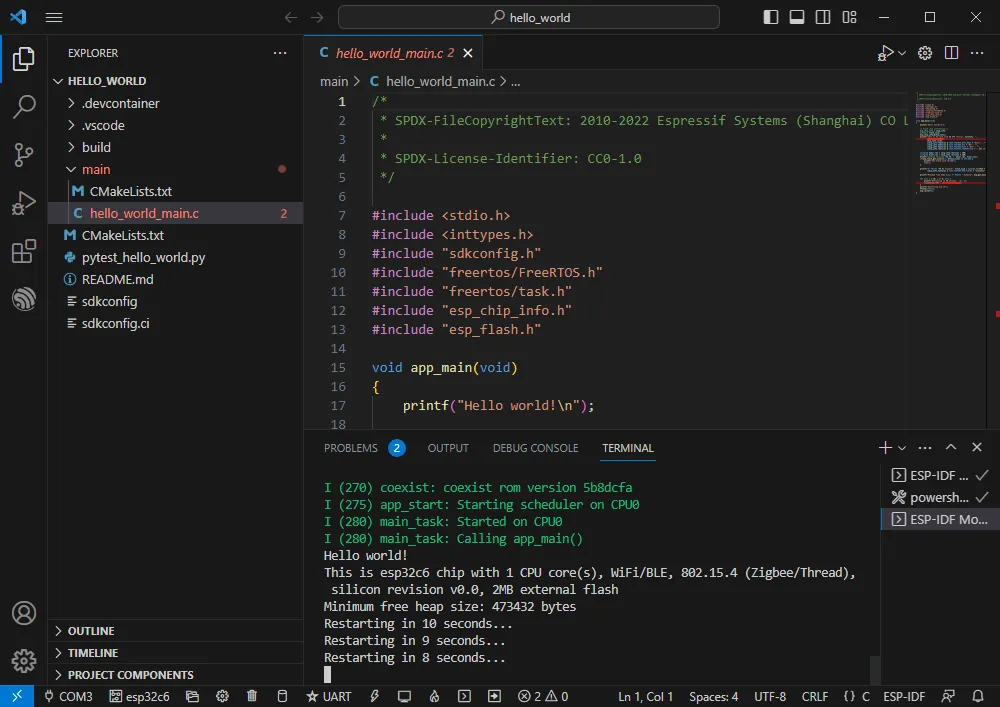

• 下载成功后，自动进入串口监视器，可以看到芯片输出对应的信息并提示 10S 后重启



示例演示

Hello Word

官方示例路径：get-started -> hello_world

示例效果：在 TERMINAL 窗口以 10 秒间隔输出 Hello world!

软件操作

• 根据上方教程创建官方示例 hello_world （ 创建示例 ）
• 程序兼容 ESP32-C6，无需修改程序内容即可使用
• 修改好 COM 口及驱动对象 （建议优先使用 USB 对应的 COM 口，可通过设备管理器查看） ，点击编译并烧录即可运行程序

RGB

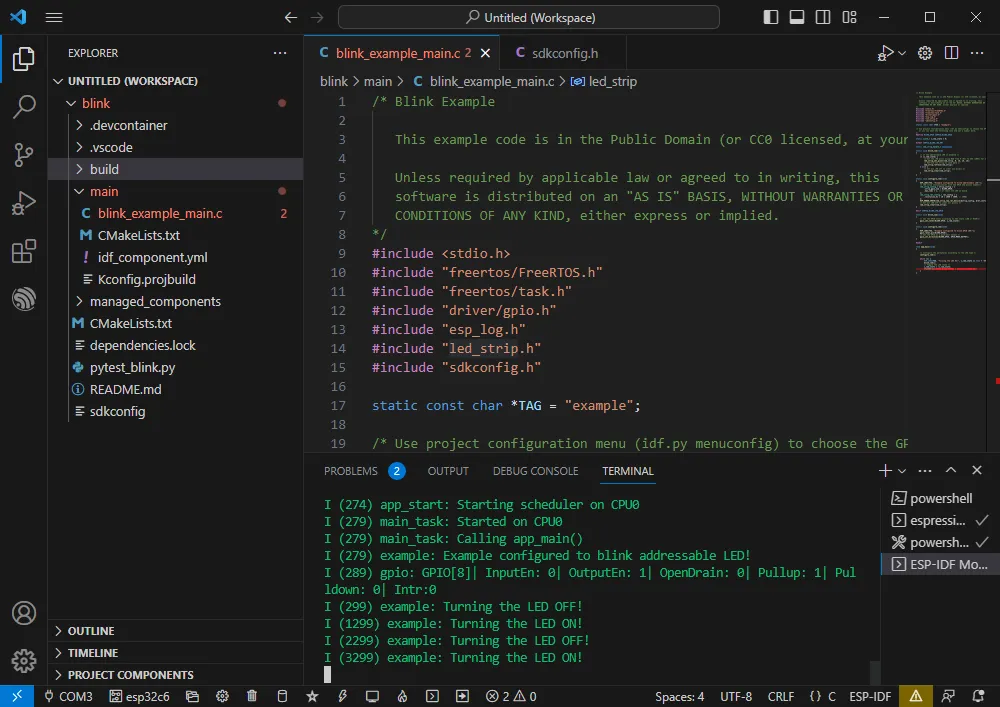

官方示例路径：get-started -> blink

示例效果：板载 RGB 灯珠以 1 秒间隔进行闪烁

软件操作

• 根据上方教程创建官方示例 blink （ 创建示例 ）
• 程序兼容 ESP32-C6，无需修改程序内容即可使用
• 修改好 COM 口及驱动对象 （建议优先使用 USB 对应的 COM 口，可通过设备管理器查看） ，点击编译并烧录即可运行程序

UART

官方示例路径：peripherals -> uart-> uart_async_rxtxtasks

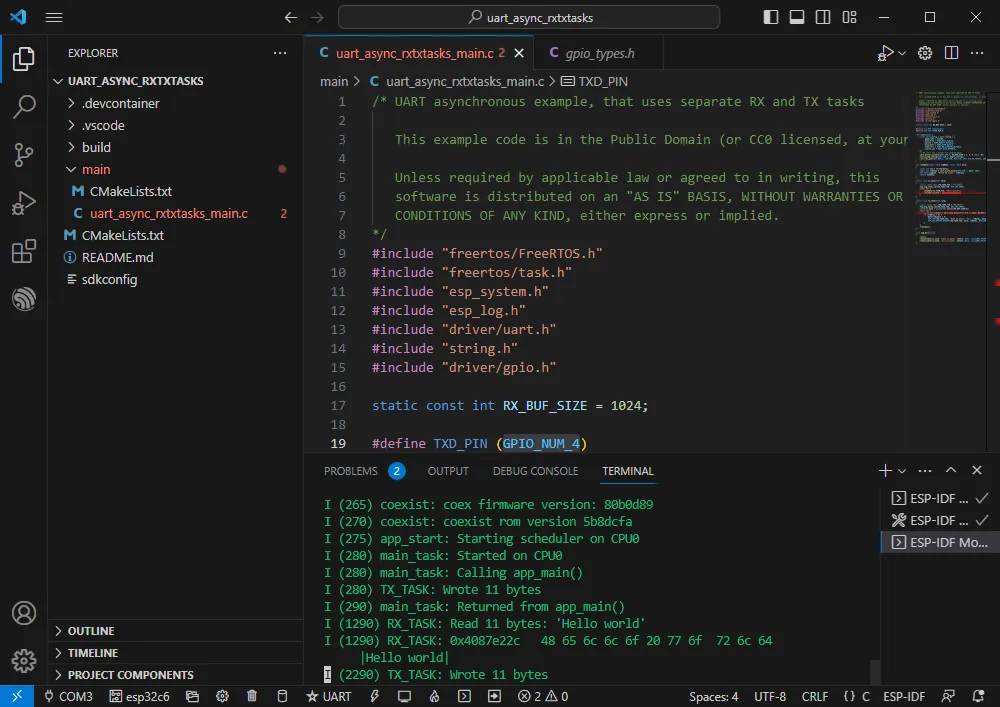

示例效果：短接 GPIO4 与 GPIO5 情况下进行 UART 的数据自收发

硬件连接

ESP32-C6	ESP32-C6（同一块）
GPIO4	GPIO5

软件操作

• 根据上方教程创建官方示例 uart_async_rxtxtasks（ 创建示例 ）
• 程序兼容 ESP32-C6，无需修改程序内容即可使用
• 修改好 COM 口及驱动对象 （建议优先使用 USB 对应的 COM 口，可通过设备管理器查看） ，点击编译并烧录即可运行程序

• 根据使用的 GPIO 进行硬件连接

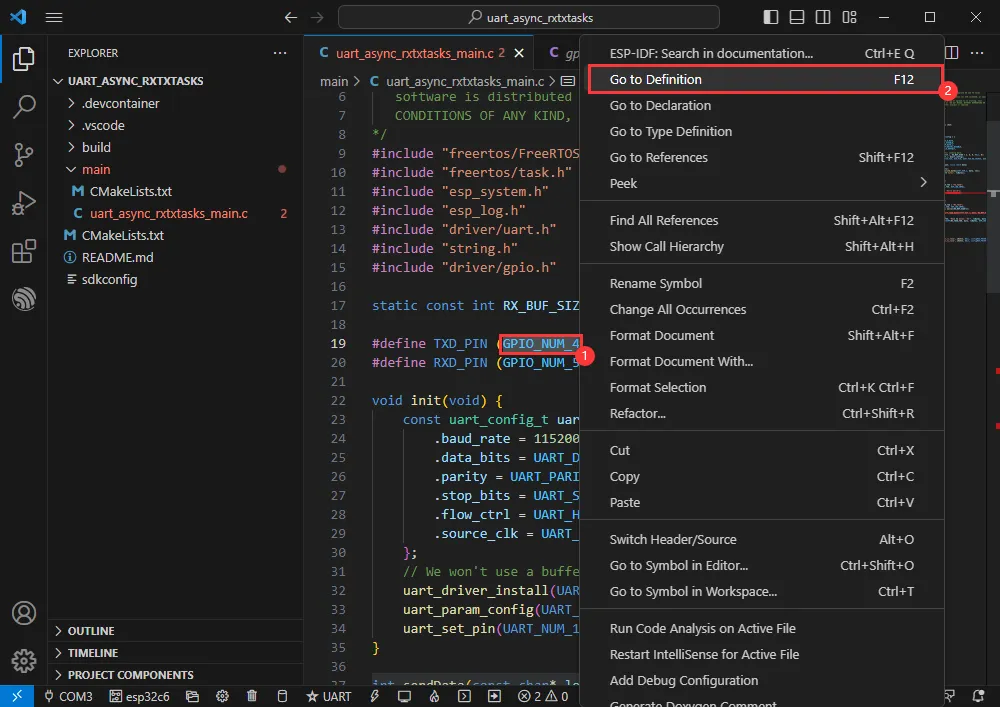

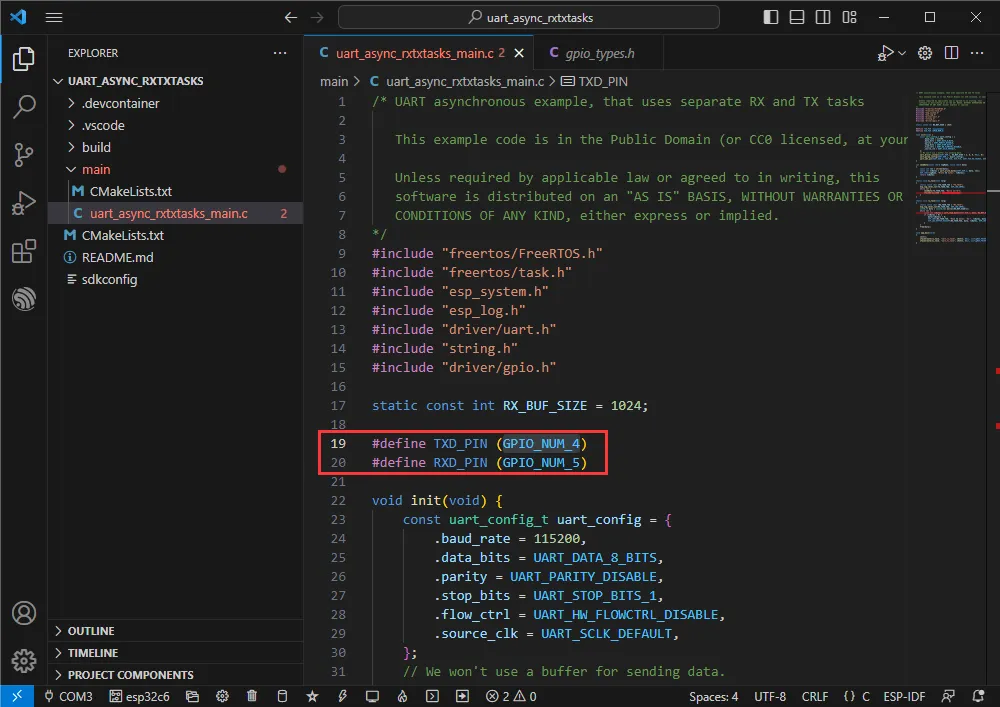

• 可转到定义文件中查看实际使用的 GPIO（选中 GPIO_NUM_4 -> 右键 -> Go to Definition ）



Bluetooth

官方示例路径：bluetooth -> bluedroid -> ble -> gatt_server

示例效果：ESP32-C6 与手机端蓝牙调试助手进行数据传输

软件操作

• 在手机端安装 蓝牙调试助手
• 根据上方教程创建官方示例 gatt_server（ 创建示例 ）
• 程序兼容 ESP32-C6，无需修改程序内容即可使用

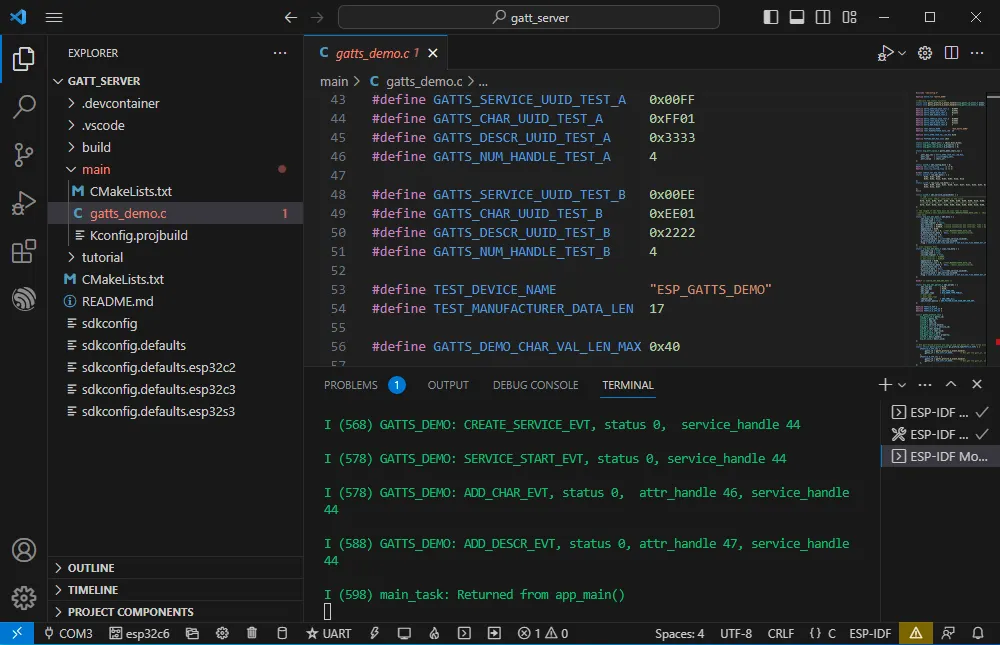

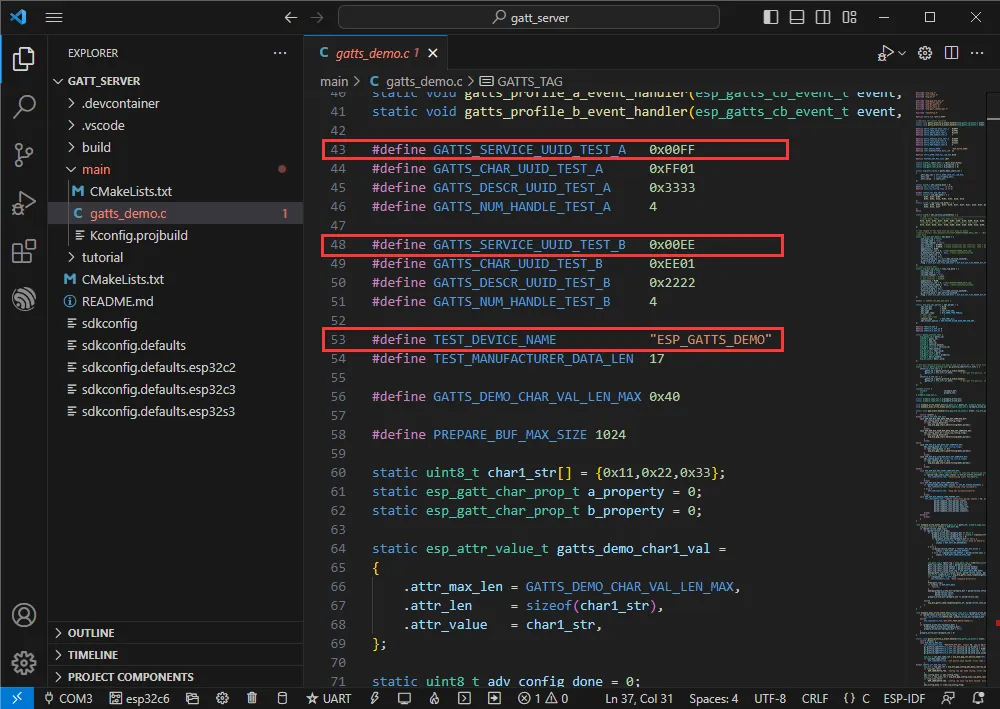

• 蓝牙名称以及 UUID，蓝牙名称为 ESP_GATTS_DEMO

• 修改好 COM 口及驱动对象 （建议优先使用 USB 对应的 COM 口，可通过设备管理器查看） ，点击编译并烧录即可运行程序

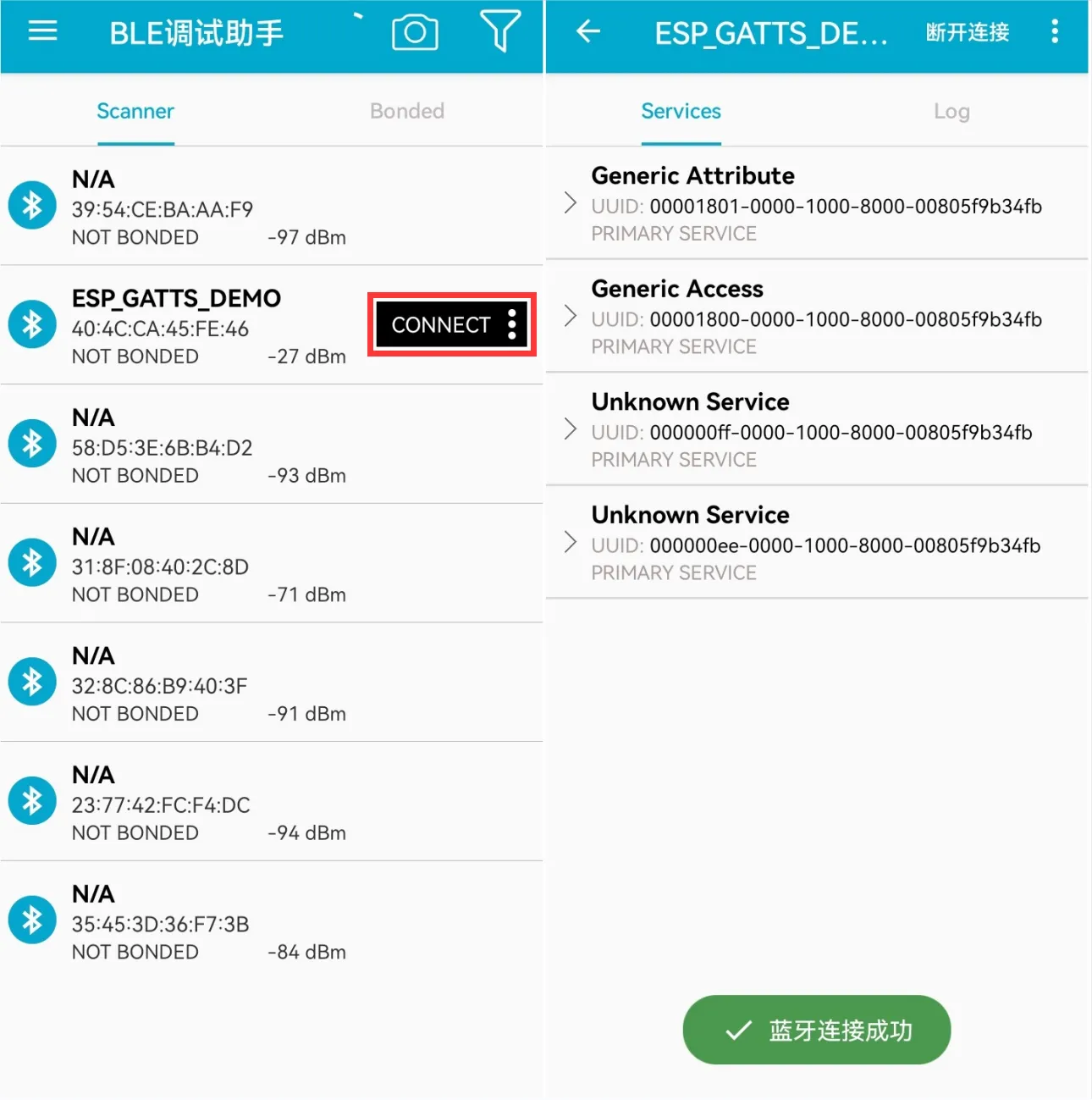

• 在手机端连接 ESP_GATTS_DEMO 蓝牙设备

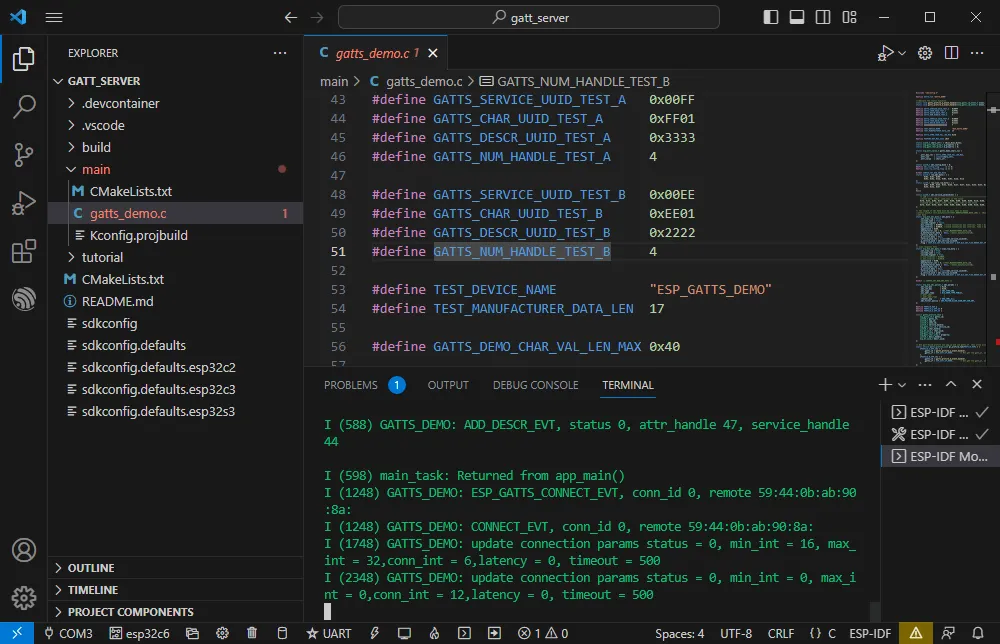

• 连接成功效果如下

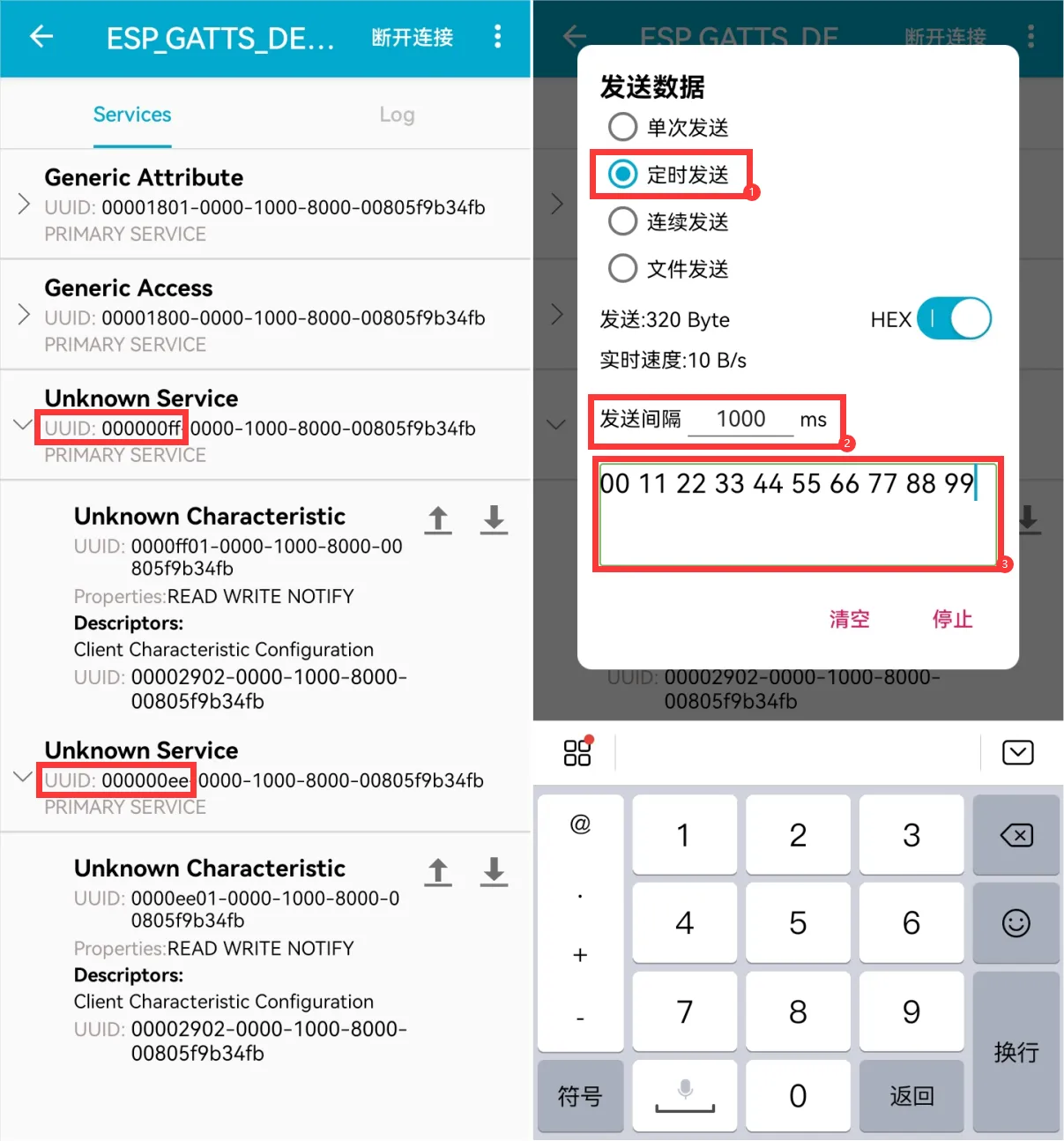

• 根据程序中 UUID 的值可知为下方两个服务器，选择其中一个进行上行发送

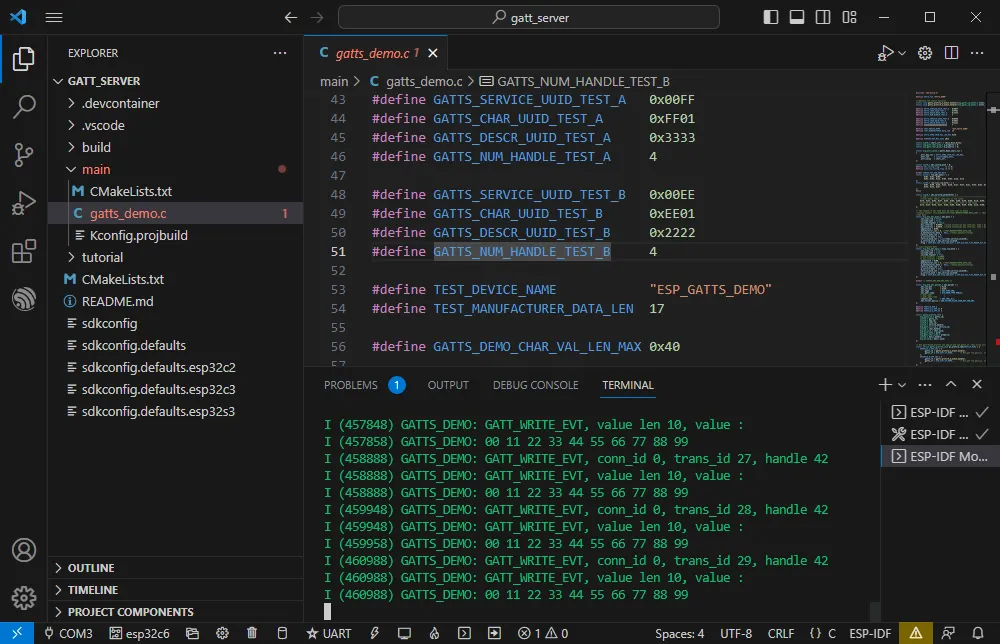

• ESP32-C6 接收到数据



WIFI

官方示例路径：wifi-> getting_started-> station 示例效果：ESP32-C6 连接 WIFI

软件操作

• 根据上方教程创建官方示例 station（ 创建示例 ）
• 修改程序内容，使其连接上所需 WiFi

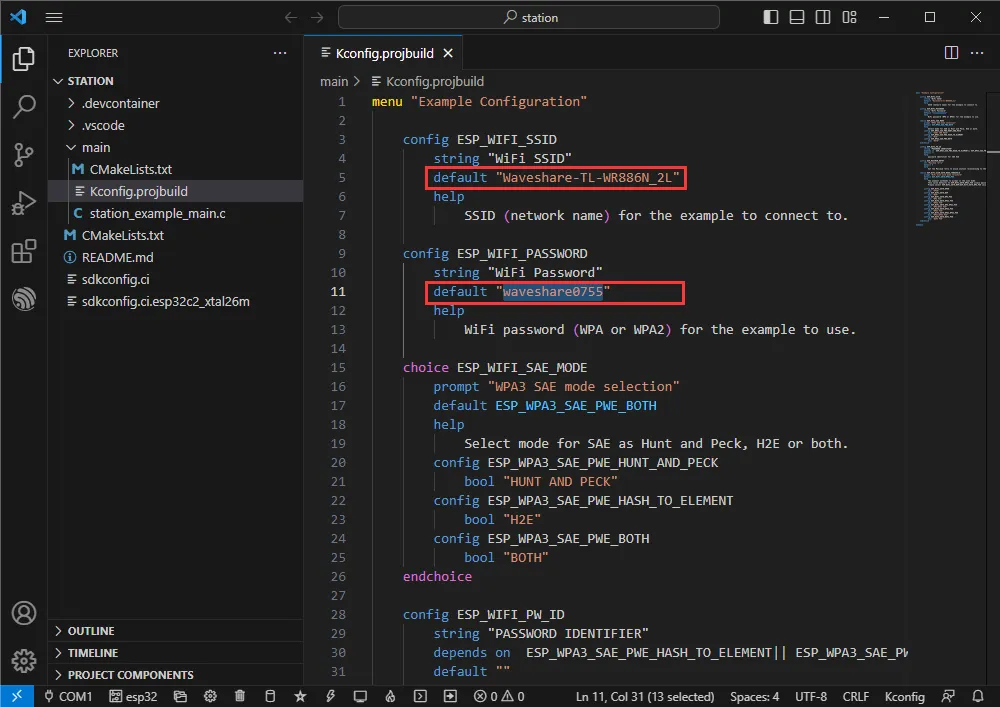

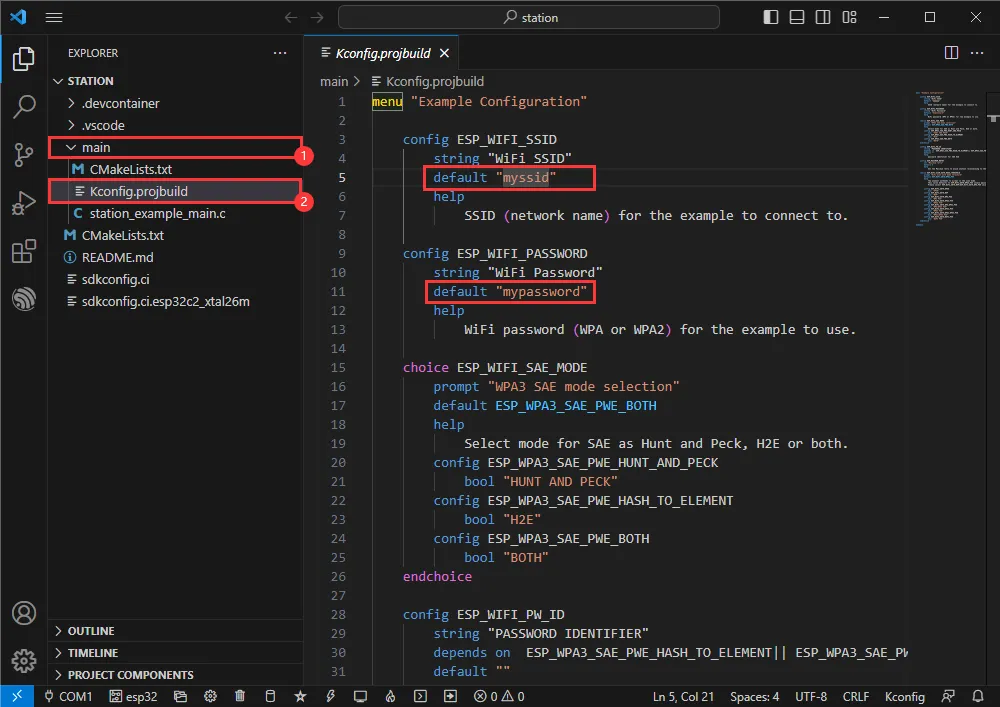

• 进入 Kconfig.projbuild 文件

• 将原本的 WiFi SSID 与 WiFi Password 修改为要连接的 WiFi 信息



• 修改好 COM 口及驱动对象 （建议优先使用 USB 对应的 COM 口，可通过设备管理器查看） ，点击编译并烧录即可运行程序

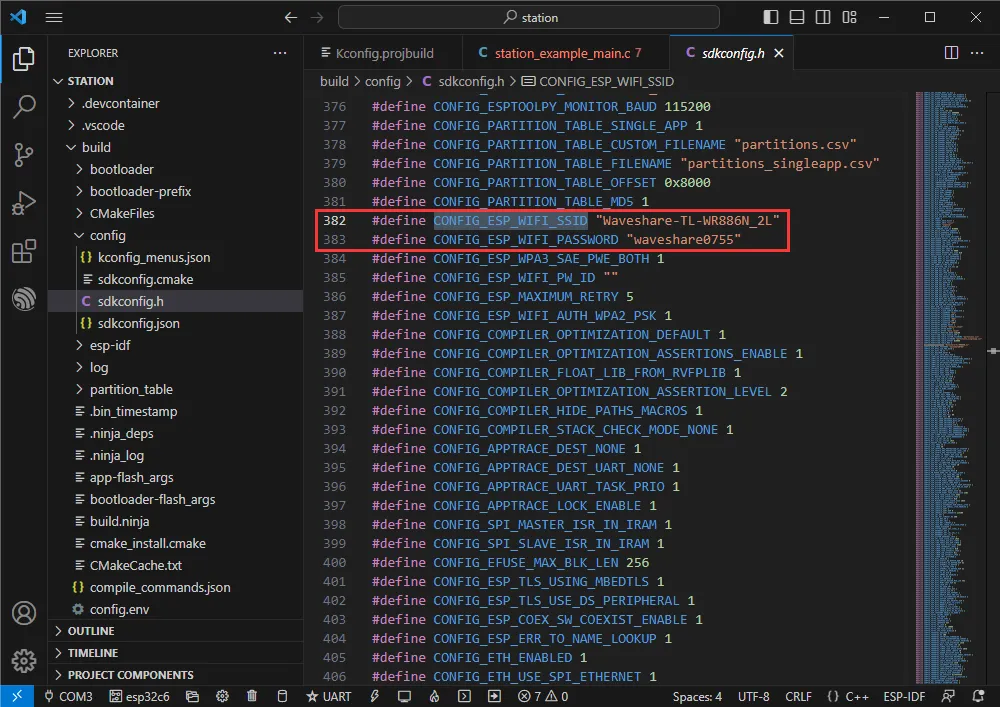

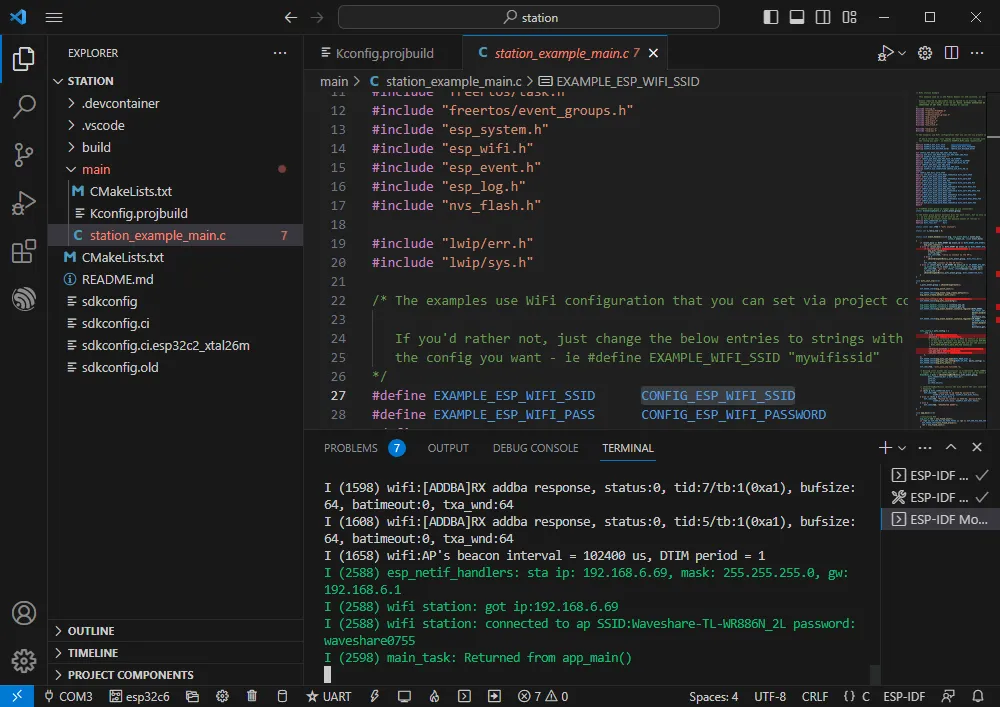

• 可查看 CONFIG_ESP_WIFI_SSID 的值

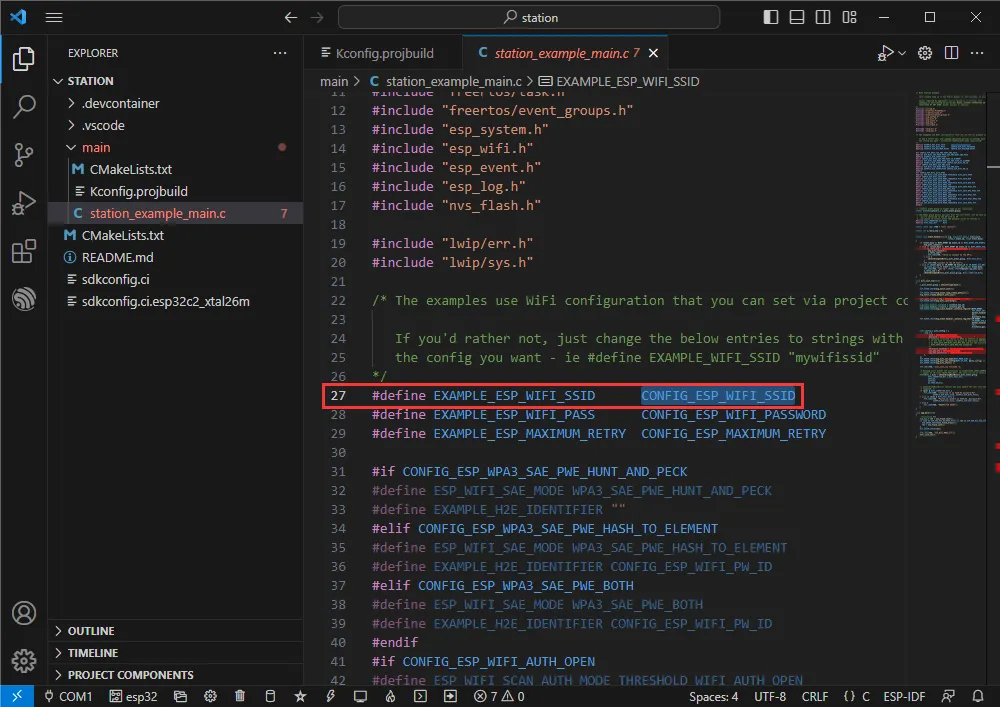

• 进入 station example main.c 文件

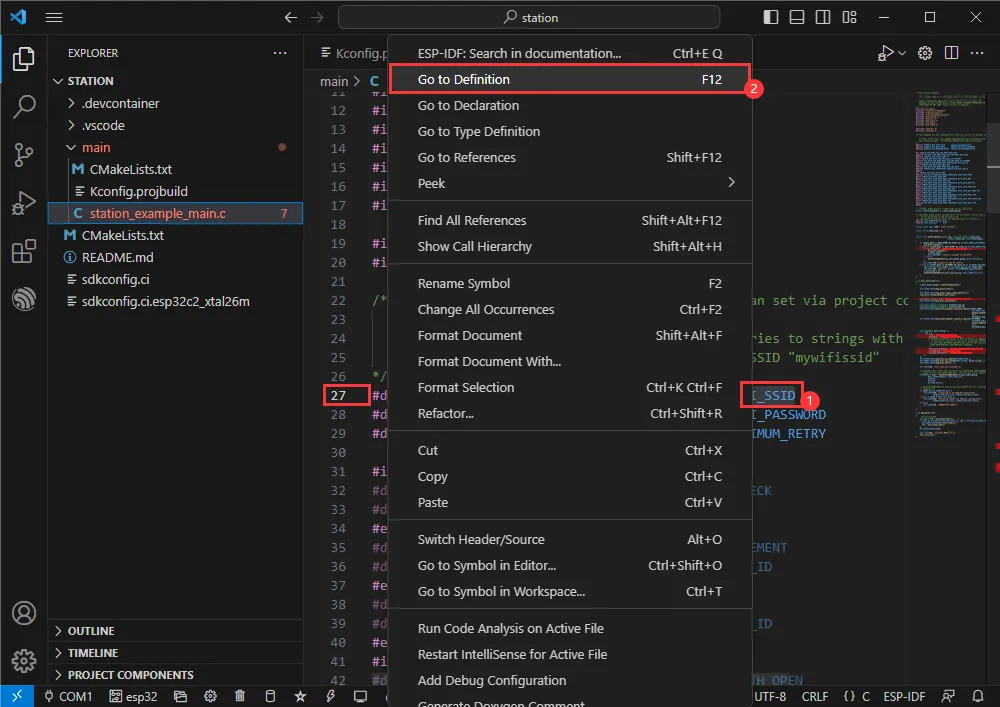

• 右键转到定义



• 可看到为此前设置的值



Zigbee

官方示例 1 路径：Zigbee-> light_sample-> HA_on_off_switch

官方示例 2 路径：Zigbee-> light_sample-> HA_on_off_light

示例效果：两块 ESP32-C6，使用其中一块（烧录 HA_on_off_switch 程序）的 BOOT 按键控制另一块的 RGB 灯珠的亮灭

注：请先往一块烧录 HA_on_off_switch 程序，再往另一块烧录 HA_on_off_light 程序

软件操作 1

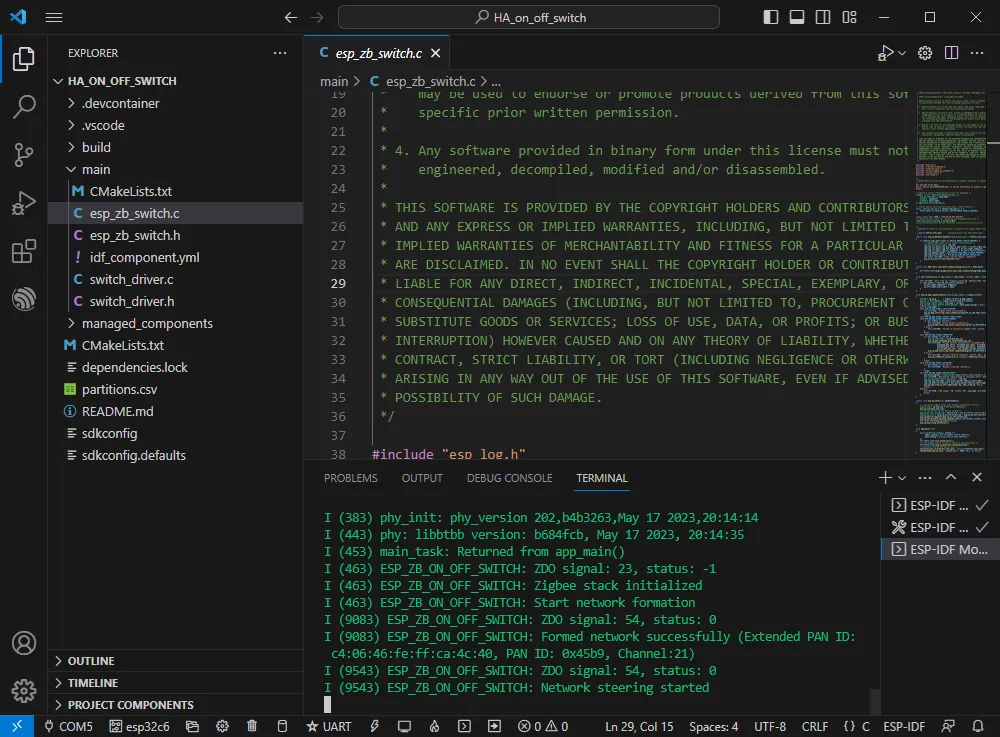

• 根据上方教程创建官方示例 HA_on_off_switch（ 创建示例 ）
• 程序兼容 ESP32-C6，无需修改程序内容即可使用
• 修改好 COM 口及驱动对象 （建议优先使用 USB 对应的 COM 口，可通过设备管理器查看） ，点击编译并烧录即可运行程序

软件操作 2

• 根据上方教程创建官方示例 HA_on_off_light（ 创建示例 ）

• 程序兼容 ESP32-C6，无需修改程序内容即可使用

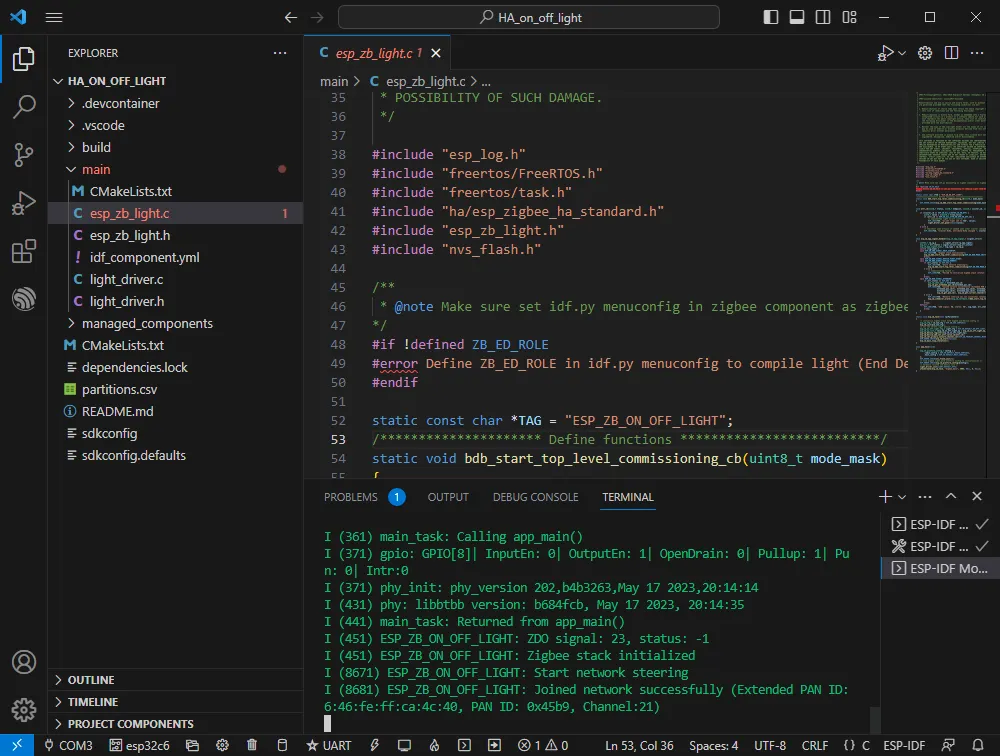

• 修改好 COM 口及驱动对象，点击编译并烧录即可运行程序 (需要等待片刻，让两块芯片建立连接)

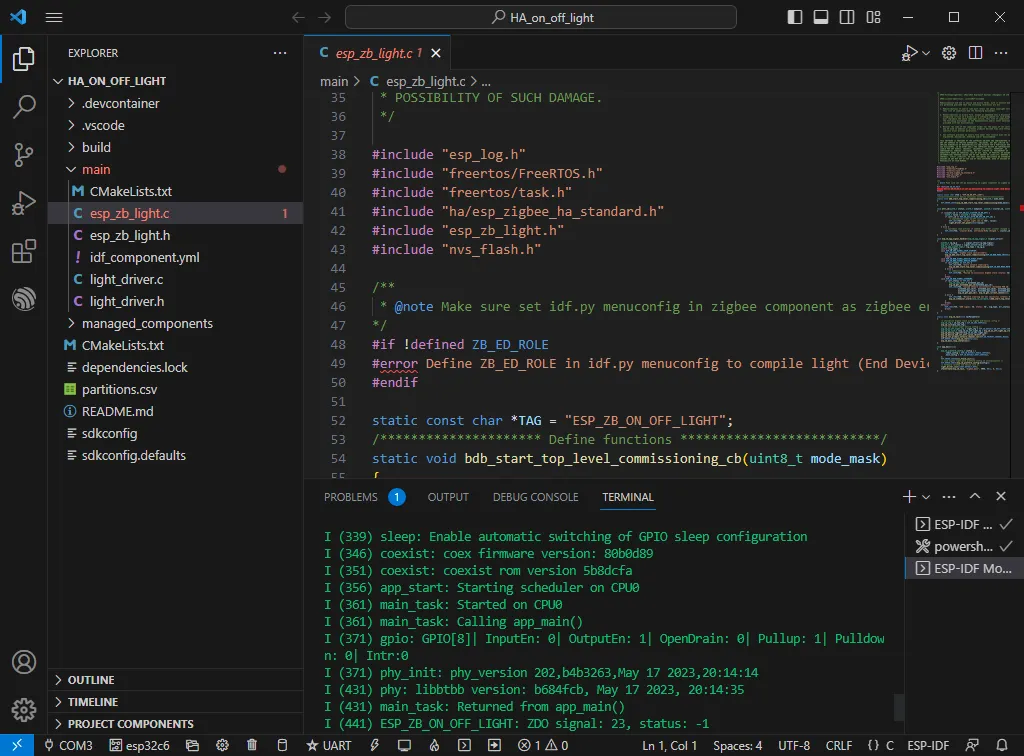

• 若一直处于以下未连接的情况 , 则可能是由于这个设备有残留的其他网络信息，可以擦除设备信息（ 擦除教程），再重新组网。



JTAG 调试

软件操作

• 创建需要调试的示例，本示例使用官方示例 hello_world （ 创建示例 ）

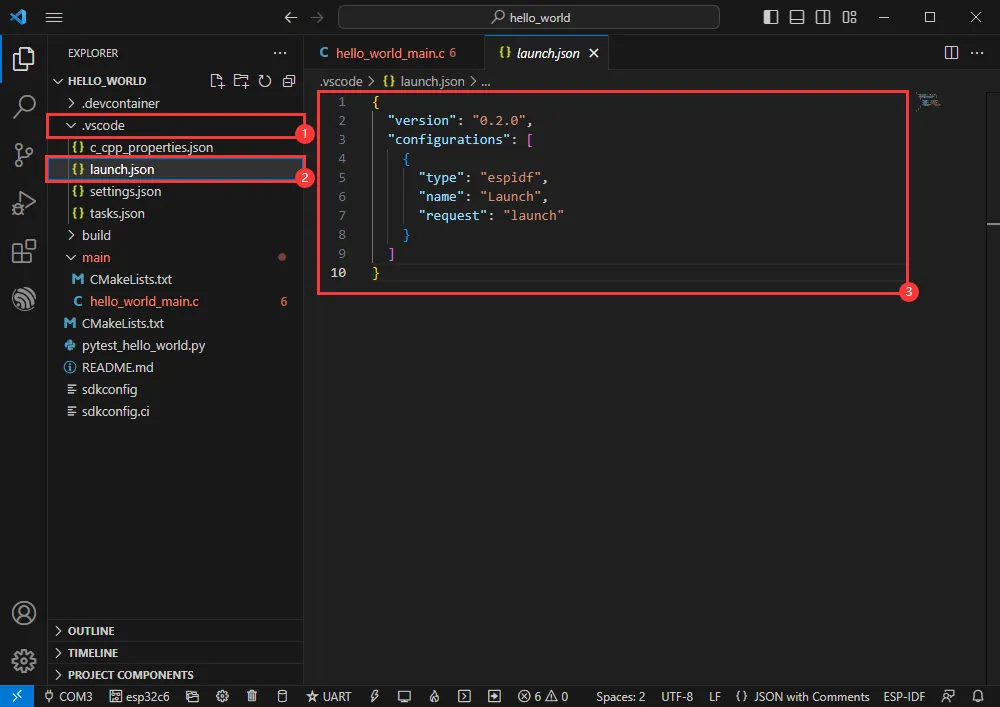

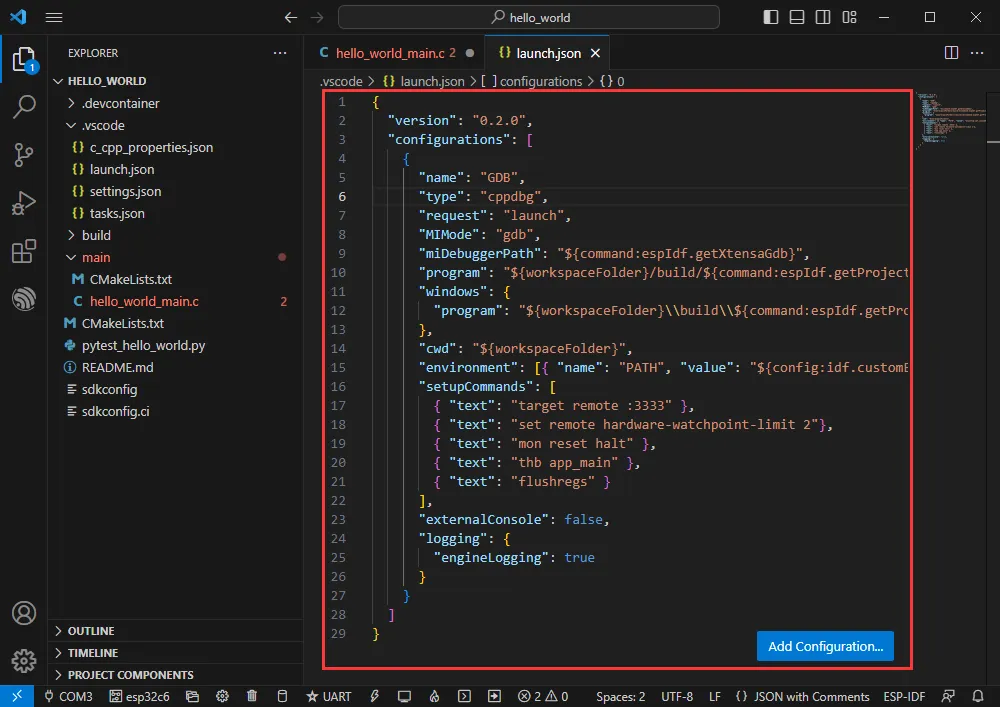

• 修改 launch.json 文件



• 输入以下内容

  {
   "version": "0.2.0",
   "configurations": [
     {
       "name": "GDB",
       "type": "cppdbg",
       "request": "launch",
       "MIMode": "gdb",
       "miDebuggerPath": "${command:espIdf.getXtensaGdb}",
       "program": "${workspaceFolder}/build/${command:espIdf.getProjectName}.elf",
       "windows": {
         "program": "${workspaceFolder}\\build\\${command:espIdf.getProjectName}.elf"
       },
       "cwd": "${workspaceFolder}",
       "environment": [{ "name": "PATH", "value": "${config:idf.customExtraPaths}" }],
       "setupCommands": [
         { "text": "target remote :3333" },
         { "text": "set remote hardware-watchpoint-limit 2"},
         { "text": "mon reset halt" },
         { "text": "thb app_main" },
         { "text": "flushregs" }
       ],
       "externalConsole": false,
       "logging": {
         "engineLogging": true
       }
     }
   ]
  }

• 程序兼容 ESP32-C6，无需修改程序内容即可使用
• 修改好 COM 口及驱动对象 （请使用 USB 接口，UART 接口并不支持 JTAG 调试，对应的 COM 口可通过设备管理器查看） ，点击编译并烧录即可运行程序

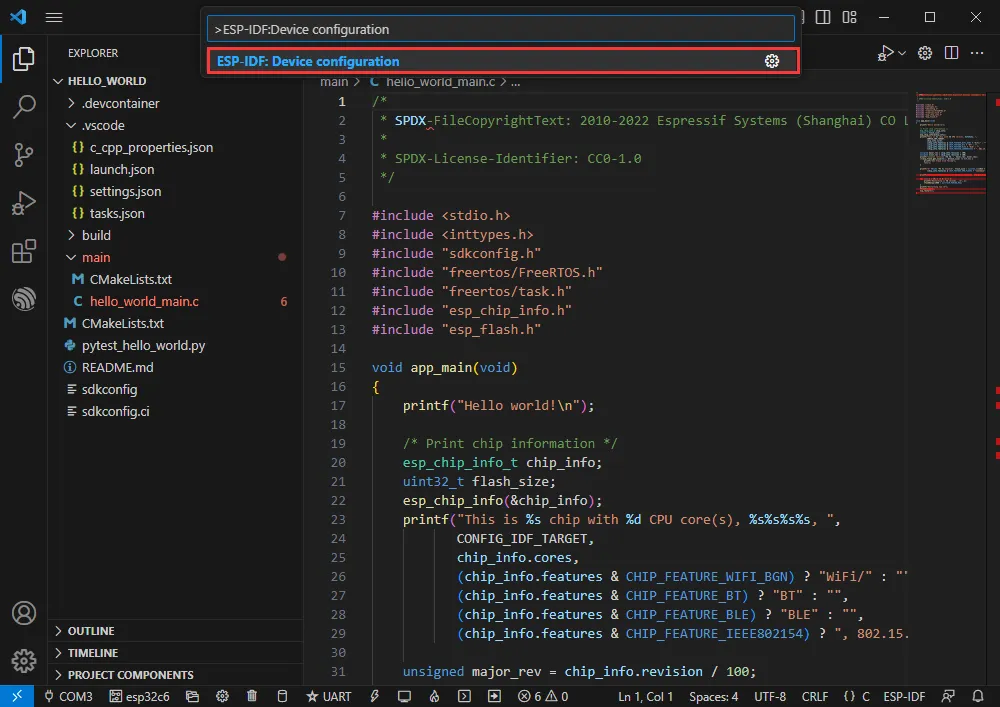

• 点击快捷键 F1 ，输入

  ESP-IDF:Device configuration

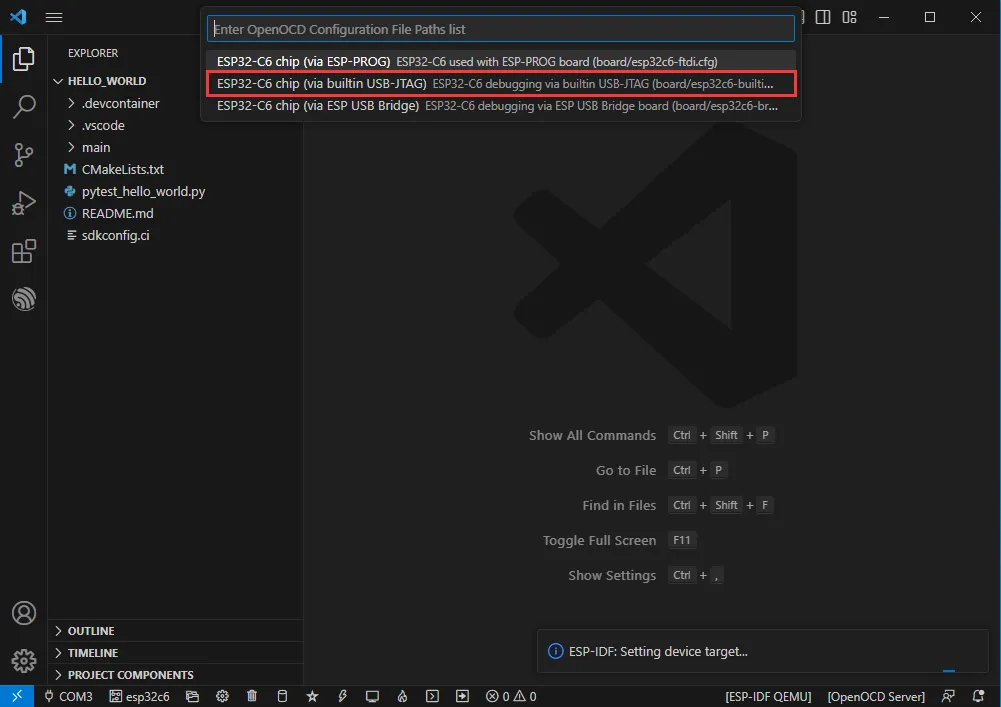

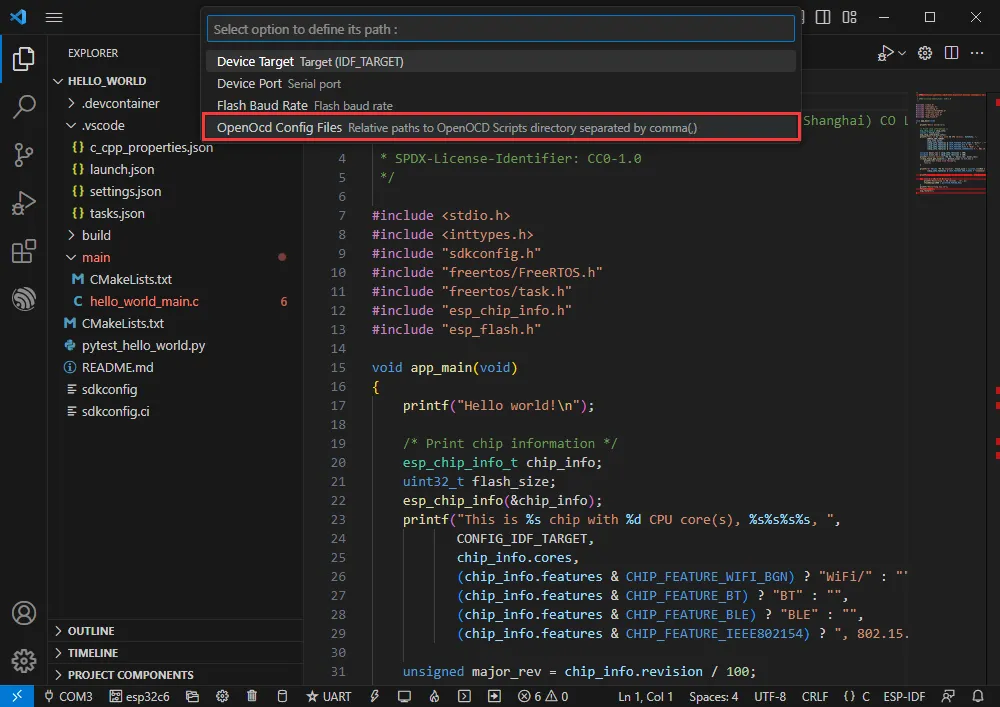

• 选择 OpenOcd Config Files

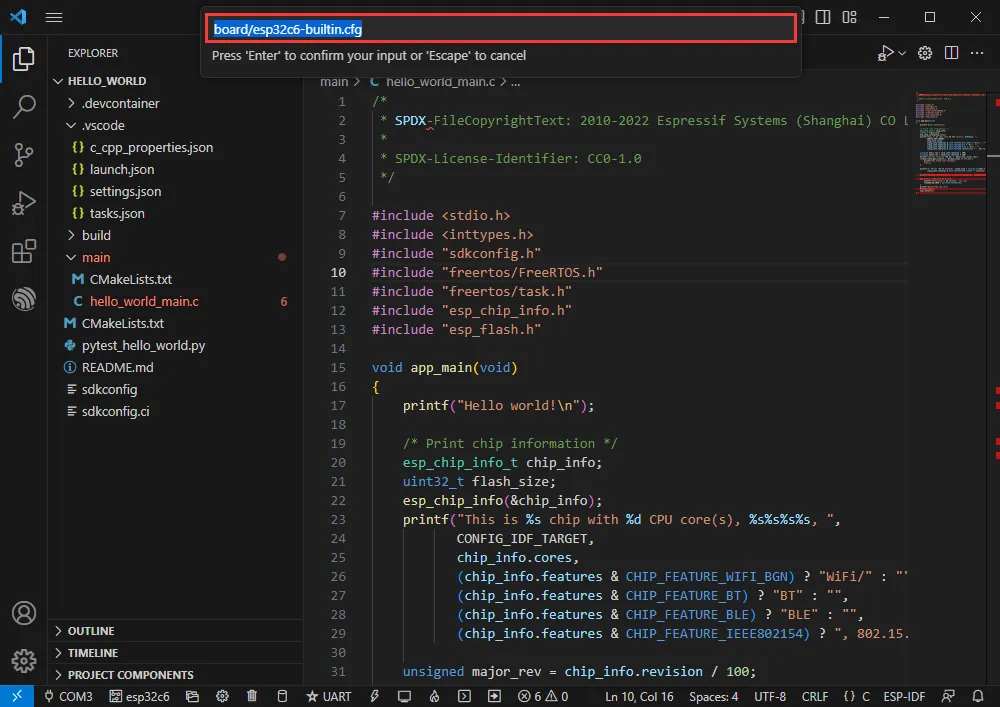

• 输入 board/esp32c6-builtin.cfg （若默认是这个，就直接回车就可以）

  board/esp32c6-builtin.cfg

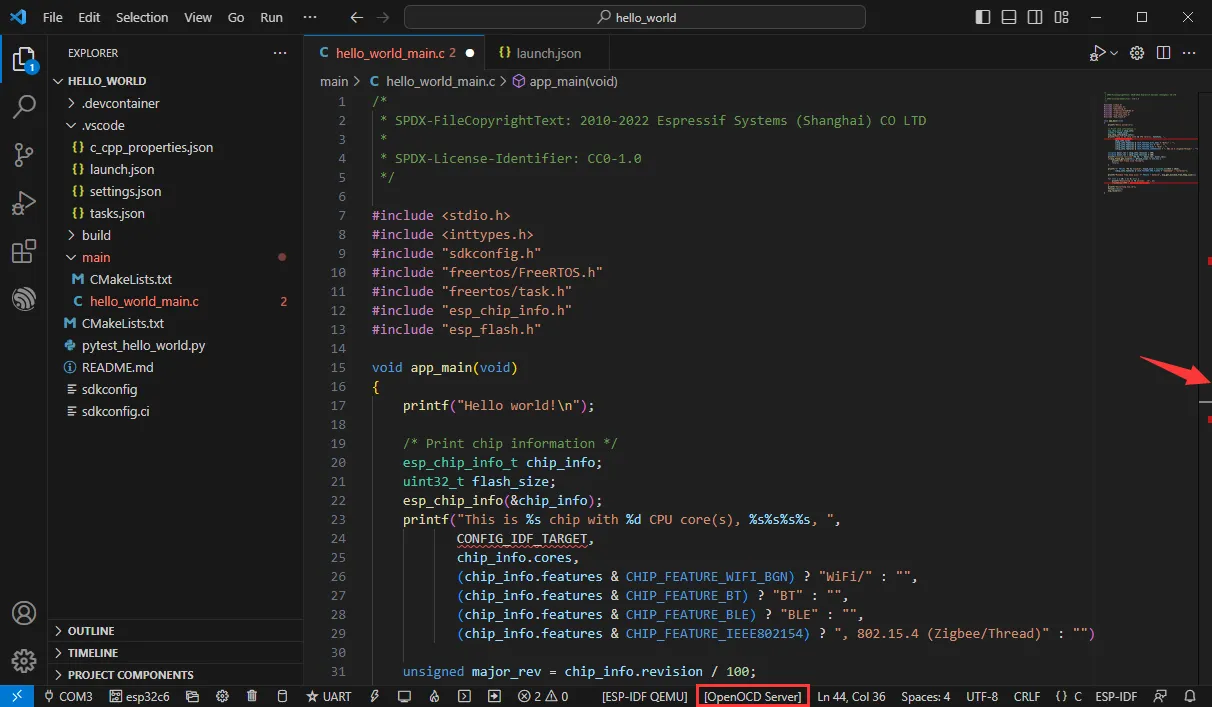

• 拉伸窗口宽度，直至下方显示 [OpenOCD Server]

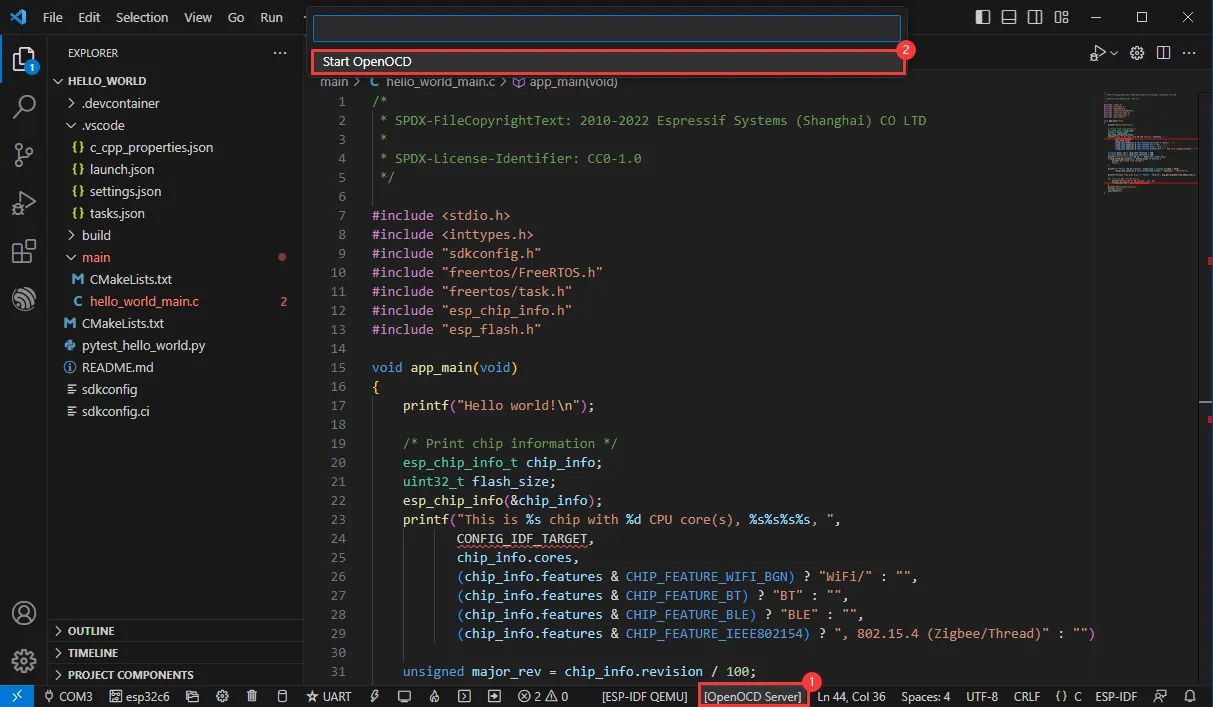

• 点击 [OpenOCD Server] ，选择 Start OpenOCD

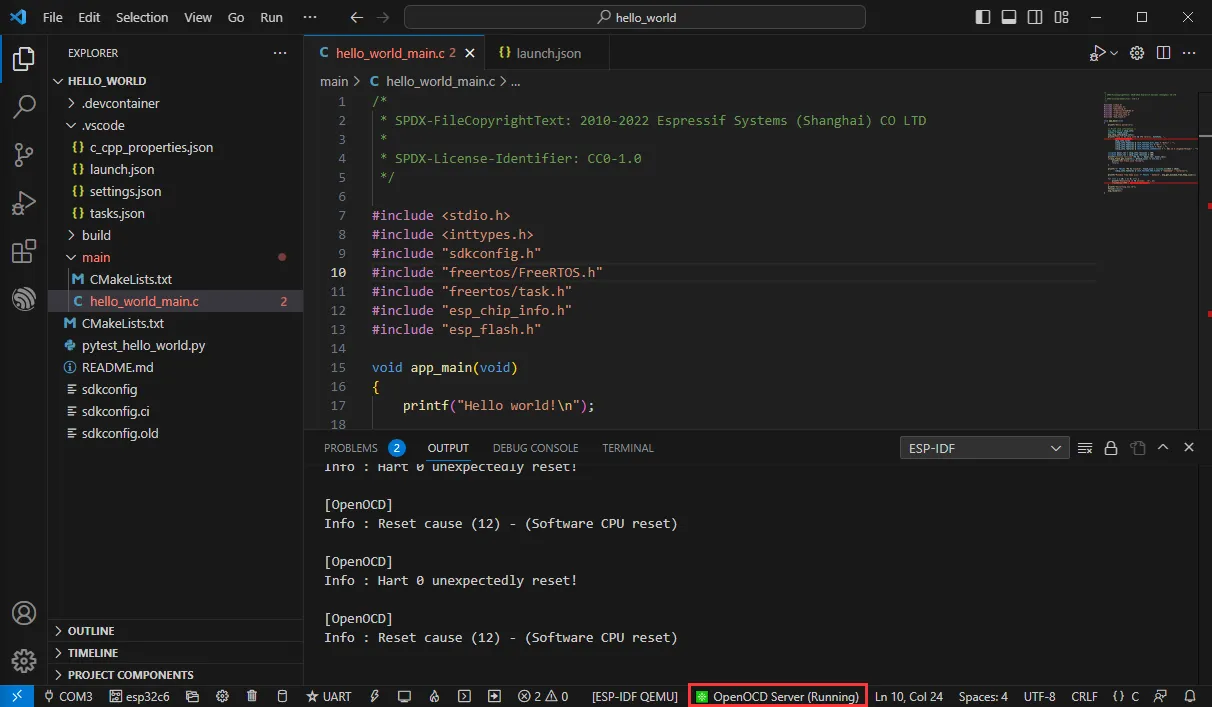

• 开启成功如下

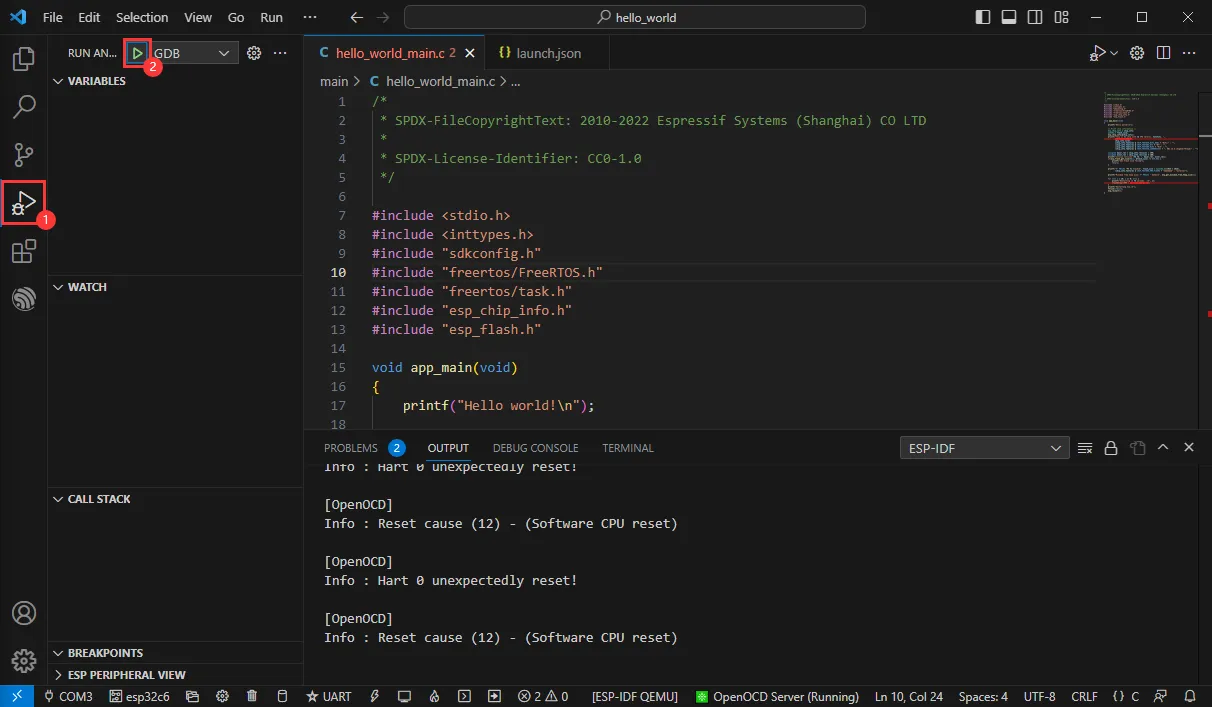

• 进入调试功能，点击调试

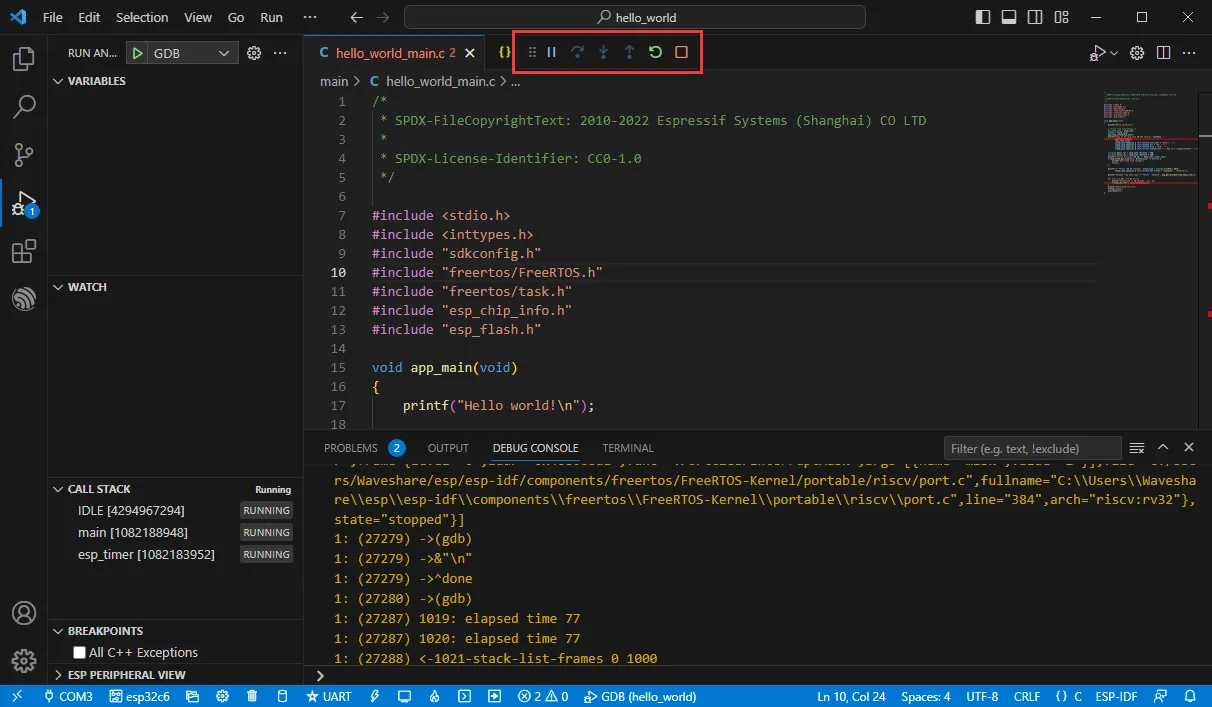

• 成功进入调试界面



擦除设备 Flash

• 解压软件资源包（Flash 调试软件）

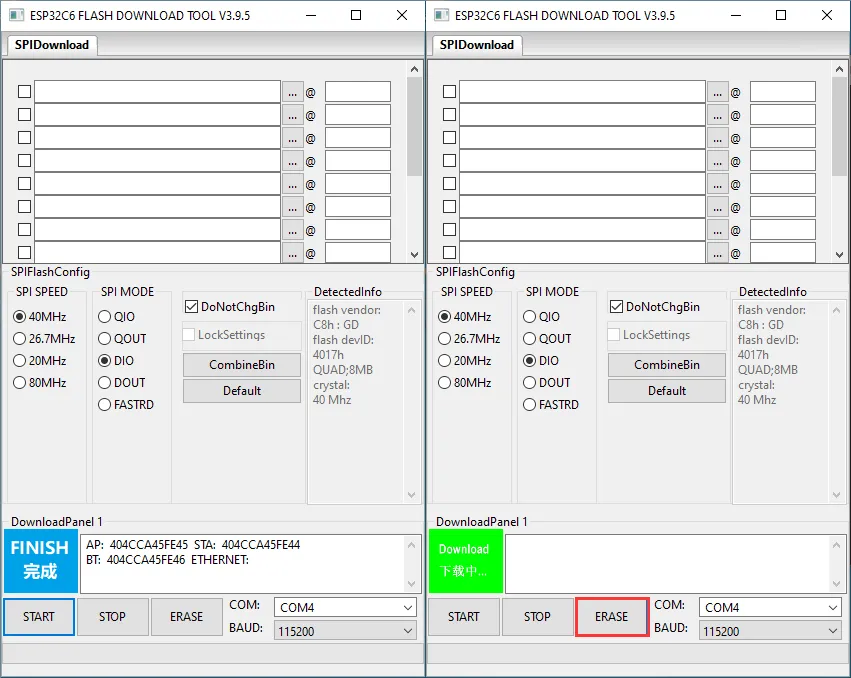

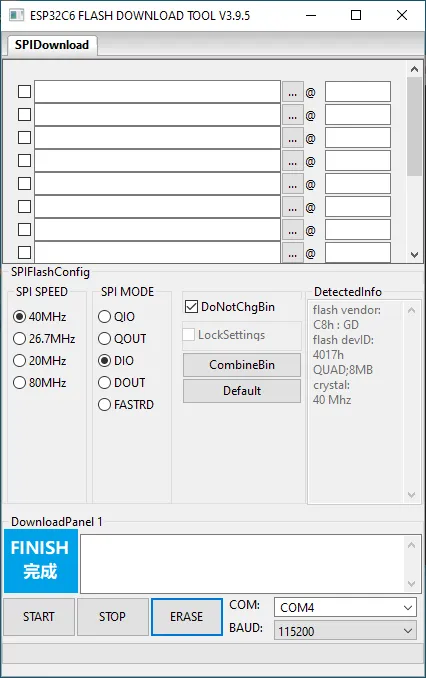

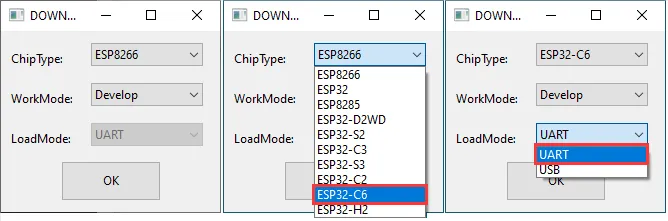

• 打开 flash_download_tool_3.9.5.exe 软件，选择 ESP32-C6 及 UART

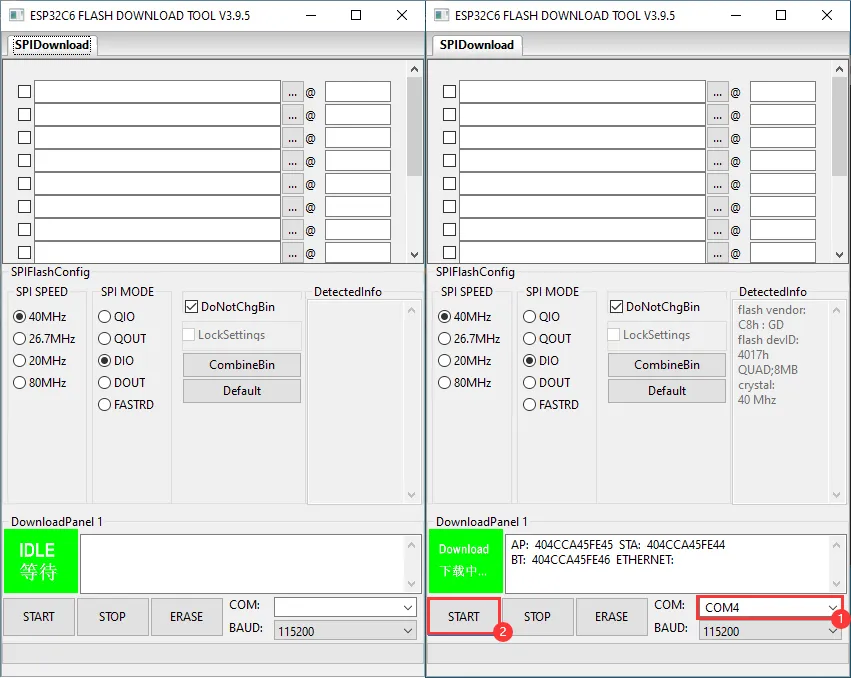

• 选择 UART 的端口号，点击 START （不选择任何 bin 文件）



• 等待烧录完成，点击擦除



• 等待擦除完成
