Arduino 入门教程​

初次接触 Arduino ESP32 开发，想要快速上手？我们为您准备了一套通用的 入门教程。

请注意：该教程使用 ESP32-S3-Zero 作为教学示例，所有硬件代码均基于其引脚布局。在动手实践前，建议您对照手中的开发板引脚图，确认引脚配置无误。

配置开发环境​

1. 安装和配置 Arduino IDE​

请参考 安装和配置 Arduino IDE 教程 下载安装 Arduino IDE 并添加 ESP32 支持。

2. 安装库​

要运行示例，需要安装对应的库。

可从 该处 下载 ESP32-C6-Touch-LCD-1.47 开发板的示例程序包。包内的 arduino\libraries 目录已包含本教程所需的全部库文件。

库或文件名称说明版本安装方式
lvglLVGL 图形库v8.4.0“在线”安装 （需要复制 demos 文件夹至 src)
GFX_Library_for_ArduinoGFX 图形化库v1.5.9在线或手动安装
FastIMUIUM 驱动库v1.2.8在线或手动安装
esp_lcd_touch_axs5106l触摸驱动库v2.6.1手动安装
版本兼容性说明

LVGL 及其驱动库的版本之间存在较强的依赖关系。例如，为 LVGL v8 编写的驱动可能不兼容 LVGL v9。为确保示例能够稳定复现，推荐使用上表列出的特定版本。混合使用不同版本的库可能导致编译失败或运行时异常。

安装步骤：

  1. 进入已下载的 示例程序包

  2. 将其 arduino\libraries 目录下的所有文件夹（lvgl 和 lv_conf.h 等）复制到 Arduino 的库文件夹中。

    信息

    Arduino 库文件夹的路径通常是：c:\Users\<用户名>\Documents\Arduino\libraries。

    也可以在 Arduino IDE 中通过 文件 > 首选项，查看“项目文件夹位置”来定位。库文件夹就是此路径下的 libraries 文件夹。

  3. 其他安装方式请参考：Arduino 库管理教程。

3. Arduino 工程参数设置​

[ESP32-C6-Touch-LCD-1.47]

示例程序​

Arduino 示例程序

示例程序基础例程说明依赖库
01_gfx_helloworld屏幕上显示 HelloWorldGFX_Library_for_Arduino
02_qmi8658_output串口打印 QMI8658 的数据FastIMU
03_sd_card_test测试 SD 卡-
04_lvgl_arduino_v8lvgl 示例程序lvgl、GFX_Library_for_Arduino、esp_lcd_touch_axs5106l
05_lvgl_battery使用 lvgl 库显示电池电压lvgl、GFX_Library_for_Arduino、esp_lcd_touch_axs5106l
06_lvgl_brightness使用 lvgl 库控制和显示屏幕亮度lvgl、GFX_Library_for_Arduino、esp_lcd_touch_axs5106l
07_lvgl_qmi8658使用 lvgl 库显示 QMI8658 的数据lvgl、GFX_Library_for_Arduino、FastIMU、esp_lcd_touch_axs5106l
08_lvgl_image使用 lvgl 库显示图片lvgl、GFX_Library_for_Arduino、esp_lcd_touch_axs5106l

01_gfx_helloworld​

【程序说明】

  • 本示例演示了 ESP32-C6-Touch-LCD-1.47 使用 GFX_Library_for_Arduino 库驱动屏幕并在屏幕上显示 HelloWorld

【硬件连接】

  • 将板子接入电脑

【代码分析】

  • 创建 Arduino_ESP32SPI 类的对象 bus，用于配置 SPI 总线的 GPIO，创建 Arduino_ST7789 类的对象 gfx，用于驱动 ST7789 显示屏

    Arduino_DataBus *bus = new Arduino_ESP32SPI(45 /* DC */, 21 /* CS */, 38 /* SCK */, 39 /* MOSI */);

    Arduino_GFX *gfx = new Arduino_ST7789(
    bus, 47 /* RST */, 0 /* rotation */, false /* IPS */,
    172 /* width */, 320 /* height */,
    34 /*col_offset1*/, 0 /*uint8_t row_offset1*/,
    34 /*col_offset2*/, 0 /*row_offset2*/);

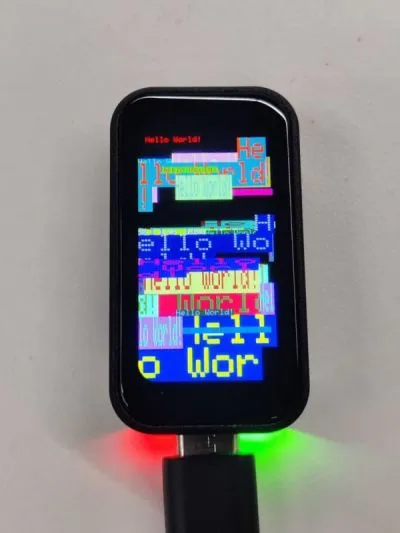

【运行效果】

  • 屏幕上显示 helloworld。

02_qmi8658_output​

【程序说明】

  • 本示例演示了 ESP32-C6-Touch-LCD-1.47 获取 QMI8658 的数据并使用串口打印

【硬件连接】

  • 将板子接入电脑

【代码分析】

  • 初始化 QMI8658

    int err = IMU.init(calib, IMU_ADDRESS);
    if (err != 0) {
      Serial.print("Error initializing IMU: ");
      Serial.println(err);
      while (true) {
        ;
      }
    }

【运行效果】

  • 打开串口监视器，可以看到打印的 x、y、z 轴的 accel 和 gyro 数据

03_sd_card_test​

【程序说明】

  • 本示例演示了 ESP32-C6-Touch-LCD-1.47 测试 SD 卡的读写功能

【硬件连接】

  • 将板子接入电脑
  • 将 Micro SD 卡插入卡槽（SD 卡需要格式化为 FAT32）

【代码分析】

  • SPI 接口初始化以及 SD 卡初始化

    #ifdef REASSIGN_PINS
    SPI.begin(sck, miso, mosi, cs);
    if (!SD.begin(cs)) {
    #else
      if (!SD.begin()) {
    #endif
      Serial.println("Card Mount Failed");
      return;
    }

【运行效果】

  • 将 SD 卡插入电脑，可以发现多了两个文件 test.txt foo.test。其中 foo.txt 的内容为 Hello World!，test.txt 的内容为空

04_lvgl_arduino_v8​

【程序说明】

  • 本示例演示了 ESP32-C6-Touch-LCD-1.47 运行 lvgl 示例程序

【硬件连接】

  • 将板子接入电脑
  • 将 Micro SD 卡插入卡槽（SD 卡需要格式化为 FAT32）

【代码分析】

  • 如果 lvgl 库是在线安装，需要复制 demos 文件夹至 src

    lv_demo_widgets();
    // lv_demo_benchmark();
    // lv_demo_keypad_encoder();
    // lv_demo_music();
    // lv_demo_stress();

【运行效果】

  • 可以进行触摸进行操作

05_lvgl_battery​

【程序说明】

  • 本示例演示了 ESP32-C6-Touch-LCD-1.47 使用 lvgl 库在屏幕上显示电池电压以及 ADC 的值

【硬件连接】

  • 将板子接入电脑
  • 将 Micro SD 卡插入卡槽（SD 卡需要格式化为 FAT32）

【代码分析】

  • ui 的初始化，并创建一个 1000ms 的定时器，用于获取 adc 的数据并将该数据转换成电压

    lvgl_battery_ui_init(lv_scr_act());

【运行效果】

06_lvgl_brightness​

【程序说明】

  • 本示例演示了 ESP32-C6-Touch-LCD-1.47 使用 lvgl 库在屏幕上显示屏幕亮度，通过滑动条可以控制屏幕亮度

【硬件连接】

  • 将板子接入电脑
  • 将 Micro SD 卡插入卡槽（SD 卡需要格式化为 FAT32）

【代码分析】

  • ui 的初始化，并创建一个滑动条值更改回调，当滑动条的值发生改变时，修改屏幕亮度

    lvgl_brightness_ui_init(lv_scr_act());

【运行效果】

07_lvgl_qmi8658​

【程序说明】

  • 本示例演示使用 ESP32-C6-Touch-LCD-1.47 获取 qmi8658 的数据，并通过 lvgl 库将数据显示出来

【硬件连接】

  • 将板子接入电脑
  • 将 Micro SD 卡插入卡槽（SD 卡需要格式化为 FAT32）

【代码分析】

  • ui 的初始化，并创建一个 100ms 的定时器，用于获取 qmi8658 的数据

    lvgl_qmi8658_ui_init(lv_scr_act());

【运行效果】

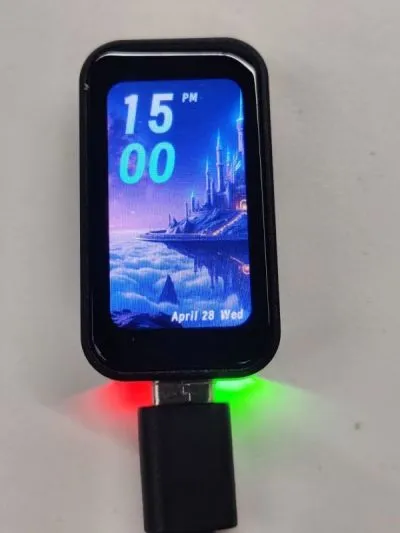

08_lvgl_image​

【程序说明】

  • 本示例演示了 ESP32-C6-Touch-LCD-1.47 运行 lvgl 显示图片。

【硬件连接】

  • 使用 USB 线把板子接入电脑

【准备工作】

  • 将 image_1.c 拷贝到本工程文件夹内
  • 在 06_lvgl_image.ino 加入以下代码，声明图片
  LV_IMG_DECLARE(image_1);

【代码分析】

  • 设置要显示的图片
    lv_img_set_src(img, &image_1);

【运行效果】
