SOS 信号

重要提示：关于开发板的兼容性

本教程的核心逻辑适用于所有 ESP32 开发板，但所有操作步骤均以 微雪 ESP32-S3-Zero 迷你开发板 为例进行讲解。如果您使用其他型号的开发板，请根据实际情况修改相应设置。

项目介绍

这个项目展示了一个 SOS 信号的模拟程序，通过 ESP32 的 GPIO 引脚控制 LED 和蜂鸣器，模拟摩尔斯电码中的 SOS 信号。

摩尔斯电码

我们先了解摩尔斯电码（Morse Code）的构成规则。摩尔斯电码通过不同的排列顺序来表达不同的英文字母、数字和标点符号，它主要由两种基本信号组成：

点（Dot）： 短信号，记作 .
划（Dash）： 长信号，记作 -

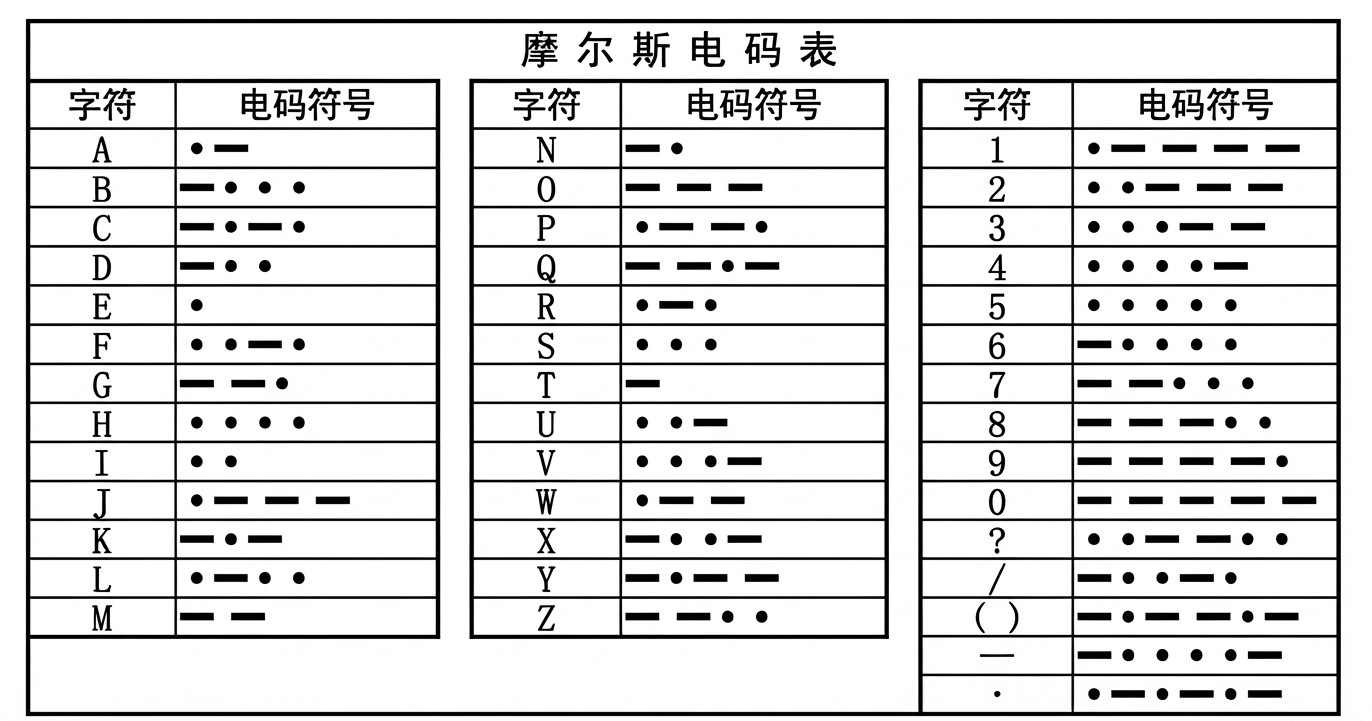

摩尔斯电码表

本项目模拟的是国际通用的求救信号 SOS，其编码规则如下：

S：由 3 个点组成，即 ...
O：由 3 个划组成，即 ---

因此，整个 SOS 信号的发送序列就是：... --- ...。

时间间隔定义：

了解了字符构成后，还需要严格遵守国际标准的时间比例，这决定了我们代码中变量的数值关系：

基础单位：我们将“点”的持续时间记为 1 个时间单位（1t）。
划的长度：是点的 3 倍（3t）。
间隔时间：
- 符号间：同一字母内，点与划之间的间隔为 1t。
- 字母间：字母与字母之间的间隔为 3t。
- 单词间：单词（或 SOS 序列）之间的间隔为 7t。

硬件连接

需要使用的器件有：

LED * 1
330Ω 电阻 * 3
有源蜂鸣器 * 1
面包板 * 1
导线
ESP32 开发板

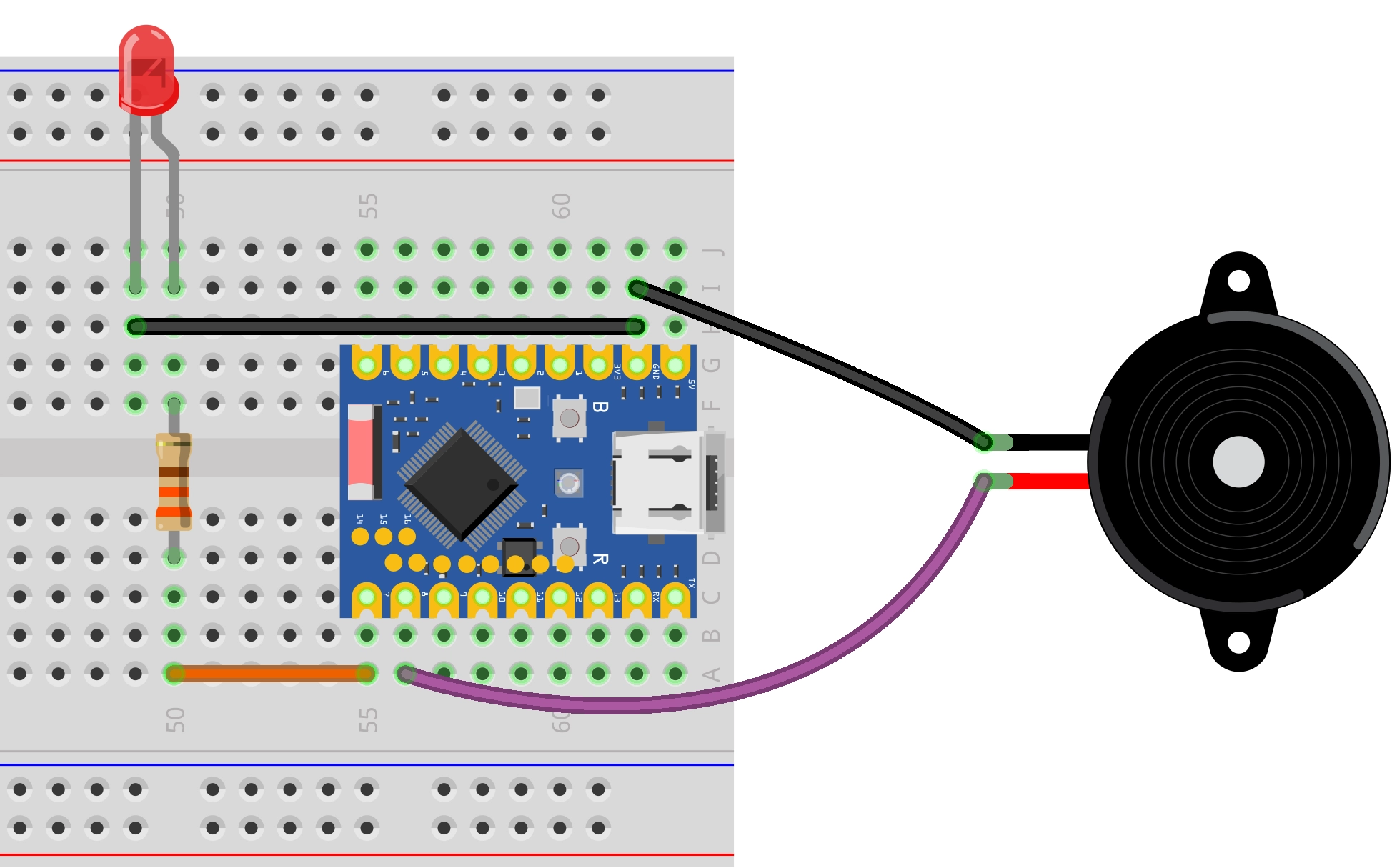

按照下面接线图连接电路：

ESP32-S3-Zero 引脚图

ESP32-S3-Zero-Pinout

代码实现

/*
  SOS 信号

  使用 LED 和蜂鸣器模拟 SOS 信号。

  硬件：
  - LED 连接到引脚 7
  - 蜂鸣器连接到引脚 8

  Wulu (Waveshare Team)
*/

// 定义 LED 和蜂鸣器连接的引脚
const int ledPin = 7;
const int buzzerPin = 8;

// --- 摩尔斯电码时间定义 （单位：毫秒） ---
const int dotDuration = 200;                 // "点"的持续时间 (1t)
const int dashDuration = dotDuration * 3;    // "划"的持续时间 (3t)
const int interElementGap = dotDuration;     // 同一字母内，信号间的间隔 (1t)
const int interLetterGap = dotDuration * 3;  // 字母间的间隔 (3t)
const int interWordGap = dotDuration * 7;    // SOS 序列间的间隔 (7t)

// 函数声明
void signalOn();
void signalOff();
void dot();
void dash();
void letterS();
void letterO();
void playSOS();

void setup() {
  // 初始化串口通信
  Serial.begin(115200);
  Serial.println("程序启动，准备发送 SOS 信号。..");

  // 将引脚配置为输出模式
  pinMode(ledPin, OUTPUT);
  pinMode(buzzerPin, OUTPUT);

  // 确保设备初始状态为关闭
  signalOff();
  delay(2000);  // 等待 2 秒后开始
}

void loop() {
  playSOS();

  // 一次完整的 SOS 序列结束后，等待间隔
  Serial.print("等待 ");
  Serial.print(interWordGap);
  Serial.println(" 毫秒后重复。..\n");
  delay(interWordGap);
}

// --- 核心功能函数 ---

// 同时打开 LED 和蜂鸣器
void signalOn() {
  digitalWrite(ledPin, HIGH);
  digitalWrite(buzzerPin, HIGH);
}

// 同时关闭 LED 和蜂鸣器
void signalOff() {
  digitalWrite(ledPin, LOW);
  digitalWrite(buzzerPin, LOW);
}

// 发送一个"点"信号
void dot() {
  signalOn();
  delay(dotDuration);
  signalOff();
}

// 发送一个"划"信号
void dash() {
  signalOn();
  delay(dashDuration);
  signalOff();
}

// 发送字母 'S' (...): 三个点
void letterS() {
  Serial.print(".");
  dot();
  delay(interElementGap);
  Serial.print(".");
  dot();
  delay(interElementGap);
  Serial.print(".");
  dot();
}

// 发送字母 'O' (---): 三个划
void letterO() {
  Serial.print("-");
  dash();
  delay(interElementGap);
  Serial.print("-");
  dash();
  delay(interElementGap);
  Serial.print("-");
  dash();
}

// 播放一次完整的 SOS 信号序列
void playSOS() {
  Serial.print("发送 S: ");
  letterS();
  Serial.print(" | ");
  delay(interLetterGap);

  Serial.print("发送 O: ");
  letterO();
  Serial.print(" | ");
  delay(interLetterGap);

  Serial.print("发送 S: ");
  letterS();
  Serial.println();
  Serial.println("SOS 序列发送完毕。");
}

代码解释

引脚定义：使用 const int 定义 LED 和蜂鸣器的引脚号，方便管理和修改。
```
const int ledPin = 7;
const int buzzerPin = 8;
```

摩尔斯电码时间定义：定义了基础时间单位 dotDuration（点），其他时间间隔（划、间隔）均基于此计算。注意 Arduino 中 delay() 函数的单位是毫秒，所以这里的时间单位都是毫秒。

const int dotDuration = 200;                 // "点"的持续时间 (1t)
const int dashDuration = dotDuration * 3;    // "划"的持续时间 (3t)
const int interElementGap = dotDuration;     // 同一字母内，信号间的间隔 (1t)
const int interLetterGap = dotDuration * 3;  // 字母间的间隔 (3t)
const int interWordGap = dotDuration * 7;    // SOS 序列间的间隔 (7t)

初始化 (setup)：
- Serial.begin(115200)：初始化串口通信，用于在串口监视器中打印调试信息。
- pinMode(pin, OUTPUT)：将 LED 和蜂鸣器引脚配置为输出模式。
- signalOff()：确保程序启动时设备处于关闭状态。
主循环 (loop)：
- playSOS()：调用函数播放完整的 SOS 信号。
- delay(interWordGap)：在每次 SOS 序列结束后等待一段时间，然后重复。
基础控制函数：
- signalOn() / signalOff()：封装了 digitalWrite 操作，同时控制 LED 和蜂鸣器的高低电平。

  本项目使用的有源蜂鸣器，它的特点是只要通电（GPIO 输出高电平）就会响，断电（GPIO 输出低电平）就停止。
- dot() / dash()：分别实现“点”和“划”的信号逻辑，控制亮/响的持续时间。
字母函数：letterS() 和 letterO() 通过调用 dot() 和 dash() 组合出对应的字母，并处理信号之间的微小间隔 (interElementGap)。
播放函数：playSOS() 按照 S-O-S 的顺序调用字母函数，并在字母之间插入较长的间隔 (interLetterGap)。
