趣味灯条

重要提示：关于开发板的兼容性

本教程的核心逻辑适用于所有 ESP32 开发板，但所有操作步骤均以 微雪 ESP32-S3-Zero 迷你开发板 为例进行讲解。如果您使用其他型号的开发板，请根据实际情况修改相应设置。

项目介绍

这个项目展示了一个通过电位器控制 WS2812 可编程 LED 灯条的程序。通过旋转电位器，可以实时改变灯条的显示效果：灯条会依次经历三个阶段的颜色变化（黄色 → 绿色 → 红色），亮起的灯珠数量也会随着电位器的旋转而逐渐增加，形成流畅的视觉渐变效果。

硬件连接

需要使用的器件有：

• WS2812 灯条 * 1
• 电位器 * 1
• 面包板 * 1
• 导线
• ESP32 开发板

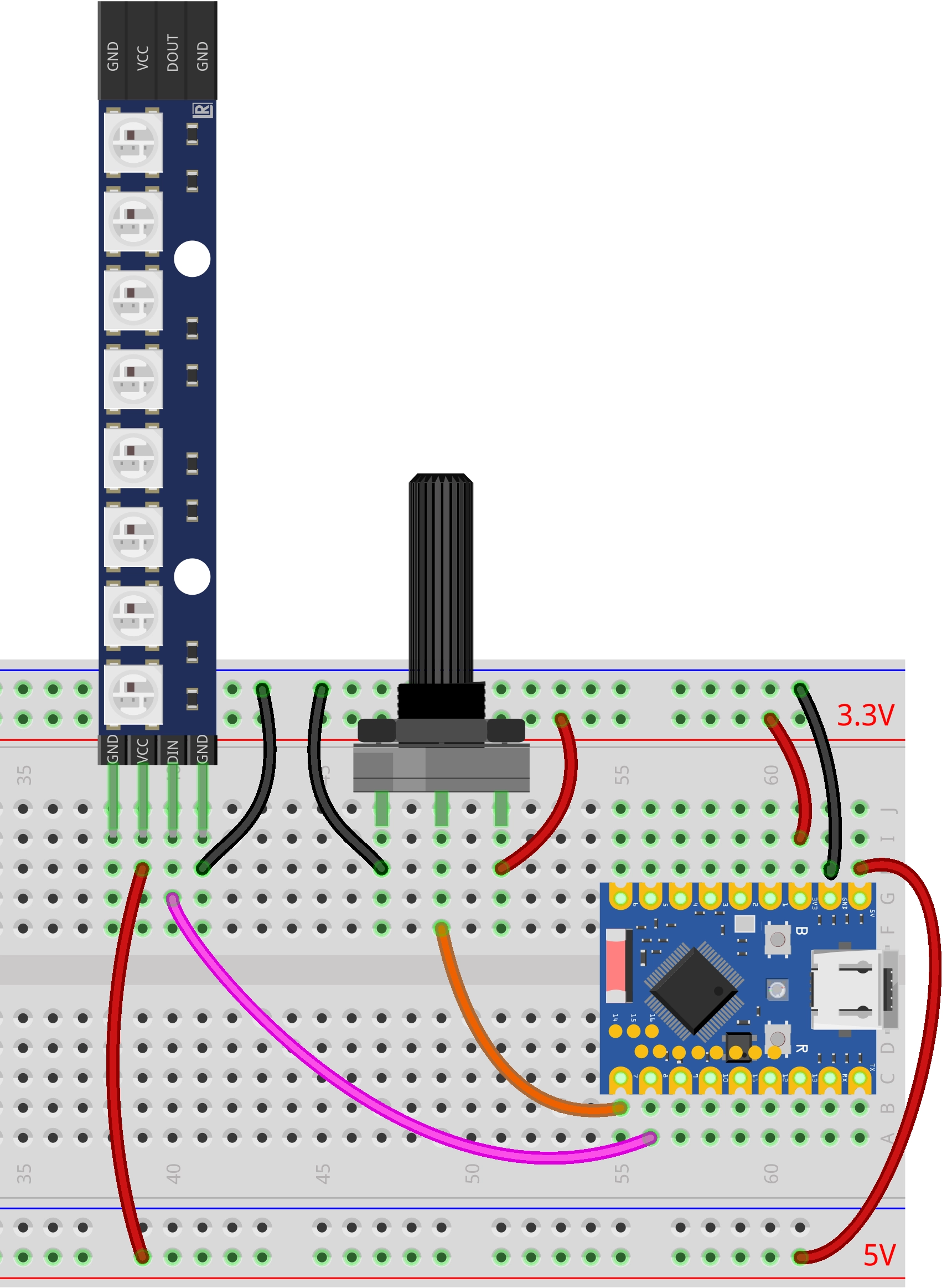

按照下面接线图连接电路：

ESP32-S3-Zero 引脚图

代码实现

提示

此代码示例依赖 “FastLED” 库。请在 Arduino IDE 的库管理器中搜索并安装 “FastLED” 库。

安装方法请参考：Arduino 库管理教程。

/*
  电位器控制 WS2812 灯带

  读取电位器的模拟值，并将其映射到 WS2812 灯带上。
  随着数值增加，灯光依次点亮（黄 -> 绿 -> 红）。

  电路连接:
  * 电位器连接到引脚 7
  * WS2812 灯带数据线连接到引脚 8

  Wulu (Waveshare Team)
*/

#include <FastLED.h>

// --- 常量定义 ---
const int potPin = 7;       // 电位器引脚
const int ledPin = 8;       // WS2812 数据引脚
const int numLeds = 8;      // 灯珠数量
const int brightness = 50;  // 亮度

// 定义 LED 数组
CRGB leds[numLeds];

void setup() {
  Serial.begin(115200);
  Serial.println("电位器控制 WS2812");

  // 初始化电位器引脚
  pinMode(potPin, INPUT);

  // 初始化 FastLED
  FastLED.addLeds<WS2812B, ledPin, GRB>(leds, numLeds).setCorrection(TypicalLEDStrip);
  FastLED.setBrightness(brightness);
  FastLED.clear();
  FastLED.show();
}

void loop() {
  // 读取电位器模拟值
  int analogValue = analogRead(potPin);

  // 更新灯光
  updateLeds(analogValue);

  // 简单的延时，防止刷新过快
  delay(50);
}

// 辅助函数放在 loop 之后
void updateLeds(int analogValue) {
  // 将 0-4095 映射到 0-24 (3 个阶段 * 8 个灯）
  int totalSteps = 3 * numLeds;

  // 使用 map 函数进行映射
  long position = map(analogValue, 0, 4095, 0, totalSteps);

  // 限制最大值，防止溢出
  if (position > totalSteps) {
    position = totalSteps;
  }

  // 遍历所有 LED
  for (int i = 0; i < numLeds; i++) {
    // 逻辑判断：优先级从高到低 （红 -> 绿 -> 黄）

    // 第三部分：红色覆盖 （当进度超过 16 + 灯的索引）
    if (position > (2 * numLeds + i)) {
      leds[i] = CRGB::Red;
    }
    // 第二部分：绿色覆盖 （当进度超过 8 + 灯的索引）
    else if (position > (1 * numLeds + i)) {
      leds[i] = CRGB::Green;
    }
    // 第一部分：黄色亮起 （当进度超过 灯的索引）
    else if (position > i) {
      leds[i] = CRGB::Yellow;
    }
    // 其他情况：熄灭
    else {
      leds[i] = CRGB::Black;
    }
  }

  // 将数据写入灯带
  FastLED.show();
}

代码解释

• 导入库：引入 FastLED 库用于控制 WS2812 灯带。这是一个功能强大且高效的 LED 控制库。

  提示

  此代码示例依赖 “FastLED” 库。请在 Arduino IDE 的库管理器中搜索并安装 “FastLED” 库。

  安装方法请参考：Arduino 库管理教程。

• 配置参数：使用 const 常量定义电位器引脚、WS2812 引脚、灯珠数量以及亮度。

  const int potPin = 7;       // 电位器引脚
  const int ledPin = 8;       // WS2812 数据引脚
  const int numLeds = 8;      // 灯珠数量
  const int brightness = 50;  // 亮度

• 对象初始化：

  • 定义一个 CRGB 类型的数组 leds，用于存储每个灯珠的颜色数据。

  CRGB leds[numLeds];

• setup() 函数：

  • 初始化串口通信。
  • 设置电位器引脚为输入模式。
  • 初始化 FastLED：使用 FastLED.addLeds 配置灯带参数（类型、引脚、颜色顺序、数组地址、数量），并设置颜色校正。
    • FastLED.addLeds<WS2812B, ledPin, GRB>(leds, numLeds) 无颜色校正
    • FastLED.addLeds<WS2812B, ledPin, GRB>(leds, numLeds).setCorrection(TypicalLEDStrip); 带颜色校正，色彩看起来更自然、准确
  • FastLED.setBrightness(brightness) 设置全局亮度。
  • FastLED.clear() 和 FastLED.show() 确保启动时灯带熄灭。

• updateLeds() 函数：

  • 映射：使用 map() 函数将 ADC 读取值（0-4095）映射到总步数（0-24）。
  • 逻辑判断：遍历每个灯珠，根据当前进度 position 决定颜色。
  • 设置颜色：直接给 leds[i] 赋值预定义的颜色（如 CRGB::Red, CRGB::Green, CRGB::Yellow, CRGB::Black）。
  • 更新显示：调用 FastLED.show() 将数组中的颜色数据发送到灯带。

• loop() 函数：

  • 使用 analogRead() 读取电位器电压值。
  • 调用 updateLeds() 更新灯带状态。
  • 使用 delay(50) 进行简单的延时。

参考链接

• 第4节 ADC 模拟输入
• FastLED Library 文档
