docs 第 08 节 移植 LVGL

本节使用示例包中的 LVGL v8 示例，通过 ESP32_Display_Panel 库驱动屏幕和触摸面板，并显示 LVGL 官方示例。

硬件连接

为了将对应的代码上传到 ESP32-S3，需要用 Type-C 转 Type-A 的线将 ESP32-S3-Touch-LCD-7 的 USB 口接到电脑的 USB 口：

示例代码

请先从以下地址获取示例程序：ESP32-S3-Touch-LCD-7 示例程序 （如果先前已经下载，直接打开对应文件夹即可）

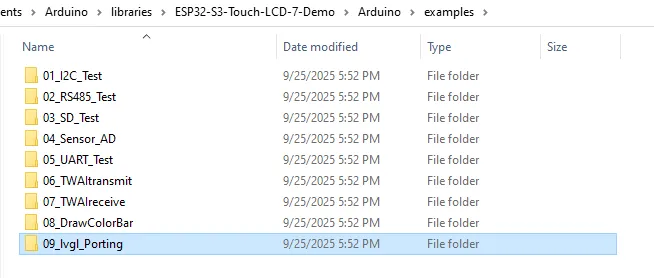

下载或克隆仓库后，打开对应的 examples\Arduino\examples\09_lvgl_v8_demo 文件夹。

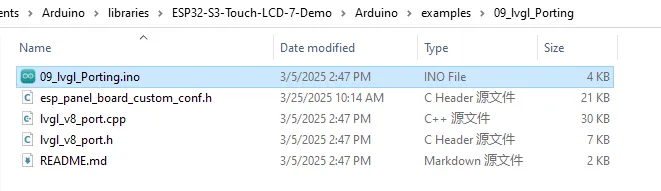

双击打开 09_lvgl_v8_demo.ino。

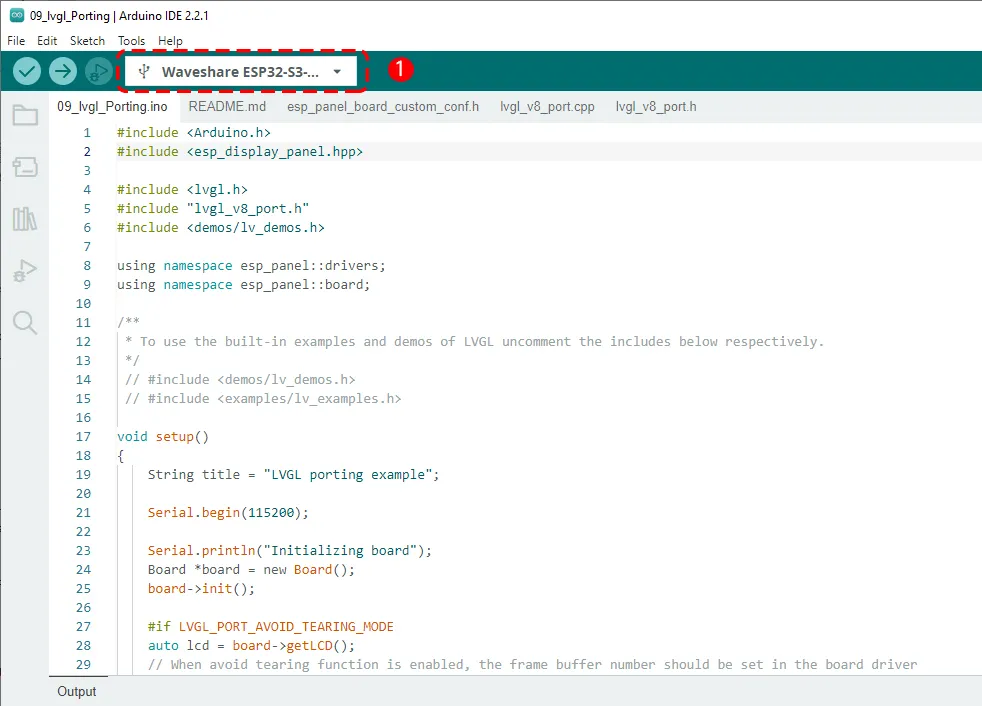

在 Arduino IDE 中选择串口和开发板型号 Waveshare ESP32-S3-Touch-LCD-7。

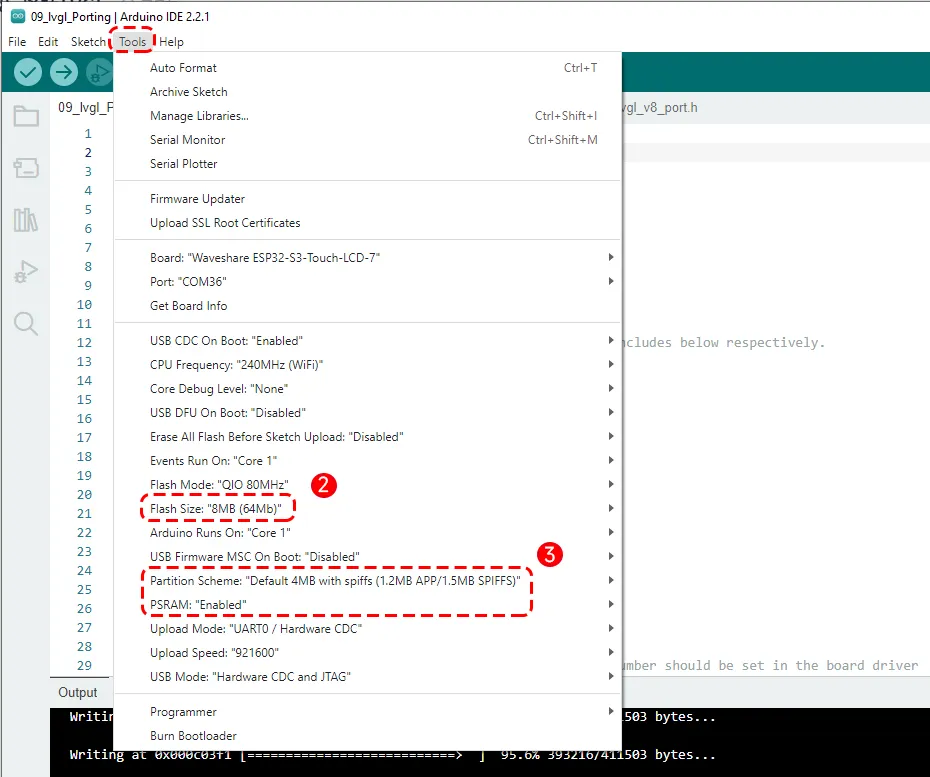

设置对应的开发板参数：

然后点击上传按钮，等待程序上传完成。

运行结果

重新给屏幕上电，可以看到屏幕开始显示 LVGL v8 示例。带有触摸面板的版本还可以通过滑动屏幕测试触摸功能。

代码回顾

1. 显示和触摸面板的驱动

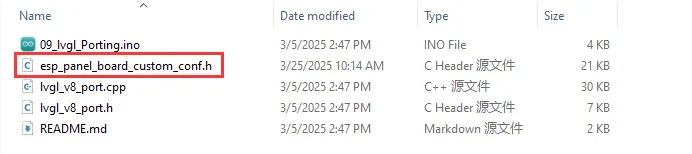

本例程使用示例目录中的 esp_panel_board_custom_conf.h 配置屏幕、触摸面板、背光和 I/O 扩展芯片。关于该文件的配置方法，请参考 ESP32_Display_Panel 官方文档。

下面介绍本例程使用的主要配置。

开启自定义 LCD 面板

    #define ESP_PANEL_BOARD_DEFAULT_USE_CUSTOM  (1)

首先要将 ESP_PANEL_BOARD_DEFAULT_USE_CUSTOM 宏定义由 0 改为 1，表示打开自定义配置，将会启用 #if ESP_PANEL_BOARD_DEFAULT_USE_CUSTOM 下的配置参数。

    #define ESP_PANEL_BOARD_NAME                "Waveshare:ESP32-S3-Touch-LCD-7"
    #define ESP_PANEL_BOARD_WIDTH               (800)   // Panel width (horizontal, in pixels)
    #define ESP_PANEL_BOARD_HEIGHT              (480)   // Panel height (vertical, in pixels)

自定义板子的名字和定义屏幕的分辨率。

设置 LCD 的各项参数

    #define ESP_PANEL_BOARD_USE_LCD             (1)

将 ESP_PANEL_BOARD_USE_LCD 的宏定义从 0 修改成 1，表示打开 LCD panel，将会启用 #if ESP_PANEL_BOARD_USE_LCD 下面的配置参数。

    #define ESP_PANEL_BOARD_LCD_CONTROLLER      ST7262
    #define ESP_PANEL_BOARD_LCD_BUS_TYPE        (ESP_PANEL_BUS_TYPE_RGB)

定义 LCD 控制器 IC 和通信方式，选择 RGB bus 的通信方式。

    #if ESP_PANEL_BOARD_LCD_BUS_TYPE == ESP_PANEL_BUS_TYPE_RGB
    #define ESP_PANEL_BOARD_LCD_RGB_USE_CONTROL_PANEL       (0) // 0/1. Typically set to 1

        #define ESP_PANEL_BOARD_LCD_RGB_CLK_HZ          (16 * 1000 * 1000)
        ...
        #define ESP_PANEL_BOARD_LCD_RGB_IO_DATA15       (40)

    #endif

ESP_PANEL_BOARD_LCD_RGB_USE_CONTROL_PANEL 设置为 0，表示使用的是没有三线 SPI 的 RGB 接口，接着就是按照 LCD 的参数进行各项的配置，跟之前的 RGB 条纹例程是一样的。

设置触摸面板的参数

    #define ESP_OPEN_TOUCH 1

设置触摸开启的宏定义，用于选择是否打开触摸功能，值为 0 对应 关闭触摸，值为 1 对应 打开触摸，可依购买型号选择。

    #define ESP_PANEL_BOARD_USE_TOUCH               (ESP_OPEN_TOUCH)

在开头我们已经将 ESP_OPEN_TOUCH 设置成了 1，因此这里将会开启触摸 #if ESP_PANEL_BOARD_USE_TOUCH 以下的配置。如果是购买的不带触摸的版本，需将 ESP_OPEN_TOUCH 设置为 0，则不启用以下的触摸面板参数。

    #define ESP_PANEL_BOARD_TOUCH_CONTROLLER        GT911
    #define ESP_PANEL_BOARD_TOUCH_BUS_TYPE          (ESP_PANEL_BUS_TYPE_I2C)

定义触摸芯片为 GT911 以及 通信接口为 I2C bus。

    #define ESP_PANEL_BOARD_TOUCH_I2C_IO_SCL            (9)
    #define ESP_PANEL_BOARD_TOUCH_I2C_IO_SDA            (8)
    #define ESP_PANEL_BOARD_TOUCH_INT_IO                (4)

这里分别设置触摸的 SCL, SDA, 和 中断引脚。

设置背光参数

    #define ESP_PANEL_BOARD_USE_BACKLIGHT           (1)

将 ESP_PANEL_BOARD_USE_BACKLIGHT 设置为 1，表示开启背光的控制，将会使能 #if ESP_PANEL_BOARD_USE_BACKLIGHT 以下的配置。

    #define ESP_PANEL_BOARD_BACKLIGHT_TYPE          (ESP_PANEL_BACKLIGHT_TYPE_SWITCH_EXPANDER)

    #if (ESP_PANEL_BOARD_BACKLIGHT_TYPE == ESP_PANEL_BACKLIGHT_TYPE_SWITCH_GPIO) || \
        (ESP_PANEL_BOARD_BACKLIGHT_TYPE == ESP_PANEL_BACKLIGHT_TYPE_SWITCH_EXPANDER) || \
        (ESP_PANEL_BOARD_BACKLIGHT_TYPE == ESP_PANEL_BACKLIGHT_TYPE_PWM_LEDC)

        #define ESP_PANEL_BOARD_BACKLIGHT_IO        (2)    // Output GPIO pin number
        #define ESP_PANEL_BOARD_BACKLIGHT_ON_LEVEL  (1)     // Active level, 0: low, 1: high

    #endif

这里是将背光类型设置为 IO 扩展芯片进行控制，并且设置控制 IO 引脚为 EXIO2。

    #define ESP_PANEL_BOARD_BACKLIGHT_IDLE_OFF      (0)

设置初始化后开启背光。

设置 IO 扩展芯片的参数

    #define ESP_PANEL_BOARD_USE_EXPANDER            (1)

将 ESP_PANEL_BOARD_USE_EXPANDER 宏定义设置为 1，表示开始 IO 扩展芯片，将会使能 #if ESP_PANEL_BOARD_USE_EXPANDER 下的各项参数。

    #define ESP_PANEL_BOARD_EXPANDER_CHIP           CH422G

IO 扩展芯片名字设置成 CH422G。

    #define ESP_PANEL_BOARD_EXPANDER_I2C_CLK_HZ         (400 * 1000)
                                                                // Typically set to 400K
    #define ESP_PANEL_BOARD_EXPANDER_I2C_SCL_PULLUP     (1)     // 0/1. Typically set to 1
    #define ESP_PANEL_BOARD_EXPANDER_I2C_SDA_PULLUP     (1)     // 0/1. Typically set to 1
    #define ESP_PANEL_BOARD_EXPANDER_I2C_IO_SCL         (9)
    #define ESP_PANEL_BOARD_EXPANDER_I2C_IO_SDA         (8)

    #define ESP_PANEL_BOARD_EXPANDER_I2C_ADDRESS        (0x20)

设置 IO 扩展芯片 I2C 通信的相关参数：时钟频率、SDA 和 SCL 引脚等。

配置完以上这些参数之后，即可在程序当中初始化屏幕并进行显示。

2. 初始化 LVGL

头文件部分

    #include <Arduino.h>
    #include <esp_display_panel.hpp>
    #include <esp_err.h>
    #include <lvgl.h>
    #include <demos/lv_demos.h>

    #include "esp_lv_adapter_arduino.h"

    using namespace esp_panel::drivers;
    using namespace esp_panel::board;

• 这里引入 Arduino、ESP32_Display_Panel、LVGL 和 LVGL 示例组件，并引入示例目录中的 esp_lv_adapter_arduino.h。

• using namespace ：为了简化后面写法，不用 esp_panel::board::Board ，直接写 Board 。

  esp_lv_adapter_arduino.h 的作用

  这个文件是示例目录中的 Arduino 适配层，负责注册显示设备和触摸输入设备，并提供 LVGL 的初始化、任务启动、互斥锁和解锁接口：

  • esp_lv_adapter_init()：初始化 LVGL、定时器和互斥锁。
  • esp_lv_adapter_register_display()：注册显示设备。
  • esp_lv_adapter_register_touch()：注册触摸输入设备。
  • esp_lv_adapter_start()：启动 LVGL 任务。

  当前示例不再使用 lvgl_v8_port.h、lvgl_port_init() 或 lvgl_port_lock()。

初始化开发板

    Serial.begin(115200);
    Serial.println("LVGL v8 demo start");

    Board *board = new Board();
    if ((board == nullptr) || !board->init()) {
        Serial.println("Board init failed");
        while (true) {
            delay(1000);
        }
    }

初始化串口和开发板。如果开发板初始化失败，程序输出错误信息并停留在循环中。

配置 RGB 显示缓存

    const esp_lv_adapter_rotation_t rotation = ESP_LV_ADAPTER_ROTATE_0;
    const esp_lv_adapter_tear_avoid_mode_t tear_mode = ESP_LV_ADAPTER_TEAR_AVOID_MODE_DEFAULT_RGB;
    const uint8_t frame_buffer_count = esp_lv_adapter_get_required_frame_buffer_count(tear_mode, rotation);

    LCD *lcd = board->getLCD();
    if (lcd == nullptr) {
        Serial.println("LCD device is not available");
        while (true) {
            delay(1000);
        }
    }
    auto *lcd_bus = lcd->getBus();
    if (lcd_bus->getBasicAttributes().type == ESP_PANEL_BUS_TYPE_RGB) {
        lcd->configFrameBufferNumber(frame_buffer_count);
        static_cast<BusRGB *>(lcd_bus)->configRGB_BounceBufferSize(lcd->getFrameWidth() * 10);
    }

    assert(board->begin());

示例使用 RGB 总线时，根据撕裂规避模式和旋转方向计算 frame buffer 数量，并配置 RGB bounce buffer。board->begin() 用于启动开发板上的显示和触摸设备。

注册 LVGL 显示设备和触摸输入

    esp_lv_adapter_config_t adapter_config = ESP_LV_ADAPTER_DEFAULT_CONFIG();
    adapter_config.task_stack_size = 12 * 1024;
    adapter_config.task_priority = 2;
    adapter_config.task_core_id = ARDUINO_RUNNING_CORE;
    ESP_ERROR_CHECK(esp_lv_adapter_init(&adapter_config));

    esp_lv_adapter_display_config_t disp_config = ESP_LV_ADAPTER_DISPLAY_RGB_DEFAULT_CONFIG(
        lcd, lcd->getFrameWidth(), lcd->getFrameHeight(), rotation
    );
    disp_config.profile.use_psram = true;

    lv_display_t *disp = esp_lv_adapter_register_display(&disp_config);
    assert(disp != nullptr);

    if (board->getTouch() != nullptr) {
        esp_lv_adapter_touch_config_t touch_config = ESP_LV_ADAPTER_TOUCH_DEFAULT_CONFIG(disp, board->getTouch());
        lv_indev_t *touch = esp_lv_adapter_register_touch(&touch_config);
        assert(touch != nullptr);
    }

esp_lv_adapter_init() 初始化 LVGL 适配层。随后使用显示配置注册 LCD；如果开发板检测到触摸设备，再注册触摸输入设备。无触摸版本不会执行触摸注册代码。

启动 LVGL 任务并创建界面

    ESP_ERROR_CHECK(esp_lv_adapter_start());

    ESP_ERROR_CHECK(esp_lv_adapter_lock(-1));
    lv_demo_widgets();
    esp_lv_adapter_unlock();

esp_lv_adapter_start() 启动 LVGL 任务。LVGL 不是线程安全的，调用 esp_lv_adapter_lock(-1) 后才能创建界面；参数 -1 表示持续等待，直到获得锁。lv_demo_widgets() 创建官方 Widgets 示例，完成后调用 esp_lv_adapter_unlock() 解锁。

---

LVGL v9 移植

本节使用示例包中的 LVGL v9.5.0 示例，通过 ESP32_Display_Panel 库驱动屏幕和触摸面板，并显示 LVGL Widgets 示例。

硬件连接

USB 连接方式与上文相同。使用 Type-C 转 Type-A 的线，将 ESP32-S3-Touch-LCD-7 的 USB 口连接到电脑的 USB 口。

示例代码

请先从以下地址获取示例程序：ESP32-S3-Touch-LCD-7 示例程序 （如果先前已经下载，直接打开对应文件夹即可） 下载或克隆仓库后，打开对应的 examples\Arduino\examples\10_lvgl_v9_demo 文件夹：

在 Arduino IDE 中双击打开 10_lvgl_v9_demo.ino，然后选择串口和开发板型号 Waveshare ESP32-S3-Touch-LCD-7。

设置对应的开发板参数，然后点击上传按钮，等待程序上传完成。

运行结果

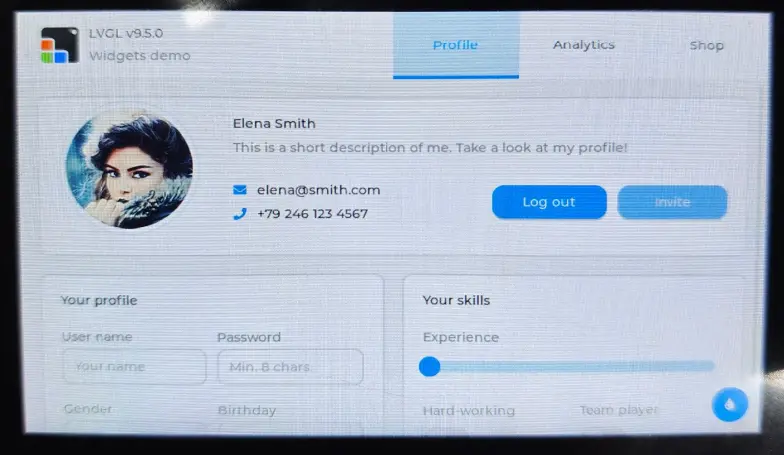

重新给屏幕上电，可以看到屏幕开始显示 LVGL v9.5.0 Widgets 示例。带有触摸面板的版本还可以通过滑动屏幕测试触摸功能。
