第 05 节 测试 UART Type-C 接口

UART 是一种通用异步收发传输器，支持全双工的串行传输，在 ESP32-S3 芯片中有三个 UART 控制器可供使用，并且兼容不同的 UART 设备。在本产品 ESP32-S3-Touch-LCD-7 的板子上集成有两个 UART 的接口：UART1 接口和 UART2 接口，使用的都是 ESP32-S3 的 UART0 控制器（IO43、IO44），但两者存在如下区别（需结合原理图理解）：

• UART2 接口是直连 ESP32-S3 UART0 ，且采用接线座引出，方便使用杜邦线连接其他模块
• UART1 接口是通过 CH343 转接引出，实现 USB 转 TTL 功能，且通过 Type-C 接口引出

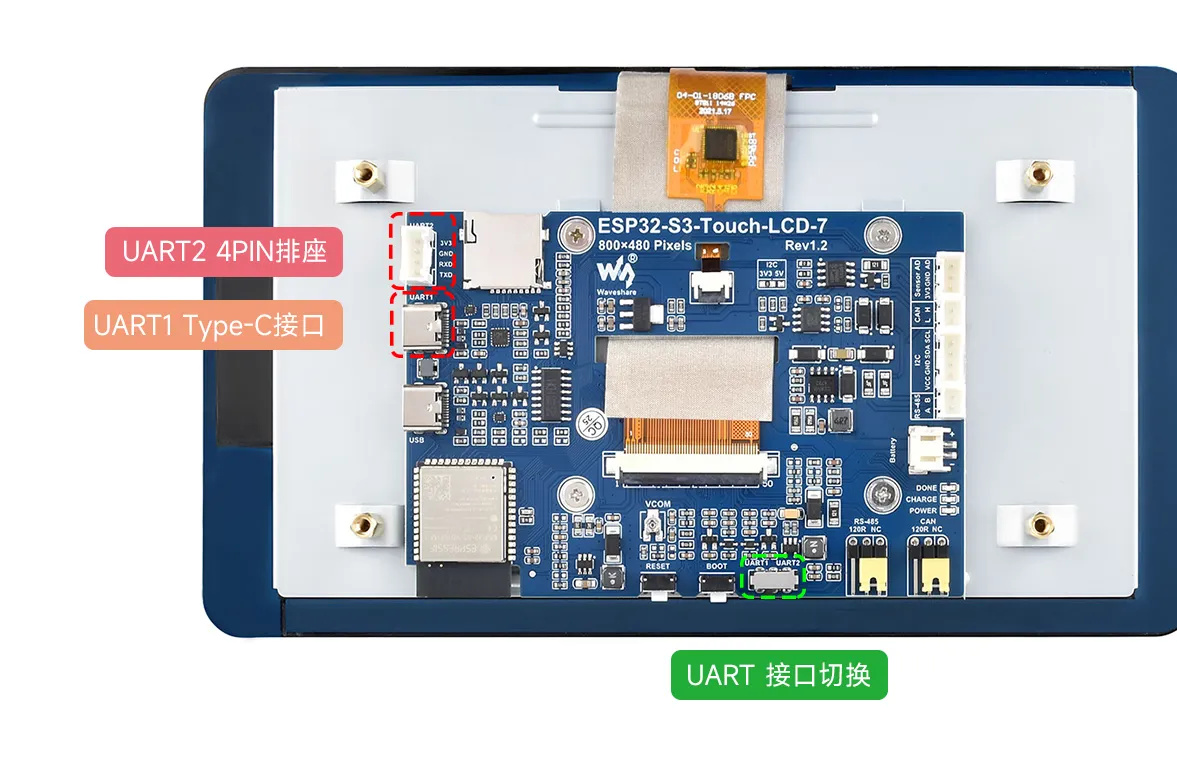

• 使用时可以通过拨码开关（图中绿色框位置）来切换这两个接口

在本测试代码中，我们将拨码开关调至 UART1 丝印处，用于测试 UART1 Type-C 接口。

硬件连接

为了将对应的代码上传到 ESP32-S3，需要用 Type-C 转 Type-A 的线将 ESP32-S3-Touch-LCD-7 的 USB 口接到电脑的 USB 口：

示例代码

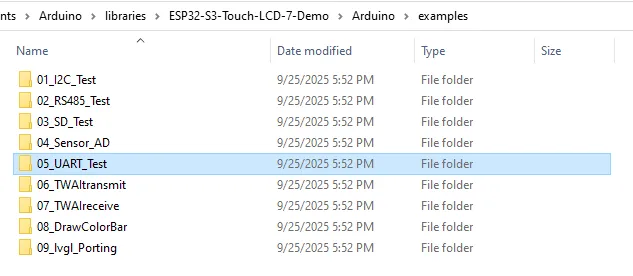

请先从以下地址下载例程包：ESP32-S3-Touch-LCD-7 示例程序 （如果先前已经下载，直接打开对应文件夹即可） 将例程压缩包解压之后，打开对应的 05_UART_Test 文件夹

打开 UART_Test.ino 代码

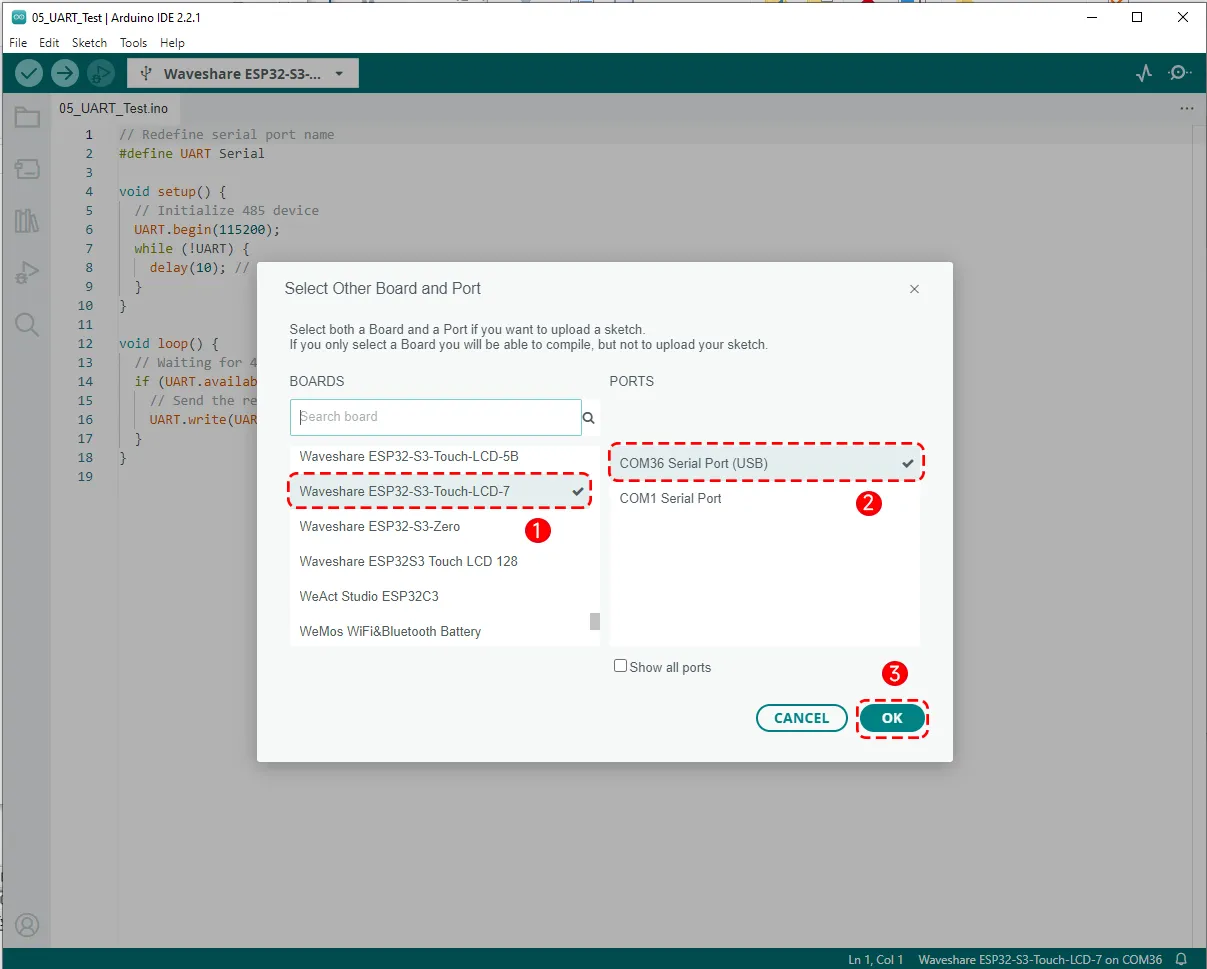

选择开发板型号 Waveshare ESP32-S3-Touch-LCD-7 与端口：

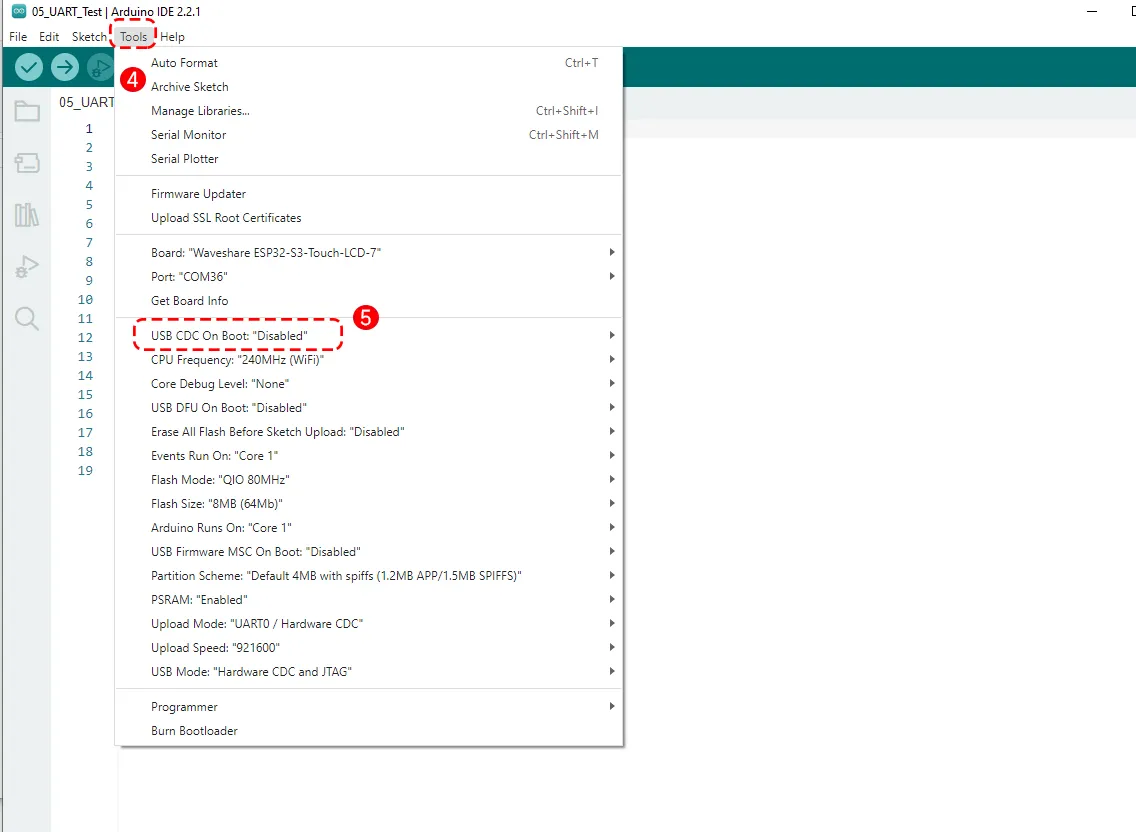

接着并设置开发板参数，注意 USB CDC On Boot 这个位置要选择 Disabled, 这样串口打印的信息才能从 UART 口输出。

然后点击箭头按钮进行程序上传，等待上传完成即可。

运行结果

将 ESP32-S3-Touch-LCD-7 上的 USB 口拔掉，接到 UART1 的 Type-C 接口上，使得 UART1 与电脑的 USB 口连接。

打开 SSCOM 串口通信工具，按照下面进行设置，对 ESP32-S3-Touch-LCD-7 的串口发送数据，即可收到相同的数据回来。从而完成了一个简单的串口回传功能。

代码回顾

    #define UART Serial

给 Serial 起一个别名 UART ，提高代码可读性，方便后期修改，如果要换到 Serial1/Serial2，只需改这一行）

    void setup() {
    UART.begin(115200);
    while (!UART) {
        delay(10); // Wait for initialization to succeed
    }

启动串口通信，设置波特率 115200 。 while (!UART) 用于等待串口就绪，在某些平台上，串口初始化需要时间，这个循环确保串口完全准备好后才继续执行。

    void loop() {
    if (UART.available()) {
        UART.write(UART.read());
    }

使用 UART.available() 检查接收缓冲区中是否有数据，如果有数据，进入 if 语句： UART.read() 从缓冲区读取一个字节， UART.write() 将读取的字节发送回去，这就是经典的"串口回显"功能。
