第 07 节驱动 RGB565 屏幕

关于各种 LCD 显示屏的开发，ESP32-S3 目前可以支持的接口类型有 SPI (QSPI)、I80、和 RGB，而在 ESP32-S3-Touch-LCD-7 上我们集成的是一个 RGB565 接口的 7inch 屏幕。相比于其他接口的屏幕，采用 RGB 接口可以驱动更大分辨率的 LCD，并且能够达到较高的刷新率，占用 CPU 极低，可以完美适配 LVGL，适用于各种智能开发项目。

在本节当中将会教大家如何驱动板载的 RGB 屏，提供了一个驱动屏幕显示色彩条纹的例程。

引脚连接

大多数 RGB LCD 采用 SPI + RGB 接口，而本产品当中仅采用了 RGB 接口的方式，使得驱动方法更加简单直接。

ESP32-S3 可支持 16-bit RGB565 和 8-bit RGB888 两种色彩格式，在本产品当中，我们用到的是 16-bit RGB565，ESP32-S3 与 RGB 屏幕的连接方式如下，需要连接 HSYNC、VSYNC、PCLK、DE、D0 ~ D15 （5 bit R + 6 bit G + 5 bit B）。

ESP32-S	LCD	简介
GPIO0	G3	绿色数据第三位
GPIO1	R3	红色数据第三位
GPIO2	R4	红色数据第四位
GPIO3	VSYNC	竖向同步信号
GPIO5	DE	数据使能信号
GPIO7	PCLK	时钟信号
GPIO10	B7	蓝色第七位
GPIO14	B3	蓝色第三位
GPIO17	B6	蓝色第六位
GPIO18	B5	蓝色第五位
GPIO21	G7	绿色第七位
GPIO38	B4	蓝色第四位
GPIO39	G2	绿色第二位
GPIO40	R7	红色第七位
GPIO41	R6	红色第六位
GPIO42	R5	红色第五位
GPIO45	G4	绿色第四位
GPIO46	HSYNC	横向同步信号
GPIO47	G6	绿色第六位
GPIO48	G5	绿色第五位

CH422G	LCD	简介
EXIO2	DISP	背光使能引脚

硬件连接

为了将对应的代码上传到 ESP32-S3，需要用 Type-C 转 Type-A 的线将 ESP32-S3-Touch-LCD-7 的 USB 口接到电脑的 USB 口：

示例代码

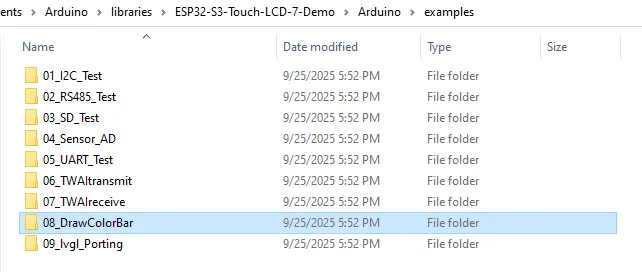

请先从以下地址下载例程包：ESP32-S3-Touch-LCD-7 示例程序（如果先前已经下载，直接打开对应文件夹即可）将例程压缩包解压之后，打开对应的 08_DrawColorBar 文件夹

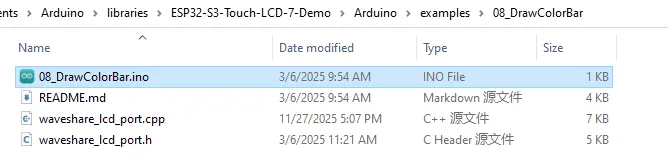

双击打开 08_DrawColorBar.ino:

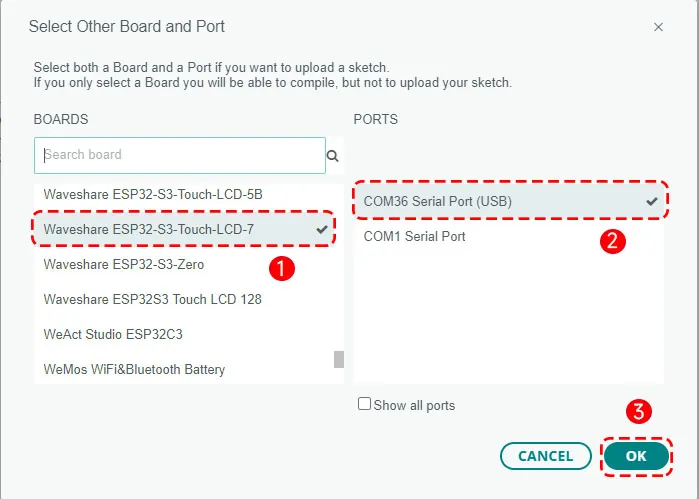

选择开发板型号 Waveshare ESP32-S3-Touch-LCD-7 与端口

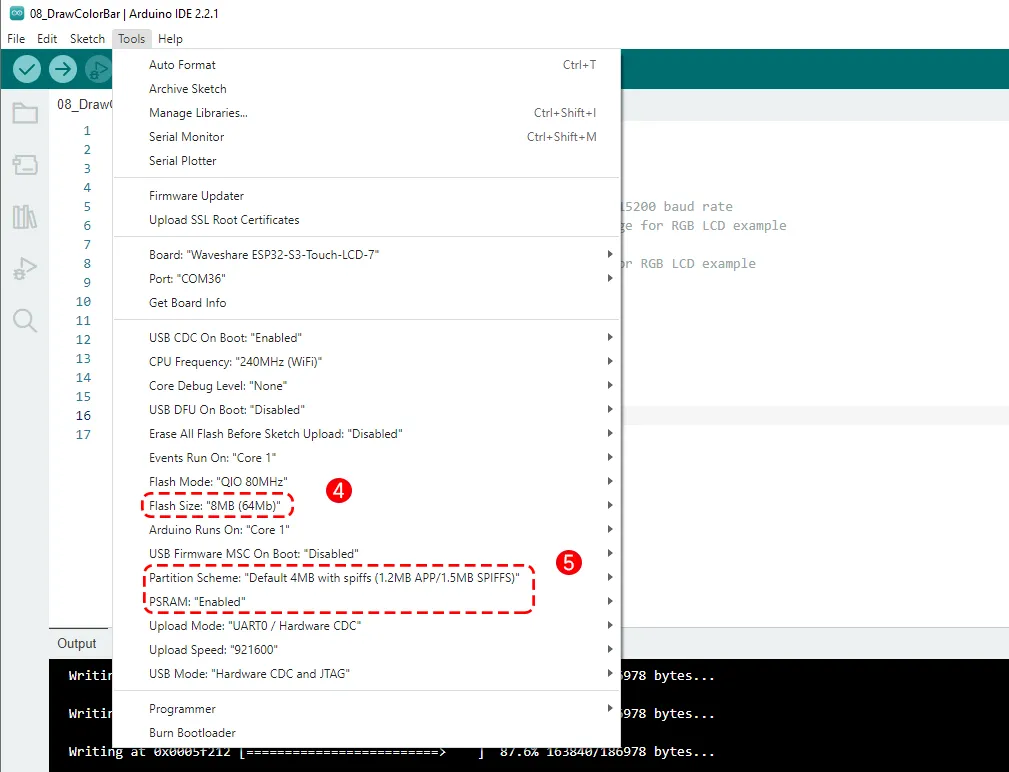

接着并设置开发板参数：

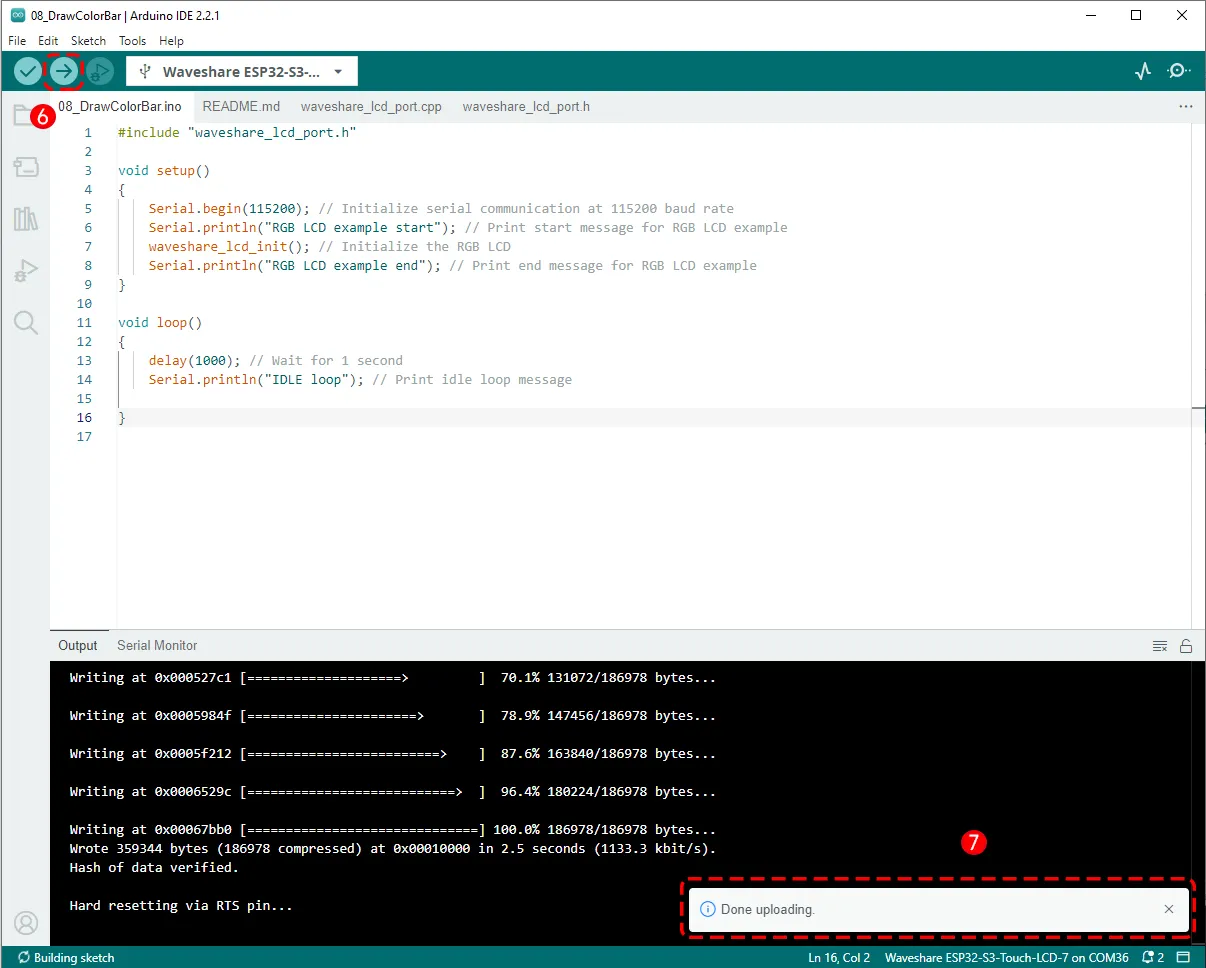

然后点击箭头 Upload 按钮进行程序上传，等待上传完成即可：

运行结果

程序上传完成之后，重新给 ESP32-S3-Touch-LCD-7 上电，可以看到屏幕点亮并且显示三种颜色条纹渐变的效果。

打开 Arduino IDE 当中的串口助手，还可以看到程序运行的打印结果如下：

代码回顾

屏幕内置 ST7262 驱动 IC，在例程当中我们使用 ESP_Display_Panel 库对屏幕进行了驱动，屏幕的引脚定义和初始化函数定义都在 waveshare_lcd_port.h 和 waveshare_lcd_port.cpp 当中。

知识点补充：

ESP_Display_Panel 是 ESP-IDF 官方提供的统一屏幕驱动库，用于驱动各种 LCD、RGB 屏和电子纸，它把“总线 → 面板 → 触摸”都抽象成标准接口，让你不需要深入硬件细节，也能快速驱动不同型号的显示屏。
使用这个库步骤基本是 3 步：创建 Bus 对象（负责底层数据传输）、创建 Panel 对象（负责具体 LCD/EPD 芯片驱动）、开始绘图。
如果需要用到 LVGL，需要创建一个 Panel 与 LVGL display driver 的绑定才可以正常使用。

1. 在 waveshare_lcd_port.h 当中我们进行了 RGB 屏幕的各项参数的定义

    #include <Arduino.h>
    #include <esp_display_panel.hpp>

引入 esp_display_panel.hpp 核心库头，包含 Bus/Panel/Touch 等定义，我们后面要使用库的 API 就来自它。

    #define EXAMPLE_LCD_NAME                        ST7262 // LCD IC 名字，用于 EXAMPLE_LCD_CLASS 宏构建类名
    #define EXAMPLE_LCD_WIDTH                       (800) // LCD 宽度像素，与面板实际分辨率一致
    #define EXAMPLE_LCD_HEIGHT                      (480) // LCD 高度像素，与面板实际分辨率一致
    #define EXAMPLE_LCD_COLOR_BITS                  (24)  // LCD 色深，24 表示每像素 24bpp
    #define EXAMPLE_LCD_RGB_DATA_WIDTH              (16)  // RGB 数据位宽，这里是 16-bit 并口
    #define EXAMPLE_LCD_RGB_COLOR_BITS          (16)   // RGB 色深也是 16-bit

这一部分是 LCD 面板参数的宏定义

    #define EXAMPLE_LCD_RGB_TIMING_FREQ_HZ          (16 * 1000 * 1000) // RGB timing frequency
    #define EXAMPLE_LCD_RGB_TIMING_HPW              (4)   // Horizontal pulse width
    #define EXAMPLE_LCD_RGB_TIMING_HBP              (8)   // Horizontal back porch
    #define EXAMPLE_LCD_RGB_TIMING_HFP              (8)   // Horizontal front porch
    #define EXAMPLE_LCD_RGB_TIMING_VPW              (4)   // Vertical pulse width
    #define EXAMPLE_LCD_RGB_TIMING_VBP              (8)   // Vertical back porch
    #define EXAMPLE_LCD_RGB_TIMING_VFP              (8)   // Vertical front porch
    #define EXAMPLE_LCD_RGB_BOUNCE_BUFFER_SIZE  (EXAMPLE_LCD_WIDTH * 10)

这一部分是定义 RGB 时序参数，直接对应 LCD datasheet 的 HSYNC/VSYNC、前沿/后沿（porch）、脉冲宽度（PW）和像素时钟频率（PCLK）。EXAMPLE_LCD_RGB_BOUNCE_BUFFER_SIZE 是驱动内部为了平稳输出分配的“临时缓冲区”大小，这里设置的是 width * 10。

    #define EXAMPLE_LCD_RGB_IO_DISP            (-1)  // RGB display pin number
    #define EXAMPLE_LCD_RGB_IO_VSYNC           (3)   // VSYNC pin number
    #define EXAMPLE_LCD_RGB_IO_HSYNC           (46)  // HSYNC pin number
    #define EXAMPLE_LCD_RGB_IO_DE              (5)   // Data enable pin number
    #define EXAMPLE_LCD_RGB_IO_PCLK            (7)   // Pixel clock pin number
    #define EXAMPLE_LCD_RGB_IO_DATA0           (14)  // RGB data pin 0
    ...
    #if EXAMPLE_LCD_RGB_DATA_WIDTH > 8
    #define EXAMPLE_LCD_RGB_IO_DATA8           (48)  // RGB data pin 8
    ...
    #endif
    #define EXAMPLE_LCD_RST_IO                 (-1)  // Reset pin number
    #define EXAMPLE_LCD_BL_IO            (-1)  // Backlight pin number
    #define EXAMPLE_LCD_BL_ON_LEVEL           (1)   // Backlight ON level
    #define EXAMPLE_LCD_BL_OFF_LEVEL !EXAMPLE_LCD_BL_ON_LEVEL // Backlight OFF level

这一部分则是引脚映射，按照 ESP32-S3 与 RGB 屏幕之间的硬件连接进行填写。

IO_DISP、RST_IO、BL_IO 这三个是接到了扩展 IO 芯片上面，因此这里不做定义，填 -1 在代码中检测会跳过，这三个引脚其实都已经被硬件拉高。

    #define EXAMPLE_LCD_ENABLE_CREATE_WITH_CONFIG   (0)
    #define EXAMPLE_LCD_ENABLE_PRINT_FPS            (1)
    #define EXAMPLE_LCD_ENABLE_DRAW_FINISH_CALLBACK (1)

    #if EXAMPLE_LCD_ENABLE_PRINT_FPS
    #define EXAMPLE_LCD_PRINT_FPS_PERIOD_MS         (1000)
    #define EXAMPLE_LCD_PRINT_FPS_COUNT_MAX         (50)
    #endif

EXAMPLE_LCD_ENABLE_CREATE_WITH_CONFIG：如果为 1，表示通过“配置结构体”方式创建 LCD 对象，为 0 则使用内置的 create 函数，这里我们设置为 0。
EXAMPLE_LCD_ENABLE_PRINT_FPS：开启后库会周期性打印帧率（用于 debug 性能）。PRINT_FPS_PERIOD_MS 是打印间隔，COUNT_MAX 表示统计时最大帧数等。
EXAMPLE_LCD_ENABLE_DRAW_FINISH_CALLBACK：当一帧绘制完成后是否触发回调（常用于通知上层释放缓冲或做下一步操作）

    #define _EXAMPLE_LCD_CLASS(name, ...) LCD_##name(__VA_ARGS__)
    #define EXAMPLE_LCD_CLASS(name, ...)  _EXAMPLE_LCD_CLASS(name, ##__VA_ARGS__)

这两行是宏技巧，把 EXAMPLE_LCD_CLASS(ST7262, args...) 展开为 LCD_ST7262(args...)，目的是把 EXAMPLE_LCD_NAME 与实际的类名/构造函数连接起来，便于写通用的 create 函数。

    void waveshare_lcd_init();

初始化函数的声明，具体定义会在 cpp 函数当中列出。

2. 总线和面板等各部分的构造和屏幕初始化的步骤主要集中在 waveshare_lcd_port.cpp 当中

首先是关于创建 BusRGB 和具体的 LCD（Panel）对象，这里是给出了 create_lcd_without_config() 和 create_lcd_with_config() 两种方式，分别是“宏快捷构造”与“显式配置结构体”。

    static LCD *create_lcd_without_config(void)
    {
        BusRGB *bus = new BusRGB(
    #if EXAMPLE_LCD_RGB_DATA_WIDTH == 8
            /* 8-bit RGB IOs */
            EXAMPLE_LCD_RGB_IO_DATA0, EXAMPLE_LCD_RGB_IO_DATA1, EXAMPLE_LCD_RGB_IO_DATA2, EXAMPLE_LCD_RGB_IO_DATA3,
            EXAMPLE_LCD_RGB_IO_DATA4, EXAMPLE_LCD_RGB_IO_DATA5, EXAMPLE_LCD_RGB_IO_DATA6, EXAMPLE_LCD_RGB_IO_DATA7,
            EXAMPLE_LCD_RGB_IO_HSYNC, EXAMPLE_LCD_RGB_IO_VSYNC, EXAMPLE_LCD_RGB_IO_PCLK, EXAMPLE_LCD_RGB_IO_DE,
            EXAMPLE_LCD_RGB_IO_DISP,
            /* RGB timings */
            EXAMPLE_LCD_RGB_TIMING_FREQ_HZ, EXAMPLE_LCD_WIDTH, EXAMPLE_LCD_HEIGHT,
            EXAMPLE_LCD_RGB_TIMING_HPW, EXAMPLE_LCD_RGB_TIMING_HBP, EXAMPLE_LCD_RGB_TIMING_HFP,
            EXAMPLE_LCD_RGB_TIMING_VPW, EXAMPLE_LCD_RGB_TIMING_VBP, EXAMPLE_LCD_RGB_TIMING_VFP
    #elif EXAMPLE_LCD_RGB_DATA_WIDTH == 16
            /* 16-bit RGB IOs */
            EXAMPLE_LCD_RGB_IO_DATA0, EXAMPLE_LCD_RGB_IO_DATA1, EXAMPLE_LCD_RGB_IO_DATA2, EXAMPLE_LCD_RGB_IO_DATA3,
            EXAMPLE_LCD_RGB_IO_DATA4, EXAMPLE_LCD_RGB_IO_DATA5, EXAMPLE_LCD_RGB_IO_DATA6, EXAMPLE_LCD_RGB_IO_DATA7,
            EXAMPLE_LCD_RGB_IO_DATA8, EXAMPLE_LCD_RGB_IO_DATA9, EXAMPLE_LCD_RGB_IO_DATA10, EXAMPLE_LCD_RGB_IO_DATA11,
            EXAMPLE_LCD_RGB_IO_DATA12, EXAMPLE_LCD_RGB_IO_DATA13, EXAMPLE_LCD_RGB_IO_DATA14, EXAMPLE_LCD_RGB_IO_DATA15,
            EXAMPLE_LCD_RGB_IO_HSYNC, EXAMPLE_LCD_RGB_IO_VSYNC, EXAMPLE_LCD_RGB_IO_PCLK, EXAMPLE_LCD_RGB_IO_DE,
            EXAMPLE_LCD_RGB_IO_DISP,
            /* RGB timings */
            EXAMPLE_LCD_RGB_TIMING_FREQ_HZ, EXAMPLE_LCD_WIDTH, EXAMPLE_LCD_HEIGHT,
            EXAMPLE_LCD_RGB_TIMING_HPW, EXAMPLE_LCD_RGB_TIMING_HBP, EXAMPLE_LCD_RGB_TIMING_HFP,
            EXAMPLE_LCD_RGB_TIMING_VPW, EXAMPLE_LCD_RGB_TIMING_VBP, EXAMPLE_LCD_RGB_TIMING_VFP
    #endif
        );
        return new EXAMPLE_LCD_CLASS(
            EXAMPLE_LCD_NAME, bus, EXAMPLE_LCD_WIDTH, EXAMPLE_LCD_HEIGHT, EXAMPLE_LCD_COLOR_BITS, EXAMPLE_LCD_RST_IO
        );
    }

这里根据 EXAMPLE_LCD_RGB_DATA_WIDTH（8 或 16）选择不同的构造参数列表，我们设置的是 16，所以这里会根据 16 位的数据宽度依次将等数据引脚（DATA0~DATA15）、HSYNC、VSYNC、PCLK、DE、DISP、RGB 时序等原始参数传给构造函数，用于构建 **BusRGB**对象。
接下来会调用 EXAMPLE_LCD_CLASS(EXAMPLE_LCD_NAME, ...)，也就是把 EXAMPLE_LCD_NAME 拼成类名 LCD_ST7262 ，最后是 LCD_ST7262(bus, EXAMPLE_LCD_WIDTH, EXAMPLE_LCD_HEIGHT, EXAMPLE_LCD_COLOR_BITS, EXAMPLE_LCD_RST_IO)，传入 bus 和一些基础参数（分辨率、色深、复位引脚），这一步是为了创建具体 Panel（LCD）对象以及与 bus 的绑定。

    static LCD *create_lcd_with_config(void)

而 static LCD *create_lcd_with_config(void) 则是用显式配置结构体 （BusRGB::Config、LCD::Config 创建 Bus 和 Panel，配置更清晰/可扩展。构造一个 BusRGB::Config bus_config 用于包含所有显示参数，构造一个 LCD::Config lcd_config 用于指定复位引脚、分辨率等。

    DRAM_ATTR int frame_count = 0;
    DRAM_ATTR int fps = 0;
    DRAM_ATTR long start_time = 0;

    IRAM_ATTR bool onLCD_RefreshFinishCallback(void *user_data)
    {
        if (start_time == 0) {
            start_time = millis();

            return false;
        }

        frame_count++;
        if (frame_count >= EXAMPLE_LCD_PRINT_FPS_COUNT_MAX) {
            fps = EXAMPLE_LCD_PRINT_FPS_COUNT_MAX * 1000 / (millis() - start_time);
            esp_rom_printf("LCD FPS: %d\n", fps);
            frame_count = 0;
            start_time = millis();
        }

        return false;
    }
    #endif // EXAMPLE_LCD_ENABLE_PRINT_FPS

    #if EXAMPLE_LCD_ENABLE_DRAW_FINISH_CALLBACK
    IRAM_ATTR bool onLCD_DrawFinishCallback(void *user_data)
    {
        esp_rom_printf("LCD draw finish callback\n");

        return false;
    }
    #endif

这段代码是在 LCD 刷新完成的中断回调中统计真实帧率（FPS），使用了 IRAM / DRAM 安全写法。onLCD_RefreshFinishCallback() 这个是 LCD 刷新完成回调函数，会在 LCD 刷新完成一帧后被驱动调用，每刷新一帧将会进行计数，当帧数达到 EXAMPLE_LCD_PRINT_FPS_COUNT_MAX 的设定值（.h 文件当中设置成了 50）时，则会计算 FPS 的值并打印。
onLCD_DrawFinishCallback() 这个是完成一次绘制的回调函数，会打印一句话。

    void waveshare_lcd_init(void)

这是最重要的入口——把各部分串起来实际启动屏幕，我们分别来看看每一步函数都执行了什么。

    #if EXAMPLE_LCD_ENABLE_CREATE_WITH_CONFIG
        Serial.println("Initializing \"RGB\" LCD with config");
        auto lcd = create_lcd_with_config();
    #else
        Serial.println("Initializing \"RGB\" LCD without config");
        auto lcd = create_lcd_without_config();
    #endif

根据宏选择“有 config”或“无 config”方式创建 LCD*，在头文件当中我们已经将 EXAMPLE_LCD_ENABLE_CREATE_WITH_CONFIG 设置为 0，因此我们将会采用 create_lcd_without_config() 的方式去创建对象。

    auto bus = static_cast<BusRGB *>(lcd->getBus());
    bus->configRGB_BounceBufferSize(EXAMPLE_LCD_RGB_BOUNCE_BUFFER_SIZE); // Set bounce buffer to avoid screen drift

从 lcd 取得 Bus 指针并转换成 BusRGB* ，然后调用配置函数设置“bounce buffer”大小。
Bounce buffer （回弹缓冲）：在并口 RGB 驱动中经常使用一个中间缓冲区来处理数据节拍和避免显示漂移（当驱动无法持续提供像素数据时用缓冲补齐）。这里设置一个像素级的缓冲大小以平衡内存占用和稳定性。

    lcd->init();

这是关键的初始化调用，实际将会进入到 LCD_ST7262 的初始化函数，在这个初始化函数当中会进行各项配置和创建 RGB Panel（esp_lcd_new_rgb_panel） ，完成了构建 RGB LCD 驱动的全部底层准备工作。

    #if EXAMPLE_LCD_ENABLE_PRINT_FPS
        // Attach a callback function which will be called when the Vsync signal is detected
        lcd->attachRefreshFinishCallback(onLCD_RefreshFinishCallback);
    #endif
    #if EXAMPLE_LCD_ENABLE_DRAW_FINISH_CALLBACK
        // Attach a callback function which will be called when every bitmap drawing is completed
        lcd->attachDrawBitmapFinishCallback(onLCD_DrawFinishCallback);
    #endif

绑定两个回调函数，分别会在一帧刷新完成和一次绘制完成后调用。

    assert(lcd->begin());

把 init() 的准备工作最后启动起来并且执行面板初始化命令，assert() 用来确保 begin() 返回成功（布尔真），失败的话会触发断言，帮助快速定位初始化失败问题。

    if (lcd->getBasicAttributes().basic_bus_spec.isFunctionValid(LCD::BasicBusSpecification::FUNC_DISPLAY_ON_OFF)) {
        lcd->setDisplayOnOff(true);
    }

检查并打开显示。

    Serial.println("Draw color bar from top left to bottom right, the order is B - G - R");
    lcd->colorBarTest();

colorBarTest() 是一个内置的测试函数，用来绘制一组色条（蓝-绿-红）以便快速可视验证显示效果。

3. 主程序 DrawColorBar.ino

    Serial.begin(115200); // Initialize serial communication at 115200 baud rate
    Serial.println("RGB LCD example start"); // Print start message for RGB LCD example
    waveshare_lcd_init(); // Initialize the RGB LCD
    Serial.println("RGB LCD example end"); // Print end message for RGB LCD example

在 void setup() 函数当中进行串口初始化和执行 waveshare_lcd_init() 函数
