第 03 节 调试 SD 卡 接口

ESP32-S3 内置一个 SD/MMC 主机控制器（SDHOST），该控制器支持 SD Memory、SDIO、MMC / eMMC 和 CE-ATA 设备，可工作在 1-bit / 4-bit / 8-bit 总线模式。

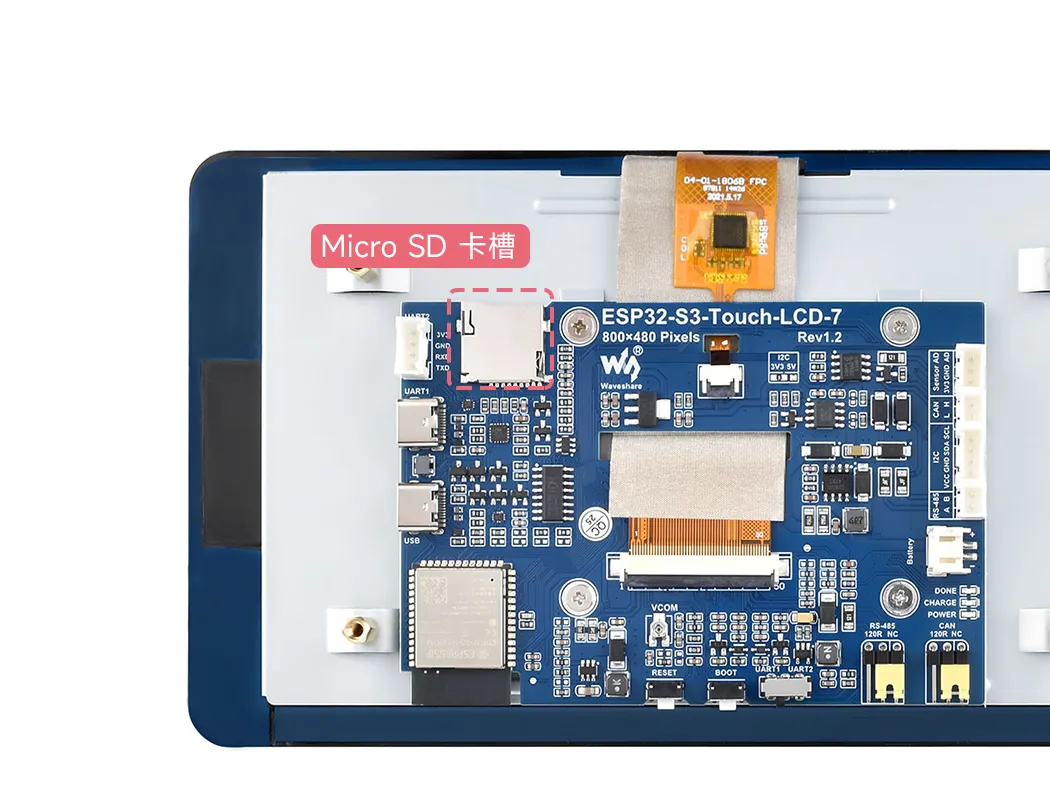

在本产品 ESP32-S3-Touch-LCD-7 当中，我们集成了一个 Micro SD 的卡槽，采用 SPI 的通信方式，可以占用更少的 GPIO 引脚。在下面的教程连接当中，我们将了解到 SD 卡的连接以及调用方式，方便用户快递验证 SD 卡的功能。

ESP32-S3-Touch-LCD-7 SD demo 2

硬件设计​

在本产品当中我们将使用 ESP32-S3 芯片控制 SPI 通信接口的 SD 卡，分别定义 IO11,IO12,IO13 为 MOSI, SCK, MISO 引脚与 SD 卡进行连接。并通过定义 IO8, IO9 为 I2C 的 SDA, SCL 引脚与扩展芯片 CH442G 芯片进行通信，用扩展出来的 EXIO4 引脚作为 SD 卡的片选引脚 SDCS。

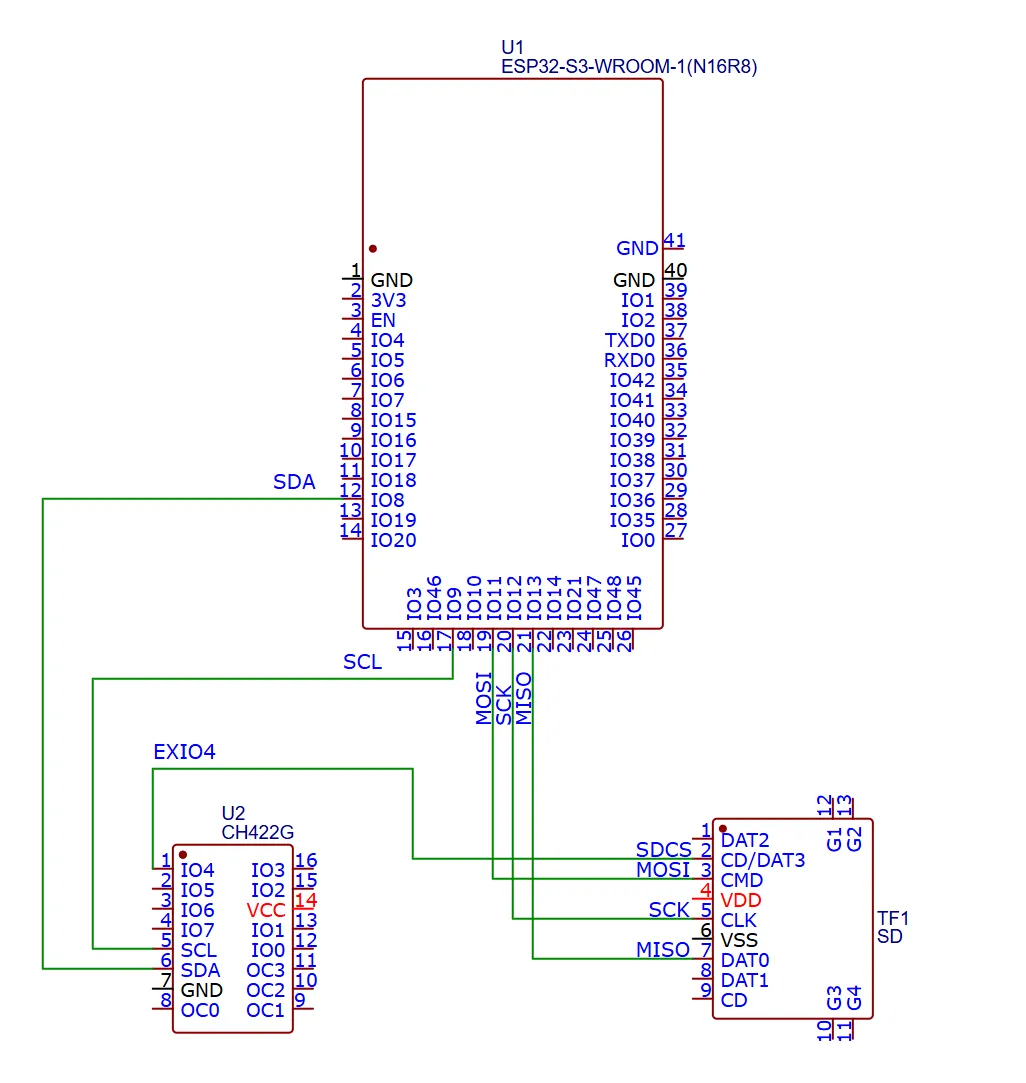

以下是上述设计的一个简易的电路连接图，更详细的电路原理图请参考 原理图。

ESP32-S3-Touch-LCD-7 SD demo 1

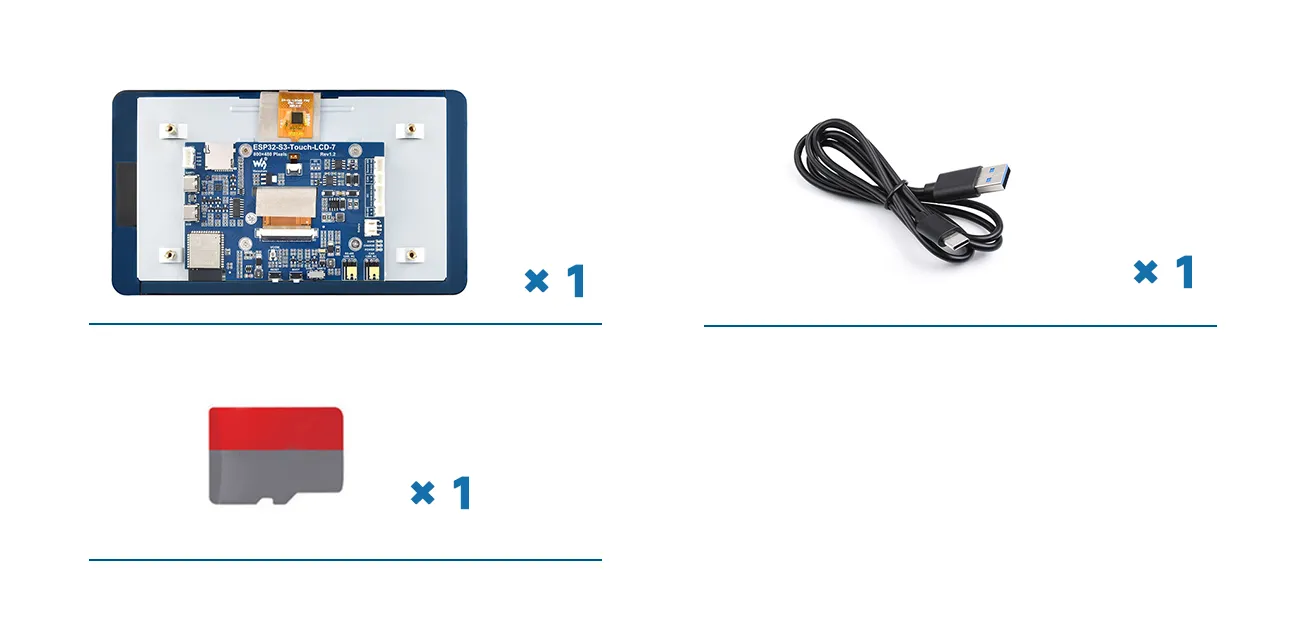

元件清单​

  • ESP32-S3-Touch-LCD-7 x1
  • USB 线 type A 公口 转 Type C 公口 x1
  • Micro SD 卡 x1
ESP32-S3-Touch-LCD-7 SD demo 13
提示

本实验需要用到一张 Micro SD 卡（不包含在套件内，请单独购买噢），使用前请将 SD 卡用读卡器插入到电脑，将 SD 卡格式化成 FAT32 格式再进行使用。

硬件连接​

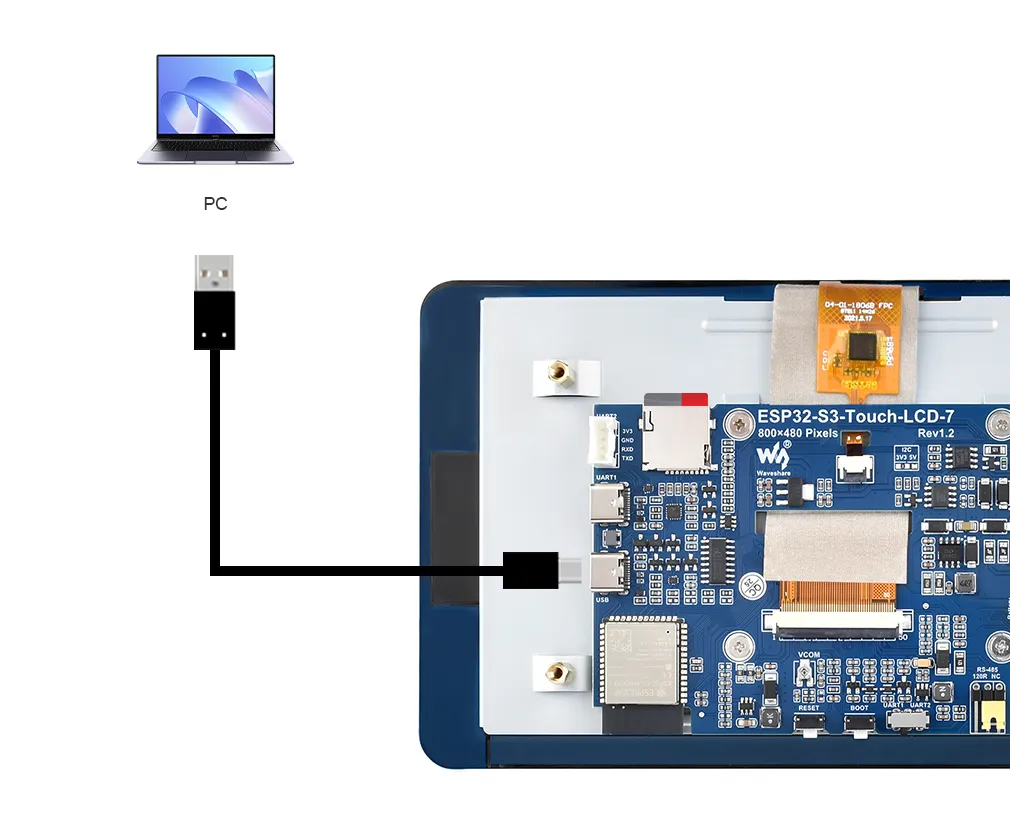

为了将对应的代码上传到 ESP32-S3，需要用 Type-C 转 Type-A 的线将 ESP32-S3-Touch-LCD-7 的 USB 口接到电脑的 USB 口，并且将格式化好的 SD 卡插到 SD 卡槽上：

ESP32-S3-Touch-LCD-7 SD demo 3

示例代码​

请先从以下地址下载例程包：ESP32-S3-Touch-LCD-7 示例程序 （如果先前已经下载，直接打开对应文件夹即可） 将例程压缩包解压之后，打开对应的 03_SD_Test 文件夹

ESP32-S3-Touch-LCD-7 SD demo 4

双击打开 03_SD_Test.ino：

ESP32-S3-Touch-LCD-7 SD demo 5

在上传程序之前需要选择好主板的型号 Waveshare ESP32-S3-Touch-LCD-7 和对应的端口：

ESP32-S3-Touch-LCD-7 SD demo 6

设置开发板参数，在 Flash Size 当中选择 8MB(64Mb)。

ESP32-S3-Touch-LCD-7 SD demo 7

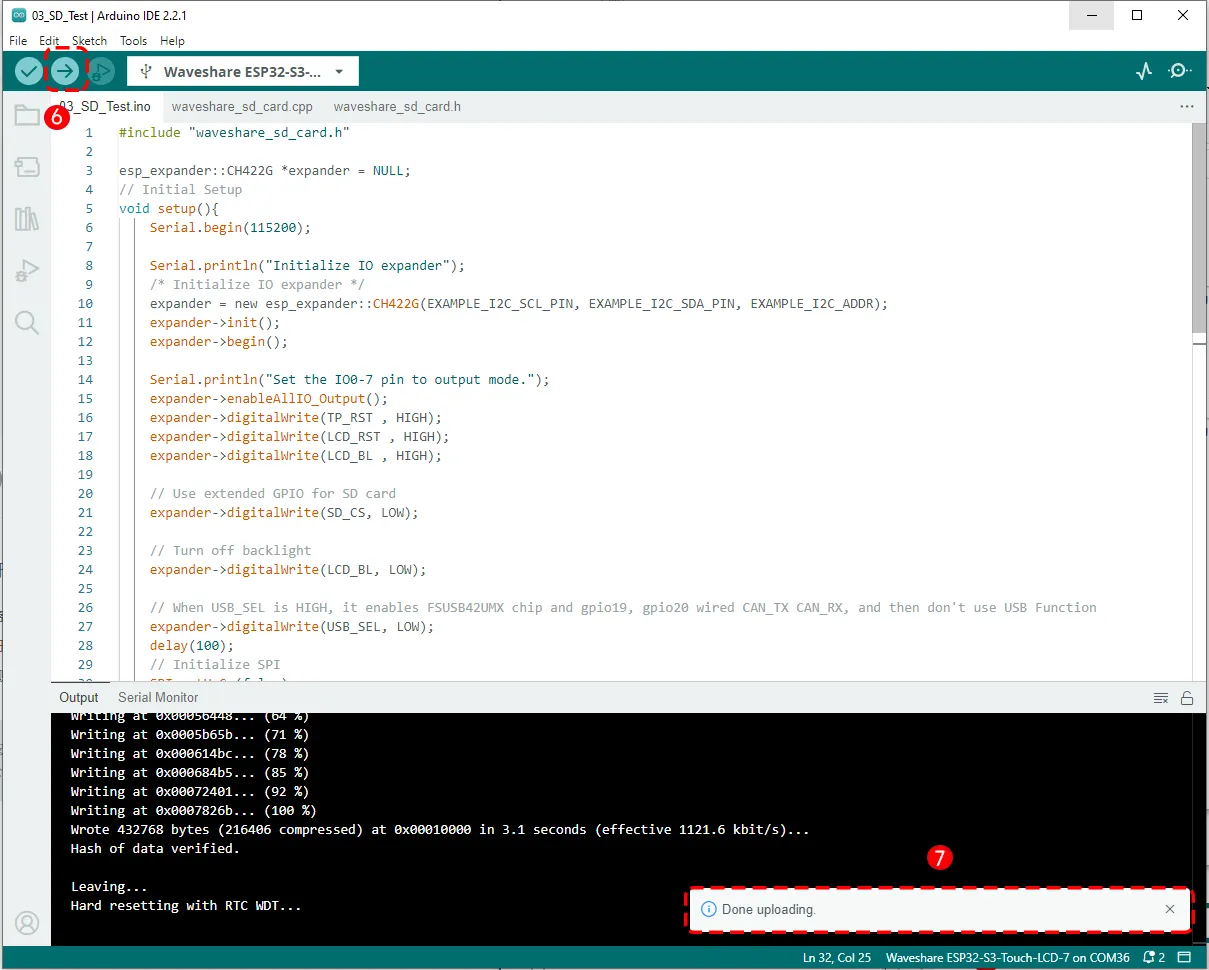

接着点击左上角的 Upload 按键，等待程序上传完成即可。

ESP32-S3-Touch-LCD-7 SD demo 8

运行结果​

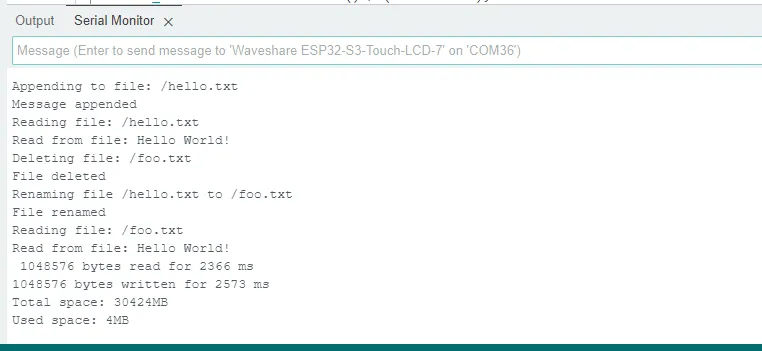

代码上传后，在菜单栏的工具当中打开串口监视器，重新运行程序可以看到串口打印结果，代码会依次执行创建文件、读取文件、编辑文件、修改文件名字等各项操作，还会输出文件传输的速度结果和 SD 卡的容量情况。

ESP32-S3-Touch-LCD-7 SD demo 9

如果将 Micro SD 卡用读卡器接回电脑，还可以看到两个文件 foo.txt 和 test.txt 如下，点开 foo.txt 里面可以看到有 Hello World 的文字信息，代表上面的操作都正常执行了。

ESP32-S3-Touch-LCD-7 SD demo 10

提示

  • 下载程序时如果遇到跟库相关的报错，注意查看下 Arduino IDE 首选项项目文件夹位置是否正常索引到 ESP32-S3-Touch-LCD-7-Demo\Arduino 的目录下。

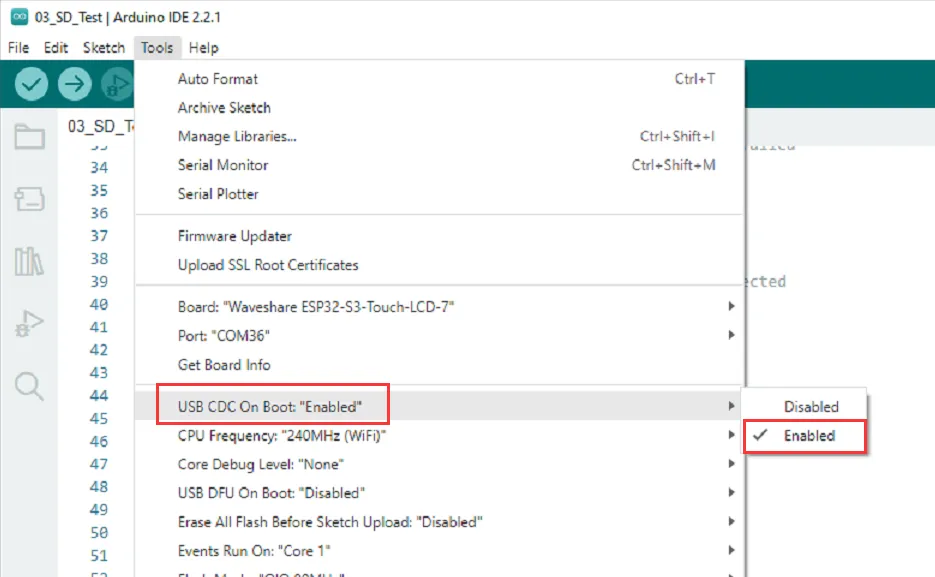

  • 用 USB 口下载程序后如果串口监视器没有看到输出，可以在工具选项当中将 USB CDC On Boot 进行使能，重新下载程序之后即可看到 USB 口的输出。

ESP32-S3-Touch-LCD-7 SD demo 12

代码回顾​

本例程包含 SD_Test.ino 测试例程文件，和库文件 waveshare_sd_card.cpp 以及 waveshare_sd_card.h，下面分别对这三个文件的关键部分做讲解。

1. 在 wabeshare_sd_card.h 当中分别作出了各个引脚的定义和函数声明​

    #include "FS.h"
    #include "SD.h"
    #include "SPI.h"
    #include <esp_io_expander.hpp>

包含了四个库的头文件，包括 esp32 自带的 FS 文件系统库、SD 库和 SPI 库，以及 CH422G 芯片需要用到的 esp_io_expander 库。

    #define TP_RST 1      // Touch screen reset pin
    #define LCD_BL 2      // LCD backlight pinout
    #define LCD_RST 3     // LCD reset pin
    #define SD_CS 4       // SD card select pin
    #define USB_SEL 5     // USB select pin

定义了扩展芯片 CH422G 1~5 号引脚对应的硬件功能，由这 5 个扩展引脚分别去控制 LCD、SD、USB 等多个外设

信息
  • 当你的主控（比如 ESP32、STM32）IO 不够用了，可以用一个扩展芯片例如 CH422G，在不占用太多引脚的情况下，扩展出更多的输入/输出口。例如：ESP32 要同时驱动多个 SD 卡模块、传感器、屏幕，但片选 CS 引脚不够用，这时可以用 CH422G 的 IO 来做“片选控制”。
  • CH422G 是一款由南京沁恒（WCH）推出的 I2C 接口的 8 路 GPIO 扩展芯片 + 4 路开漏输出（OC），可以实现用 I2C 总线（SCL/SDA 两根线）来控制额外的数字 IO 引脚。在本产品当中，我们使用到了 IO1~IO6 一共 6 个扩展引脚。

    #define EXAMPLE_I2C_ADDR    (ESP_IO_EXPANDER_I2C_CH422G_ADDRESS)
    #define EXAMPLE_I2C_SDA_PIN 8         // I2C data line pins
    #define EXAMPLE_I2C_SCL_PIN 9         // I2C clock line pin

这几行代码定义了 ESP32 的 I2C 通信引脚，使用 ESP32 的 GPIO8 作为 SDA，GPIO9 作为 SCL。另外这里使用了 #define 预处理指令将 ESP_IO_EXPANDER_I2C_CH422G_ADDRESS 命名为 EXAMPLE_I2C_ADDR，让程序更容易阅读和维护。

信息

ESP_IO_EXPANDER_I2C_CH422G_ADDRESS是库中预定义的常量 CH422G 芯片的 I2C 通信地址，可在 ESP32-S3-Touch-LCD-7-Demo\Arduino\libraries\ESP32_IO_Expander\src\port 的 esp_io_expander_ch422g.h 文件中查询到。

    #define SD_MOSI 11    // SD card master output slave input pin
    #define SD_CLK  12    // SD card clock pin
    #define SD_MISO 13    // SD card master input slave output pin
    #define SD_SS -1      // SD card select pin (not used)

这几行代码定义了 ESP32-S3 与 SD 卡进行通信的 SPI 引脚。定义 GPIO11 为 MOSI 引脚，GPIO12 为 CLK 引脚，GPIO13 为 MISO；由于 SD 的 CS 片选引脚由扩展芯片的引脚进行控制，不由 ESP32 直接控制，因此这里的 SD_SS 设置为-1，表示该引脚未被使用到。

    void listDir(fs::FS &fs, const char * dirname, uint8_t levels);
    void createDir(fs::FS &fs, const char * path);
    void removeDir(fs::FS &fs, const char * path);
    void writeFile(fs::FS &fs, const char * path, const char * message);
    void appendFile(fs::FS &fs, const char * path, const char * message);
    void readFile(fs::FS &fs, const char * path);
    void deleteFile(fs::FS &fs, const char * path);
    void renameFile(fs::FS &fs, const char * path1, const char * path2);
    void testFileIO(fs::FS &fs, const char * path);

这些是 ESP32 操作文件系统（FS, File System） 时常用的基础函数声明，这些函数可以让你像在电脑上一样，对 SD 卡或 SPIFFS 文件系统里的文件进行操作（创建、读取、删除、重命名等）。具体的函数定义会在** waveshare_sd_card.cpp** 当中一一列出，这部分的函数也是由 esp32 库提供的 SD 库的例程，相当于我们在电脑上“文件管理器”的命令：

函数类比作用
listDir()查看文件夹列出指定目录下的所有文件和子目录
createDir()新建文件夹创建一个新的目录
removeDir()删除文件夹删除一个目录
writeFile()新建并写入文件往一个文件里写入内容（覆盖原内容）
appendFile()追加内容在已有文件的末尾继续写入
readFile()打开文件查看内容读取文件内容并打印出来
deleteFile()删除文件删除指定文件
renameFile()重命名文件修改文件的名字
testFileIO()测试性能用来测试读写速度或稳定性

2. SD_Test.ino 主函数详解​

开头先设置头文件与全局变量：

    #include "waveshare_sd_card.h"
    esp_expander::CH422G *expander = NULL;

引入封装好的驱动库 waveshare_sd_card.h；用 esp_expander::CH422G *expander = NULL 定义一个指向 CH422G 对象的指针，稍后会用 new 动态创建它；

接着开始 setup() 初始化部分，只在上电或复位时执行一次。

    Serial.begin(115200);
    Serial.println("Initialize IO expander");

打开串口调试输出，方便查看运行日志。

    expander = new esp_expander::CH422G(EXAMPLE_I2C_SCL_PIN, EXAMPLE_I2C_SDA_PIN, EXAMPLE_I2C_ADDR);
    expander->init();
    expander->begin();

创建一个新的 CH422G 对象，并指定 I2C 时钟线（SCL）、数据线（SDA）和 I2C 地址。调用 init() 和 begin() 完成初始化。

    Serial.println("Set the IO0-7 pin to output mode.");
    expander->enableAllIO_Output();

输出 debug 信息，并配置所有引脚为输出模式。

    expander->digitalWrite(TP_RST , HIGH);
    expander->digitalWrite(LCD_RST , HIGH);
    expander->digitalWrite(LCD_BL , HIGH);

    expander->digitalWrite(SD_CS, LOW);
    // SD card 的片选引脚，当设置为 LOW 时，SD 卡被选中，可以被 SPI 总线访问。

    expander->digitalWrite(LCD_BL, LOW);
    // 临时关闭背光以节省功耗或调试

    expander->digitalWrite(USB_SEL, LOW);
    // 当 USB_SEL = HIGH 时，启用 FSUSB42UMX 芯片，此时 GPIO19/20 用作 CAN_TX/CAN_RX。当 USB_SEL = LOW 时，禁用 FSUSB42UMX，可正常使用 USB。

初始化扩展引脚 IO1~IO6 的电平状态。

    SPI.setHwCs(false);
    SPI.begin(SD_CLK, SD_MISO, SD_MOSI, SD_SS);

用 SPI.setHwCs(false) 禁用硬件自动片选； SPI.begin() 设置 SPI 四条线，其各个引脚已经在 waveshare_sd_card.h 进行了定义（这里 SD_SS 实际上由 CH422G 控制，但仍要给 SPI 指定一个占位参数）。

    if (!SD.begin(SD_SS)) {
    Serial.println("Card Mount Failed"); // SD card mounting failed
    return;
    }

用 SD.begin() 挂载 SD 卡文件系统， SD.begin() 会：

  • 初始化 SPI 接口；
  • 向 SD 卡发送初始化命令；
  • 检测卡片存在；
  • 挂载 FAT 文件系统。

    uint8_t cardType = SD.cardType();

    if (cardType == CARD_NONE) {
        Serial.println("No SD card attached"); // No SD card connected
        return;
    }

    Serial.print("SD Card Type: "); // SD card type
    if (cardType == CARD_MMC) {
        Serial.println("MMC");
    } else if (cardType == CARD_SD) {
        Serial.println("SDSC");
    } else if (cardType == CARD_SDHC) {
        Serial.println("SDHC");
    } else {
        Serial.println("UNKNOWN"); // Unknown Type
    }

用 SD.cardType() 来检测 SD 的类型，并定义了用 cardType 来接收结果；接着用 if 语句判断 SD 卡是否已经连接成功，如果 SD 卡未成功连接，则打印 debug 信息并退出程序；否则挂载成功并打印 SD 卡类型。 常见类型：

  • CARD_MMC：老式 MMC 卡；
  • CARD_SD：标准容量 SD；
  • CARD_SDHC：高容量卡；
  • CARD_NONE：未检测到。
    uint64_t cardSize = SD.cardSize() / (1024 * 1024);
    Serial.printf("SD Card Size: %lluMB\n", cardSize); // SD card size

检测 SD 卡的容量并打印结果。

上面这些步骤完成后，即可开始测试 SD 卡文件系统功能：

    listDir(SD, "/", 0);
    createDir(SD, "/mydir");
    listDir(SD, "/", 0);
    removeDir(SD, "/mydir");
    listDir(SD, "/", 2);
    writeFile(SD, "/hello.txt", "Hello ");
    appendFile(SD, "/hello.txt", "World!\n");
    readFile(SD, "/hello.txt");
    deleteFile(SD, "/foo.txt");
    renameFile(SD, "/hello.txt", "/foo.txt");
    readFile(SD, "/foo.txt");
    testFileIO(SD, "/test.txt");

这几行会依次执行：

  • 查看根目录；
  • 创建文件夹 /mydir；
  • 删除刚创建的目录 /mydir；
  • 写入 “Hello World” 到/hello.txt；
  • 读取文件/hello.txt；
  • 重命名 hello.txt 为 foo.txt；
  • 测试大文件读写速度。 所有这些函数的实现在 waveshare_sd_card.h / .cpp 里，它们都是对 FS 类函数的封装。
    Serial.printf("Total space: %lluMB\n", SD.totalBytes() / (1024 * 1024)); // Total space
    Serial.printf("Used space: %lluMB\n", SD.usedBytes() / (1024 * 1024)); // Used space

接着输出 SD 卡的总容量与已使用空间。

    // Main Loop
    void loop() {

    }

当前示例不需要重复操作，所以 void loop() 留空。
