ESP32-S3-LCD-2.8B

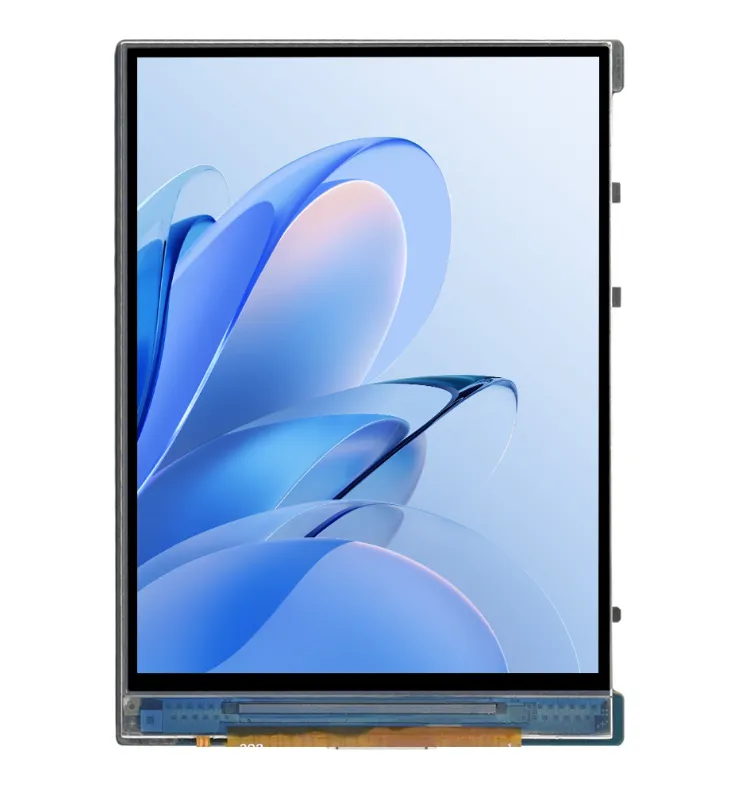

ESP32-S3-LCD-2.8B 是一款支持 2.4GHz Wi-Fi 和蓝牙 BLE 5 的微控制器开发板。集成大容量 Flash 和 PSRAM，板载 2.8 英寸 RGB 屏，可流畅运行 LVGL 等 GUI 界面程序；结合多种外设接口，可快速开发 ESP32-S3 的 HMI 等应用。
产品特性
- 搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
- 支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
- 板载 512KB SRAM、384KB ROM、8MB PSRAM 及 16MB Flash
- 板载 2.8 英寸 RGB 屏，480 × 640 分辨率
- 引出 UART、I2C 以及部分 IO 接口，集成全速 USB 串口
- 板载 QMI8658 六轴传感器、RTC 时钟传感器、Micro SD 卡座和电池充电管理模块等
- 支持灵活时钟，多种电源模式等准确控制，实现多场景低功耗模式
板载资源
- ESP32-S3R8 双核处理器，高达 240MHz 的运行频率
- 16MB Flash
- QST 姿态传感器 QMI8658（六轴陀螺加速度计）
- 贴片天线
- TCA9554PWR GPIO 扩展芯片，已全部使用，未引出
- RTC 时钟芯片 PCF85063 RTC 时钟
- MP1605GTF-Z 电源模块，电流 2A (MAX)
- 电池充电管理芯片
- 蜂鸣器
- Micro SD 卡槽 （在背面）
- BOOT 按键
- RESET 按键
- IPEX 1 代座子 可通过拆焊电阻切换为使用外部天线
- 2*12PIN 2.54mm 母座
- RTC 电池接口 接入可充电的 RTC 电池
- 系统电池接口 MX1.25 2PIN 连接器，可用于接入 3.7V 锂电池，支持充放电
- UART 接口
- 充电指示灯
- USB Type-C 接口 可用于下载程序、调试和供电
- 电源指示灯 MX1.25 2PIN 连接器，可用于接入 3.7V 锂电池，支持充放电
- I2C 接口 内接其他芯片，仅允许外接 I2C 设备，不可映射为其他功能
- 电池供电控制开关
接口说明
在使用 ESP32-S3-LCD-2.8B 时，需要了解不同接口的说明
12*2PIN 2.54mm 母座接口 左侧引脚对照表（点击展开）
| 引脚丝印 | 功能 | 说明 |
|---|---|---|
| GND | GND | 电源地 |
| 3V3 | 3V3 | 对外输出 3.3V |
| SDA | SDA（GPIO15） | I2C 数据线，不可用作普通 GPIO |
| SCL | SCL（GPIO7） | I2C 时钟线，不可用作普通 GPIO |
| 16 | GPIO16 | 引出空闲 GPIO |
| 4 | GPIO4 | 已用于读取电池电压，可拆焊对应电阻 |
| 0 | GPIO0 | 连接了 BOOT 按键，可用作普通 GPIO |
| D+ | GPIO20 | USB 差分线或用做 GPIO |
| D- | GPIO19 | USB 差分线或用做 GPIO |
| GND | GND | 电源地 |
| VCC | 5V | USB 经过二极管后的电压输出 |
| 5V | 5V | USB 电压直接输出 |
12*2PIN 2.54mm 母座接口 右侧引脚对照表（点击展开）
| 引脚丝印 | 功能 | 说明 |
|---|---|---|
| GND | GND | 电源地 |
| 3V3 | 3V3 | 对外输出 3.3V |
| TXD | TXD（GPIO43） | UART 数据发送或用作普通 GPIO |
| RXD | RXD（GPIO44） | UART 数据接收或用作普通 GPIO |
| 37 | GPIO37 | 已用于内部 PSRAM，不建议使用 |
| 36 | GPIO36 | 已用于内部 PSRAM，不建议使用 |
| 35 | GPIO35 | 已用于内部 PSRAM，不建议使用 |
| 34 | GPIO34 | 已用于内部 PSRAM，不建议使用 |
| 33 | GPIO33 | 已用于内部 PSRAM，不建议使用 |
| GND | GND | 电源地 |
| BAT | BAT | 电池电压 |
| 5V | 5V | USB 电压直接输出 |
I2C 接口 引脚对照表（点击展开）
| 引脚丝印 | 功能 | 说明 |
|---|---|---|
| GND | GND | 电源地 |
| 3V3 | 3V3 | 对外输出 3.3V |
| SCL | SCL（GPIO7） | I2C 时钟线，不可用作普通 GPIO |
| SDA | SDA（GPIO15） | I2C 数据线，不可用作普通 GPIO |
UART 接口 引脚对照表（点击展开）
| 引脚丝印 | 功能 | 说明 |
|---|---|---|
| GND | GND | 电源地 |
| 3V3 | 3V3 | 对外输出 3.3V |
| TXD | TXD（GPIO43） | UART 数据发送或用作普通 GPIO |
| RXD | RXD（GPIO44） | UART 数据接收或用作普通 GPIO |
产品尺寸
开发方式
ESP32-S3-LCD-2.8B 支持 Arduino IDE 和 ESP-IDF 两种开发框架，为开发者提供灵活的选择，您可以根据项目需求和个人偏好选择合适的开发工具。
两种开发方式各有优势，开发者可根据自身需求和技能水平选择。Arduino 简单易学、上手快，适合初学者和非专业人士；ESP-IDF 则提供更高级的开发工具和更强的控制能力，适合有专业背景或对性能要求较高的开发者，更适用于复杂项目开发。
-
Arduino IDE 是一款便捷灵活、易于上手的开源电子原型平台。无需太多基础知识，简单学习后即可快速开发。Arduino 拥有庞大的全球用户社区，提供海量开源代码、项目示例和教程，以及丰富的库资源，封装了复杂功能，让开发者能够快速实现各种功能。您可以参考 Arduino IDE 开发环境搭建教程 完成初始设置，教程中同时提供了相关示例程序供参考。
-
ESP-IDF 全称 Espressif IoT Development Framework，是乐鑫科技为 ESP 系列芯片推出的专业开发框架。它基于 C 语言开发，包含编译器、调试器、烧录工具等，支持命令行或集成开发环境（如 Visual Studio Code 配合 Espressif IDF 插件）开发，插件提供代码导航、项目管理、调试等功能。我们推荐使用 VS Code 进行开发，具体配置过程可参考 ESP-IDF (VS Code) 开发环境搭建教程，教程中同时提供了相关示例程序供参考。
