ESP32-S3-Touch-LCD-3.49
- ESP32-S3-Touch-LCD-3.49（A款带锂电池版本）
- ESP32-S3-Touch-LCD-3.49-EN（A款不带锂电池版本）
- ESP32-S3-Touch-LCD-3.49B（B款带锂电池版本）
- ESP32-S3-Touch-LCD-3.49B-EN（B款不带锂电池版本）
本产品是一款微雪 (Waveshare) 设计的高性能、高集成的微控制器开发板。板载了 3.49 英寸电容高清 IPS 屏、高度集成的电源管理芯片、六轴传感器 (三轴加速度计与三轴陀螺仪)、RTC、低功耗音频编解码芯片和回声消除电路等外设，方便开发并嵌入到产品中。
产品特性
- 搭载 ESP32-S3R8 高性能 Xtensa 32位 LX7 双核处理器，主频高达 240MHz
- 支持 2.4GHz Wi-Fi(802.11 b/g/n) 和 Bluetooth 5(LE) ，板载天线
- 内置 512KB 的 SRAM 和 384KB ROM ，叠封 8MB PSRAM 和 16MB Flash
- 板载 3.49 英寸电阻触摸屏和 IPS 屏，172 × 320 分辨率，1.67M 彩色，能清晰地显示彩色图片
- 配备双数字麦克风阵列，可实现降噪和回声消除等音频算法，适合精准的语音识别和近场/远场语音唤醒应用
- 内置 AXS15231B 显示驱动一体芯片，使用 QSPI 和 I2C 接口通信
- 板载 QMI8658 六轴惯性测量单元(3 轴加速度，3 轴陀螺仪)，可检测设备偏转状态、计步等功能
- 板载 PCF85063 RTC 芯片，可方便实现RTC功能需求
- 板载 PWR、BOOT 两个可自定义功能的侧边按钮，方便使用按钮进行自定义功能开发
- 板载 3.7V MX1.25 锂电池充电接口
- 板载 Micro SD 卡槽，可灵活扩展存储和快速进行数据传输，适用于数据记录和媒体播放，简化了电路设计
- 预留 22PIN 2.54mm 间距的通讯焊盘，便于用户连接外部模块或进行功能拓展，提升开发灵活性

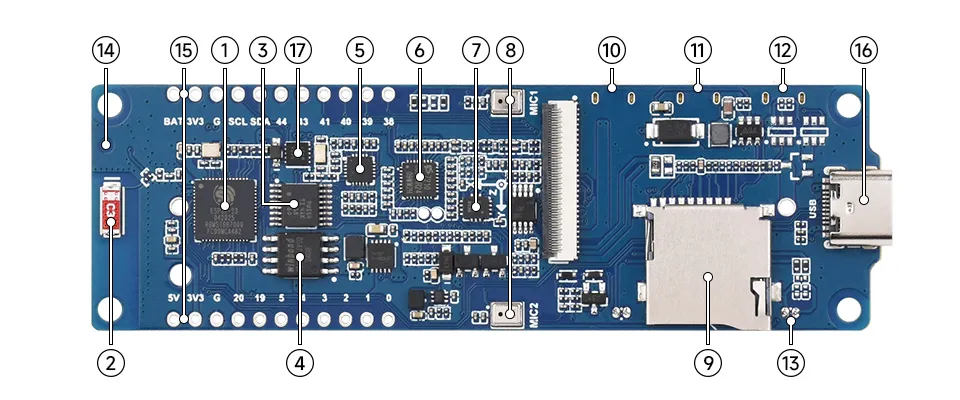

资源简介
- ESP32-S3R8 Wi-Fi 和蓝牙 SoC，240MHz 运行频率，叠封 8MB PSRAM
- 贴片天线 支持 2.4GHz Wi-Fi(802.11 b/g/n) 和 Bluetooth 5(LE)
- TCA9554PWR 8 位 I2C GPIO 扩展芯片
- W25Q128JVSI 16MB Flash 存储器
- ES8311 DAC音频编码芯片 高性能低功耗音频数模转换器
- ES7210 ADC音频解码芯片 高性能低功耗音频模数转换器，支持多路麦克风输入
- QMI8658 三轴加速度+三轴陀螺仪，可用于姿态感知、动作识别等应用
- 双麦克风阵列设计 双数字麦克风阵列，支持更丰富的语音交互功能
- Micro SD卡槽 支持 FAT32 格式的 SD 卡，用于数据扩展
- RESET按键（背面） 按住 BOOT 按键，单击 RESET 按键可以进入下载模式
- PWR电源键（背面） 配合程序可实现锂电池供电情况下的电源控制
- BOOT按键（背面） 按住 BOOT 按键，单击 RESET 按键可以进入下载模式
- MX1.25 2PIN扬声器接口（背面） 音频输出信号，支持外接扬声器
- IPEX 1代座子 可通过拆掉电阻切换为使用外部天线
- 22PIN 2.54mm间距通孔焊盘 连接外部模块或进行功能拓展
- Type-C接口 用于烧录程序和日志打印
- PCF85063 RTC 时钟芯片，支持时间保持功能
LCD 参数

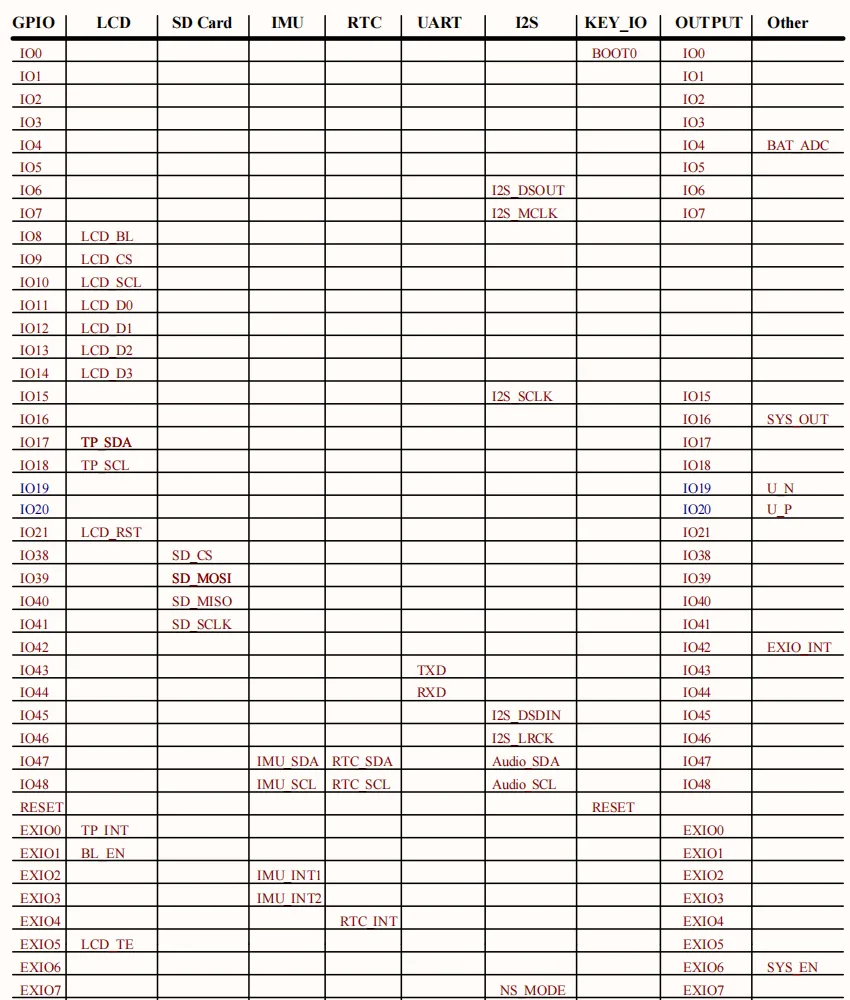

接口介绍
产品尺寸

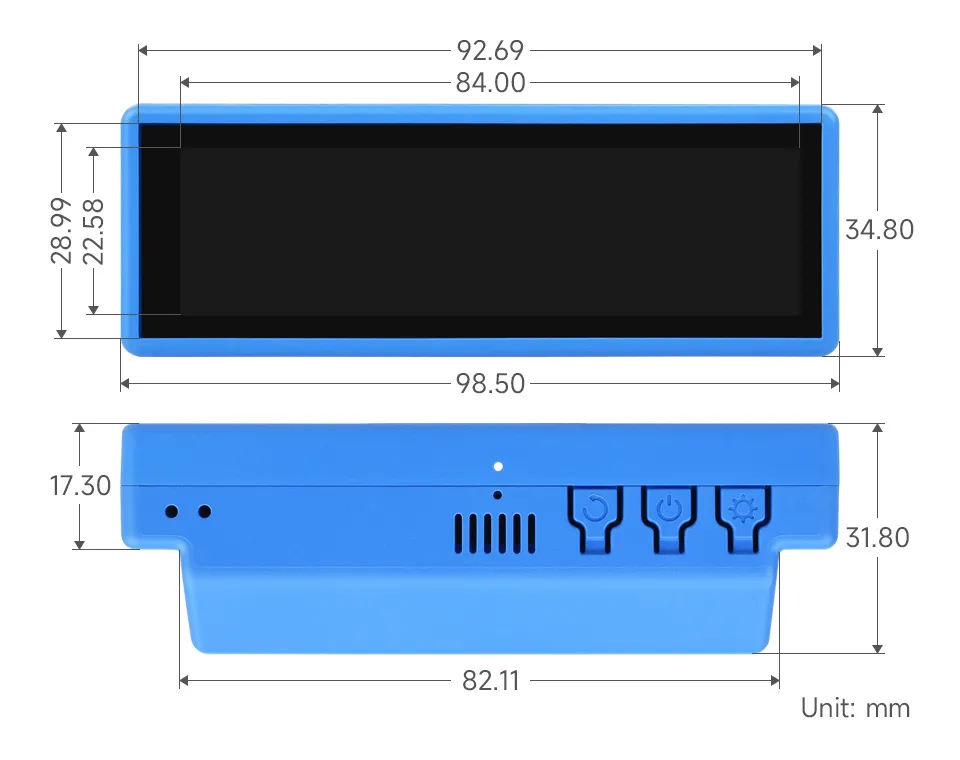

A款尺寸

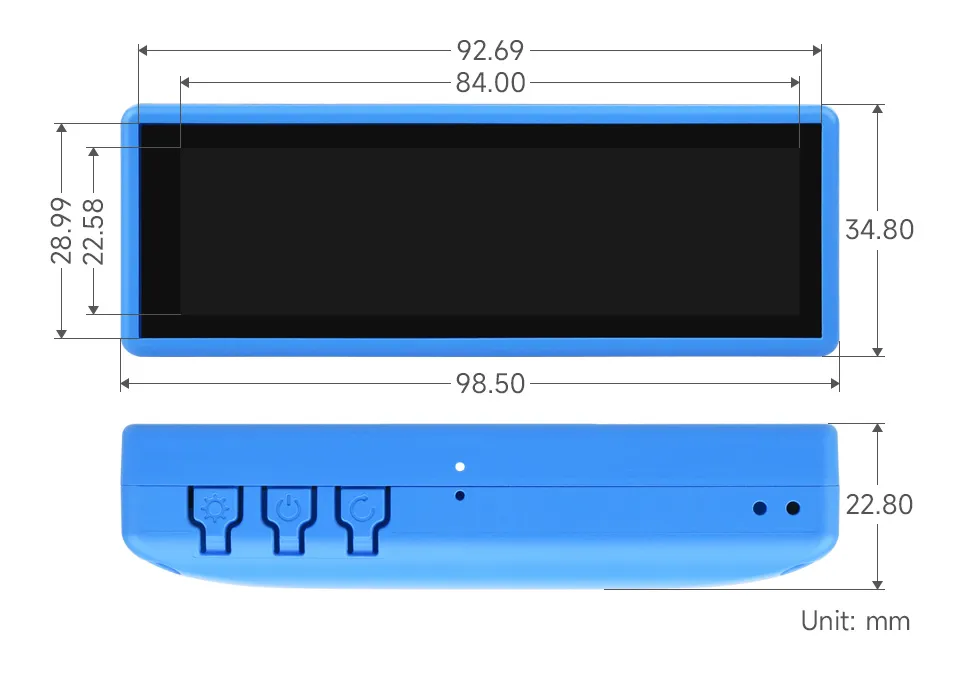

B款尺寸
开发方式
ESP32-S3-Touch-LCD-3.49 支持 Arduino IDE 和 ESP-IDF 两种开发框架，为开发者提供灵活的选择，您可以根据项目需求和个人偏好选择合适的开发工具。
两种开发方式各有优势，开发者可根据自身需求和技能水平选择。Arduino 简单易学、上手快，适合初学者和非专业人士；ESP-IDF 则提供更高级的开发工具和更强的控制能力，适合有专业背景或对性能要求较高的开发者，更适用于复杂项目开发。
-
Arduino IDE 是一款便捷灵活、易于上手的开源电子原型平台。无需太多基础知识，简单学习后即可快速开发。Arduino 拥有庞大的全球用户社区，提供海量开源代码、项目示例和教程，以及丰富的库资源，封装了复杂功能，让开发者能够快速实现各种功能。您可以参考 Arduino IDE 开发环境搭建教程 完成初始设置，教程中同时提供了相关示例程序供参考。
-
ESP-IDF 全称 Espressif IoT Development Framework，是乐鑫科技为 ESP 系列芯片推出的专业开发框架。它基于 C 语言开发，包含编译器、调试器、烧录工具等，支持命令行或集成开发环境（如 Visual Studio Code 配合 Espressif IDF 插件）开发，插件提供代码导航、项目管理、调试等功能。我们推荐使用 VS Code 进行开发，具体配置过程可参考 ESP-IDF (VS Code) 开发环境搭建教程，教程中同时提供了相关示例程序供参考。
