ESP32-S3-ePaper-1.54

本产品是一款墨水屏 AIoT 开发板，搭载 ESP32-S3 微控制器，支持 Wi-Fi 与 BLE 双模通信。板载 1.54 英寸电子墨水屏，功耗极低，阳光下可视，适合便携设备及长续航场景。集成 RTC 实时时钟、SHTC3 温湿度传感器、Micro SD 卡槽、低功耗音频编解码芯片电路以及锂电池充放电管理电路。预留 USB、UART、I2C 及 GPIO 等扩展接口，便于功能拓展与传感器连接，为物联网终端、电子标签和便携显示器等应用提供灵活可靠的开发平台。

注意
  • 2025/11/1号开始替换V2版本，产品背面贴有V2或PCB左上角有V2丝印的代表V2版本，反之代表V1版本，不同版本的例程不通用
  • V1版本：搭载ESP32-S3FH4R2，内置4MB Flash和2MB PSRAM
  • V2版本：搭载ESP32-S3-PICO-1-N8R8，内置8MB Flash和8MB PSRAM；同时优化睡眠模式下的整板功耗

产品特性​

  • 搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
  • 支持 2.4GHz Wi-Fi 和 Bluetooth 5 (LE)，板载内部天线
  • 内置 512KB SRAM 和 384KB ROM，同时叠封集成 Flash 与 PSRAM
  • 搭载 1.54 英寸电子墨水屏，分辨率 200 × 200，具备高对比度、宽视角等特性
  • 板载音频编解码芯片，支持语音采集与播放，便于实现 AI 语音交互应用
  • 板载 PCF85063 RTC 实时时钟与 SHTC3 温湿度传感器，可实现精准 RTC 时间管理及温湿度监测
  • 板载 Micro SD 卡槽，可外接 Micro SD 卡存储图片或文件
  • 板载 PWR、BOOT 两个可自定义功能的侧边按钮，方便使用按钮进行自定义功能开发
  • 预留 2 × 6 2.54mm 间距的排母接口，方便客户外接扩展使用

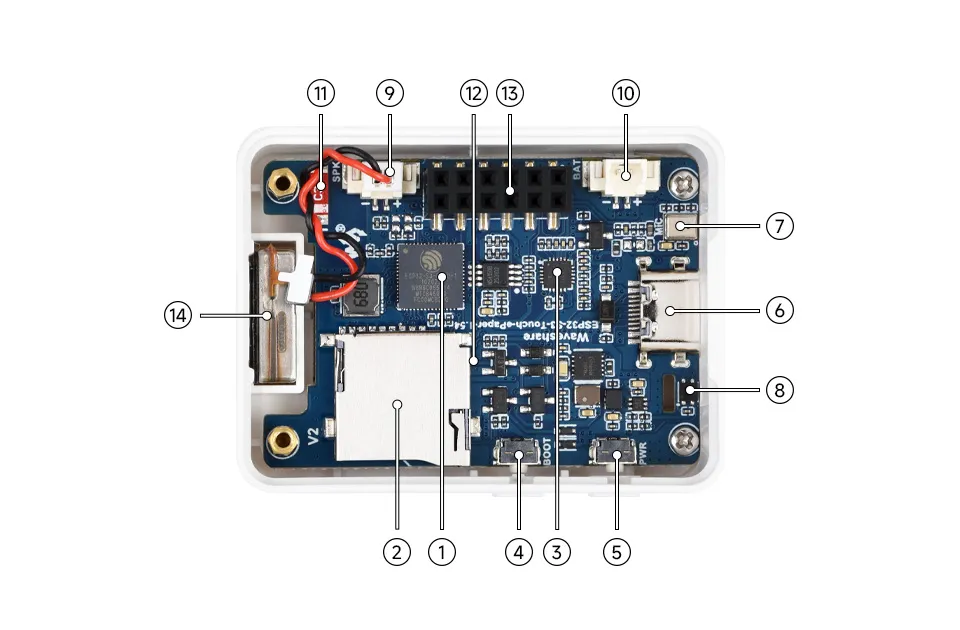

资源简介​

ESP32-S3-ePaper-1.54 资源简介

  1. ESP32-S3-PICO-1-N8R8 Wi-Fi 和蓝牙 Soc，240MHz 运行频率，同时叠封集成 8MB Flash 与 8MB PSRAM
  2. Micro SD 卡槽 使用时需要将 SD 卡格式化为 FAT32
  3. ES8311 音频编解码芯片 支持音频输入与输出，低功耗设计，适合语音识别与语音播放应用
  4. BOOT 按键 按住 BOOT，重新上电可以进入下载模式
  5. PWR 按键 配合程序可实现锂电池供电情况下的电源控制
  6. Type-C 接口 ESP32-S3 USB 接口，可用于烧录程序和日志打印
  7. 麦克风 采集音频
  8. SHTC3 温湿度传感器 提供环境温湿度测量，便于实现环境监测功能
  9. MX1.25 2PIN 扬声器接口 音频输出信号，外接扬声器
  10. MX1.25 2PIN 锂电池接口 用于连接锂电池
  11. 板载贴片天线 支持 2.4GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)
  12. PCF85063 (背面) RTC 时钟芯片，支持时间保持功能
  13. 2 × 6PIN 2.54mm 间距排母 可用于扩展使用
  14. 扬声器 播放音频

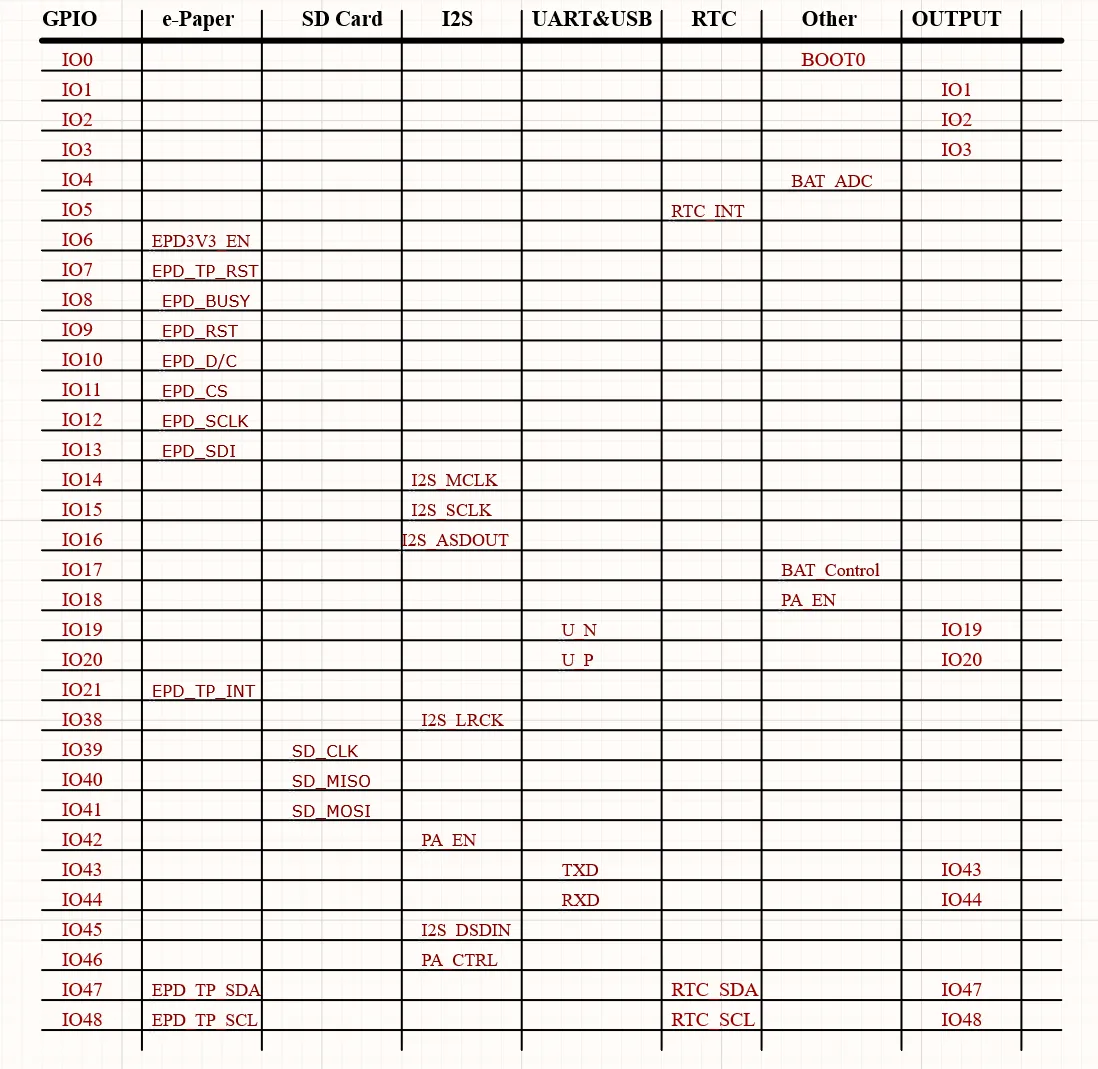

接口介绍​

ESP32-S3-ePaper-1.54 接口介绍

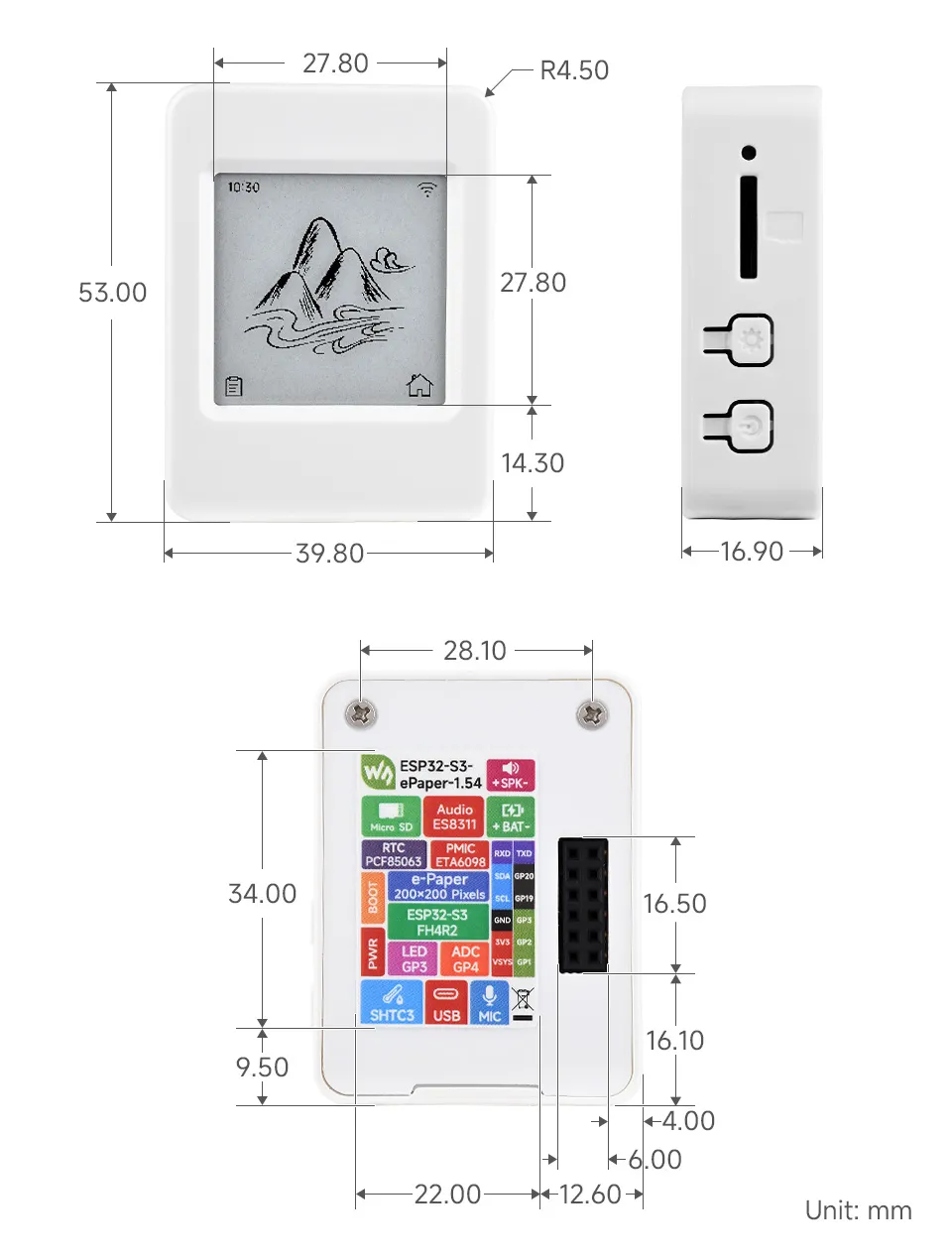

产品尺寸​

ESP32-S3-ePaper-1.54 产品尺寸

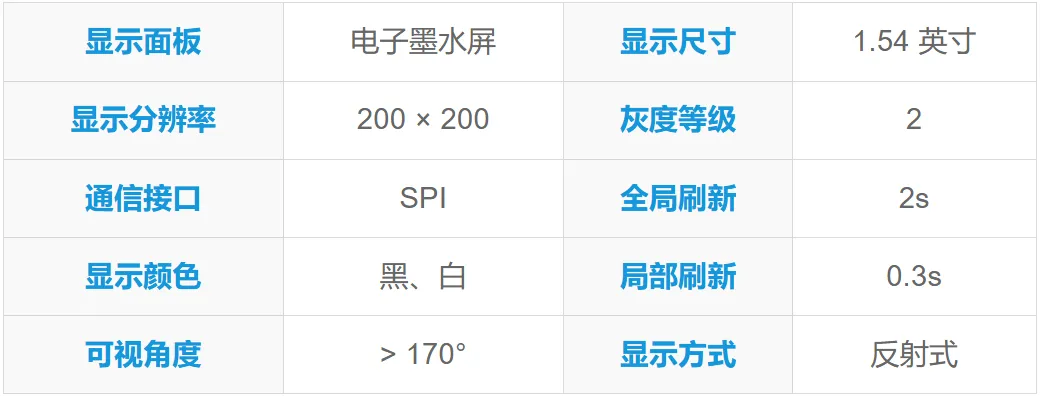

ePaper屏参数​

ESP32-S3-ePaper-1.54 屏幕参数

开发方式​

ESP32-S3-ePaper-1.54 支持 Arduino IDE 和 ESP-IDF 两种开发框架，为开发者提供灵活的选择，您可以根据项目需求和个人偏好选择合适的开发工具。

两种开发方式各有优势，开发者可根据自身需求和技能水平选择。Arduino 简单易学、上手快，适合初学者和非专业人士；ESP-IDF 则提供更高级的开发工具和更强的控制能力，适合有专业背景或对性能要求较高的开发者，更适用于复杂项目开发。

  • Arduino IDE 是一款便捷灵活、易于上手的开源电子原型平台。无需太多基础知识，简单学习后即可快速开发。Arduino 拥有庞大的全球用户社区，提供海量开源代码、项目示例和教程，以及丰富的库资源，封装了复杂功能，让开发者能够快速实现各种功能。您可以参考 Arduino IDE 开发环境搭建教程 完成初始设置，教程中同时提供了相关示例程序供参考。

  • ESP-IDF 全称 Espressif IoT Development Framework，是乐鑫科技为 ESP 系列芯片推出的专业开发框架。它基于 C 语言开发，包含编译器、调试器、烧录工具等，支持命令行或集成开发环境（如 Visual Studio Code 配合 Espressif IDF 插件）开发，插件提供代码导航、项目管理、调试等功能。我们推荐使用 VS Code 进行开发，具体配置过程可参考 ESP-IDF (VS Code) 开发环境搭建教程，教程中同时提供了相关示例程序供参考。
