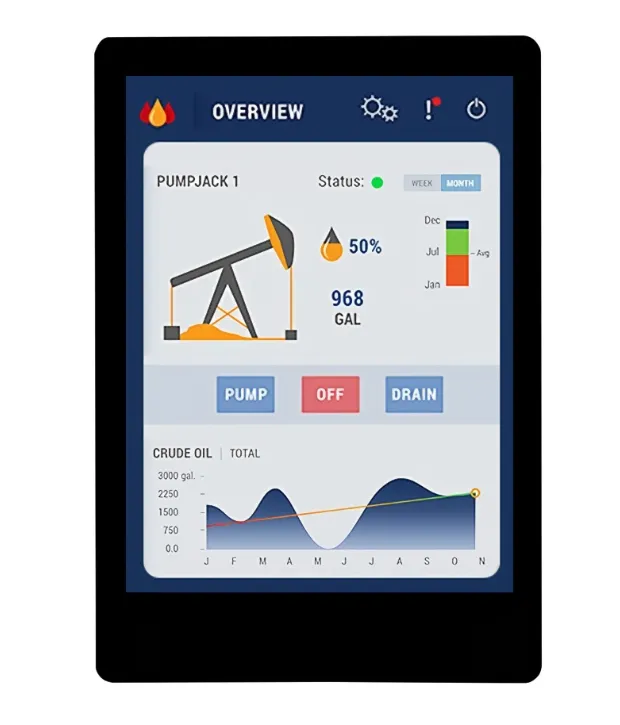

ESP32-S3-Touch-LCD-2.8
ESP32-S3-Touch-LCD-2.8 是一款支持 2.4GHz WiFi 和蓝牙 BLE 5 的微控制器开发板。集成大容量 Flash 和 PSRAM，板载 2.8 英寸电容触摸屏，可流畅运行 LVGL 等 GUI 界面程序；结合多种外设接口，可快速开发 ESP32-S3 的 HMI 等应用。
产品特性
- 搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
- 支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
- 板载 512KB SRAM 和 384KB ROM，叠封 16MB Flash 和 8MB PSRAM
- 板载 2.8 英寸电容触摸屏，240 × 320 分辨率，262K 彩色
- 支持 I2C 接口控制电容触摸，5 点触控，支持中断
- 引出 UART、I2C 以及部分 IO 接口，集成全速 USB 串口
- 板载喇叭、QMI8658 六轴传感器、RTC 时钟传感器、Micro SD 卡座和电池充电管理模块等
- 支持灵活时钟，多种电源模式等准确控制，实现多场景低功耗模式

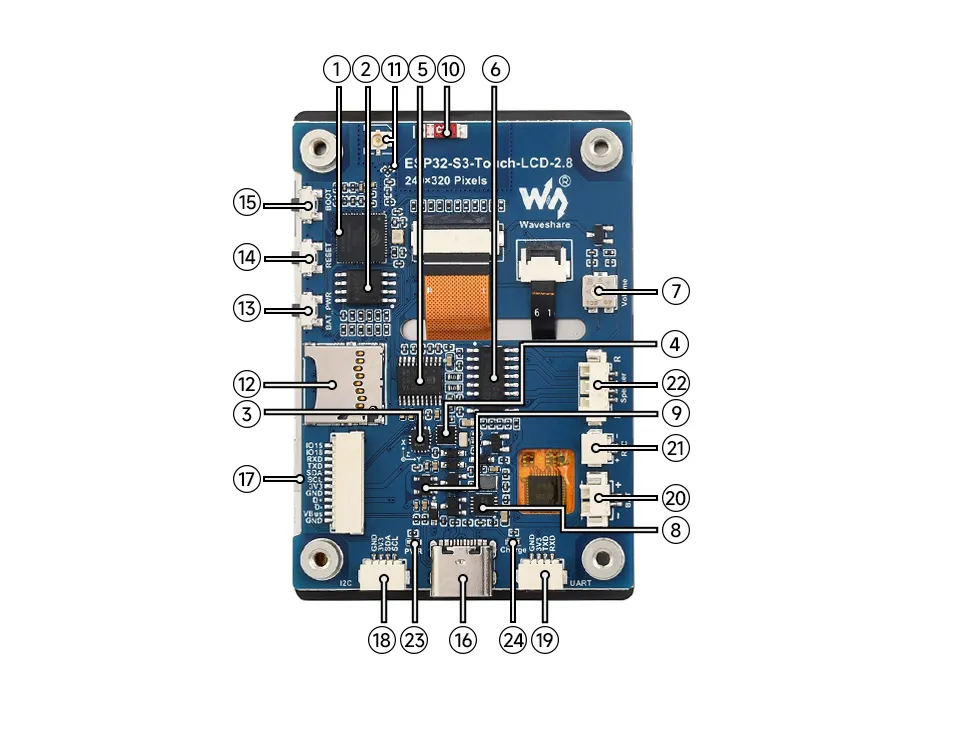

板载资源
- ESP32-S3R8 双核处理器，高达 240MHz 的运行频率
- 16MB Flash
- QST 姿态传感器 QMI8658（六轴陀螺加速度计）
- RTC 时钟芯片 PCF85063 RTC 时钟
- PCM5101 音频解码芯片
- 功放芯片
- 音量调节旋钮
- 电池充电管理芯片
- ME6217C33M5G 低压降 LDO，电流 (Max) 800mA
- 贴片陶瓷天线
- IPEX 1 代座子与切换电阻可通过拆焊电阻切换为使用外部天线
- Micro SD 卡座
- 电池供电控制按键 需运行相关程序实现
- RESET 按键
- BOOT 按键
- USB Type-C 接口 用于烧录程序和日志打印
- 12PIN 多功能接口
- I2C 接口 内接其他芯片，仅允许外接 I2C 设备，不可映射为其他功能
- UART 接口
- 系统电池接口 MX1.25 2PIN 连接器，可用于接入 3.7V 锂电池，支持充放电
- RTC 电池接口 接入可充电的 RTC 电池
- 喇叭接口 配套 8Ω 2W 2030 喇叭
- 电源指示灯
- 充电指示灯 在连接系统电池时，充电为常亮，充满熄灭（未连接系统电池时，状态不定）
接口说明
在使用 ESP32-S3-Touch-LCD-2.8 时，需要了解不同接口的说明
12PIN 杜邦线接口 引脚对照表（点击展开）
| 引脚丝印 | 功能 | 说明 |
|---|---|---|
| GND | GND | 电源地 |
| VBus | 5V | USB 供电 |
| D- | USB 差分线（GPIO19） | USB 差分线或用做 GPIO |
| D+ | USB 差分线（GPIO20） | USB 差分线或用做 GPIO |
| GND | GND | 电源地 |
| 3V3 | 3V3 | 对外输出 3.3V |
| SCL | SCL（GPIO10） | I2C 时钟线，不可用作普通 GPIO |
| SDA | SDA（GPIO11） | I2C 数据线，不可用作普通 GPIO |
| TXD | TXD（GPIO43） | UART 数据发送或用作普通 GPIO |
| RXD | RXD（GPIO44） | UART 数据接收或用作普通 GPIO |
| IO18 | GPIO18 | 空闲引脚引出 |
| IO15 | GPIO15 | 空闲引脚引出 |
I2C 接口 引脚对照表（点击展开）
| 引脚丝印 | 功能 | 说明 |
|---|---|---|
| GND | GND | 电源地 |
| 3V3 | 3V3 | 对外输出 3.3V |
| SCL | SCL（GPIO10） | I2C 时钟线，不可用作普通 GPIO |
| SDA | SDA（GPIO11） | I2C 数据线，不可用作普通 GPIO |
UART 接口 引脚对照表（点击展开）
| 引脚丝印 | 功能 | 说明 |
|---|---|---|
| GND | GND | 电源地 |
| 3V3 | 3V3 | 对外输出 3.3V |
| TXD | TXD（GPIO43） | UART 数据发送或用作普通 GPIO |
| RXD | RXD（GPIO44） | UART 数据接收或用作普通 GPIO |

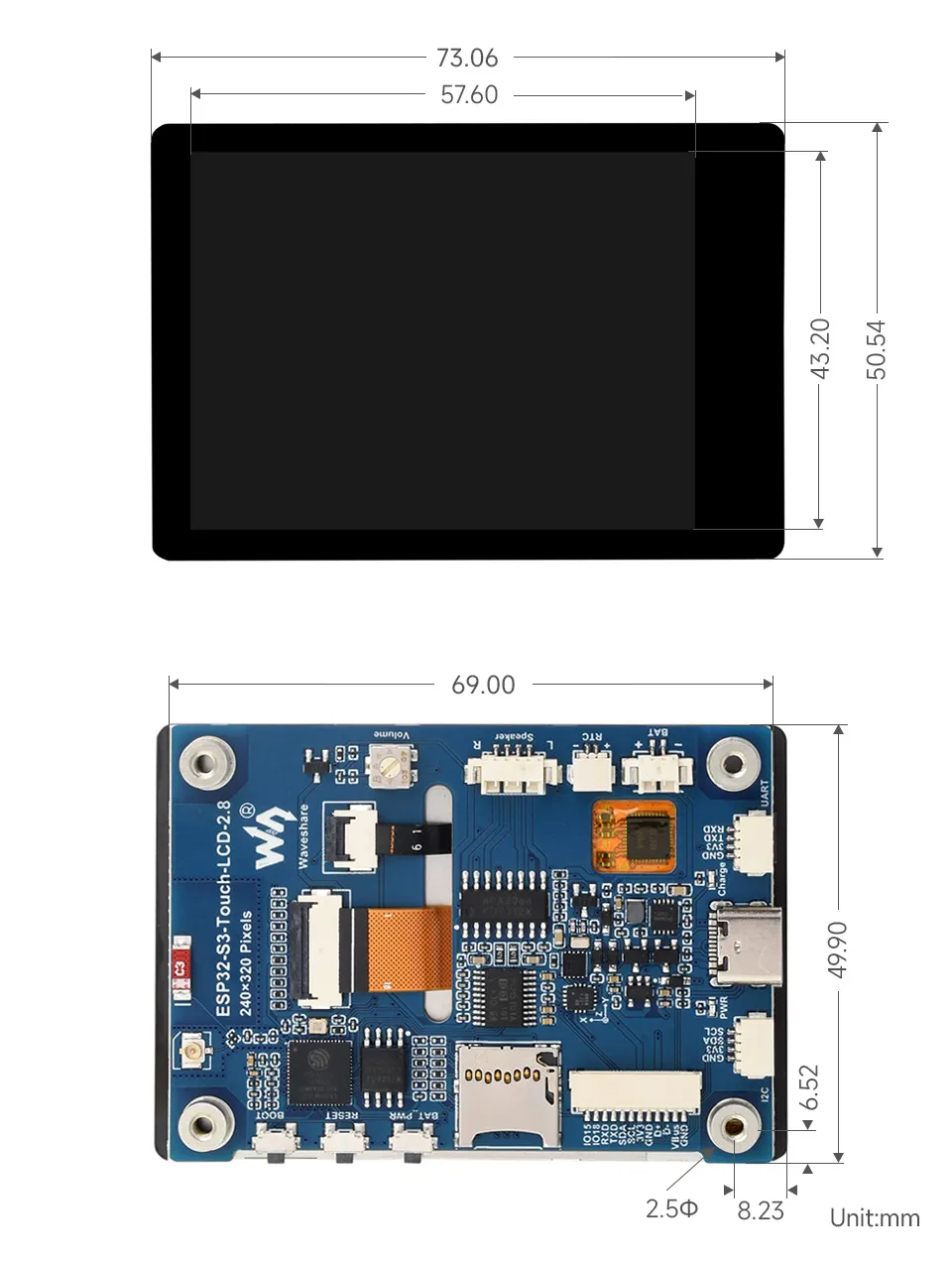

产品尺寸
开发方式
ESP32-S3-Touch-LCD-2.8 支持 Arduino IDE 和 ESP-IDF 两种开发框架，为开发者提供灵活的选择，您可以根据项目需求和个人偏好选择合适的开发工具。
两种开发方式各有优势，开发者可根据自身需求和技能水平选择。Arduino 简单易学、上手快，适合初学者和非专业人士；ESP-IDF 则提供更高级的开发工具和更强的控制能力，适合有专业背景或对性能要求较高的开发者，更适用于复杂项目开发。
-
Arduino IDE 是一款便捷灵活、易于上手的开源电子原型平台。无需太多基础知识，简单学习后即可快速开发。Arduino 拥有庞大的全球用户社区，提供海量开源代码、项目示例和教程，以及丰富的库资源，封装了复杂功能，让开发者能够快速实现各种功能。您可以参考 Arduino IDE 开发环境搭建教程 完成初始设置，教程中同时提供了相关示例程序供参考。
-
ESP-IDF 全称 Espressif IoT Development Framework，是乐鑫科技为 ESP 系列芯片推出的专业开发框架。它基于 C 语言开发，包含编译器、调试器、烧录工具等，支持命令行或集成开发环境（如 Visual Studio Code 配合 Espressif IDF 插件）开发，插件提供代码导航、项目管理、调试等功能。我们推荐使用 VS Code 进行开发，具体配置过程可参考 ESP-IDF (VS Code) 开发环境搭建教程，教程中同时提供了相关示例程序供参考。
