ESP32-S3-Touch-LCD-1.85

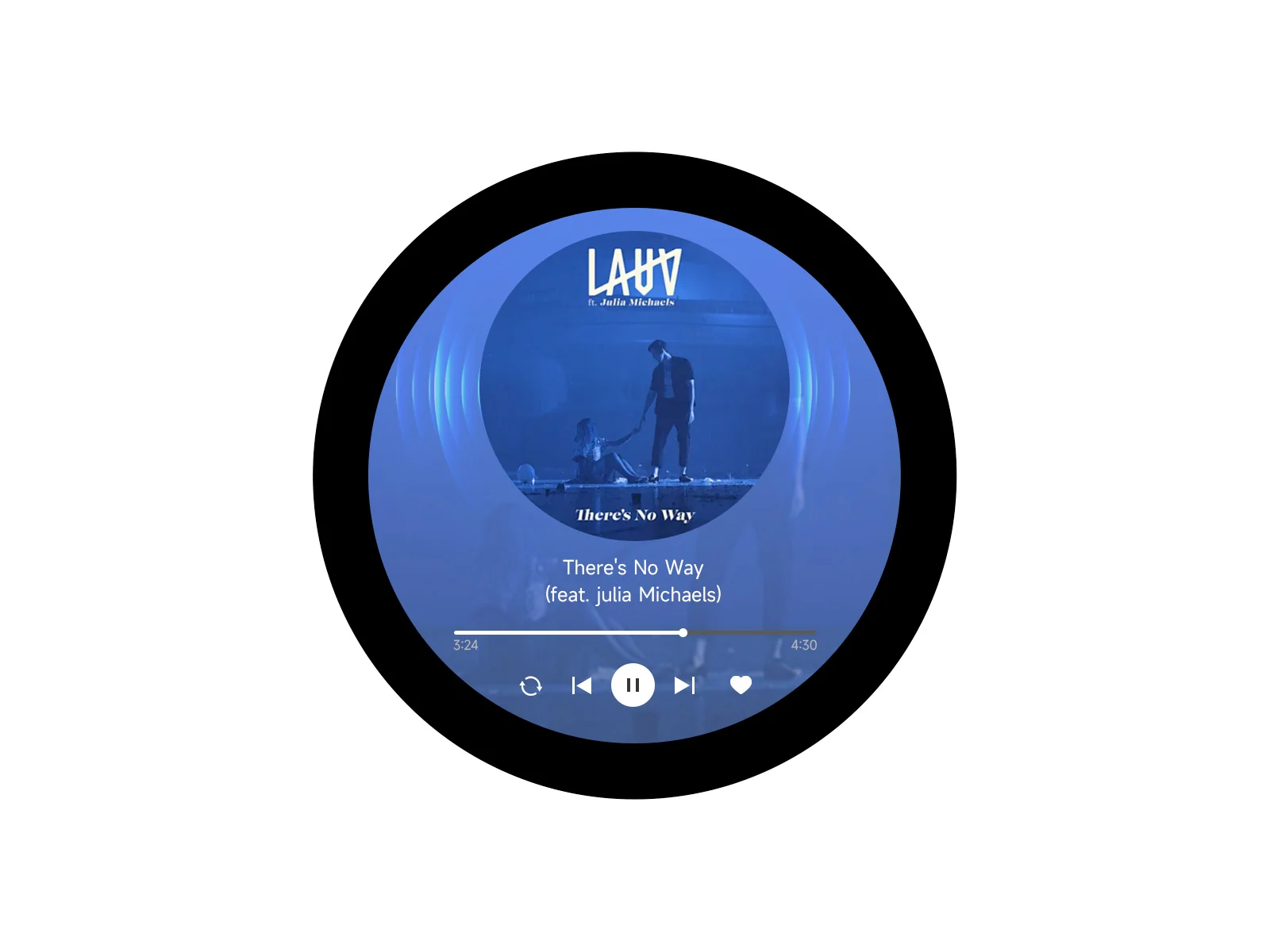

ESP32-S3-Touch-LCD-1.85 是一款支持 2.4GHz Wi-Fi 和蓝牙 BLE 5 的微控制器开发板。集成大容量 Flash 和 PSRAM，板载 1.85 英寸 LCD 屏 （可选择触控版本），可流畅运行 LVGL 等 GUI 界面程序；结合多种外设接口，可快速开发 ESP32-S3 的 HMI 等应用。
产品特性
- 搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240 MHz
- 支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5(LE)，板载天线
- 内置 512KB SRAM 和 384KB ROM，16MB Flash 和 8MB PSRAM
- 板载 1.85 英寸 LCD 屏，360×360 分辨率，262K 彩色
- 支持 I2C 接口控制触摸，支持中断 （仅触控版本）
- 引出 UART、I2C 以及部分 IO 接口
- 板载音频解码芯片、MIC、QMI8658 六轴传感器、RTC 时钟传感器、Micro SD 卡座和电池充电管理模块等资源
- 支持灵活时钟，多种电源模式等准确控制，实现多场景低功耗模式

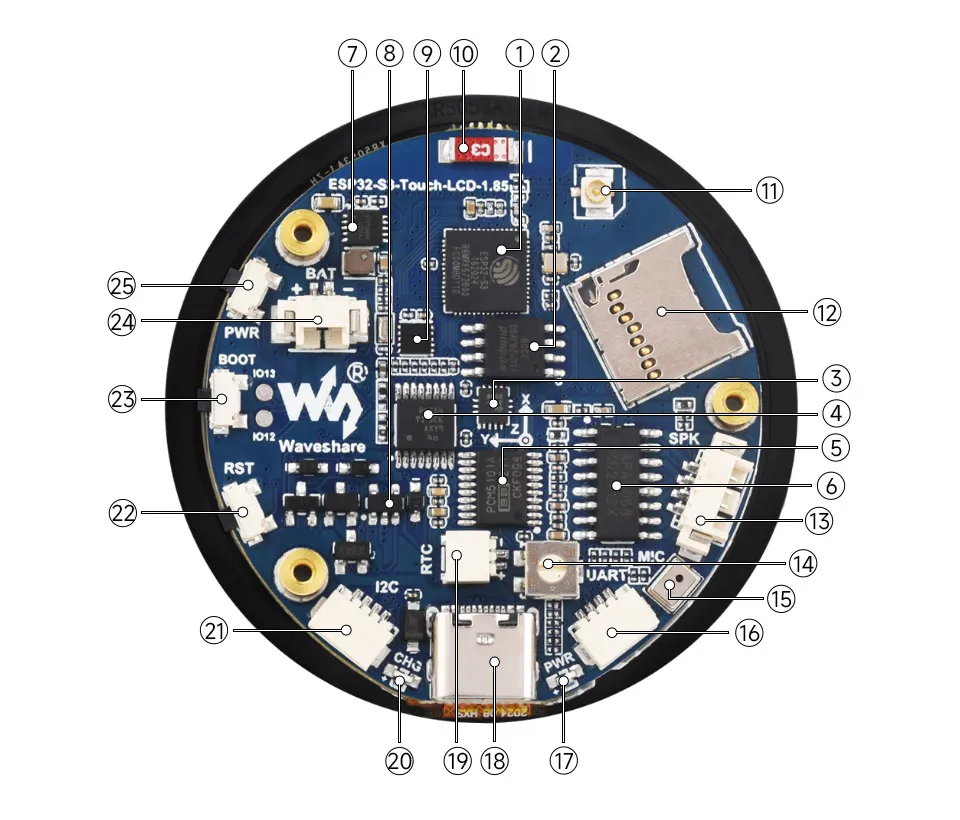

资源简介
- ESP32-S3R8 双核处理器，高达 240MHz 的运行频率
- 16MB Flash
- QST 姿态传感器 QMI8658（六轴陀螺加速度计）
- TCA9554PWR GPIO 扩展芯片
- PCM5101 音频解码芯片
- 功放芯片
- 电池充电管理芯片
- ME6217C33M5G 低压降 LDO，电流 (Max) 800mA
- RTC 时钟芯片 PCF85063 RTC 时钟
- 贴片陶瓷天线
- IPEX 1 代座子 可通过拆焊电阻切换为使用外部天线
- Micro SD 卡座 允许连接大容量 SD 卡
- 喇叭接口 配套 8Ω 2W 2030 喇叭
- 音量调节旋钮
- 麦克风
- UART 接口 在连接 UART Type-C 时，该接口不可用
- 电源指示灯
- USB Type-C 接口
- RTC 电池接口 接入可充电的 RTC 电池
- 充电指示灯 在连接系统电池时，充电为常亮，充满熄灭 （未连接系统电池时，状态不定）
- I2C 接口 内接其他芯片，仅允许外接 I2C 设备，不可映射为其他功能
- RESET 按键 配套 8Ω 2W 2030 喇叭
- BOOT 按键
- 系统电池接口 MX1.25 2PIN 连接器，可用于接入 3.7V 锂电池，支持充放电
- 电池供电控制按键
接口介绍

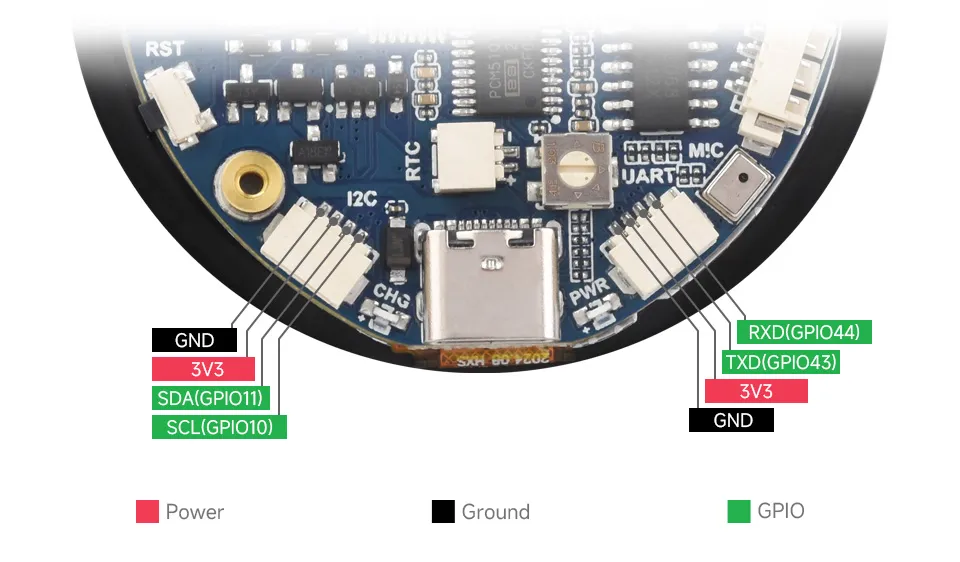

- I2C 接口
引脚丝印 功能 说明 GND GND 电源地 3V3 3V3 对外输出 3.3V SCL SCL（GPIO10） I2C 时钟线，不可用作普通 GPIO SDA SDA（GPIO11） I2C 数据线，不可用作普通 GPIO - UART 接口
引脚丝印 功能 说明 GND GND 电源地 3V3 3V3 对外输出 3.3V TXD TXD（GPIO43） UART 数据发送或用作普通 GPIO RXD RXD（GPIO44） UART 数据接收或用作普通 GPIO - USB 接口
引脚丝印 功能 说明 5V 5V 对外输出 5V GND GND 电源地 DN DN（GPIO19） 用于 USB 通信或用作普通 GPIO，用作普通 IO
则每次烧录程序前都需进入下载模式DP DP（GPIO20） 用于 USB 通信或用作普通 GPIO，用作普通 IO
则每次烧录程序前都需进入下载模式

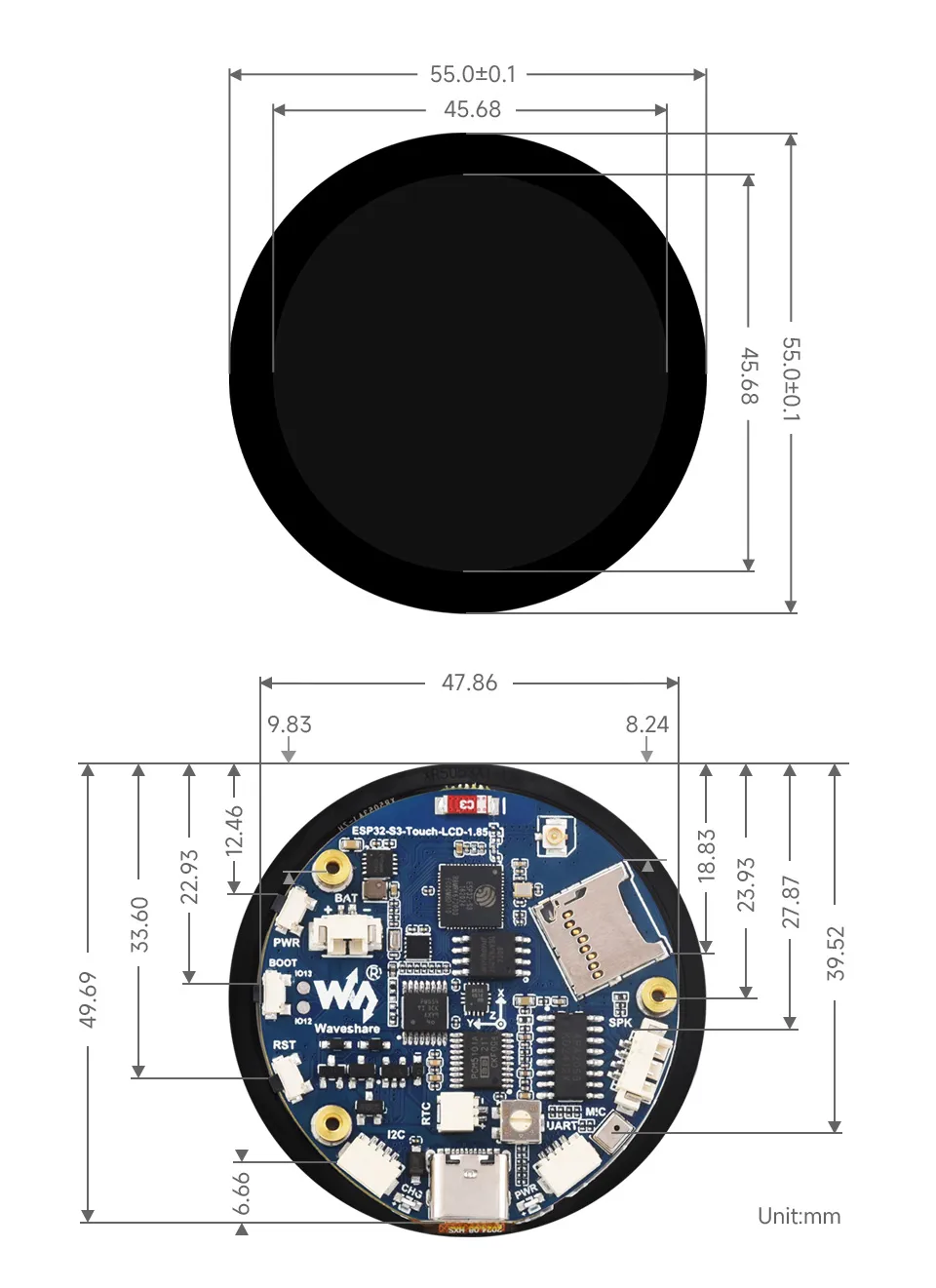

产品尺寸
产品参数
| 参数名称 | 参数 |
|---|---|
| 接口 | USB Type-C |
| 主控芯片 | ESP32-S3 |
| 屏幕类型 | TFT |
| 屏幕控制芯片 | Display ：ST77916 Touch ：CST816 |
| 板载设备 | 姿态传感器 ：QMI8658 RTC 时钟 ：PCF85063 PCM 音频解码 ：PCM5101 MIC Micro SD 喇叭 电池充电管理模块 |
| 产品尺寸 | 55.0（H）x 55.0（V） mm |
内部硬件连接
- LCD
LCD 引脚 ESP32S3 LCD_SDA0 GPIO46 LCD_SDA1 GPIO45 LCD_SDA2 GPIO42 LCD_SDA3 GPIO41 LCD_SCK GPIO40 LCD_CS GPIO21 LCD_TE GPIO18 LCD_RST EXIO2 LCD_BL GPIO5 TP_SDA GPIO11 TP_SCL GPIO10 TP_INT GPIO4 TP_RST EXIO1 - SD Card
SD Card ESP32S3 SD_D0 / MISO GPIO16 SD_CMD / MOSI GPIO17 SD_SCK / SCLK GPIO14 SD_D3 / CS EXIO3 SD_D1 NC SD_D2 NC - QMI
QMI8658 ESP32S3 IMU_SCL GPIO10 IMU_SDA GPIO11 IMU_INT1 EXIO5 IMU_INT2 EXIO4 - RTC
PCF85063ATL ESP32S3 RTC_SCL GPIO10 RTC_SDA GPIO11 RTC_INT GPIO9 - MIC
Buzzer ESP32S3 MIC_WS GPIO2 MIC_SCK GPIO15 MIC_SD GPIO39 - SPEAKER
PCM5101 ESP32S3 Speak_DIN GPIO47 Speak_LRCK GPIO38 Speak_BCK GPIO48
版本说明
该开发板分为触摸版与非触摸版，请点击对应产品查看使用说明。
- ESP32-S3-LCD-1.85 不带触控
- ESP32-S3-Touch-LCD-1.85 带触控
产品由于版本问题，同款产品之间可能存在一定色差
开发方式
ESP32-S3-Touch-LCD-1.85 支持 Arduino IDE 和 ESP-IDF 两种开发框架，为开发者提供灵活的选择，您可以根据项目需求和个人偏好选择合适的开发工具。
两种开发方式各有优势，开发者可根据自身需求和技能水平选择。Arduino 简单易学、上手快，适合初学者和非专业人士；ESP-IDF 则提供更高级的开发工具和更强的控制能力，适合有专业背景或对性能要求较高的开发者，更适用于复杂项目开发。
-
Arduino IDE 是一款便捷灵活、易于上手的开源电子原型平台。无需太多基础知识，简单学习后即可快速开发。Arduino 拥有庞大的全球用户社区，提供海量开源代码、项目示例和教程，以及丰富的库资源，封装了复杂功能，让开发者能够快速实现各种功能。您可以参考 Arduino IDE 开发环境搭建教程 完成初始设置，教程中同时提供了相关示例程序供参考。
-
ESP-IDF 全称 Espressif IoT Development Framework，是乐鑫科技为 ESP 系列芯片推出的专业开发框架。它基于 C 语言开发，包含编译器、调试器、烧录工具等，支持命令行或集成开发环境（如 Visual Studio Code 配合 Espressif IDF 插件）开发，插件提供代码导航、项目管理、调试等功能。我们推荐使用 VS Code 进行开发，具体配置过程可参考 ESP-IDF (VS Code) 开发环境搭建教程，教程中同时提供了相关示例程序供参考。
