ESP32-S3-Touch-LCD-1.46
ESP32-S3-Touch-LCD-1.46 是一款支持 2.4GHz Wi-Fi 和蓝牙 BLE 5 的微控制器开发板。集成大容量 Flash 和 PSRAM，板载 1.46 英寸触控 LCD 屏，可流畅运行 LVGL 等 GUI 界面程序，结合多种外设接口，可快速开发 ESP32-S3 的 HMI 等应用。
产品特性
- 搭载 ESP32-S3R8 高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
- 支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
- 内置 512 KB SRAM 和 384 KB ROM，叠封 8 MB PSRAM 和板载 16 MB Flash （支持接入扩展设备）
- 采用 Type-C 接口，提高用户便捷性和设备兼容性
- 板载 1.46 英寸 LCD 屏，分辨率 412 × 412，16.7M 彩色
- 支持 I2C 接口控制触摸，支持中断
- 引出 UART、I2C 以及部分 IO 接口
- 板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪），可检测运动姿态、计步等功能
- 板载 PCF85063 RTC 芯片，可通过外接电池实现不间断供电，确保更换主电池时 RTC 功能持续工作
- 板载 PWR、BOOT 两个可自定义功能的侧边按钮，可使用按钮进行自定义功能开发
- 板载 3.7V MX1.25 锂电池充放电接口
- 板载 Micro SD 卡槽，用于扩展存储和快速数据传输，具备灵活性，适用于数据记录和媒体播放，简化了电路设计
- 支持灵活时钟、多种电源模式等准确控制，实现多场景低功耗模式
- 引出多个 GPIO 排针，可映射为多种功能接口，方便客户自定义开发
产品参数
| 参数名称 | 参数 |
|---|---|
| 接口 | USB Type-C |
| 主控芯片 | ESP32-S3 |
| 屏幕类型 | TFT |
| 屏幕控制芯片 | Display ：SPD2010 Touch ：SPD2010 |
| 板载设备 | 姿态传感器 ：QMI8658 RTC 时钟 ：PCF85063 PCM 音频解码 ：PCM5101 MIC Micro SD 喇叭 电池充电管理模块 |
| 固定螺丝 | M2 |

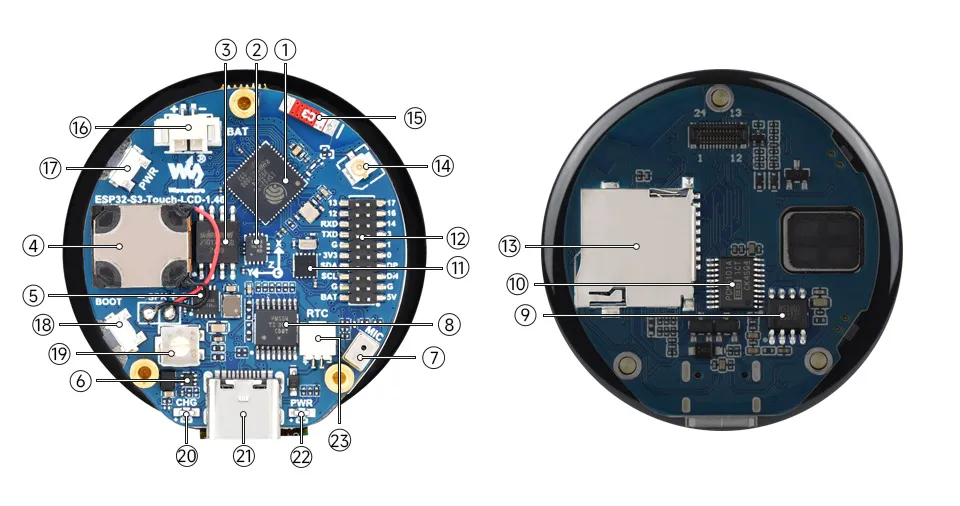

资源简介
- ESP32-S3R8 双核处理器，高达 240MHz 的运行频率
- QST 姿态传感器 QMI8658（六轴陀螺加速度计）
- 16MB Flash
- 喇叭
- 电池充电管理芯片
- MP1605GTF-Z 电源模块，支持 2A (MAX) 输出
- 麦克风
- TCA9554PWR GPIO 扩展芯片
- 功放芯片
- PCM5101 音频解码芯片
- RTC 时钟芯片 PCF85063 RTC 时钟
- 多功能排针 引出多个 GPIO 可供使用
- Micro SD 卡座 允许连接大容量 SD 卡
- IPEX 1 代座子 可通过拆焊电阻切换为使用外部天线
- 贴片陶瓷天线
- 系统电池接口 MX1.25 2PIN 连接器，可用于接入 3.7V 锂电池，支持充放电
- 电池供电控制按键 在程序支持下使用
- BOOT 按键
- 音量调节旋钮
- 充电指示灯 在连接系统电池时，充电为常亮，充满熄灭（未连接系统电池时，状态不定）
- Type-C 接口
- 电源指示灯
- RTC 电池接口 接入可充电的 RTC 电池

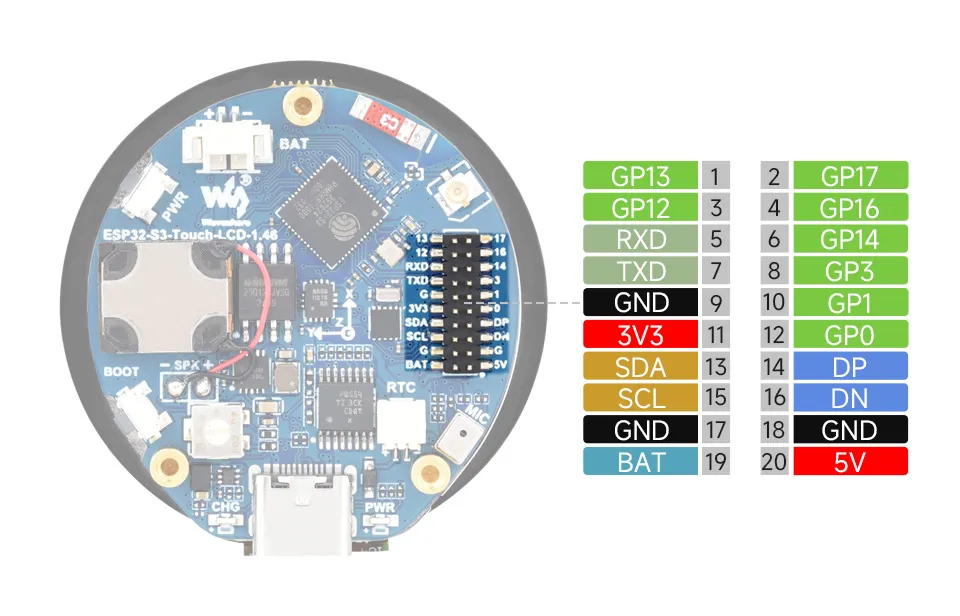

接口介绍
- I2C 接口
引脚丝印 功能 说明 GND GND 电源地 3V3 3V3 对外输出 3.3V SCL SCL（GPIO10） I2C 时钟线，不可用作普通 GPIO SDA SDA（GPIO11） I2C 数据线，不可用作普通 GPIO - UART 接口
引脚丝印 功能 说明 GND GND 电源地 3V3 3V3 对外输出 3.3V TXD TXD（GPIO43） UART 数据发送或用作普通 GPIO RXD RXD（GPIO44） UART 数据接收或用作普通 GPIO - USB 接口
引脚丝印 功能 说明 5V 5V 对外输出 5V GND GND 电源地 DN DN（GPIO19） 用于 USB 通信或用作普通 GPIO，用作普通 IO
则每次烧录程序前都需进入下载模式DP DP（GPIO20） 用于 USB 通信或用作普通 GPIO，用作普通 IO
则每次烧录程序前都需进入下载模式
产品尺寸

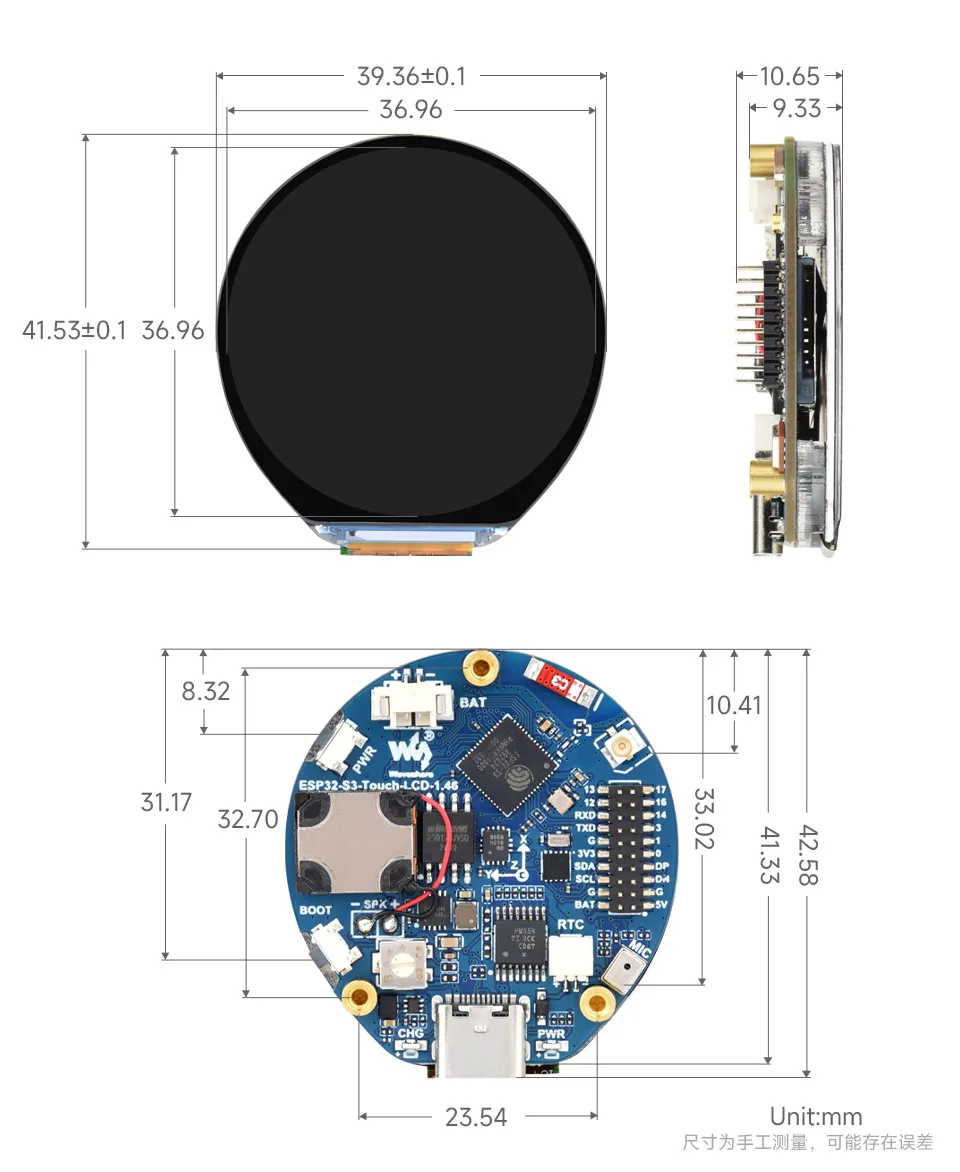

- 无盖板版本

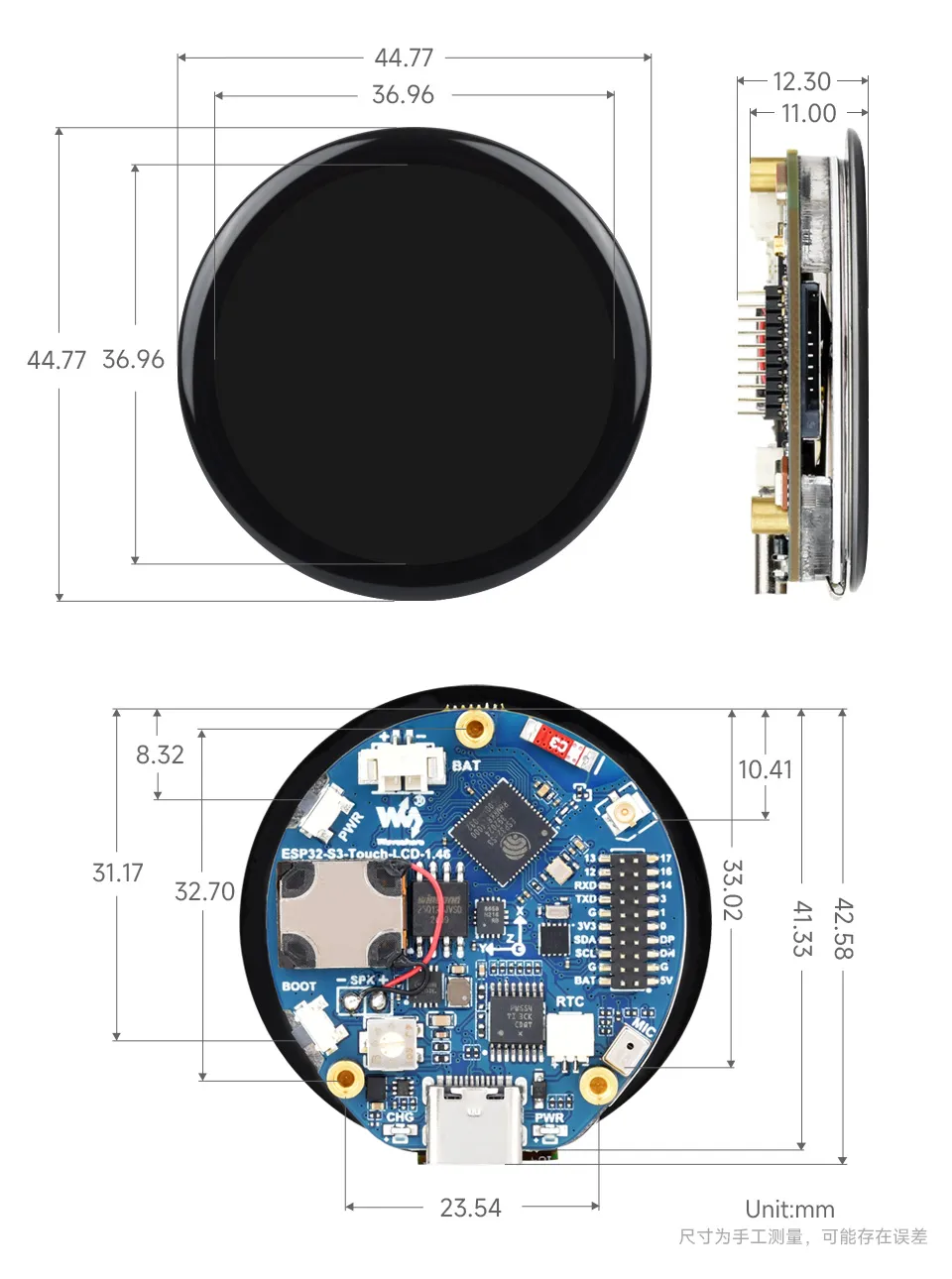

- 带盖板版本
内部硬件连接
- LCD
LCD 引脚 ESP32S3 LCD_SDA0 GPIO46 LCD_SDA1 GPIO45 LCD_SDA2 GPIO42 LCD_SDA3 GPIO41 LCD_SCK GPIO40 LCD_CS GPIO21 LCD_TE GPIO18 LCD_RST EXIO2 LCD_BL GPIO5 TP_SDA GPIO11 TP_SCL GPIO10 TP_INT GPIO4 TP_RST EXIO1 - SD Card
SD Card ESP32S3 SD_D0 / MISO GPIO16 SD_CMD / MOSI GPIO17 SD_SCK / SCLK GPIO14 SD_D3 / CS EXIO3 SD_D1 NC SD_D2 NC - QMI
QMI8658 ESP32S3 IMU_SCL GPIO10 IMU_SDA GPIO11 IMU_INT1 EXIO5 IMU_INT2 EXIO4 - RTC
PCF85063ATL ESP32S3 RTC_SCL GPIO10 RTC_SDA GPIO11 RTC_INT GPIO9 - MIC
Buzzer ESP32S3 MIC_WS GPIO2 MIC_SCK GPIO15 MIC_SD GPIO39 - SPEAKER
PCM5101 ESP32S3 Speak_DIN GPIO47 Speak_LRCK GPIO38 Speak_BCK GPIO48
开发方式
ESP32-S3-Touch-LCD-1.46 支持 Arduino IDE 和 ESP-IDF 两种开发框架，为开发者提供灵活的选择，您可以根据项目需求和个人偏好选择合适的开发工具。
两种开发方式各有优势，开发者可根据自身需求和技能水平选择。Arduino 简单易学、上手快，适合初学者和非专业人士；ESP-IDF 则提供更高级的开发工具和更强的控制能力，适合有专业背景或对性能要求较高的开发者，更适用于复杂项目开发。
-
Arduino IDE 是一款便捷灵活、易于上手的开源电子原型平台。无需太多基础知识，简单学习后即可快速开发。Arduino 拥有庞大的全球用户社区，提供海量开源代码、项目示例和教程，以及丰富的库资源，封装了复杂功能，让开发者能够快速实现各种功能。您可以参考 Arduino IDE 开发环境搭建教程 完成初始设置，教程中同时提供了相关示例程序供参考。
-
ESP-IDF 全称 Espressif IoT Development Framework，是乐鑫科技为 ESP 系列芯片推出的专业开发框架。它基于 C 语言开发，包含编译器、调试器、烧录工具等，支持命令行或集成开发环境（如 Visual Studio Code 配合 Espressif IDF 插件）开发，插件提供代码导航、项目管理、调试等功能。我们推荐使用 VS Code 进行开发，具体配置过程可参考 ESP-IDF (VS Code) 开发环境搭建教程，教程中同时提供了相关示例程序供参考。
