ESP32-S3-Touch-AMOLED-1.75
ESP32-S3-Touch-AMOLED-1.75 是一款微雪 (Waveshare) 设计的高性能的微控制器开发板。在较小的板型下，板载了 1.75 英寸电容触摸 AMOLED 屏、电源管理芯片、六轴传感器（三轴加速度计与三轴陀螺仪）、RTC、SD 卡槽、麦克风、扬声器等外设，方便开发并嵌入应用到产品中。
产品特性
- 搭载高性能 Xtensa® 32 位 LX7 双核处理器，主频高达 240 MHz
- 支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth® 5 (LE)，板载天线
- 内置 512KB 的 SRAM 和 384KB ROM，叠封 8MB PSRAM 和外接 16MB Flash
- 板载 1.75 英寸电容触摸 AMOLED 屏，466×466 分辨率，16.7M 彩色，能清晰地显示彩色图片
硬件说明
- 板载 1.75 英寸电容触摸高清 AMOLED 屏，466×466 分辨率，16.7M 彩色，能清晰地显示彩色图片
- 内置 CO5300 驱动芯片和 CST9217 电容触控芯片，分别使用 QSPI 和 I2C 接口通信，不占用过多接口引脚资源
- 板载 QMI8658 六轴惯性测量单元 (3 轴加速度、3 轴陀螺仪），可检测运动姿态、计步等
- 板载 PCF85063 RTC 芯片通过 AXP2101 接入电池，实现不间断供电。
- 板载 PWR、BOOT 两个可自定义功能的侧边按钮，方便使用按钮进行自定义功能开发
- 板载 3.7V MX1.25 锂电池充放电接口
- 板载 8pin 排母，引出 3 个 GPIO、 1 路 UART，可供外接设备和调试使用，灵活配置外设功能
- 板载 micro SD 卡槽提供扩展存储、快速数据传输和灵活性，适用于数据记录和媒体播放，简化了电路设计。
- 使用 AXP2101 的好处包括高效的电源管理、支持多种输出电压、充电和电池管理功能，以及对电池寿命的优化。
- 使用的 AMOLED 屏幕具有更高的对比度、广视角、丰富的色彩、快速响应时间、薄设计、低功耗和灵活性等优点。

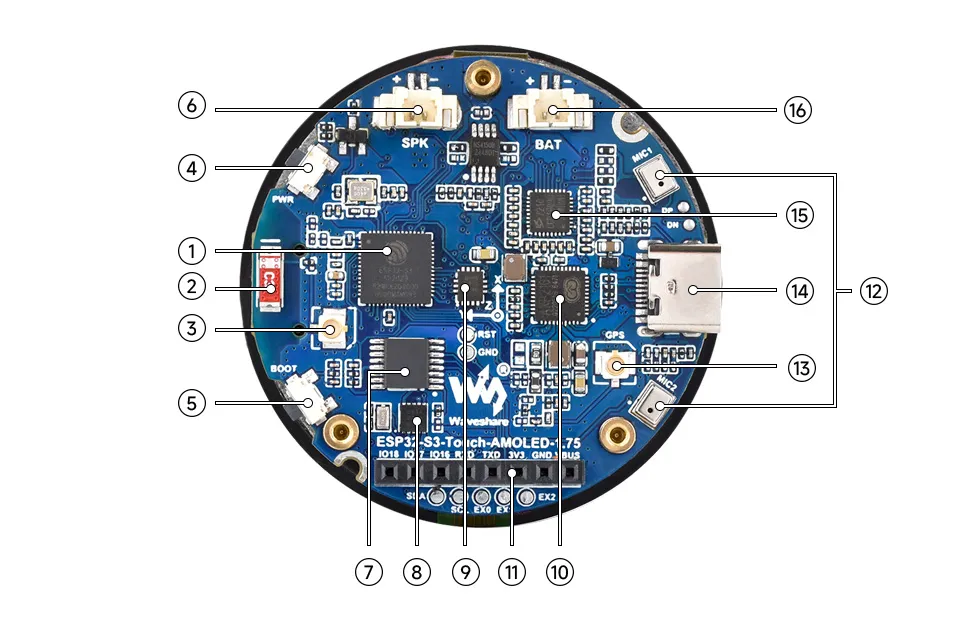

资源简介
- ESP32-S3R8 Wi-Fi 和蓝牙 SoC，240MHz 运行频率，叠封 8MB PSRAM
- 板载贴片天线 支持 2.4GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)
- 板载 IPEX 1 代天线座 通过切换电阻可选择外接天线
- PWR 电源按键 可控制电源通断，支持自定义功能
- BOOT 按键 用于设备启动和功能调试
- MX1.25 2P 扬声器接口 MX1.25 2P 连接器，可用于接入扬声器
- TCA9554 IO 拓展芯片，拓展 IO
- PCF85063 RTC 时钟芯片
- QMI8658 六轴惯性测量单元 (IMU)，包含一个 3 轴陀螺仪和一个 3 轴加速度计
- AXP2101 高集成度的电源管理芯片
- 2.54mm 间距 8PIN 排母 方便外接调试或连接传感器
- 双麦克风设计 配合回声消除电路，能够更高质量地采集音频
- IPEX 1 代 GPS 天线座 带 GPS 版本内置 LC76G 模组，外接 GPS 陶瓷天线
- type-C 接口 ESP32-S3 USB 接口，用于烧录程序和日志打印
- ES7210 回声消除算法芯片 回声消除算法芯片，可用于消除回声，提高音频采集准确度
- MX1.25 锂电池接口 MX1.25 2P 连接器，可用于接入 3.7V 锂电池，支持充放电

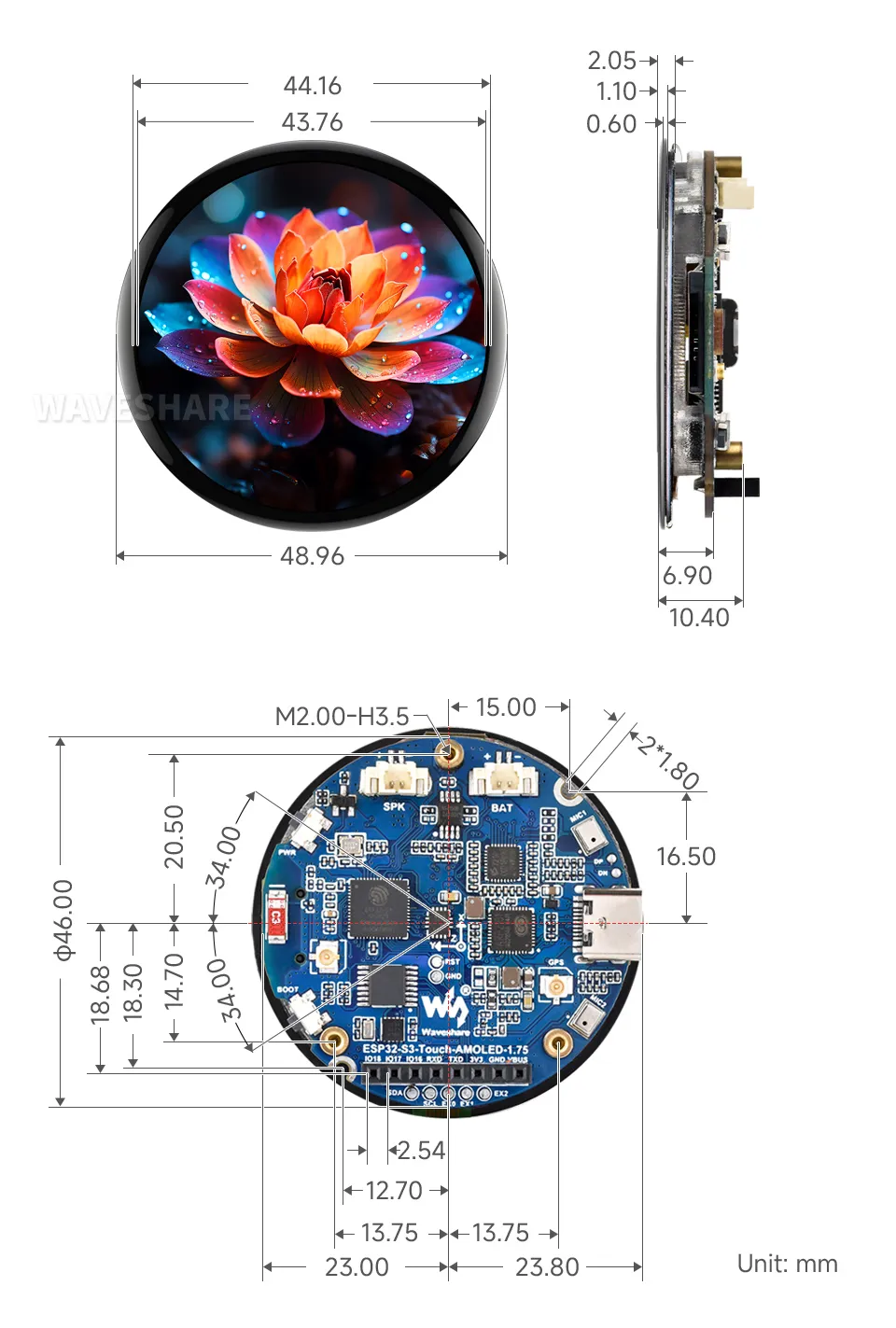

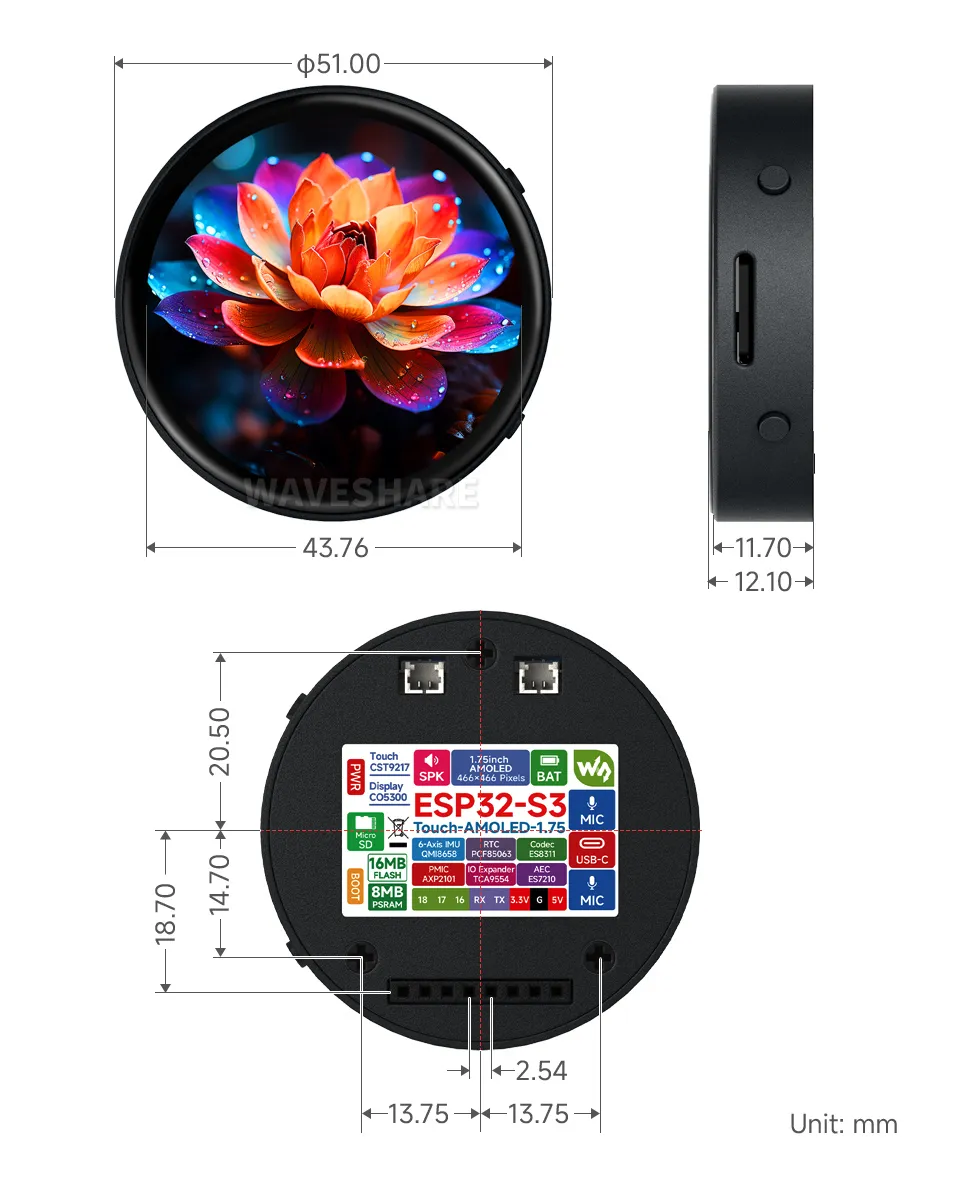

产品尺寸
开发方式
ESP32-S3-Touch-AMOLED-1.75 支持 Arduino IDE 和 ESP-IDF 两种开发框架，为开发者提供灵活的选择，您可以根据项目需求和个人偏好选择合适的开发工具。
两种开发方式各有优势，开发者可根据自身需求和技能水平选择。Arduino 简单易学、上手快，适合初学者和非专业人士；ESP-IDF 则提供更高级的开发工具和更强的控制能力，适合有专业背景或对性能要求较高的开发者，更适用于复杂项目开发。
-
Arduino IDE 是一款便捷灵活、易于上手的开源电子原型平台。无需太多基础知识，简单学习后即可快速开发。Arduino 拥有庞大的全球用户社区，提供海量开源代码、项目示例和教程，以及丰富的库资源，封装了复杂功能，让开发者能够快速实现各种功能。您可以参考 Arduino IDE 开发环境搭建教程 完成初始设置，教程中同时提供了相关示例程序供参考。
-
ESP-IDF 全称 Espressif IoT Development Framework，是乐鑫科技为 ESP 系列芯片推出的专业开发框架。它基于 C 语言开发，包含编译器、调试器、烧录工具等，支持命令行或集成开发环境（如 Visual Studio Code 配合 Espressif IDF 插件）开发，插件提供代码导航、项目管理、调试等功能。我们推荐使用 VS Code 进行开发，具体配置过程可参考 ESP-IDF (VS Code) 开发环境搭建教程，教程中同时提供了相关示例程序供参考。
