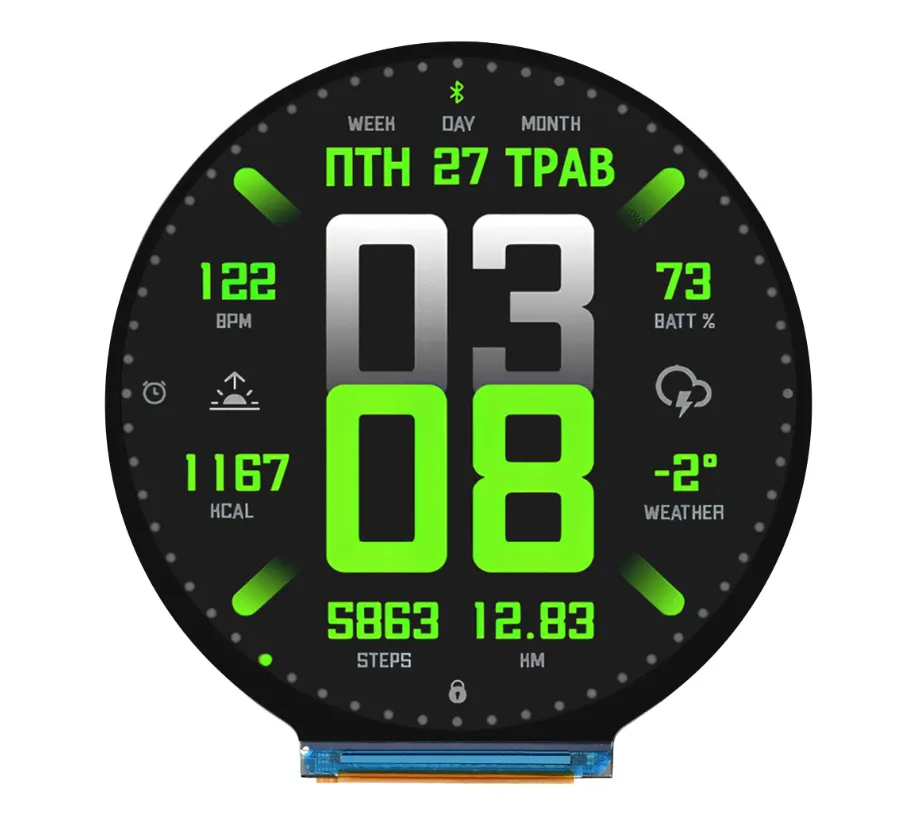

ESP32-S3-LCD-2.8C

ESP32-S3-LCD-2.8C

ESP32-S3-LCD-2.8C 是一款支持 2.4GHz Wi-Fi 和蓝牙 BLE 5 的微控制器开发板。集成大容量 Flash 和 PSRAM，板载 2.8 英寸圆形屏，可流畅运行 LVGL 等 GUI 界面程序；结合多种外设接口，可快速开发 ESP32-S3 的 HMI 等应用。

产品特性​

  • 搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
  • 支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5 (LE)，板载天线
  • 板载 512KB SRAM、384KB ROM、8MB PSRAM 及 16MB Flash
  • 板载 2.8 英寸圆形屏，480 × 480 分辨率
  • 引出 UART、I2C 以及部分 IO 接口，集成全速 USB 串口
  • 板载 QMI8658 六轴传感器、RTC 时钟传感器、Micro SD 卡座和电池充电管理模块等
  • 支持灵活时钟，多种电源模式等准确控制，实现多场景低功耗模式

板载资源​

ESP32-S3-LCD-2.8C 板载资源
  1. ESP32-S3R8 双核处理器，高达 240MHz 的运行频率
  2. QST 姿态传感器 QMI8658（六轴陀螺加速度计）
  3. TCA9554PWR GPIO 扩展芯片，已全部使用，未引出
  4. FSUSB42UMX UART 选择芯片： 连接 UART Type-C 时，禁用 4Pin UART，未连接 UART Type-C 时，启用 4Pin UART
  5. CH343P USB 转 UART，并板载自动下载电路，无需多余操作即可实现程序烧录
  6. 16MB Flash
  7. RTC 时钟芯片 PCF85063 RTC 时钟
  8. 电池充电管理芯片
  9. ME6217C33M5G 低压降 LDO，电流 (Max) 800mA
  10. USB Type-C 接口
  11. 系统电池接口 MX1.25 2PIN 连接器，可用于接入 3.7V 锂电池，支持充放电
  12. 12PIN 多功能接口
  13. IPEX 1 代座子 可通过拆焊电阻切换为使用外部天线
  14. Micro SD 卡座
  15. RTC 电池接口 接入可充电的 RTC 电池
  16. I2C 接口 内接其他芯片，仅允许外接 I2C 设备，不可映射为其他功能
  17. UART 接口 在连接 USB TO UART Type-C 接口时，该接口不可用
  18. USB TO UART Type-C 接口 可用于下载程序、调试和供电
  19. 蜂鸣器
  20. 充电指示灯 在连接系统电池时，充电为常亮，充满熄灭（未连接系统电池时，状态不定）
  21. 电源指示灯
  22. 电池供电控制开关
  23. RESET 按键
  24. BOOT 按键

接口说明​

在使用 ESP32-S3-LCD-2.8C 时，需要了解不同接口的说明

12PIN 杜邦线接口 引脚对照表（点击展开）
引脚丝印功能说明
GNDGND电源地
VBus5VUSB 供电
D-USB 差分线（GPIO19）USB 差分线或用做 GPIO
D+USB 差分线（GPIO20）USB 差分线或用做 GPIO
GNDGND电源地
3V33V3对外输出 3.3V
SCLSCL（GPIO7）I2C 时钟线，不可用作普通 GPIO
SDASDA（GPIO15）I2C 数据线，不可用作普通 GPIO
TXDTXD（GPIO43）UART 数据发送或用作普通 GPIO
RXDRXD（GPIO44）UART 数据接收或用作普通 GPIO
NCNC无引脚引出
IO0GPIO0空闲引脚引出
I2C 接口 引脚对照表（点击展开）
引脚丝印功能说明
GNDGND电源地
3V33V3对外输出 3.3V
SCLSCL（GPIO7）I2C 时钟线，不可用作普通 GPIO
SDASDA（GPIO15）I2C 数据线，不可用作普通 GPIO
UART 接口 引脚对照表（点击展开）
引脚丝印功能说明
GNDGND电源地
3V33V3对外输出 3.3V
TXDTXD（GPIO43）UART 数据发送或用作普通 GPIO
RXDRXD（GPIO44）UART 数据接收或用作普通 GPIO

产品尺寸​

ESP32-S3-LCD-2.8C 产品尺寸

开发方式​

ESP32-S3-LCD-2.8C 支持 Arduino IDE 和 ESP-IDF 两种开发框架，为开发者提供灵活的选择，您可以根据项目需求和个人偏好选择合适的开发工具。

两种开发方式各有优势，开发者可根据自身需求和技能水平选择。Arduino 简单易学、上手快，适合初学者和非专业人士；ESP-IDF 则提供更高级的开发工具和更强的控制能力，适合有专业背景或对性能要求较高的开发者，更适用于复杂项目开发。

  • Arduino IDE 是一款便捷灵活、易于上手的开源电子原型平台。无需太多基础知识，简单学习后即可快速开发。Arduino 拥有庞大的全球用户社区，提供海量开源代码、项目示例和教程，以及丰富的库资源，封装了复杂功能，让开发者能够快速实现各种功能。您可以参考 Arduino IDE 开发环境搭建教程 完成初始设置，教程中同时提供了相关示例程序供参考。

  • ESP-IDF 全称 Espressif IoT Development Framework，是乐鑫科技为 ESP 系列芯片推出的专业开发框架。它基于 C 语言开发，包含编译器、调试器、烧录工具等，支持命令行或集成开发环境（如 Visual Studio Code 配合 Espressif IDF 插件）开发，插件提供代码导航、项目管理、调试等功能。我们推荐使用 VS Code 进行开发，具体配置过程可参考 ESP-IDF (VS Code) 开发环境搭建教程，教程中同时提供了相关示例程序供参考。
