ESP-IDF
本章节包含以下部分,请按需阅读:
ESP-IDF 入门教程
初次接触 ESP32 ESP-IDF 开发,想要快速上手?我们为您准备了一套通用的 入门教程。
- 第0节 认识 ESP32
- 第1节 搭建环境
- 第2节 运行实例
- 第3节 创建项目
- 第4节 使用组件
- 第5节 调试程序
- 第6节 FreeRTOS
- 第7节 驱动外设
- 第8节 Wi-Fi 编程
- 第9节 BLE 编程
请注意:该教程使用 ESP32-S3-Zero 作为教学示例,所有硬件代码均基于其引脚布局。在动手实践前,建议您对照手中的开发板引脚图,确认引脚配置无误。
配置 ESP-IDF 开发环境
对于 ESP32-S3-ePaper-1.54 开发板,需要使用 ESP-IDF V5.5.0 以上版本。
以下内容以 Windows 系统为例,使用 VS Code + ESP-IDF 扩展 的方式进行开发。Mac/Linux 用户请参考 官方说明。
安装 ESP-IDF 开发环境
-
前往 ESP-IDF Installation Manager 下载 ESP-IDF 安装管理器。这是乐鑫最新推出的跨平台安装工具,下文将演示如何使用其离线安装功能。
在页面中点击 Offline Installer 标签,然后在筛选栏中选择 Windows 操作系统和你要安装的版本。

确认选择无误后,点击下载按钮。浏览器将自动同时下载两个文件:一个是 ESP-IDF 离线整合包(.zst),另一个是 ESP-IDF 安装器(.exe)。

请耐心等待两个文件下载完成。
-
下载完成后,双击运行 ESP-IDF 安装器(eim-gui-windows-x64.exe)。
启动后,可在右上角将界面语言切换为中文。

安装工具会自动检测同一目录下是否存在离线整合包。点击 从存档安装。

接下来,选择安装路径。建议使用默认路径;若需自定义,请确保路径中不包含中文或空格。确认无误后,点击 开始安装。

-
当看到如下界面时,表示 ESP-IDF 已安装成功。

-
建议同时安装驱动程序。点击 完成安装,然后点击 安装驱动程序。

安装 Visual Studio Code 与 ESP-IDF 扩展
-
下载并安装 Visual Studio Code。
-
安装时建议勾选 通过 Code 打开操作添加到 Windows 资源管理器文件上下文菜单,以便快速打开项目文件夹。
-
在 VS Code 中,点击侧边活动栏中的
扩展图标(或使用快捷键 Ctrl + Shift + X)打开 扩展 视图。
-
在搜索框中输入 ESP-IDF,找到 ESP-IDF 扩展并点击安装。

-
当 ESP-IDF 扩展版本 ≥ 2.0 时,扩展会自动检测并识别上述步骤中安装的 ESP-IDF 环境,无需手动配置。
示例程序
ESP-IDF 示例程序位于 示例程序包 的 ESP-IDF 目录中。
| 示例程序 | 基础例程说明 | 依赖库 |
|---|---|---|
| 01_ADC_Test | 获取锂电池的电压值 | - |
| 02_I2C_PCF85063 | 打印 RTC 芯片的实时时间 | SensorLib |
| 03_I2C_STHC3 | 获取温湿度传感器的数据 | - |
| 04_SD_Card | 加载显示 SD 卡的信息 | - |
| 05_WIFI_AP | 设置为 AP 模式,可获取接入设备的 IP 地址 | - |
| 06_WIFI_STA | 设置为 STA 模式,可接入 WiFi 获取 IP 地址 | - |
| 07_BATT_PWR_Test | 单独使用锂电池供电时,通过 PWR 按键控制电源 | - |
| 08_Audio_Test | 扬声器播放麦克风录到的声音 | LVGL V8.3.11 |
| 09_LVGL_V8_Test | LVGLV8 例程 | LVGL V8.3.11 |
| 10_LVGL_V9_Test | LVGLV9 例程 | LVGL V9.3.0 |
| 11_FactoryProgram | 综合示例 | LVGL V8.3.11 |
| 12_RTC_Sleep_Test | 低功耗模式下实现 RTC 唤醒 | LVGL V8.3.11 |
01_ADC_Test
【程序说明】
- 通过 GPIO 连接的模拟量电压经过 ADC 转换成数字量,然后通过计算得到实际的锂电池电压,并打印到终端。
【硬件连接】
- 使用 USB 线把板子接入电脑
【代码分析】
Adc_PortInit(void):初始化 ADC1,包括创建 ADC 单次触发单元并配置 ADC1 的通道 3。float Adc_GetBatteryVoltage(int *data):读取 ADC1 通道 3 的值,返回实际的电压值。uint8_t Adc_GetBatteryLevel(void):返回电池的百分比。void Adc_LoopTask(void *arg):创建一个 ADC 任务,该任务每隔 1 秒读取一次 ADC 的值并打印到串口。
【运行效果】
-
程序编译下载完成,打开串口监控可以看到打印输出的 ADC 的值和电压,如下图所示:

02_I2C_PCF85063
【程序说明】
- 通过 I2C 协议,分别对 PCF85063 芯片进行初始化、设置时间、间隔读取时间,然后打印到终端。
【硬件连接】
- 使用 USB 线把板子接入电脑
【代码分析】
void i2c_rtc_loop_task(void *arg):创建一个 RTC 任务来实现 RTC 功能,每隔 1 秒读取一次 RTC 芯片的时钟,然后输出到终端。
【运行效果】
-
程序编译下载完成,打开串口监控可以看到打印输出的 RTC 时间,如下图所示:

03_I2C_STHC3
【程序说明】
- 通过 I2C 协议,分别对 STHC3 芯片进行初始化、读取温湿度数据,然后打印到终端。
【硬件连接】
- 使用 USB 线把板子接入电脑
【代码分析】
void i2c_SHTC3_loop_task(void *arg):创建一个 SHTC3 传感器任务,定时获取温湿度。
【运行效果】
-

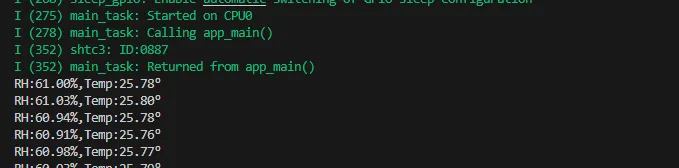

打开串口监控,可以看到打印输出的温湿度数据,如下图所示:

04_SD_Card
【程序说明】
- 通过 SDMMC 方式驱动 SD 卡,成功挂载之后把 SD 卡信息打印到终端。
【硬件连接】
- 上电之前先给板子装上 FatFs 格式的 SD 卡
【代码分析】
sdcard_init(void):使用1线SDMMC方式初始化SD卡。sdcard_loop_task(void *arg):测试 SD 卡读写功能的任务,需要取消#define sdcard_write_Test宏定义的注释。
【运行效果】
-
点击串口监控设备,可以看到输出的SD卡的信息,practical_size是SD卡的实际容量,如下图所示:

05_WIFI_AP
【程序说明】
- 该示例可将开发板设置为热点,允许手机或其他处于 STA 模式的设备连接到开发板。
【硬件连接】
- 使用 USB 线把板子接入电脑
【代码分析】
- 在
softap_example_main.c文件找到 SSID 和 PASSWORD,然后手机或其他处于 STA 模式的设备即可使用该 SSID 和 PASSWORD 连接到开发板。#define EXAMPLE_ESP_WIFI_SSID "waveshare_esp32"
#define EXAMPLE_ESP_WIFI_PASSWORD "wav123456"
【运行效果】
-
烧录完程序,打开串口终端,如果设备连接成功热点之后,会输出该设备的 MAC 地址和 IP 地址,如图:

06_WIFI_STA
【程序说明】
- 该示例可将开发板配置为 STA 设备,以连接路由器,从而接入系统网络。
【硬件连接】
- 使用 USB 线把板子接入电脑
【代码分析】
- 在
esp_wifi_bsp.c文件找到 ssid 和 password ,然后将其修改为当前环境中可用路由器的 SSID 和 Password 。wifi_config_t wifi_config = {
.sta = {
.ssid = "PDCN",
.password = "1234567890",
},
};
【运行效果】
-
烧录完程序,打开串口终端,如果设备连接成功热点之后,会输出所获取的 IP 地址,如图:

07_BATT_PWR_Test
【程序说明】
- 使用锂电池供电的情况下,演示如何通过 PWR 按键控制系统的电源。
【硬件连接】
- 使用 USB 线把板子接入电脑
【代码分析】
setup_ui(lv_ui *ui):初始化ui界面,使得控制可视化。user_button_init():初始化按键以及各类触发事件。example_button_pwr_task(void* parmeter):等待按键事件触发的任务。
【运行效果】
-
程序烧录完成后,断开 USB 供电,接入锂电池,通过长按 PWR 按键进行开机,如图:
提示- 长按 PWR 按键,等待屏幕显示 "ON" ,表示启动成功,松开按键即可
- 再次长按 PWR 按键,等待屏幕显示 "OFF" ,表示电源关闭成功,松开按键即可
08_Audio_Test
【程序说明】
- 演示如何获取麦克风的数据,然后再通过扬声器播放。
【硬件连接】
- 使用 USB 线把板子接入电脑
【代码分析】
i2c_master_Init():初始化 I2C 总线 。user_ui_init():初始化全局 ui 。user_button_init():初始化 audio 接口。
【运行效果】
-
程序烧录完成后,如图:
提示- 双击 BOOT 按键即可进入录音模式,对着 MIC 说话,3 秒后自动结束
- 单击 BOOT 按键,播放刚刚录的声音
- 双击 PWR 按键,可以播放一段音乐
- 单击 PWR 按键,可以打断音乐播放
09_LVGL_V8_Test
【程序说明】
- 通过移植LVGL V8,帮助用户快速实现 UI 界面设计。
【硬件连接】
- 使用 USB 线把板子接入电脑
【代码分析】
void loop_lvgl_img(void *arg):创建 img 组件任务,间隔 5s 切换一次图片。void led_test_task(void *arg):led 闪烁任务。
【运行效果】
-

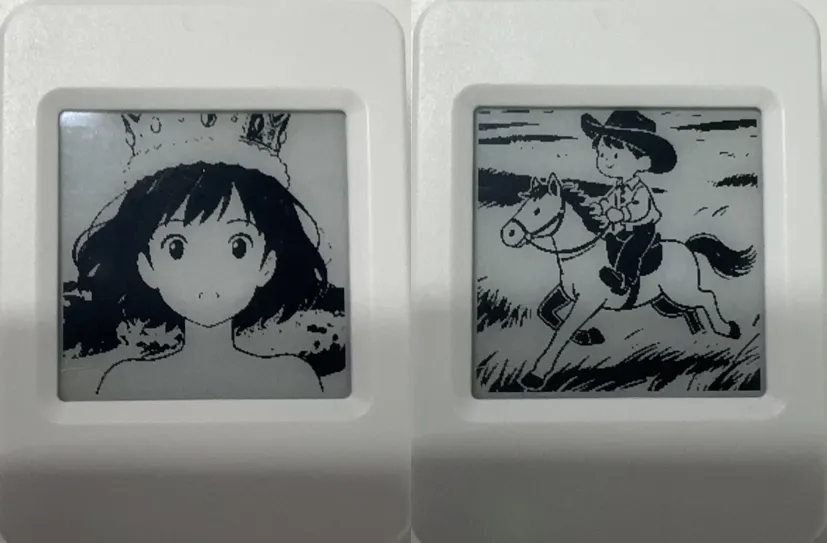

程序烧录完成后,设备的运行效果如下:

10_LVGL_V9_Test
【程序说明】
- 通过移植LVGL V9,帮助用户快速实现 UI 界面设计。
【硬件连接】
- 使用 USB 线把板子接入电脑
【代码分析】
void loop_lvgl_img(void *arg):创建 img 组件任务,间隔 5s 切换一次图片。void led_test_task(void *arg):led 闪烁任务。
【运行效果】
-
程序烧录完成后,设备的运行效果如下:

11_FactoryProgram
【程序说明】
- 综合性工程,简单测试板载硬件功能,也可以直接使用我们提供的 BIN 固件烧录。
【硬件连接】
- 使用 USB 线把板子接入电脑
【代码分析】
board_div.VBAT_POWER_ON(); //打开VBAT 供电使能
board_div.POWEER_EPD_ON(); //打开EPD 供电使能
board_div.POWEER_Audio_ON(); //打开Audio 供电使能
i2c_master_Init(); //初始化I2C 总线
/*epaper init*/
custom_lcd_spi_t driver_config = {};
driver_config.cs = EPD_CS_PIN;
driver_config.dc = EPD_DC_PIN;
driver_config.rst = EPD_RST_PIN;
driver_config.busy = EPD_BUSY_PIN;
driver_config.mosi = EPD_MOSI_PIN;
driver_config.scl = EPD_SCK_PIN;
driver_config.spi_host = EPD_SPI_NUM;
driver_config.buffer_len = 5000;
driver = new epaper_driver_display(EPD_WIDTH,EPD_HEIGHT,driver_config); //创建ePaper 驱动对象
driver->EPD_Init(); //初始化ePaper 驱动
driver->EPD_Clear();//清除显示内容
driver->EPD_DisplayPartBaseImage();//显示基础图像
driver->EPD_Init_Partial(); //初始化ePaper 驱动(局部刷新模式)
rtc_dev = new i2c_equipment(); //创建I2C 设备对象(RTC)
rtc_dev->set_rtcTime(2025,8,27,8,0,0); //设置RTC 时间为:2025/08/27 08:00:00
shtc3_dev = new i2c_equipment_shtc3(); //创建I2C 设备对象(SHTC3)
【运行效果】
-

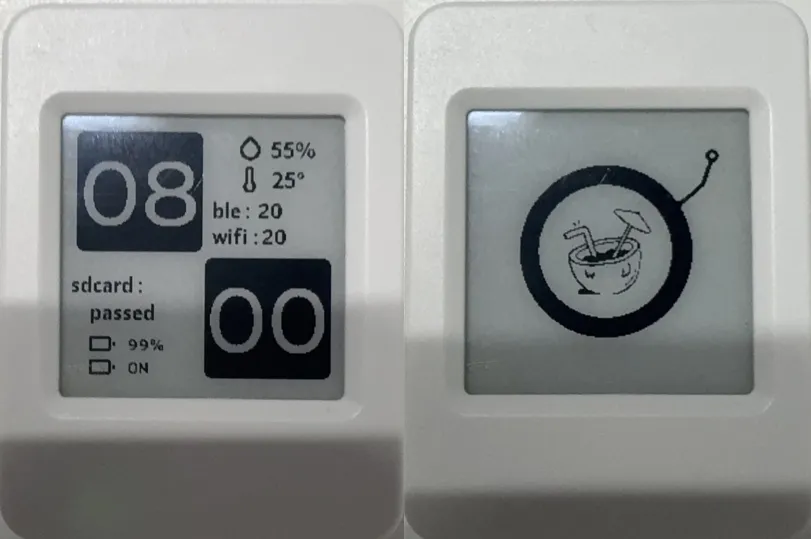

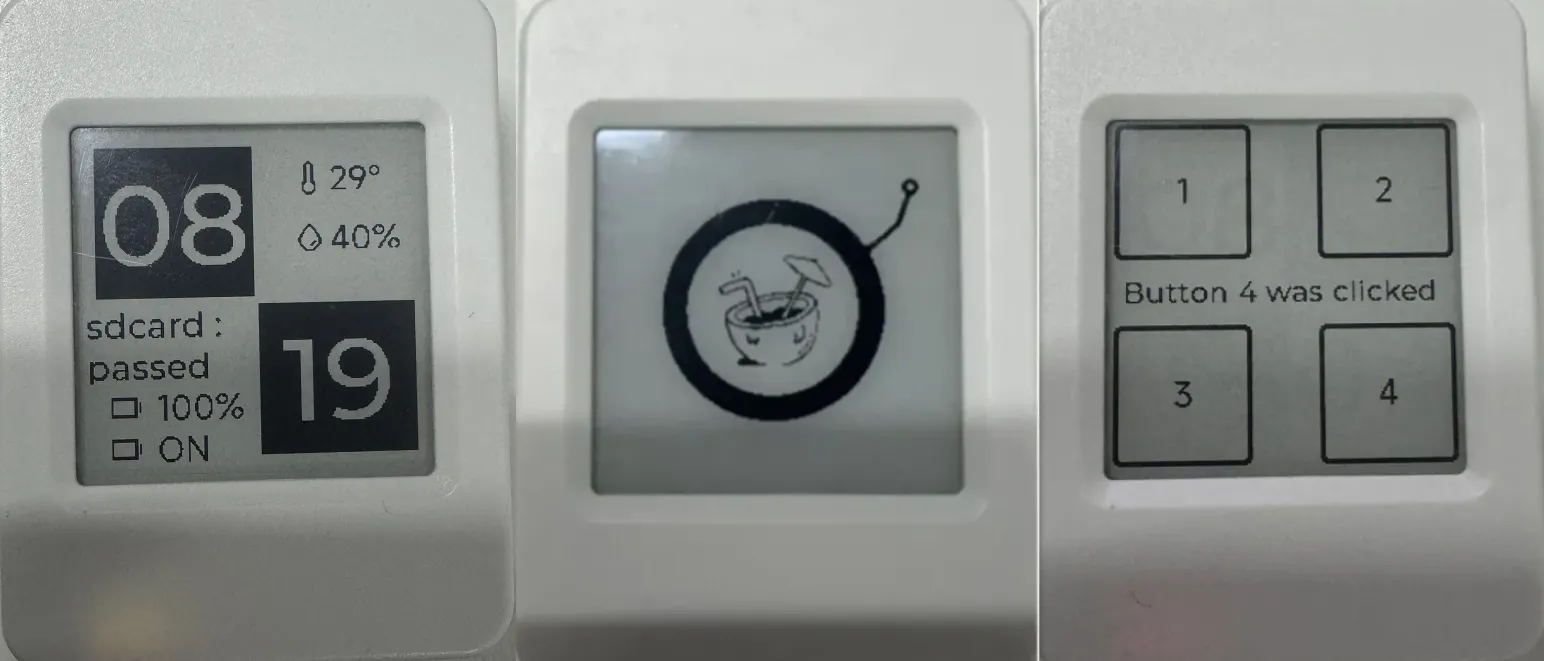

程序烧录完成后,设备的运行效果如下:
提示- 可以通过主界面,判断板载的硬件是否正常工作
- 单击 PWR 可跳转至音乐界面,想查看相关设置,可以查看源码
12_RTC_Sleep_Test
【程序说明】
- 低功耗模式下,实现 RTC 唤醒。
【硬件连接】
- 使用 USB 线把板子接入电脑
【代码分析】
void set_rtcAlarmSec(int sec):设置 RTC 秒定时(绝对时间)。void set_rtcAlarmMinute(int min):设置 RTC 分定时(绝对时间)。void set_rtcAlarmHour(int hour):设置 RTC 小时定时(绝对时间)。void set_rtcAlarmDay(int day):设置 RTC 天定时(绝对时间)。
【运行效果】
-
程序烧录完成后,设备的运行效果如下:
提示- 初始设定RTC的时间是:2025/08/08 08:00:00,秒定时时间是30秒(这个是绝对时间,比如:08:00:30、08:01:30、08:02:30)
- 唤醒之后,读取RTC的值,进入低功耗,等待RTC唤醒
- 低功耗模式下,单击PWR可关机,长按BOOT按键可重新设置RTC时间:2025/08/08 08:00:00
