ESP32-S3-Touch-LCD-1.85C

版本兼容性说明

温馨提示：ESP32-S3-Touch-LCD-1.85C V1 版本已停产，自 2026 年 1 月 30 号之后切换为 V2 版本出货

ESP32-S3-Touch-LCD-1.85C-BOX

ESP32-S3-Touch-LCD-1.85C （基础版本） 和 ESP32-S3-Touch-LCD-1.85C-BOX （带音箱+外配电池版） 是一款支持 2.4GHz Wi-Fi 和蓝牙 BLE 5 的微控制器开发板。集成大容量 Flash 和 PSRAM，板载 1.85 英寸圆形触控屏，可流畅运行 LVGL 等 GUI 界面程序；结合多种外设接口，可快速开发 ESP32-S3 的 HMI 等应用。

产品特性​

  • 搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240 MHz
  • 支持 2.4 GHz Wi-Fi (802.11 b/g/n) 和 Bluetooth 5(LE)，板载天线
  • 内置 512KB SRAM 和 384KB ROM，16MB Flash 和 8MB PSRAM
  • 板载 1.85 英寸 LCD 屏，360×360 分辨率，262K 彩色
  • 支持 I2C 接口控制触摸，支持中断
  • 引出 UART、I2C 以及部分 IO 接口
  • 板载音频解码芯片、MIC、RTC 时钟传感器、Micro SD 卡座和电池充电管理模块等资源
  • 支持灵活时钟，多种电源模式等准确控制，实现多场景低功耗模式

版本说明​

版本判断​

  • 通过出厂固件判断（V2 版本带 Rev2.0 标识）
ESP32-S3-Touch-LCD-1.85C V1
ESP32-S3-Touch-LCD-1.85C V2
  • 通过 PCB 丝印判断（V2 版本带 Rev2.0 丝印）

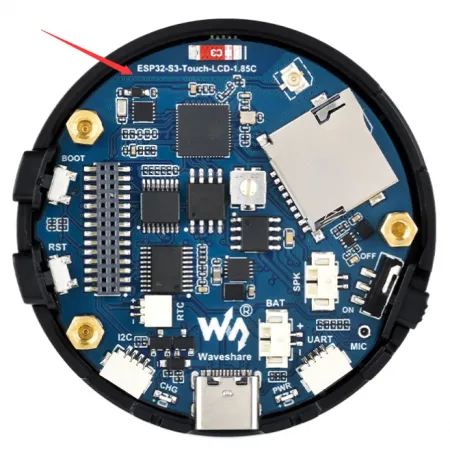

ESP32-S3-Touch-LCD-1.85C V1

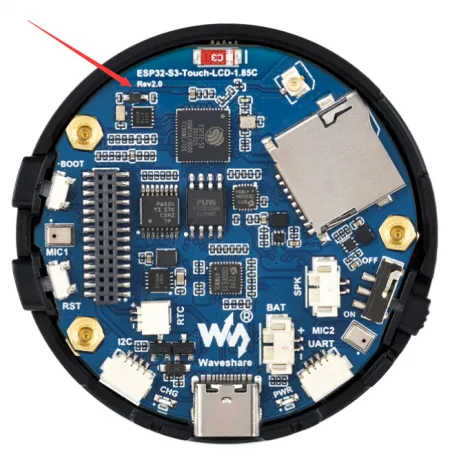

ESP32-S3-Touch-LCD-1.85C V2

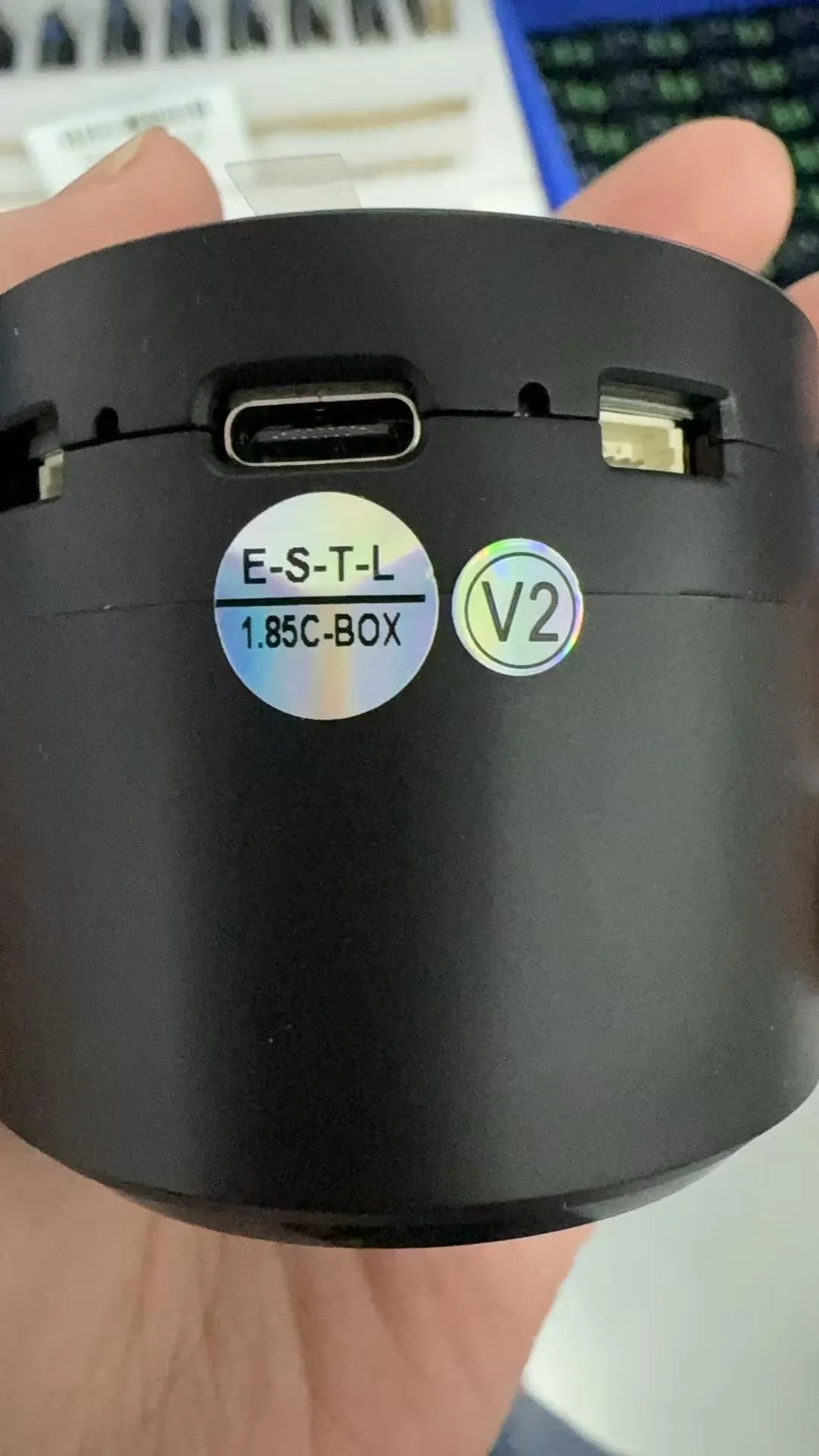

  • 外壳 QC 标识（V2 版本贴 V2 标签）
ESP32-S3-Touch-LCD-1.85C V2

硬件差异​

元器件V1V2
音频解码器PCM5101APWRES8311
功放NS8002NS4150B
音频编码器无ES7210
麦克风MEMS 数字麦克风模拟麦克风
差异对比不支持回声消除，单声道录音双麦克风带回声消除电路，支持播放中打断，双声道录音，收音效果更好

引脚差异​

GPIOV1V2
GPIO2MIC_WSI2S_MCLK
GPIO10NC（无功能）SCL（I2C 时钟线）
GPIO11NC（无功能）SDA（I2C 数据线）
GPIO15MIC_SCKPA_CTRL（功放控制）
GPIO38I2S_LRCKI2S_LRCK
GPIO39MIC_SDMIC_SD
GPIO47I2S_DINI2S_DIN
GPIO48I2S_BCKI2S_BCK

资源简介​

Version V1.0​

ESP32-S3-Touch-LCD-1.85C V1 资源简介

  1. ESP32-S3R8 双核处理器，高达 240MHz 的运行频率

  2. 16MB Flash

  3. TCA9554PWR GPIO 扩展芯片

  4. RTC 时钟芯片 PCF85063 RTC 时钟

  5. 功放芯片

  6. PCM5101 音频解码芯片

  7. 电池充电管理芯片

  8. MP1605GTF-Z 电源模块，支持高达 3.3V 2A 输出

  9. 音量调节旋钮

  10. Micro SD 卡槽

  11. IPEX 1 代座子 可通过拆焊电阻切换为使用外部天线

  12. 贴片陶瓷天线

  13. 系统电池开关

  14. 喇叭接口 配套 4Ω 5W 喇叭 （仅带音箱版本）

  15. 麦克风

  16. 系统电池接口 MX1.25 2PIN 连接器，可用于接入 3.7V 锂电池，支持充放电

  17. UART 接口

  18. 电源指示灯

  19. USB Type-C 接口

  20. 充电指示灯 在连接系统电池时，充电为常亮，充满熄灭（未连接系统电池时，状态不定）

  21. I2C 接口 内接其他芯片，仅允许外接 I2C 设备，不可映射为其他功能

  22. RTC 电池接口 接入可充电的 RTC 电池

  23. 1.27mm 排座接口 预留 28PIN 排座接口，引出 GPIO 等功能引脚

  24. RESET 按键

  25. BOOT 按键

Version V2.0​

ESP32-S3-Touch-LCD-1.85C V2 资源简介

  1. ESP32-S3R8 双核处理器，高达 240MHz 的运行频率

  2. 16MB Flash

  3. TCA9554PWR GPIO 扩展芯片

  4. RTC 时钟芯片 PCF85063 RTC 时钟

  5. 功放芯片

  6. ES8311 音频解码芯片

  7. 电池充电管理芯片

  8. MP1605GTF-Z 电源模块，支持高达 3.3V 2A 输出

  9. ES7210 音频编码芯片

  10. Micro SD 卡槽

  11. IPEX 1 代座子 可通过拆焊电阻切换为使用外部天线

  12. 贴片陶瓷天线

  13. 系统电池开关

  14. 喇叭接口 配套 4Ω 5W 喇叭 （仅带音箱版本）

  15. 双麦克风

  16. 系统电池接口 MX1.25 2PIN 连接器，可用于接入 3.7V 锂电池，支持充放电

  17. UART 接口

  18. 电源指示灯

  19. USB Type-C 接口

  20. 充电指示灯 在连接系统电池时，充电为常亮，充满熄灭（未连接系统电池时，状态不定）

  21. I2C 接口 内接其他芯片，仅允许外接 I2C 设备，不可映射为其他功能

  22. RTC 电池接口 接入可充电的 RTC 电池

  23. 1.27mm 排座接口 预留 28PIN 排座接口，引出 GPIO 等功能引脚

  24. RESET 按键

  25. BOOT 按键

接口介绍​

ESP32-S3-Touch-LCD-1.85 资源简介

  • I2C 接口
    引脚丝印功能说明
    GNDGND电源地
    3V33V3对外输出 3.3V
    SCLSCL（GPIO10）I2C 时钟线，不可用作普通 GPIO
    SDASDA（GPIO11）I2C 数据线，不可用作普通 GPIO
  • UART 接口
    引脚丝印功能说明
    GNDGND电源地
    3V33V3对外输出 3.3V
    TXDTXD（GPIO43）UART 数据发送或用作普通 GPIO
    RXDRXD（GPIO44）UART 数据接收或用作普通 GPIO
  • USB 接口
    引脚丝印功能说明
    5V5V对外输出 5V
    GNDGND电源地
    DNDN（GPIO19）用于 USB 通信或用作普通 GPIO，用作普通 IO
    则每次烧录程序前都需进入下载模式
    DPDP（GPIO20）用于 USB 通信或用作普通 GPIO，用作普通 IO
    则每次烧录程序前都需进入下载模式

产品尺寸​

ESP32-S3-Touch-LCD-1.85-introduction-03

开发方式​

ESP32-S3-Touch-LCD-1.85 支持 Arduino IDE 和 ESP-IDF 两种开发框架，为开发者提供灵活的选择，您可以根据项目需求和个人偏好选择合适的开发工具。

两种开发方式各有优势，开发者可根据自身需求和技能水平选择。Arduino 简单易学、上手快，适合初学者和非专业人士；ESP-IDF 则提供更高级的开发工具和更强的控制能力，适合有专业背景或对性能要求较高的开发者，更适用于复杂项目开发。

  • Arduino IDE 是一款便捷灵活、易于上手的开源电子原型平台。无需太多基础知识，简单学习后即可快速开发。Arduino 拥有庞大的全球用户社区，提供海量开源代码、项目示例和教程，以及丰富的库资源，封装了复杂功能，让开发者能够快速实现各种功能。您可以参考 Arduino IDE 开发环境搭建教程 完成初始设置，教程中同时提供了相关示例程序供参考。

  • ESP-IDF 全称 Espressif IoT Development Framework，是乐鑫科技为 ESP 系列芯片推出的专业开发框架。它基于 C 语言开发，包含编译器、调试器、烧录工具等，支持命令行或集成开发环境（如 Visual Studio Code 配合 Espressif IDF 插件）开发，插件提供代码导航、项目管理、调试等功能。我们推荐使用 VS Code 进行开发，具体配置过程可参考 ESP-IDF (VS Code) 开发环境搭建教程，教程中同时提供了相关示例程序供参考。

最后由 ggc 于 更新
