ESP-IDF

本章节包含以下部分，请按需阅读：

ESP-IDF 入门教程
配置 ESP-IDF 开发环境
示例程序

ESP-IDF 入门教程

初次接触 ESP32 ESP-IDF 开发，想要快速上手？我们为您准备了一套通用的 入门教程。

请注意：该教程使用 ESP32-S3-Zero 作为教学示例，所有硬件代码均基于其引脚布局。在动手实践前，建议您对照手中的开发板引脚图，确认引脚配置无误。

配置 ESP-IDF 开发环境

信息

对于 ESP32-S3-Touch-LCD-1.47 开发板，需要使用 ESP-IDF V5.5.0 以上版本。

备注

以下内容以 Windows 系统为例，使用 VS Code + ESP-IDF 扩展 的方式进行开发。Mac/Linux 用户请参考 官方说明。

安装 ESP-IDF 开发环境

前往 ESP-IDF Installation Manager 下载 ESP-IDF 安装管理器。这是乐鑫最新推出的跨平台安装工具，下文将演示如何使用其离线安装功能。

在页面中点击 Offline Installer 标签，然后在筛选栏中选择 Windows 操作系统和你要安装的版本。

确认选择无误后，点击下载按钮。浏览器将自动同时下载两个文件：一个是 ESP-IDF 离线整合包(.zst)，另一个是 ESP-IDF 安装器(.exe)。

请耐心等待两个文件下载完成。
下载完成后，双击运行 ESP-IDF 安装器(eim-gui-windows-x64.exe)。

启动后，可在右上角将界面语言切换为中文。

安装工具会自动检测同一目录下是否存在离线整合包。点击 从存档安装。

接下来，选择安装路径。建议使用默认路径；若需自定义，请确保路径中不包含中文或空格。确认无误后，点击 开始安装。
当看到如下界面时，表示 ESP-IDF 已安装成功。
建议同时安装驱动程序。点击 完成安装，然后点击 安装驱动程序。

安装 Visual Studio Code 与 ESP-IDF 扩展

下载并安装 Visual Studio Code。
安装时建议勾选 通过 Code 打开操作添加到 Windows 资源管理器文件上下文菜单,以便快速打开项目文件夹。
在 VS Code 中,点击侧边活动栏中的扩展图标(或使用快捷键 Ctrl + Shift + X)打开扩展视图。
在搜索框中输入 ESP-IDF,找到 ESP-IDF 扩展并点击安装。
当 ESP-IDF 扩展版本 ≥ 2.0 时,扩展会自动检测并识别上述步骤中安装的 ESP-IDF 环境,无需手动配置。

示例程序

ESP-IDF 示例程序位于示例程序包的 ESP-IDF 目录中。

示例程序	基础例程说明	依赖库
01_factory	综合测试程序	-
02_sd_card_test	测试 SD 卡读写	-
03_lvgl_example	lvgl 示例程序	-
04_lvgl_image	使用 lvgl 库显示图片	SensorLib
05_lvgl_sd_image	使用 lvgl 库显示 SD 卡的图片	-

01_factory

【程序说明】

本示例测试 ESP32-S3-Touch-LCD-1.47 板载模块的功能，屏幕上将显示各个模块的信息，用户可以通过触摸屏左右滑动进行页面切换

【硬件连接】

将板子接入电脑
将 Micro SD 卡插入卡槽

【代码分析】

外设初始化

i2c_bus_handle = bsp_i2c_init();
bsp_battery_init();
bsp_wifi_init("WSTEST", "waveshare0755");
bsp_display_init(&io_handle, &panel_handle, EXAMPLE_LCD_H_RES * EXAMPLE_LCD_DRAW_BUFF_HEIGHT);
bsp_touch_init(&touch_handle, i2c_bus_handle, EXAMPLE_LCD_H_RES, EXAMPLE_LCD_V_RES, EXAMPLE_DISPLAY_ROTATION);
bsp_sdcard_init();
ESP_ERROR_CHECK(app_lvgl_init());
lv_fs_fatfs_init();

bsp_display_brightness_init();
bsp_display_set_brightness(100);

LVGL 图形库配置

if (lvgl_port_lock(0))
{
    lvgl_ui_init();
    lvgl_port_unlock();
}

【运行效果】

烧录完程序，打开串口终端，如果设备连接成功热点之后，会输出所获取的 IP 地址，如图：

2_sd_card_test

【程序说明】

本示例演示了 ESP32-S3-Touch-LCD-1.47 测试 SD 卡的读写功能

【硬件连接】

将板子接入电脑
将 Micro SD 卡插入卡槽（SD 卡需要格式化为 FAT32 ）

【代码分析】

SD 卡初始化，并挂载

sdmmc_slot_config_t slot_config = SDMMC_SLOT_CONFIG_DEFAULT();
#if EXAMPLE_IS_UHS1
    slot_config.flags |= SDMMC_SLOT_FLAG_UHS1;
#endif

    // Set bus width to use:
#ifdef CONFIG_EXAMPLE_SDMMC_BUS_WIDTH_4
    slot_config.width = 4;
#else
    slot_config.width = 1;
#endif

    // On chips where the GPIOs used for SD card can be configured, set them in
    // the slot_config structure:
#ifdef CONFIG_SOC_SDMMC_USE_GPIO_MATRIX
    slot_config.clk = CONFIG_EXAMPLE_PIN_CLK;
    slot_config.cmd = CONFIG_EXAMPLE_PIN_CMD;
    slot_config.d0 = CONFIG_EXAMPLE_PIN_D0;
#ifdef CONFIG_EXAMPLE_SDMMC_BUS_WIDTH_4
    slot_config.d1 = CONFIG_EXAMPLE_PIN_D1;
    slot_config.d2 = CONFIG_EXAMPLE_PIN_D2;
    slot_config.d3 = CONFIG_EXAMPLE_PIN_D3;
#endif  // CONFIG_EXAMPLE_SDMMC_BUS_WIDTH_4
#endif  // CONFIG_SOC_SDMMC_USE_GPIO_MATRIX

    // Enable internal pullups on enabled pins. The internal pullups
    // are insufficient however, please make sure 10k external pullups are
    // connected on the bus. This is for debug / example purpose only.
    slot_config.flags |= SDMMC_SLOT_FLAG_INTERNAL_PULLUP;

    ESP_LOGI(TAG, "Mounting filesystem");
    ret = esp_vfs_fat_sdmmc_mount(mount_point, &host, &slot_config, &mount_config, &card);

【运行效果】

烧录完程序，打开串口终端，如果设备连接成功热点之后，会输出所获取的 IP 地址，如图：

03_lvgl_example

【程序说明】

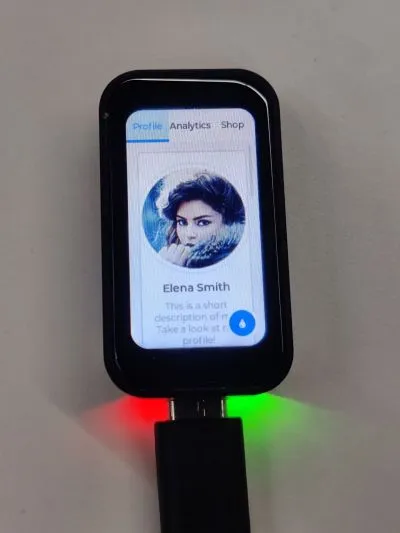

本示例演示了 ESP32-S3-Touch-LCD-1.47 运行 lvgl 示例程序

【硬件连接】

将板子接入电脑

【代码分析】

SD 卡初始化，并挂载

// lv_demo_benchmark();
// lv_demo_music();
lv_demo_widgets();
lvgl_port_unlock();

【运行效果】

04_lvgl_image

【程序说明】

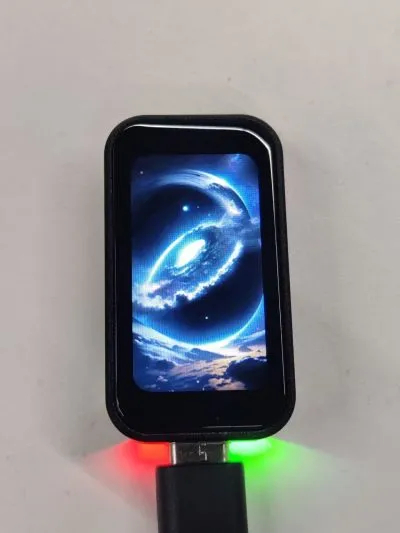

本示例演示了 ESP32-S3-Touch-LCD-1.47 运行 lvgl 显示图片。

【硬件连接】

将板子接入电脑

【准备工作】

打开 lvgl 图片转换网站
导入图片 images/image_1.jpg 并转换，会生成 image_1.c 文件

将 image_1.c 拷贝到 main 文件夹内
main文件夹的 CMakeLists.txt 添加 image_1.c

idf_component_register(SRCS "main.c" "image_1.c"INCLUDE_DIRS ".")

【代码分析】

在 main.c 加入以下代码，声明图片
```
LV_IMG_DECLARE(image_1);
```
设置要显示的图片
```
lv_img_set_src(img, &image_1);
```

【运行效果】

05_lvgl_sd_image

【程序说明】

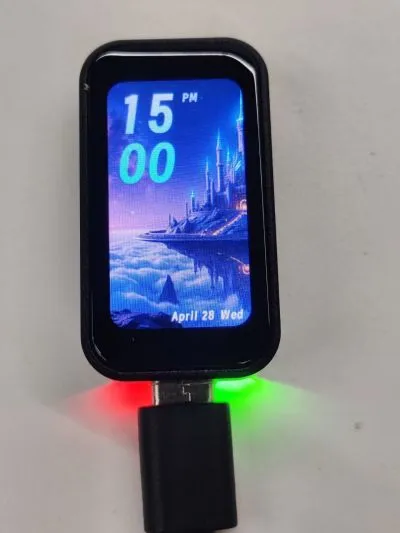

本示例演示 ESP32-S3-Touch-LCD-1.47 使用 lvgl 显示 SD 卡的图片，支持 jpg、bmp、png、bin 等格式的图片。

【硬件连接】

将板子接入电脑
将 Micro SD 卡插入卡槽

【硬件连接】

将 SD 卡插入电脑
把本工程下 images 文件夹拷贝到 SD 卡的根目录
将 SD 卡插入 ESP32-S3-Touch-LCD-1.47

【运行效果】
