Arduino 开发

本章节包含以下部分，请按需阅读：

Arduino 入门教程
配置开发环境
示例程序

Arduino 入门教程

初次接触 Arduino ESP32 开发，想要快速上手？我们为您准备了一套通用的 入门教程。

请注意：该教程使用 ESP32-S3-Zero 作为教学示例，所有硬件代码均基于其引脚布局。在动手实践前，建议您对照手中的开发板引脚图，确认引脚配置无误。

配置开发环境

1. 安装和配置 Arduino IDE

请参考 安装和配置 Arduino IDE 教程 下载安装 Arduino IDE 并添加 ESP32 支持。

2. 安装库

要运行示例，需要安装对应的库。示例代码使用 GFX Library for Arduino 库驱动 ST7789V2 显示屏，并使用 Arduino_DriveBus 库驱动 CST816T 触摸芯片。

可从此链接下载 ESP32-S3-Touch-LCD-1.83 开发板的示例程序包。包内的 Arduino\libraries 目录已包含本教程所需的全部库文件。

库或文件名称	说明	版本	安装方式
Arduino_DriveBus	CST816 触摸芯片驱动库	v1.0.1	“离线”安装
GFX Library for Arduino	ST7789 显示驱动图形库	v1.4.9	可“在线”或“离线”安装
SensorLib	PCF85063、QMI8658 传感器驱动库	v0.1.6	可“在线”或“离线”安装
lvgl	LVGL 图形库	v8.4.0	“在线”安装后需复制 demos 文件夹至 src，建议使用“离线”安装
Mylibrary	开发板引脚宏定义	——	“离线”安装
lv_conf.h	LVGL 配置文件	——	“离线”安装

版本兼容性说明

LVGL 及其驱动库的版本之间存在较强的依赖关系。例如，为 LVGL v8 编写的驱动可能不兼容 LVGL v9。为确保示例能够稳定复现，推荐使用上表列出的特定版本。混合使用不同版本的库可能导致编译失败或运行时异常。

安装步骤：

解压已下载的示例程序包。
将其 Arduino\libraries 目录下的所有文件夹（Arduino_DriveBus、GFX_Library_for_Arduino 等）复制到 Arduino 的库文件夹中。

信息
Arduino 库文件夹的路径通常是：c:\Users\<用户名>\Documents\Arduino\libraries。
也可以在 Arduino IDE 中通过 文件 > 首选项，查看“项目文件夹位置”来定位。库文件夹就是此路径下的 libraries 文件夹。
其他安装方式请参考：Arduino 库管理教程。

3. 其他提示

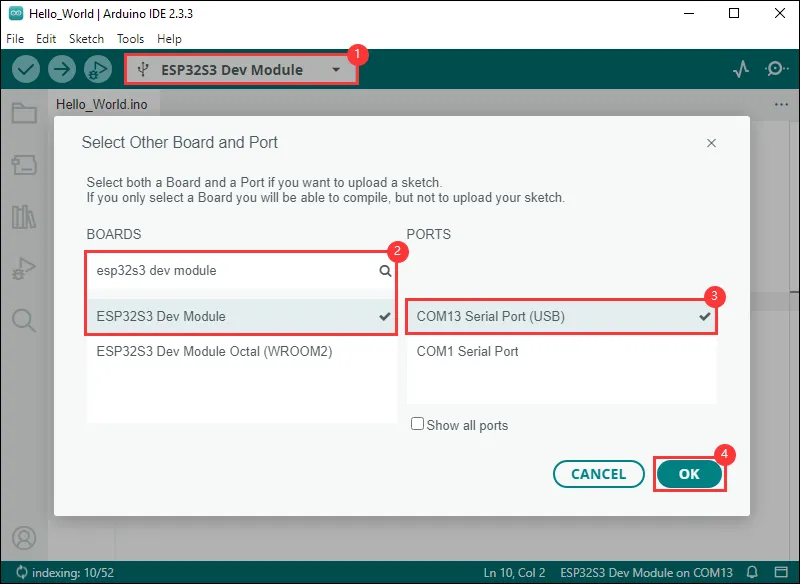

ESP32-S3-Touch-LCD-1.83 支持在 Arduino IDE 中直接选择型号。
ESP32-S3-Touch-LCD-1.83 使用 ESP32-S3 原生 USB 接口，而非 UART 转 USB。对于串口通信：
- printf() 函数可直接使用；
- 若要使用 Serial.println() 函数，需要额外配置：在 IDE 工具菜单中启用"USB CDC On Boot"选项，或在代码中声明 HWCDC 对象处理 USB 串口通信。

  备注

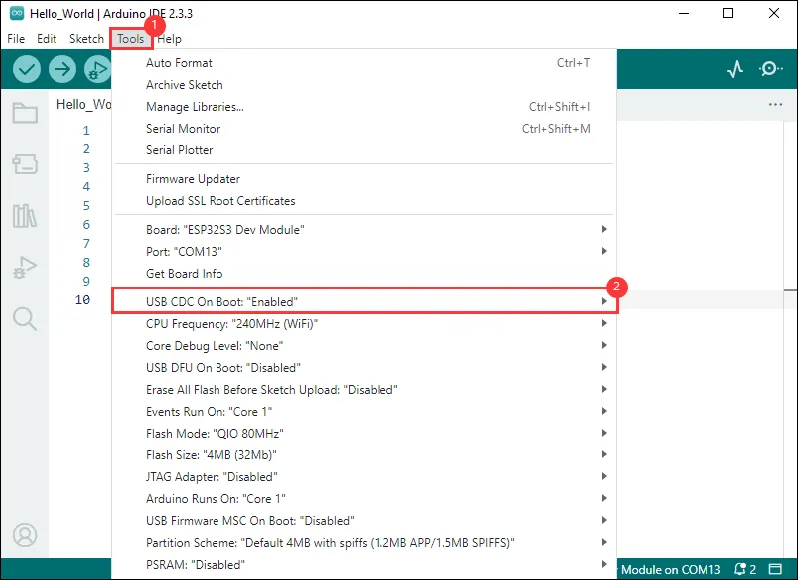

  如下图所示，在 Arduino IDE 的"工具"选项中设置"USB CDC On Boot"

示例程序

Arduino 示例程序位于示例程序包的 Arduino/examples 目录中。

示例程序	基础例程说明	依赖库
01_HelloWorld	展示基本的图形库功能，也可以用于测试显示屏的基础性能以及随机文本显示效果	GFX_Library_for_Arduino
02_Drawing_board	展示基本的图形库功能，也可以用于测试显示屏的基础性能以及随机文本显示效果	GFX_Library_for_Arduino，Arduino DriveBus
03_GFX_AsciiTable	根据屏幕尺寸，在显示屏上按行列打印 ASCII 字符	GFX_Library_for_Arduino
04_GFX_ESPWiFiAnalyzer	在 ST7789 显示器上绘制 WiFi 频段信号强度	GFX_Library_for_Arduino
05_GFX_Clock	一个简单的 ST7789 时钟示例，通过简单的标记指针和时间管理实现时钟	GFX_Library_for_Arduino
06_GFX_PCF85063_simpleTime	显示当前时间	SensorLib，GFX_Library_for_Arduino
07_LVGL_PCF85063_simpleTime	在 LVGL 下使用 PCF85063 RTC 模块在 ST7789 显示屏上显示当前时间	LVGL，SensorLib
08_LVGL_QMI8658_ui	使用 LVGL 进行图形显示，与 QMI8658 IMU 通信以获取加速度计和陀螺仪数据	LVGL，SensorLib
09_LVGL_Arduino	LVGL 演示	LVGL，Arduino DriveBus

01_HelloWorld

本示例演示了如何使用 Arduino GFX 库和 Arduino DriveBus 库控制 ST7789 显示屏，通过动态变化的文本展示了基本的图形库功能。该代码也可以用于测试显示屏的基础性能以及随机文本显示效果。

硬件连接

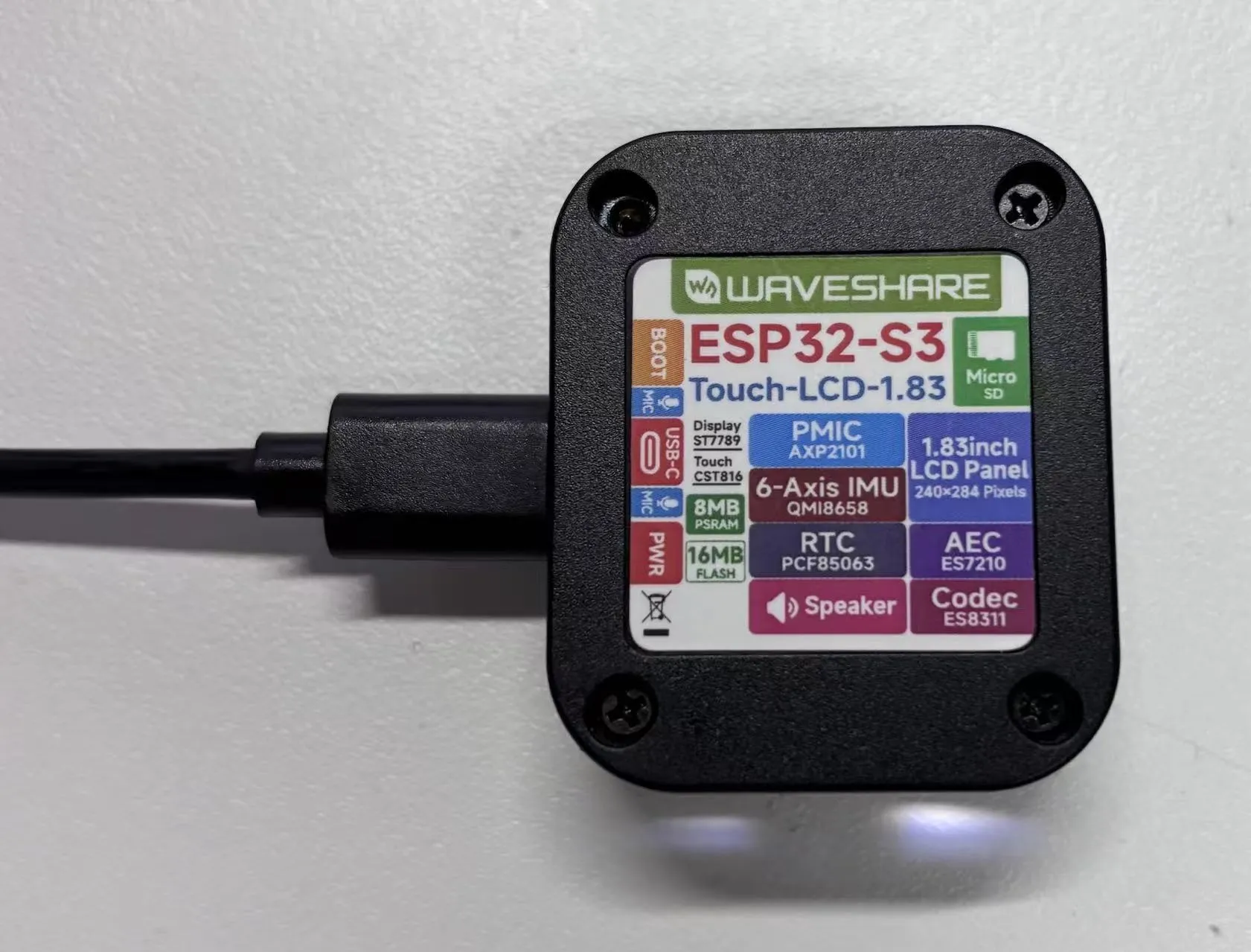

使用 USB 线把板子接入电脑

代码解释

显示初始化：

if (!gfx->begin()) {
   USBSerial.println("gfx->begin() failed!");
 }

清屏并显示文本：

 gfx->fillScreen(BLACK);
 gfx->setCursor(10, 10);
 gfx->setTextColor(RED);
 gfx->println("Hello World!");

动图显示：

 gfx->setCursor(random(gfx->width()), random(gfx->height()));
 gfx->setTextColor(random(0xffff), random(0xffff));
 gfx->setTextSize(random(6), random(6), random(2));
 gfx->println("Hello World!");

运行效果

本示例演示了如何使用 Arduino GFX 库和 Arduino DriveBus 库控制 ST7789 显示屏，通过动态变化的文本展示了基本的图形库功能。该代码也可以用于测试显示屏的基础性能以及随机文本显示效果。

02_Drawing_board

本示例演示了如何使用 ESP32 通过 I2C 接口控制 CST816 触摸控制器和 TCA9554 GPIO 扩展器，同时使用 Arduino GFX 库来驱动 ST7789 显示屏。

硬件连接

使用 USB 线把板子接入电脑

代码解释

显示屏初始化与亮度渐变动画：

 gfx->begin();
 gfx->fillScreen(WHITE);
 for (int i = 0; i <= 255; i++) {
   gfx->Display_Brightness(i);
   gfx->setCursor(30, 150);
   gfx->setTextColor(BLUE);
   gfx->setTextSize(4);
   gfx->println("Loading board");
   delay(3);
 }

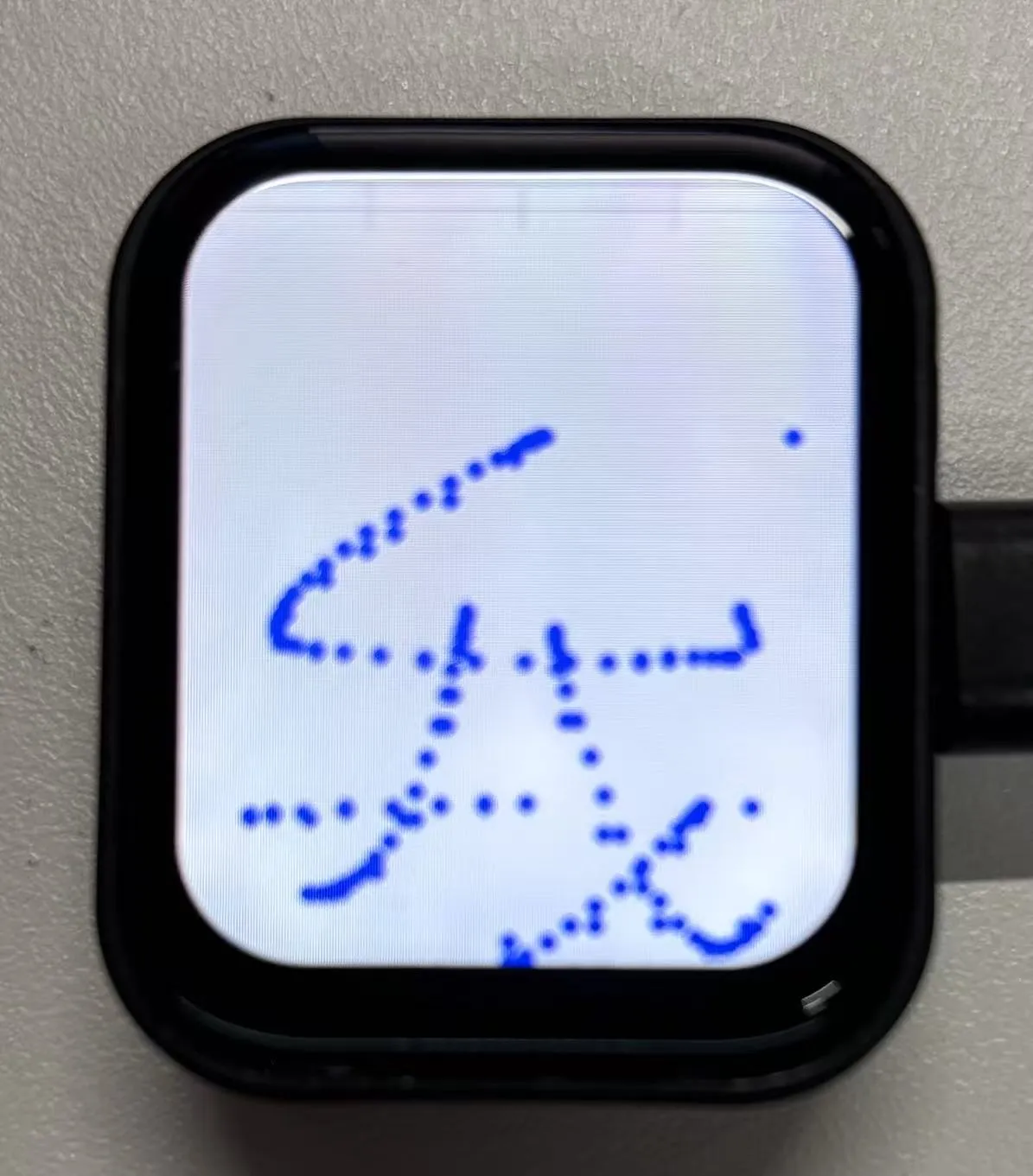

运行效果

03_GFX_AsciiTable

本示例展示如何用 ST7789 显示屏结合 Arduino GFX 库，创建一个 ASCII 表格的显示效果。具体而言，代码初始化显示屏后，按照预定义的颜色和位置在屏幕上显示 ASCII 字符索引。首先，“Arduino_GFX AsciiTable example” 字样通过 USBSerial 打印到串口监视器，然后在屏幕上按照两种颜色（绿色和蓝色）固定显示索引，接着用白色在黑色背景上显示完整 ASCII 字符表。

硬件连接

使用 USB 线把板子接入电脑

代码解释

初始化显示屏：

if (!gfx->begin()) {
   USBSerial.println("gfx->begin() failed!");
 }

计算行列并标注编号：

这里根据显示屏的尺寸计算出可以显示的列数和行数。然后分别使用两个循环，设置不同的文本颜色，在显示屏上打印出行和列的编号，以便在后续绘制 ASCII 字符时可以方便地确定字符的位置。

int numCols = LCD_WIDTH / 8;
int numRows = LCD_HEIGHT / 10;

// 标注行编号
gfx->setTextColor(GREEN);
for (int x = 0; x < numRows; x++) {
    gfx->setCursor(10 + x * 8, 2);
    gfx->print(x, 16);
}

// 标注列编号
gfx->setTextColor(BLUE);
for (int y = 0; y < numCols; y++) {
    gfx->setCursor(2, 12 + y * 10);
    gfx->print(y, 16);
}

绘制 ASCII 字符表：

char c = 0;
for (int y = 0; y < numRows; y++) {
    for (int x = 0; x < numCols; x++) {
        gfx->drawChar(10 + x * 8, 12 + y * 10, c++, WHITE, BLACK);
    }
}

运行效果

04_GFX_ESPWiFiAnalyzer

本示例演示了在 ST7789 显示器上绘制 WiFi 频段信号强度示例，实现 WiFi 分析器的功能。

硬件连接

使用 USB 线把板子接入电脑

代码解释

setup() ：
- 初始化串口通信；
- 设置 WiFi 为站点模式并断开连接；
- 初始化显示屏，获取屏幕尺寸并计算各种绘图参数；
- 设置屏幕背景为黑色，绘制标题栏。
loop() ：
- 扫描 WiFi 网络并获取网络信息，包括信道、RSSI、BSSID 和 SSID；
- 统计每个信道上的网络数量、噪声水平和峰值信号强度；
- 清除旧的图形并根据扫描结果绘制新的图形，包括信号强度椭圆和网络信息文本；
- 打印扫描到的网络数量和噪声最小的信道；
- 绘制图形基线和信道编号；
- 根据条件进入低功耗模式。

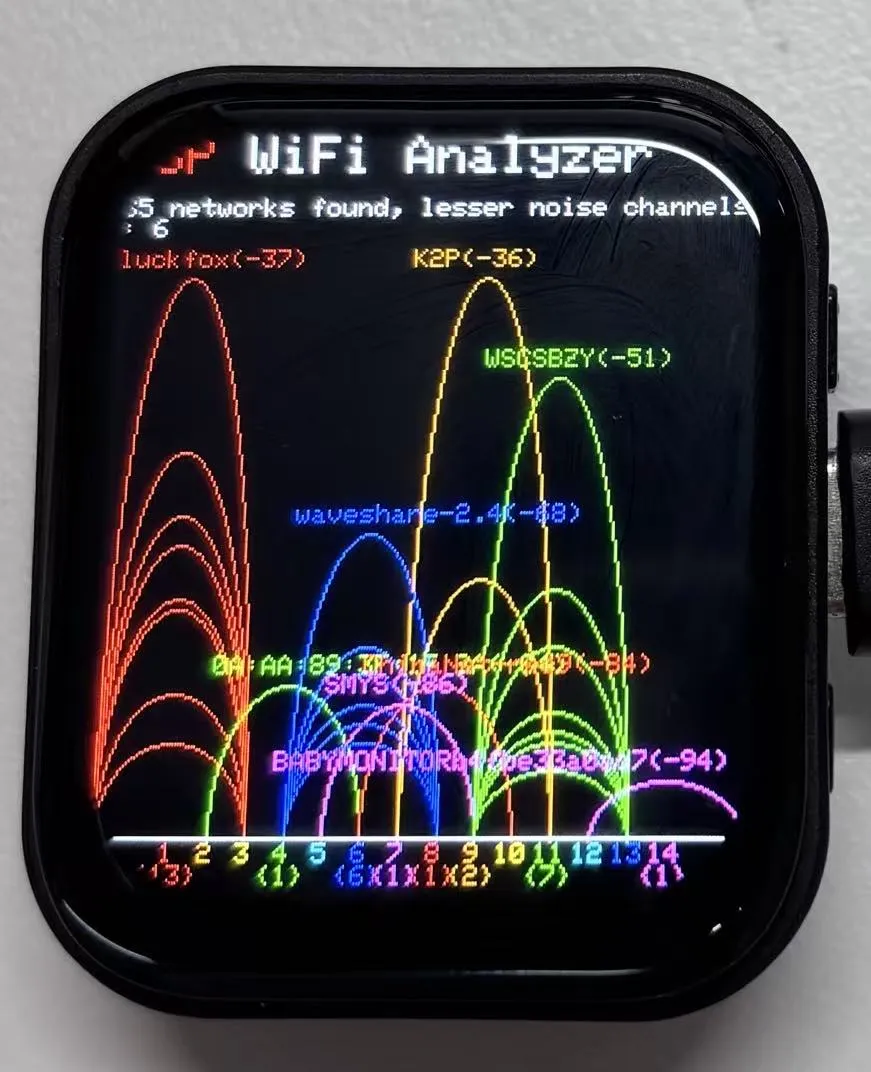

运行效果

05_GFX_Clock

本示例演示了一个简单的 ST7789 时钟示例，通过简单的标记指针和时间管理实现时钟示例。

硬件连接

使用 USB 线把板子接入电脑

05_GFX_Clock.ino

#include <Arduino.h>
#include "Arduino_GFX_Library.h"
#include "pin_config.h"
#include <Wire.h>
#include "HWCDC.h"

HWCDC USBSerial;
// SensorPCF85063 rtc;

Arduino_DataBus *bus = new Arduino_ESP32SPI(LCD_DC, LCD_CS, LCD_SCK, LCD_MOSI);

Arduino_GFX *gfx = new Arduino_ST7789(bus, LCD_RST /* RST */,
                                      0 /* rotation */, true /* IPS */, LCD_WIDTH, LCD_HEIGHT, 0, 20, 0, 0);

#define BACKGROUND BLACK
#define MARK_COLOR WHITE
#define SUBMARK_COLOR DARKGREY // LIGHTGREY
#define HOUR_COLOR WHITE
#define MINUTE_COLOR BLUE // LIGHTGREY
#define SECOND_COLOR RED

#define SIXTIETH 0.016666667
#define TWELFTH 0.08333333
#define SIXTIETH_RADIAN 0.10471976
#define TWELFTH_RADIAN 0.52359878
#define RIGHT_ANGLE_RADIAN 1.5707963

static uint8_t conv2d(const char *p)
{
  uint8_t v = 0;
  return (10 * (*p - '0')) + (*++p - '0');
}

static int16_t w, h, center;
static int16_t hHandLen, mHandLen, sHandLen, markLen;
static float sdeg, mdeg, hdeg;
static int16_t osx = 0, osy = 0, omx = 0, omy = 0, ohx = 0, ohy = 0; // Saved H, M, S x & y coords
static int16_t nsx, nsy, nmx, nmy, nhx, nhy;                         // H, M, S x & y coords
static int16_t xMin, yMin, xMax, yMax;                               // redraw range
static int16_t hh, mm, ss;
static unsigned long targetTime; // next action time

static int16_t *cached_points;
static uint16_t cached_points_idx = 0;
static int16_t *last_cached_point;

void setup(void)
{
  USBSerial.begin(115200);
  USBSerial.println("Arduino_GFX Clock example");

  // Init Display
  if (!gfx->begin())
  {
    USBSerial.println("gfx->begin() failed!");
  }
  gfx->fillScreen(BACKGROUND);

  pinMode(LCD_BL, OUTPUT);
  digitalWrite(LCD_BL, HIGH);

  // init LCD constant
  w = gfx->width();
  h = gfx->height();
  if (w < h)
  {
    center = w / 2;
  }
  else
  {
    center = h / 2;
  }
  hHandLen = center * 3 / 8;
  mHandLen = center * 2 / 3;
  sHandLen = center * 5 / 6;
  markLen = sHandLen / 6;
  cached_points = (int16_t *)malloc((hHandLen + 1 + mHandLen + 1 + sHandLen + 1) * 2 * 2);

  // Draw 60 clock marks
  draw_round_clock_mark(
      // draw_square_clock_mark(
      center - markLen, center,
      center - (markLen * 2 / 3), center,
      center - (markLen / 2), center);

  hh = conv2d(__TIME__);
  mm = conv2d(__TIME__ + 3);
  ss = conv2d(__TIME__ + 6);

  targetTime = ((millis() / 1000) + 1) * 1000;
}

void loop()
{
  unsigned long cur_millis = millis();
  if (cur_millis >= targetTime)
  {
    targetTime += 1000;
    ss++; // Advance second
    if (ss == 60)
    {
      ss = 0;
      mm++; // Advance minute
      if (mm > 59)
      {
        mm = 0;
        hh++; // Advance hour
        if (hh > 23)
        {
          hh = 0;
        }
      }
    }
  }

  // Pre-compute hand degrees, x & y coords for a fast screen update
  sdeg = SIXTIETH_RADIAN * ((0.001 * (cur_millis % 1000)) + ss); // 0-59 (includes millis)
  nsx = cos(sdeg - RIGHT_ANGLE_RADIAN) * sHandLen + center;
  nsy = sin(sdeg - RIGHT_ANGLE_RADIAN) * sHandLen + center;
  if ((nsx != osx) || (nsy != osy))
  {
    mdeg = (SIXTIETH * sdeg) + (SIXTIETH_RADIAN * mm); // 0-59 (includes seconds)
    hdeg = (TWELFTH * mdeg) + (TWELFTH_RADIAN * hh);   // 0-11 (includes minutes)
    mdeg -= RIGHT_ANGLE_RADIAN;
    hdeg -= RIGHT_ANGLE_RADIAN;
    nmx = cos(mdeg) * mHandLen + center;
    nmy = sin(mdeg) * mHandLen + center;
    nhx = cos(hdeg) * hHandLen + center;
    nhy = sin(hdeg) * hHandLen + center;

    // redraw hands
    redraw_hands_cached_draw_and_erase();

    ohx = nhx;
    ohy = nhy;
    omx = nmx;
    omy = nmy;
    osx = nsx;
    osy = nsy;

    delay(1);
  }
}

void draw_round_clock_mark(int16_t innerR1, int16_t outerR1, int16_t innerR2, int16_t outerR2, int16_t innerR3, int16_t outerR3)
{
  float x, y;
  int16_t x0, x1, y0, y1, innerR, outerR;
  uint16_t c;

  for (uint8_t i = 0; i < 60; i++)
  {
    if ((i % 15) == 0)
    {
      innerR = innerR1;
      outerR = outerR1;
      c = MARK_COLOR;
    }
    else if ((i % 5) == 0)
    {
      innerR = innerR2;
      outerR = outerR2;
      c = MARK_COLOR;
    }
    else
    {
      innerR = innerR3;
      outerR = outerR3;
      c = SUBMARK_COLOR;
    }

    mdeg = (SIXTIETH_RADIAN * i) - RIGHT_ANGLE_RADIAN;
    x = cos(mdeg);
    y = sin(mdeg);
    x0 = x * outerR + center;
    y0 = y * outerR + center;
    x1 = x * innerR + center;
    y1 = y * innerR + center;

    gfx->drawLine(x0, y0, x1, y1, c);
  }
}

void draw_square_clock_mark(int16_t innerR1, int16_t outerR1, int16_t innerR2, int16_t outerR2, int16_t innerR3, int16_t outerR3)
{
  float x, y;
  int16_t x0, x1, y0, y1, innerR, outerR;
  uint16_t c;

  for (uint8_t i = 0; i < 60; i++)
  {
    if ((i % 15) == 0)
    {
      innerR = innerR1;
      outerR = outerR1;
      c = MARK_COLOR;
    }
    else if ((i % 5) == 0)
    {
      innerR = innerR2;
      outerR = outerR2;
      c = MARK_COLOR;
    }
    else
    {
      innerR = innerR3;
      outerR = outerR3;
      c = SUBMARK_COLOR;
    }

    if ((i >= 53) || (i < 8))
    {
      x = tan(SIXTIETH_RADIAN * i);
      x0 = center + (x * outerR);
      y0 = center + (1 - outerR);
      x1 = center + (x * innerR);
      y1 = center + (1 - innerR);
    }
    else if (i < 23)
    {
      y = tan((SIXTIETH_RADIAN * i) - RIGHT_ANGLE_RADIAN);
      x0 = center + (outerR);
      y0 = center + (y * outerR);
      x1 = center + (innerR);
      y1 = center + (y * innerR);
    }
    else if (i < 38)
    {
      x = tan(SIXTIETH_RADIAN * i);
      x0 = center - (x * outerR);
      y0 = center + (outerR);
      x1 = center - (x * innerR);
      y1 = center + (innerR);
    }
    else if (i < 53)
    {
      y = tan((SIXTIETH_RADIAN * i) - RIGHT_ANGLE_RADIAN);
      x0 = center + (1 - outerR);
      y0 = center - (y * outerR);
      x1 = center + (1 - innerR);
      y1 = center - (y * innerR);
    }
    gfx->drawLine(x0, y0, x1, y1, c);
  }
}

void redraw_hands_cached_draw_and_erase()
{
  gfx->startWrite();
  draw_and_erase_cached_line(center, center, nsx, nsy, SECOND_COLOR, cached_points, sHandLen + 1, false, false);
  draw_and_erase_cached_line(center, center, nhx, nhy, HOUR_COLOR, cached_points + ((sHandLen + 1) * 2), hHandLen + 1, true, false);
  draw_and_erase_cached_line(center, center, nmx, nmy, MINUTE_COLOR, cached_points + ((sHandLen + 1 + hHandLen + 1) * 2), mHandLen + 1, true, true);
  gfx->endWrite();
}

void draw_and_erase_cached_line(int16_t x0, int16_t y0, int16_t x1, int16_t y1, int16_t color, int16_t *cache, int16_t cache_len, bool cross_check_second, bool cross_check_hour)
{
#if defined(ESP8266)
  yield();
#endif
  bool steep = _diff(y1, y0) > _diff(x1, x0);
  if (steep)
  {
    _swap_int16_t(x0, y0);
    _swap_int16_t(x1, y1);
  }

  int16_t dx, dy;
  dx = _diff(x1, x0);
  dy = _diff(y1, y0);

  int16_t err = dx / 2;
  int8_t xstep = (x0 < x1) ? 1 : -1;
  int8_t ystep = (y0 < y1) ? 1 : -1;
  x1 += xstep;
  int16_t x, y, ox, oy;
  for (uint16_t i = 0; i <= dx; i++)
  {
    if (steep)
    {
      x = y0;
      y = x0;
    }
    else
    {
      x = x0;
      y = y0;
    }
    ox = *(cache + (i * 2));
    oy = *(cache + (i * 2) + 1);
    if ((x == ox) && (y == oy))
    {
      if (cross_check_second || cross_check_hour)
      {
        write_cache_pixel(x, y, color, cross_check_second, cross_check_hour);
      }
    }
    else
    {
      write_cache_pixel(x, y, color, cross_check_second, cross_check_hour);
      if ((ox > 0) || (oy > 0))
      {
        write_cache_pixel(ox, oy, BACKGROUND, cross_check_second, cross_check_hour);
      }
      *(cache + (i * 2)) = x;
      *(cache + (i * 2) + 1) = y;
    }
    if (err < dy)
    {
      y0 += ystep;
      err += dx;
    }
    err -= dy;
    x0 += xstep;
  }
  for (uint16_t i = dx + 1; i < cache_len; i++)
  {
    ox = *(cache + (i * 2));
    oy = *(cache + (i * 2) + 1);
    if ((ox > 0) || (oy > 0))
    {
      write_cache_pixel(ox, oy, BACKGROUND, cross_check_second, cross_check_hour);
    }
    *(cache + (i * 2)) = 0;
    *(cache + (i * 2) + 1) = 0;
  }
}

void write_cache_pixel(int16_t x, int16_t y, int16_t color, bool cross_check_second, bool cross_check_hour)
{
  int16_t *cache = cached_points;
  if (cross_check_second)
  {
    for (uint16_t i = 0; i <= sHandLen; i++)
    {
      if ((x == *(cache++)) && (y == *(cache)))
      {
        return;
      }
      cache++;
    }
  }
  if (cross_check_hour)
  {
    cache = cached_points + ((sHandLen + 1) * 2);
    for (uint16_t i = 0; i <= hHandLen; i++)
    {
      if ((x == *(cache++)) && (y == *(cache)))
      {
        return;
      }
      cache++;
    }
  }
  gfx->writePixel(x, y, color);
}

代码解释

时针、分针、秒针的绘制：

void redraw_hands_cached_draw_and_erase() {
    gfx->startWrite();
    draw_and_erase_cached_line(center, center, nsx, nsy, SECOND_COLOR, cached_points, sHandLen + 1, false, false);
    draw_and_erase_cached_line(center, center, nhx, nhy, HOUR_COLOR, cached_points + ((sHandLen + 1) * 2), hHandLen + 1, true, false);
    draw_and_erase_cached_line(center, center, nmx, nmy, MINUTE_COLOR, cached_points + ((sHandLen + 1 + hHandLen + 1) * 2), mHandLen + 1, true, true);
    gfx->endWrite();
}

运行效果

06_GFX_PCF85063_simpleTime

本示例演示了使用 PCF85063 RTC 模块在 ST7789 显示屏上显示当前时间，每秒检索时间并仅在时间发生变化时更新显示。

硬件连接

使用 USB 线把板子接入电脑

代码解释

loop() ：
- 首先获取当前时间，如果当前时间与上一次显示的时间不同，则进行以下操作：
- 清除上一次显示时间的区域，通过填充一个矩形实现，以便更新时间显示时不会出现重叠。
- 设置文本颜色为黑色，并设置文本大小为 3。
- 调用 getCenteredX 函数计算当前时间字符串在屏幕上居中显示的 X 坐标。
- 设置光标位置并打印当前时间字符串，实现时间的更新显示。
- 将当前时间字符串复制到 previousTimeString，以便下次判断时间是否变化。

运行效果

07_LVGL_PCF85063_simpleTime

本示例演示了在 LVGL 下使用 PCF85063 RTC 模块在 ST7789 显示屏上显示当前时间，每秒检索时间并仅在时间发生变化时更新显示，对比时间刷新效果更佳

硬件连接

使用 USB 线把板子接入电脑

代码解释

setup() ：
- 初始化串口通信，以 115200 的波特率准备可能的串口调试；
- 尝试连接 PCF85063 实时时钟芯片，如果连接失败则进入死循环；
- 设置实时时钟的初始时间为 2025 年 10 月 23 日 15 时 23 分 49 秒；
- 初始化显示屏，设置屏幕亮度；
- 初始化 LVGL，并注册日志输出函数（如果启用了日志功能；
- 配置 LVGL 的显示驱动和绘图缓冲区，以及初始化输入设备驱动（虽然是一个虚拟的指针输入设备驱动）
- 创建定时器用于定期触发 LVGL 的时钟更新
- 创建一个标签并设置初始文本为 “Initializing...”
loop() ：
调用 lv_timer_handler 让 LVGL 处理图形界面的任务；
每秒钟检查一次时间是否更新，如果是，则获取实时时钟的当前时间，通过串口输出，并将时间格式化为特定格式后更新标签的文本内容，同时设置标签的字体为 lv_font_montserrat_40。

运行效果

08_LVGL_QMI8658_ui

本示例演示了使用 LVGL 进行图形显示，与 QMI8658 IMU 通信以获取加速度计和陀螺仪数据

硬件连接

使用 USB 线把板子接入电脑

代码解释

my_disp_flush() ：
- 这个函数是 LVGL 显示驱动的刷新函数。它负责将 LVGL 的绘图缓冲区内容刷新到显示屏上；
- 根据不同的颜色格式设置，调用 gfx 对象的相应函数来绘制位图到特定的区域；
- 最后通知 LVGL 显示刷新已完成。
loop() ：
- 调用 lv_timer_handler 让 LVGL 处理图形界面的任务；
- 检查 qmi（QMI8658 传感器对象）是否有新数据准备好。如果有，尝试获取加速度数据和陀螺仪数据，并通过串口输出；
- 同时，将加速度数据更新到 LVGL 的图表上，以便实时显示加速度在三个轴上的变化情况；
- 通过 delay(20) 增加数据轮询的频率，以确保及时获取传感器数据并更新显示。

运行效果

09_LVGL_Arduino

本示例演示了 LVGL Widgets 示例，动态状态下帧率可达 20~30 帧

硬件连接

使用 USB 线把板子接入电脑

运行效果

本示例演示了 LVGL Widgets 示例，动态状态下帧率可达 20~30 帧
使用 LVGL 框架开发时可以依据 lvgl 官方文档提供的组件说明来调用组件 LVGL8.3 Documents
下面是 Arduino IDE 的 LVGL 实际组件调研案例

Arduino 入门教程​

配置开发环境​

1. 安装和配置 Arduino IDE​

2. 安装库​

3. 其他提示​

示例程序​

01_HelloWorld​

硬件连接​

代码解释​

运行效果​

02_Drawing_board​

硬件连接​

代码解释​

运行效果​

03_GFX_AsciiTable​

硬件连接​

代码解释​

运行效果​

04_GFX_ESPWiFiAnalyzer​

硬件连接​

代码解释​

运行效果​

05_GFX_Clock​

硬件连接​

代码解释​

运行效果​

06_GFX_PCF85063_simpleTime​

硬件连接​

代码解释​

运行效果​

07_LVGL_PCF85063_simpleTime​

硬件连接​

代码解释​

运行效果​

08_LVGL_QMI8658_ui​

硬件连接​

代码解释​

运行效果​

09_LVGL_Arduino​

硬件连接​

运行效果​

Arduino 入门教程

配置开发环境

1. 安装和配置 Arduino IDE

2. 安装库

3. 其他提示

示例程序

01_HelloWorld

硬件连接

代码解释

运行效果

02_Drawing_board

硬件连接

代码解释

运行效果

03_GFX_AsciiTable

硬件连接

代码解释

运行效果

04_GFX_ESPWiFiAnalyzer

硬件连接

代码解释

运行效果

05_GFX_Clock

硬件连接

代码解释

运行效果

06_GFX_PCF85063_simpleTime

硬件连接

代码解释

运行效果

07_LVGL_PCF85063_simpleTime

硬件连接

代码解释

运行效果

08_LVGL_QMI8658_ui

硬件连接

代码解释

运行效果

09_LVGL_Arduino

硬件连接

运行效果
